Producttype	Schuine afzuigkap
Merk	ELICA
Model	SHY S WH/A/60
Breedte	60 cm
Minimale installatiehoogte (elektrisch kooktoestel)	45 cm
Minimale installatiehoogte (gas / gemengd kooktoestel)	65 cm
Aantal snelheden	3 + Boost
Bedieningstype	Aanraakbediening (toetsen T1 tot T5)
Verlichting	LED of halogeen G4, 12 V, max 20 W
Vetfilter	Metaal, wasbaar (handmatig of vaatwasser)
Koolstoffilter	Optioneel (recirculatie), wasbaar of wegwerpbaar afhankelijk van model
Timer	Ja, variabele duur afhankelijk van snelheid (20/15/10 min)
Afvoertype	Extractie (buitenafvoer) of recirculatie (filterend)
Voeding	220-240 V ~50/60 Hz
Geschat gewicht	12 kg
Gebruik	Huishoudelijk
Veiligheidsnormen	EN/IEC 60335-1, EN/IEC 60335-2-31
Verzadigingsindicator filter	Ja (door knipperen van toetsen)

Veelgestelde vragen - SHY S WH/A/60 ELICA

Wat is de minimale installatiehoogte tussen het kooktoestel en de afzuigkap?

De minimale afstand is 45 cm voor elektrische kooktoestellen en 65 cm voor gas- of gemengde kooktoestellen. Houd u strikt aan deze afstanden om brandgevaar te voorkomen.

Hoe maak ik het metalen vetfilter schoon?

Het vetfilter moet eenmaal per maand worden gereinigd met niet-agressieve reinigingsmiddelen, met de hand of in de vaatwasser op lage temperatuur en een kort programma. Wassen in de vaatwasser kan verkleuring veroorzaken, maar de filterprestaties blijven ongewijzigd.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter, gebruikt in de recirculatieversie, moet maximaal elke 4 maanden worden vervangen. Als uw model is uitgerust met een wasbaar filter, reinig het dan elke 2 maanden met heet water of in de vaatwasser op 65°C en droog het vervolgens 10 minuten in de oven op 100°C.

Hoe reset ik de verzadigingsindicator van de filters?

Wanneer de afzuigkap uit staat en de toetsen T1+T2 of T1+T3 knipperen, druk dan tegelijkertijd op T1+T2 om het vetfilter te resetten of T1+T3 voor het koolstoffilter. De indicatoren knipperen twee keer snel om de reset te bevestigen.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer eerst de stroomvoorziening: sluit de afzuigkap aan op een werkend stopcontact of controleer de stroomonderbreker. Zorg ervoor dat het netsnoer niet beschadigd is. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, gebruik de afzuigkap nooit zonder correct geïnstalleerd vetfilter. Het filter beschermt de motor en voorkomt brandgevaar. Bovendien mag de afzuigkap niet worden gebruikt zonder de lampen om elektrische risico's te voorkomen.

Hoe vervang ik de lamp van de afzuigkap?

Koppel het apparaat los van het stroomnet. Wacht tot de lampen zijn afgekoeld. Gebruik een kleine platte schroevendraaier om de bescherming los te wippen. Vervang de lamp door een LED of halogeen G4 12V max 20W. Raak de halogeenlamp niet met uw vingers aan. Sluit het plafondpaneel door het vast te klikken.

Wat is het verschil tussen de afvoer- en recirculatiestand?

In de afvoerstand wordt de lucht via een afvoerkanaal (niet meegeleverd) naar buiten afgevoerd. In de recirculatiestand (filterend) wordt de lucht gefilterd door een koolstoffilter en terug de kamer in geblazen. Voor de recirculatiestand moet u een geschikt koolstoffilter installeren.

De afzuigkap maakt een abnormaal geluid, wat moet ik doen?

Controleer eerst of het vetfilter correct is geïnstalleerd en schoon is. Een vervuild of verkeerd geplaatst filter kan geluid veroorzaken. Zorg er ook voor dat het afvoerkanaal niet is geblokkeerd. Als het geluid aanhoudt, neem dan contact op met een gekwalificeerde technicus.

Hoe installeer ik de afzuigkap in recirculatieversie?

Voor een recirculatie-installatie verwijdert u het koolstoffilter indien voorgeïnstalleerd en vervangt u het door een nieuw. Bevestig de luchtafbuiger (indien meegeleverd) en zorg ervoor dat de lucht vrij kan circuleren. Het koolstoffilter moet regelmatig worden vervangen om de efficiëntie te behouden.

GEBRUIKSAANWIJZING SHY S WH/A/60 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

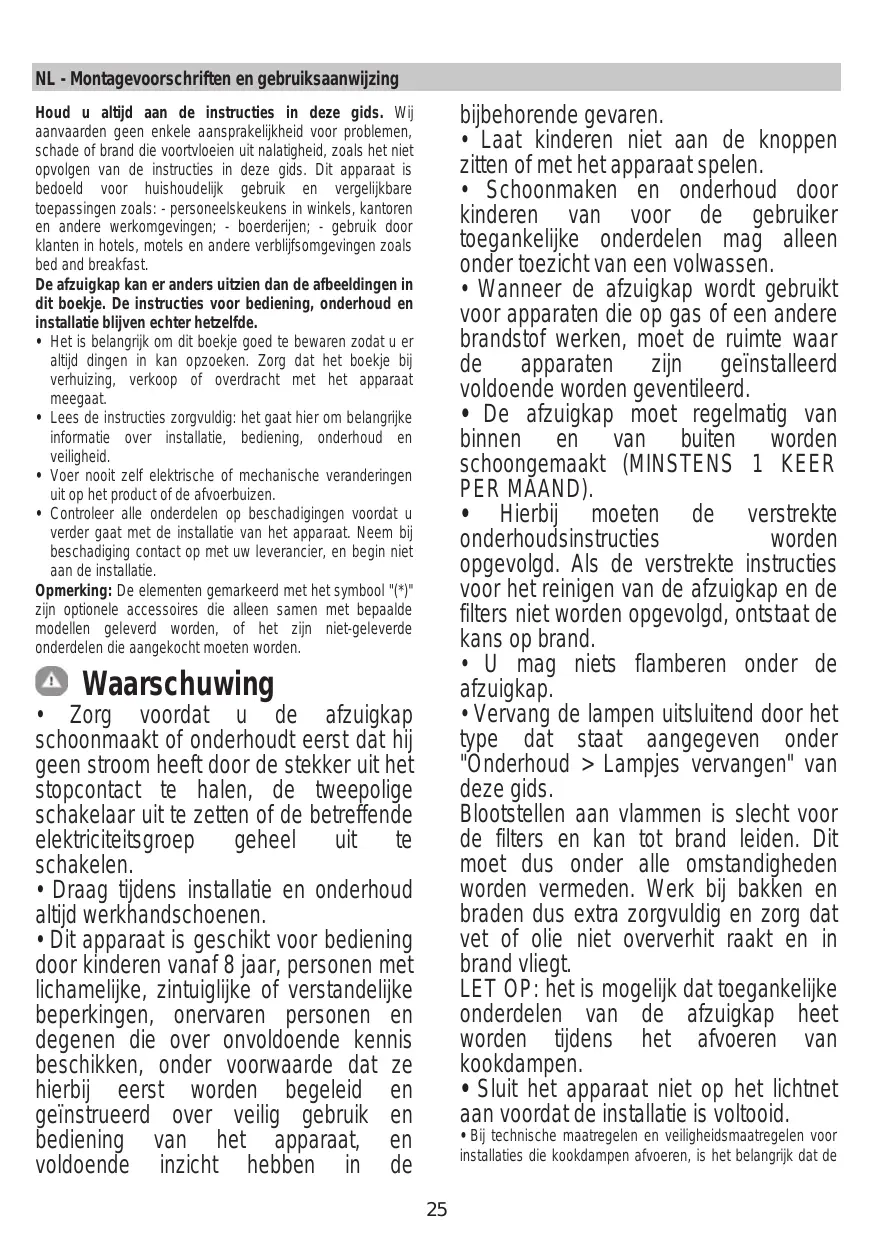

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installatie blijven echter hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kunt opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid.
• Voer nooit zelf elektrische of mechanische veranderingen uit aan het product of de afvoerbuizen.
• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installatie.

Opmerking: De elementen gemarkeerd met het symbool (*) zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zijn niet-geleverde onderdelen die aangekocht moeten worden.

Waarschuwing

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.
• Draag tijdens installatie en onderhoud altijd werkhandschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de

bijbehorende gevaren.

• Laat kinderen niet aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassene.
• Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zijn geïnstalleerd voldoende worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat de kans op brand. U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt.

LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de

lokale wet- en regelgeving nauwkeurig worden gevolgd.

• De afgezogen lucht mag niet worden afgevoerd naar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken. Zorg dat de lamp op de juiste manier is geplaatst, anders ontstaat de kans op elektrische schokken, vooral als de kap niet wordt gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.
• Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch wordt ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor

correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie.

Het gebruik

De afzuigkap is gemaakt voor het afzuigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik. Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuigkap.

LET OP!

De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet dezelfde doorsnede hebben als de aansluitring.

LET OP!

Als de afzuigkap is geleverd met een actief koolstoffilter, moet dit worden verwijderd.

Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

Houd de buis zo kort mogelijk. - Gebruik zo weinig mogelijk elleboogkoppelingen (maximale hoek hiervan: 90°). Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van geactiveerde kool zijn geïnstalleerd.

Het installeren

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 45 cm bij een elektrische kookplaat en 65 cm in geval van een gas- of gemengd fornuis. Als in de installatie-instructies van een gaskookplaat een grotere afstand worden genoemd, moet de grotere afstand worden gebruikt.

Om de kap en de draagbeugel van de schouw te bevestigen boor 6 gaten (Ø 8 mm, 40 mm diep) op de plaatsen aangegeven op de boormal, volgens de installatietekeningen. Na de montage controleer dat de afzuigkap en de schouw perfect uitgelijnd zijn.

Het product is goedgekeurd voor installatie op kookvlakken met hoogstens 6 pitten.

! Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren.

Attentie! De voedingskabel moet door de bevoegde technische assistentiedienst worden vervangen om ieder risico te voorkomen.

Montage

Voordat u met de installatie begint:

• Controleer of de afmetingen van het aangeschafte product geschikt zijn voor het gekozen installatiegebied.
• Verwijder de mogelijk meegeleverde koolstoffilter(s) (*)(zie ook het betreffende onderdeel van deze gids). Koolstoffilter(s) mogen alleen aanwezig zijn als de afzuigkap in de filtratievorm moet worden gebruikt.
• Controleer (na transport) of er geen meegeleverde materialen in de afzuigkap zitten (bijv. verpakte schroeven ( ), garantiebewijs ( )) etc.) en verwijder deze zo nodig. Bewaar ze a.u.b.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde installateur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond moeten sterk genoeg zijn om het gewicht van de afzuigkap te kunnen houden.

Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel. Alleen opbouwmontage.

Werking

I	II	III>	L
T1	T2	T3	T4	T5

Eerste snelheid (T1)

Druk op T1 om de eerste snelheid te activeren. Bij actieve functie gaat de LED continu branden. Druk nogmaals op T1 om de afzuigkap uit te schakelen.

Tweede snelheid (T2)

Druk op T2 om de tweede snelheid te activeren. Bij actieve functie gaat de LED continu branden. Druk nogmaals op T2 om de afzuigkap uit te schakelen.

Derde snelheid en BOOSTER (T3)

Wanneer de afzuigkap is uitgeschakeld, of de eerste of de tweede snelheid is actief, kan de derde snelheid geactiveerd worden met de toets T3; de LED gaat continu branden.

Nog een druk op T3 zal de booster activeren. De booster kan alleen geactiveerd worden als de derde snelheid al actief is. Bij ingeschakelde booster begint de LED T3 te knipperen. Bij functionerende booster is het mogelijk om over te gaan naar de eerste of tweede snelheid door op de toets van de gewenste snelheid T1 of T2 te drukken: de booster wordt uitgeschakeld en de geselecteerde snelheid wordt geactiveerd.

Druk bij actieve booster nogmaals op T3 om de afzuigkap uit te schakelen.

Na 5 minuten wordt de booster automatisch uitgeschakeld en wordt de derde snelheid geactiveerd.

Timer (T4)

De timer kan geactiveerd worden als de eerste, de tweede of de derde snelheid actief is. Als de functie actief is, zullen zowel de LED van de Timer (T4) als die van de eerder geselecteerde snelheid (T1/T2/T3) continu branden.

De duur van de timer is afhankelijk van de geselecteerde snelheid:

Eerste snelheid T1 = duur 20 minuten

Tweede snelheid T2 = duur 15 minuten.

Derde snelheid: T3 = duur 10 minuten.

De timer kan niet geactiveerd worden terwijl de booster actief is. Na het verstrijken van de tijd wordt de afzuigkap uitgeschakeld. Wanneer voor een snelheid de functie timer actief is, kan worden overgegaan naar de andere snelheden door op de toets van de gewenste snelheid te drukken; deze handeling zal de timer uitschakelen.

Wanneer voor een snelheid de functie timer actief is, kan de timer worden uitgeschakeld door te drukken op T4 of op een van de andere niet-actieve snelheden. Druk, om de afzuigkap uit te schakelen, nogmaals op de snelheid waarvoor eerder de functie timer werd geactiveerd.

Verlichting (T5)

De verlichting kan op elk gewenst moment worden ingeschakeld door te drukken op de toets T5. Bij actieve functie gaat de LED continu branden.

De activering of deactivering van de lampjes van het filter kan alleen gebeuren bij uitgeschakelde afzuigkap.

Houd, om het configuratiemenu te openen, T2+T3 lang ingedrukt; nadat het menu is geopend, begint T1 te knipperen. De standaardinstelling is:

vetfilter lampje (T2) aan, dus actief;

• geurfilter lampje (T3) uit, dus niet actief.

T2 activeert/deactiveert het lampje van het vetfilter. T3 activeert/deactiveert het lampje van het geurfilter. Houd, om het menu af te sluiten, T1 lang ingedrukt of wacht 10 seconden.

Herstel filter

De afzuigkap zal met regelmatige intervallen aangeven dat de filters moeten worden onderhouden:

vetfilter om de 40 uur

• geurfilter om de 160 uur.

Wanneer de gebruiker in dit geval, bij uitgeschakelde afzuigkap, op een willekeurige toets drukt, zal de interface gedurende 10 seconden twee mogelijke opties signaleren:

• als T1+T2 knipperen: onderhoud vetfilter;
• als T1+T3 knipperen: onderhoud geurfilter.

Tijdens de 10'' is het mogelijk om het vetfilter te herstellen door te drukken op T1+T2 en het geurfilter te herstellen door te drukken op T1+T3. Aan het einde van het herstel zullen de betreffende toetsencombinaties twee maal snel knipperen. De interface functioneert nu normaal.

Opgelet: De afzuigkap zal gedurende de 10'' normaal functioneren, maar de visuele feedback van de snelheidstoetsen ontbreekt.

Als er gedurende de 10'' geen handelingen worden uitgevoerd, houden de LEDs op met knipperen en functioneert de visuele feedback weer normaal.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Vetfilter

afb. 11

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter moet elke maand worden gereinigd met een niet-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeft echter geen invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijderen.

Koolstoffilter (alleen voor filterend apparaat)

Absorbeert ongewenste kookgeurtjes. Rond koolstoffilter

Plaats aan beide kanten van de aanzuigmotor een koolstoffilter over de beschermroosters en draai ze met de klok mee vast.

Om de filters te demonteren, draait u ze tegen de klok in.

Wanneer het koolstoffilter enige tijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel wordt bereid en hoe vaak het vetfilter wordt schoongemaakt.

De cartridge moet in ieder geval na vier maanden gebruik worden vervangen.

Het koolstoffilter mag NIET worden gewassen of geregenereerd.

afb. 12a

Wasbaar koolstoffilter

Het koolstoffilter kan om de twee maanden gewassen worden (of als de filterverzadigingsindicatie - indien aanwezig op het model in uw bezit - deze noodzaak aangeeft) in warm water met een hiervoor geschikt wasmiddel, of in de vaatwasser op 65°C (in het geval van het reinigen in de vaatwasser, een complete wascyclus gebruiken en geen andere vaat in de machine).

Verwijder het overtollige water zonder het filter te beschadigen, daarna het matje 10 minuten lang in de oven op 100°C doen om het goed te drogen.

Vervang het matje minimaal om de 3 jaar of indien het beschadigd is.

afb. 12b

Vervanging lampjes

afb. 10

Koppel het apparaat los van het lichtnet.

Waarschuwing! Wacht tot het lampje is afgekoeld voordat u het aanraakt.

Vervang lampjes alleen door hetzelfde type volgens de specificaties op het productetiket of bij de lampvoet.

1. Verwijder de bescherming door deze op te lichten met een kleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje door een LED-lampje of een halogeenlampje met dezelfde eigenschappen, zoals aangegeven op het typeplaatje of naast het lampje zelf. LED-lampje: Voor de vervanging neem contact op met de technische assistentie.

Halogeenlampje: 12V - 20W max - G4 (raak de lampjes niet met blote handen aan).

1. Sluit de lampenkap (klikt op zijn plaats).

Als een lampje het niet doet, controleer dan of het goed geplaatst is voordat u om technische ondersteuning vraagt.
