SHY S WH/A/60 - Skråventilator ELICA - Gratis bruksanvisning og manual

Produkttype	Skrånende hette
Merke	ELICA
Modell	SHY S WH/A/60
Bredde	60 cm
Minimum installasjonshøyde (elektrisk komfyr)	45 cm
Minimum installasjonshøyde (gass/miksed komfyr)	65 cm
Antall hastigheter	3 + Booster
Betjeningstype	Berøring (taster T1 til T5)
Belysning	LED eller halogen G4, 12 V, maks 20 W
Fettfilter	Metall, vaskbart (for hånd eller oppvaskmaskin)
Kullfilter	Valgfritt (resirkulering), vaskbart eller engangs avhengig av modell
Tidsur	Ja, varighet varierer etter hastighet (20/15/10 min)
Avtrekkstype	Sugende (utvendig) eller filtrerende (resirkulering)
Strømforsyning	220-240 V ~50/60 Hz
Omtrentlig vekt	12 kg
Bruk	Husholdning
Sikkerhetsstandarder	EN/IEC 60335-1, EN/IEC 60335-2-31
Filtermetningsindikator	Ja (ved blinking av taster)

Ofte stilte spørsmål - SHY S WH/A/60 ELICA

Hva er minimum installasjonshøyde mellom komfyrtopp og hette?

Minste avstand er 45 cm for elektriske komfyrer og 65 cm for gass- eller miksekomfyrer. Disse avstandene må overholdes for å unngå brannfare.

Hvordan rengjøre metallfettfilteret?

Fettfilteret må rengjøres en gang i måneden med ikke-aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin på lav temperatur og rask syklus. Vask i oppvaskmaskin kan føre til misfarging, men filterytelsen forblir uendret.

Når må kullfilteret byttes?

Kullfilteret, som brukes i resirkuleringsmodus, må skiftes hver 4. måned maksimalt. Hvis modellen din har et vaskbart filter, rengjør det hver 2. måned med varmt vann eller i oppvaskmaskin ved 65°C, og tørk det deretter i ovnen på 100°C i 10 minutter.

Hvordan tilbakestille filtermetningsindikatoren?

Når hetten er av, hvis tastene T1+T2 eller T1+T3 blinker, trykk samtidig på T1+T2 for å tilbakestille fettfilteret eller T1+T3 for kullfilteret. Indikatorlampene blinker raskt to ganger for å bekrefte tilbakestilling.

Hva gjør jeg hvis hetten ikke slår seg på?

Sjekk først strømforsyningen: koble hetten til en fungerende stikkontakt eller sjekk sikringen. Forsikre deg om at strømledningen ikke er skadet. Hvis problemet vedvarer, kontakt kundeservice.

Kan jeg bruke hetten uten fettfilter?

Nei, bruk aldri hetten uten at fettfilteret er riktig montert. Filteret beskytter motoren og forhindrer brannfare. I tillegg skal hetten ikke brukes uten at lampene er på plass for å unngå elektriske farer.

Hvordan skifte pære i hetten?

Koble apparatet fra strømmen. Vent til pærene er avkjølt. Bruk en liten flatt skrutrekker for å løsne beskyttelsen. Bytt pæren med en LED eller halogen G4 12V 20W maks. Ikke berør halogenpæren med fingrene. Lukk taklampen ved å klikke den på plass.

Hva er forskjellen mellom suge- og filtreringsmodus?

I suge-modus blir luften ført ut via et avtrekksrør (ikke inkludert). I filtreringsmodus (resirkulering) blir luften filtrert gjennom et kullfilter og sendt tilbake til rommet. For filtreringsmodus må du installere et egnet kullfilter.

Hetten lager unormal støy, hva gjør jeg?

Sjekk først at fettfilteret er riktig installert og rent. Et tilstoppet eller feilplassert filter kan forårsake støy. Forsikre deg også om at avtrekkskanalen ikke er blokkert. Hvis støyen vedvarer, kontakt en kvalifisert tekniker.

Hvordan installere hetten i resirkuleringsmodus?

For installasjon i resirkuleringsmodus, fjern kullfilteret hvis det er forhåndsinstallert og bytt det med et nytt. Fest luftavlederen (hvis medfølgende) og sørg for at luften sirkulerer fritt. Kullfilteret må skiftes regelmessig for å opprettholde effektiviteten.

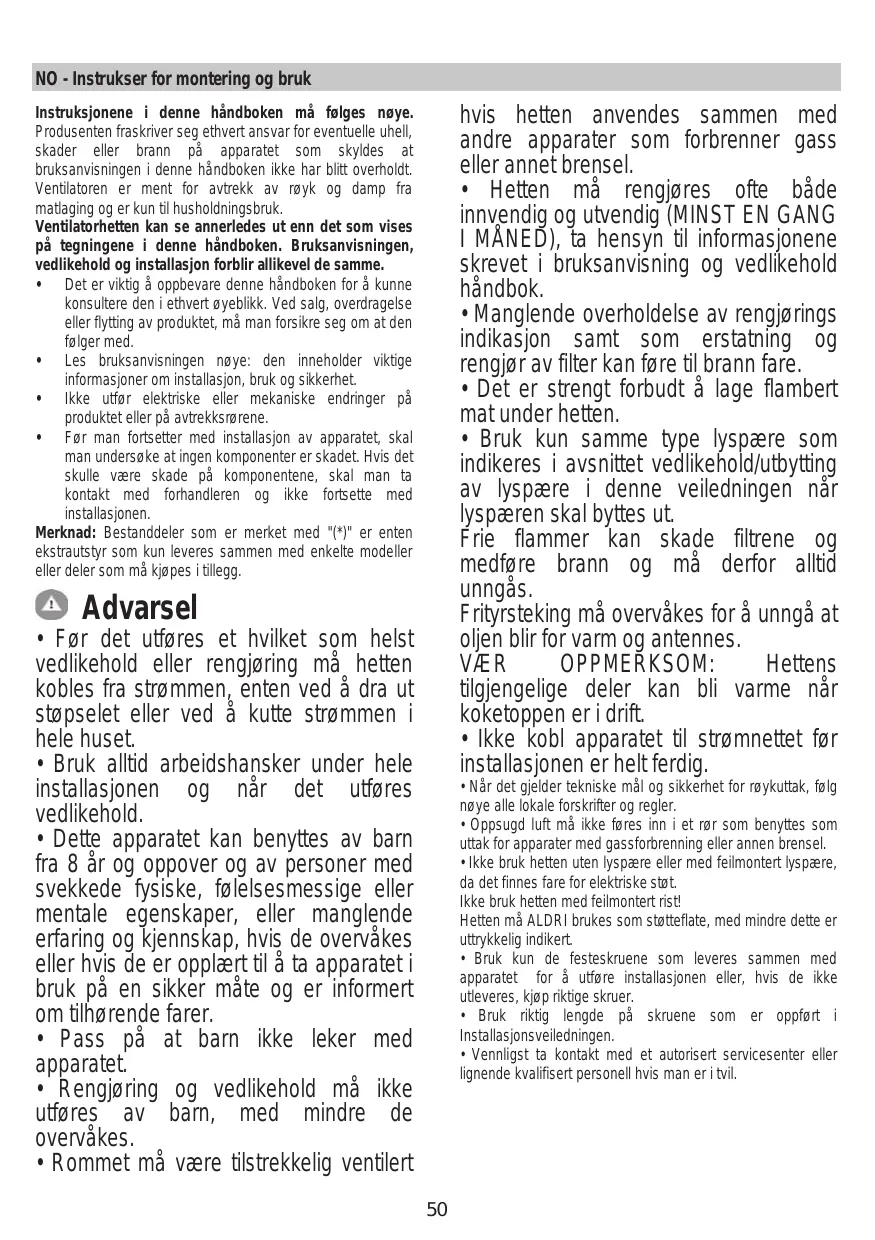

BRUKSANVISNING SHY S WH/A/60 ELICA

NO Instrukser for montering og bruk

Varslingsforskrifter

Andre hastighet T2 = varighet 15'.

Tredje hastighet: T3 = varighet 10'.

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

• Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.
• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøring, må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer. Pass på at barn ikke leker med apparatet.
• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.
• Rommet må være tilstrekkelig ventilert

hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.

• Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikeholdshåndbok.
• Manglende overholdelse av rengjøringsindikasjoner samt erstatning og rengjøring av filter kan føre til brannfare.
• Det er strengt forbudt å lage flamberte retter under hetten.
• Bruk kun samme type lyspærer som indikeres i avsnittet vedlikehold/utbytting av lyspærer i denne veiledningen når lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medføre brann, og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.
• Oppsugd luft må ledes inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annet brensel.
• Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen, eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen.
• Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmålere, timere, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet – på produktet eller på papirer som følger med, viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru på ventilatorhetten på minimum hastighet når du starter matlagingen og la den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for luktreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i bruksanvisningen for å optimere effektivitet og minimere støy.

Bruksmåte

Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Avtrekksversjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

MERK!

Avløpsrøret er ikke medlevert, men må kjøpes separat.

Diameteren i avløpsrøret må tilsvare diameteren på tilkoblingsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsen og en drastisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

Bruk et så kort rør som mulig. Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90 grader). Unngå drastiske endringer i rørets tverrsnitt.

Filterversjon

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være mindre enn 45 cm når det gjelder elektriske koketopper, og 65 cm når det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må dette overholdes.

Som beskrevet i installasjonstegningene, utfør 6 hull (diameter 8 mm, 40 mm dype) i de stillingene som er vist i boremallen, for å fikse panserets støttebrakett og peisen. Sjekk etter installasjon at hette og skorstein er perfekt justert.

Sikret: Produktet er godkjent for montering på topper med opptil 6 brannere.

! Elektrisk tilkobling

Nettspenningen må være i samsvar med den elektriske spesifikasjonen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategori overspenning III, i henhold til installasjonsreglene.

MERK!

Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert.

• Kontroller at produktet har passende størrelse i forhold til plassen du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (Se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.

Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

Funksjon

I	II	III>	L	O
T1	T2	T3	T4	T5

Første hastighet (T1)

Trykk på T1 for å aktivere første hastighet. Når funksjonen er aktivert, vil LED-lampen tennes og lyse uavbrutt. Trykk på T1 for å slå av.

Andre hastighet (T2)

Trykk på T2 for å aktivere andre hastighet. Når funksjonen er aktivert, vil LED-lampen tennes og lyse uavbrutt. Trykk på T2 igjen for å slå av avtrekkshetten.

Etter 5 minutter vil booster slå seg av og tredje hastighet aktiveres automatisk.

Timer-funksjon (T4)

Timer-funksjonen kan aktiveres når første, andre eller tredje hastighet allerede er aktivert. Når funksjonen er aktivert, vil både LED-lampen til Timer-funksjonen (T4) og LED-lampen til hastigheten som er blitt valgt (T1/T2/T3) tennes og lyse uavbrutt.

Timer-funksjonens varighet avhenger av valgt hastighet:

Første hastighet T1 = varighet 20 minutter

Andre hastighet T2 = varighet 15 minutter

Tredje hastighet T3 = varighet 10 minutter.

Timer-funksjonen kan ikke aktiveres når booster er aktivert.

Når tiden løper ut, vil avtrekkshetten slå seg av. Når en hastighet er tidsprogrammert, kan man gå over til en annen hastighet ved å trykke på ønsket hastighetsknapp. Denne operasjonen slår av timer-funksjonen.

Når en hastighet er tidsprogrammert, kan man deaktivere timer-funksjonen ved å trykke på T4, eller en av de to andre hastighetene som ikke er aktive. For å slå av avtrekkshetten trykker man enda en gang på hastighetsknappen som ble tidsprogrammert tidligere.

Lys (T5)

Innstilling av filter

Tilbakestilling av filter

Avtrekkshetten vil ved regelmessige intervaller varsle om at filtrene må vedlikeholdes:

I dette tilfellet, når avtrekkshetten er avslått og brukeren berører en hvilken som helst knapp, vil grensesnittet vise de følgende to varslene i 10 sekunder:

• Hvis T1+T2 blinker: vedlikehold fettfilter.
• Hvis T1+T3 blinker: vedlikehold luktfilter.

I løpet av disse 10 sekundene er det mulig å tilbakestille fettfilteret ved å trykke på T1+T2 og tilbakestille luktfilteret ved å trykke på

T1+T3. Når tilbakestillingen er blitt utført, vil knappene blinke raskt to ganger. Grensesnittet fungerer nå som normalt. OBS!

I løpet av disse 10 sekundene vil avtrekkshetten fungere som normalt, men det vil ikke være visuell feedback på

hastighetsknappene. Hvis det i løpet av disse 10 sekundene ikke blir utført noen operasjoner, vil LED-lampene slutte å blinke og visuell feedback vil gå tilbake til normalen.

Vedlikehold

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 11

Fanger cokefettpartikler.

Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhåndtaket.

Holder tilbake ubehagelige lukter fra matlaging.

Sirkulært kullfilter

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttes om igjen.

Fig. 12a

Karbonfilteret kan vaskes hver måned (eller når det elektroniske systemet viser at filteret er skittent - hvis din modell har denne funksjonen) i varmt vann og med egnede rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man vasker det i oppvaskmaskin må det vaskes med full syklus uten annet oppvask).

Vri ut overflødig vann uten å ødelegge filteret, og sett det deretter i stekeovnen ved 100°C i 10 minutter for å tørke det ordentlig.

Skift ut "madrassen" hvert 3. år og ellers hver gang stoffet er skadet.

Fig. 12b

Utskifting av lyspærer

Fig. 10

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspæren er kald før du tar i den.

Skift ut den utbrente lyspæren med en av samme type, som spesifisert på typeskiltet eller i nærheten av den gamle lyspæren på kjøkkenhetten.

1. Dra ut beskyttelsesdekselet ved å presse med en liten skrutrekker eller lignende redskap.
2. Bytt ut den gamle lyspæren med en LED- eller halogenpære, med de samme egenskapene, som angitt på etiketten. Funksjoner eller nær pæren:

LED-lampe: Henvend deg til teknisk service når LED-pærene skal skiftes ut.

1. Lukk beskyttelsesdekselet igjen (fjærfeste).

Produktet er designet, testet og produsert i henhold til:
