BRUKSANVISNING SHY S BL/A/90 ELICA

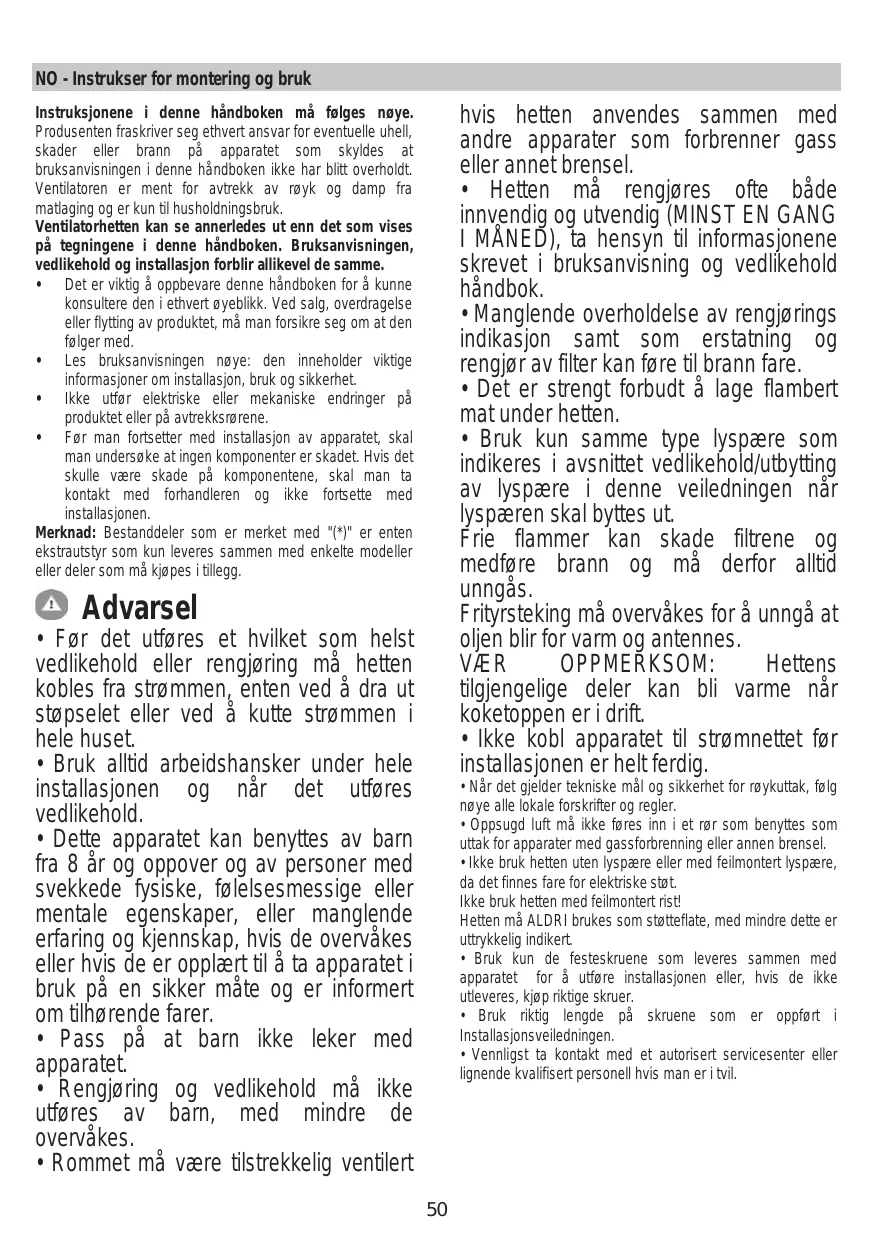

NO Instrukser for montering og bruk

Varningsforeskrifter

Andra hastighet T2 = varaktighet 15'.

Tredje hastigkeit: T3 = varaktigkeit 10' .

Instruksjonene i/DDne handboken ma fOges noye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader erllbrann pa apparatet som skyldes at bruksanvisingen i denne handboken ilke har blitt overholdt. Ventilatoren er ment for avtrekk av roryk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises pa tegningene i donne handboken. Bruksanvisingen, vedlikehold og installationsforblr allikevel de samme.

• Det er viktig øppbevare dette handboken for ø kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flying avprodukter, mæ man forsikre seg om at den følger med.
• Les bruksanvisingen nõye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
• Ikke utfor elektriske eller mekaniske endringer pa produitet eller pa avtrekksrørene.
• Før man fortsetter med installationsjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle vare skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installationsjonen.

Merknad: Bestanddeler som er merket med "(") er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som mA kjopes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøringffa hetten kobles fra strommen, enten ved a dra ut stopselet aller ved a kutte strommen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og när det utfores vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 År og oppover og av personer med svekkede fysiske, følelsesemssige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til á ta apparatet i bruk på en sikker mæte og er informert om tilhørende farer.
  Pass pata barn elleker med apparatet.
• Rengjøring og vedlikehold må ikke utføres av barn, medindre de overvåkes.
• Rommet mä vare tilstrekkelig ventiliert

hvis hetten anvendes sammen med andre apparater som forbrenner gass erer annet brensel.

• Hetten må rengjores ofte både innvendig og utvendig (MINST EN GANG I MANED), ta hensyn til informasjonene skrevet i braksanvisning og vedlikehold handbok.
• Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan före til brann fare.
• Det er strengt forbudt à lage flambert mat under hetten.
• Bruk kun samme type lyspærere som indikeres i avsnittet vedlikehold/utbytting av lyspærere iijke veiledningen narn lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medfrole brann og ma derfor alltid unngas.

Frityrsteking må overvåkes for a unnga at oljen blir for varm og antennes.

VAER OPPMERKSOM: Hettens tilgengelige deler kan bl varme nár koketoppen er i drift.

• Ikke kobl apparatet til stromnettet foor installasjonen er helt ferdig.

• Nár det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskritter og regler.

• Oppsugd luft ma参加会议 inn i et ror som benyttes somuttak for apparater med gassforbrenning erer annen brensel.
• Ikke bruk hetten uten lyspaere eller med feilmontert lyspaere, da det finnes fare for elektriske stot.

Ikke bruk hetten med feilmontert rist!

Hetten mä ALDRI brukes som stotteflate, medindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for a utfore installasjonen aller, hvis de/DDke utleveres, kjo prikigte skruer.
• Bruk riktig lenghte på skruene som er oppført i Installasjonsveiledningen.
• Vennligst ta Kontakt med et autorisert servicesenter aller lignende kvalifisert personell hvis man er i tvil.

VAER OPPMERKSOM!

• Manglende installations av skruer og festeanordninger i samsvar med disse instruksjonene kan före til elektriske farer.
• Ikke bruk tidsmaler, timer, seperat fjernkontroll erler andre typ anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).Ved a forsikre seg om at ditte produit kasseres forskriftsmessig, bidrarBrukeren med a forebygge mulige negative miljo- og helsekonsekvenser.

Symbolet – på produit etter på papirer som følgmer med viser at dette produit jegke违法犯罪 som vanlig husholdningsavfall, men参加会议 leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet参加会议 hemhold til lakale normer for kassering av avfall. For videere informasjon om handled, gjenvinning og resirkulering av dette produit kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall erller butikken hvor du kjøpte produit.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetik kompatilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for a redusere miljopavirkning: Skru PÁ ventilatorhetten pa minimum hastigkeit nár du starter matlagingen og lá den holdes i gang i noen minutter etter at matlagingen er fertig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastigkeit(er) kun i ekstreme situasjoner. Skift ut kullfilter nár det er nødvidig for a oppretholde optimal effektivitet for odørroduksjon. Rengjör fettfilter nár det er nødvidig for a oppretholde optimal effektivitet for fettfilter. Bruk maksimum diameter pa kanalsystemet som er angitt i dette bra克斯anvisingen for a optimisere effektivitet og minimere støy.

Bruksmåte

Ventilatoren er ment for avtrekk av royk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten er laget for Å brukes med direkte avtrekk der avtrekksluften fores ut i friluft, ell er med resirkulering av avtrekksluften.

Avtrekksvorsjon

Dampene fores ut i friluft gjennom et avlopsrør som er festet til koblingsfensen.

MERK!

Avlopsroret er icike medlevert, men ma kjopes separat.

Diameteren i avlapsroret ma tilsvare diameteren pa tilstuningsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, ma disse fjernes.

Koble ventilatoren til rør og avtrekksapning i veggen med endiameter tilsvarende luftuttaket (koblingsflanders).

Bruk av rør og avtrekksapning pa veggen med en minrediameter, vil medfere en minsking i avtrekksytelsene og endrastisk økning av stoen.

Ethvert ansvar gjeldende dette fraskrives derfor.

Bruk et sa kort ror som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen ma aldri vare skarpere enn 90^
! Unngå drastiske endringer i røretsvtversnitt.

Filterversjon

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren i dette versjonen, er det nødvendig Å installere et ekstra filtersystem basert på aktiv kull.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjkkenventilatoren ma ikke på minde enn 45cm'nar det gjelder elektriske cokeplater og 65cm'nar det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisingen for et gasskokeapparat opererer med en støre avstand, ma dette overholds.

Som beskrevet i INSTALLASJONSTEGNINGER utfore 6 hull (diameter 8mm 40 mm dype), i de stillingene som er vist i boremalen, for a fikse panseret stottebraketen og peisen. Sjekk etter installasjon som hette og skorstein er perfekt justert.

Sikret Produktet er godkjent for montering på topper med opptil 6 branner.

! Elektrisk tilslutning

Nettspenningen mä vare i samsvar med den elektriske speffeningen som angis på typeskilletinne ventilatoren. Hvis det følg mer stöpsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til geldende normer. Stikkontakten mä varelett tilgengelig ogss etter installasjonen. Hvis det ikke følg mer stöpsel (direkte kobling til stromnettet), eller stikkontakten selv etter installasjonen ikke lett tilgengelig, mā man sette på en godkjent topolet bryter som garanterer fullstendig frakoblig fra stromnettet i sitausjonene som oppstär i kategorien overspenning III, i henhold til installasjonsreglene.

AMERK!

För man kobler ventilatorens stromkrets til stromnettet og fastslár at alt fungerer korrekt, mA man alltid kontrollere at stromledningen er korrekt monter.

• Kontroller at produit har passage storrelse i forhold til glassen du har valgt a installere det pa.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se ögså tilhorende paragraf). Dette/disse gjenmonteres bare om man vilbruke ventilatoren med resirkulering av luften.
• Kontroller at det/DDIke ligger igjen tilbehorsutsty (f.eks. poser med skruer, garantipapir, o.s.v.)inne i ventilatorhetten etter transporten. Ta det i sa fall ut og ta vare pà det.

Ventilatorhetten er utstyr med festeplugger som passer til de feste vegger/tak. Allikevel er det nodsvendig a la en kualifisert tekiner kontrollere for a forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket ma vare sterkt nok til a tale ventilatorhettens vekt.

Funksjon

I	II	III>	L	O
T1	T2	T3	T4	T5

Forsthesthatigkeit(T1)

Trykk pa T1 for aktivere feste havighet. Nar funksjonen er aktivert vil LED-lampen tennes og lyse uavbrutt. Trykk pa T1 for a sla av.

Andre hastiget (T2)

Trykk på T2 for aktivere andre hastighet. När faktusjonen er aktivert vil LED-lampen tennes og lyse uavbrutt. Trykk på T2 igjen for á slå av avtrekkshetten.

Etter 5^ vil booster sla seg av og tredje hastighet aktiveres automatisk.

Timer-funksjon (T4)

Timer-funksjonen kan aktiveres.nr Forste, andre erller tredje hastighet allerede er aktivert. Nar funksjonen er aktivert, vil bade LED-lampen til Timer-funksjonen (T4) og LED-lampen til hastigheten som er blitt valgt (T1/T2/T3) tennes og lyse uavbrutt.

Timer-funksjonens varighet avhenger av valgt hastiget:

Forsthestaghet T1 = varighet 20^

Andre hastiget T2 = varighet 15^

Tredje hastighe: T3 = varighe1 10'.

Timer-funksjonden kan/DDKTAKTIVERes nar booster er aktiver.

När tiden loper ut vil avtrekkshetten slä seg av. När en hastighet er tidprogrammert, kan man gā over til en annen hastighet ved à trykke pa ønsket hastighetsknapp. Denne operasjonen slar av timer-funksjonen.

När er hastiget er tidsprogrammert kan man deaktivere timer-funksjorden ved atrykke pa T4, aller en av de to andre hastigetene som ikke er aktive. For a sla av avtrekkshetten trykker man enda en gang pa hastighetsknappen som ble tidsprogrammert tidiligere.

Lys (T5)

Innstilling av filter

Tilbakedilling av filter

Avtrekkshetten vil ved regelmessige intervaller varsole om at filtrene ma vedlikeholdes:

I dette tilfellet, nar avtrekkshetten er avslatt og brukeren berorer en hvilken som helst knapp, vil grensenetitet vise de folgende to varslene i 10":

• Hvis T1+T2 blinker: vedlikehold fettfilter.
• Hvis T1+T3 blinker: vedlikehold liktfilter.

I lopet av disse 10'' er det mulig a tilbakestille fettfilteret ved a trykke pa T1+T2 og tilbakestille luttfilteret ved a trykke pa

T1+T3. När tilbaskestillingen er blitt utfør vil knappene blinke, hurtig to ganger. Grensesnittet fungerer Norway normalt. OBS!

I lopet av disse 10^ vil avtrekkshetten fungere som normalt, men det vil ikke vare visuell feedback pa

hastighetsknappene. Hvis det i lopet av disse 10'' ici blir utfort noen operasjoner, vil LED-lampene slute a blinke og visuell feedback vil gà tilbake til normalen.

Vedlikehold

Rengjoring

Til rengjoring skal det KUN benytes en klut fuktet med et noytralt rengjringsmiddel. VERKT0Y ELLER APPARATER SKAL IKKE BRUKES TIL RENGJORING!

Unngå bruk av slipende eller etsendeprodukter. ALKOHOL SKALIKKEBRUKES!

Fettfilteret

Fig. 11

Fanger cokefettpartikler.

Fettfilteret mä rengjöres en gang i帽子en uten bruk av aggressive rengjoringsmidler, for hand aller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fetffilteret i metall miste fargin, men dets filterkarakteristikker endres absolut nicht.

For a demontere fettfilteret ma man dra i fjaerhandtaket.

Holder tilbake ubehagalige lukter fra matlaging.

Sirkulaert kullfilter

Kullfilteret ma skiftes ut hver 4. maned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes ellber benyttes om igjen

Fig. 12a

Karbonfilteret kan vaskes annihilver maned (eller när det elektroniske systemet viser at filteret er skittent - hvis din modell har这部分 funksjonen) i varmt vann og med egnede rengjöringsmidler, aller i oppvaskmaskin ved 65^ (hvis man vasker det i oppvaskmaskin ma det vaskes med full syklius uten annihil oppvaski maskinen).

Vri ut overfloigiig vann uten a odelegge filteret, og sett det deretter i stekeovnen ved 100^ i 10 minutter for a torke det ordentlig.

Skift ut "madrassen" hvert 3. ár og ellers hver gang stoffet er skadet.

Fig. 12b

Utskifting av lyspaerer

Fig. 10

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspaeren er kald for du tar i den.

Skift ut den utbrente lyspæren med en av samme type, som spesifisert på typeskitlet erler i narheten av delve lyspæren på kjokkenhetten.

1. Dra ut beskyttesesdekselet ved a presse med en liters skrutrekker eller lignende redskap.
2. Bytt ut den gamle lyspaeren med en LED aller halogen, med de samme egenskapene, som angitt pa etiketten funksjoner eller nae paere:

LED-lampe: Henvend deg til teknik service när LEDpärene skal skiftes ut.

1. Lukk beskyttesesdekselet igjen (fjaerfeste).

Produkt er designet, testet og producerjer i henhold til:
