SHY S WH/A/60 - Kaldus õhupuhasti ELICA - Tasuta kasutusjuhend

Toote tüüp	Kaldõhupuhasti
Bränd	ELICA
Mudel	SHY S WH/A/60
Laius	60 cm
Minimaalne paigalduskõrgus (elektripliit)	45 cm
Minimaalne paigalduskõrgus (gaasi-/segaküttega pliit)	65 cm
Kiiruste arv	3 + Booster
Juhtimistüüp	Puutetundlik (nupud T1 kuni T5)
Valgustus	LED või halogeen G4, 12 V, max 20 W
Rasvafilter	Metallist, pestav (käsitsi või nõudepesumasinas)
Söefilter	Valikuline (tsirkulatsioon), pestav või ühekordne olenevalt mudelist
Taimer	Jah, kestus varieerub kiiruse järgi (20/15/10 min)
Väljalasketüüp	Imiv (väljapoole) või filtreeriv (tsirkulatsioon)
Toiteallikas	220-240 V ~50/60 Hz
Ligikaudne kaal	12 kg
Kasutusala	Kodune
Ohutusstandardid	EN/IEC 60335-1, EN/IEC 60335-2-31
Filterite küllastusindikaator	Jah (nuppude vilkumisega)

Korduma kippuvad küsimused - SHY S WH/A/60 ELICA

Mis on minimaalne paigalduskõrgus pliidi ja õhupuhasti vahel?

Minimaalne vahemaa on elektripliitide puhul 45 cm ja gaasi- või segaküttega pliitide puhul 65 cm. Järgige neid vahemaid rangelt, et vältida tuleohtu.

Kuidas puhastada metallist rasvafiltrit?

Rasvafiltrit tuleb puhastada üks kord kuus mitteagressiivsete pesuvahenditega, käsitsi või nõudepesumasinas madalal temperatuuril ja kiirel tsüklil. Nõudepesumasinas pesemine võib põhjustada värvimuutust, kuid filtreerimisvõime jääb samaks.

Millal tuleb söefiltrit vahetada?

Tsirkulatsiooniversioonis kasutatavat söefiltrit tuleb vahetada maksimaalselt iga 4 kuu tagant. Kui teie mudelil on pestav filter, puhastage seda iga 2 kuu tagant kuuma veega või nõudepesumasinas 65°C juures, seejärel kuivatage ahjus 100°C juures 10 minutit.

Kuidas lähtestada filterite küllastusindikaatorit?

Kui õhupuhasti on välja lülitatud ja nupud T1+T2 või T1+T3 vilguvad, vajutage korraga T1+T2 rasvafiltri lähtestamiseks või T1+T3 söefiltri lähtestamiseks. Tuled vilguvad kaks korda kiiresti, kinnitades lähtestamist.

Mida teha, kui õhupuhasti ei lülitu sisse?

Kontrollige esmalt toiteallikat: ühendage õhupuhasti töötavasse pistikupessa või kontrollige kaitselülitit. Veenduge, et toitejuhe ei ole kahjustatud. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kas ma saan õhupuhastit ilma rasvafiltrita kasutada?

Ei, ärge kunagi kasutage õhupuhastit ilma korralikult paigaldatud rasvafiltrita. Filter kaitseb mootorit ja hoiab ära tuleohu. Samuti ei tohi õhupuhastit kasutada ilma lampideta, et vältida elektrilisi ohte.

Kuidas vahetada õhupuhasti pirni?

Ühendage seade vooluvõrgust lahti. Oodake, kuni pirnid jahtuvad. Kasutage väikest lamepeaga kruvikeerajat, et kaitse eemaldada. Asendage pirn LED või halogeen G4 12V 20W max tüüpi pirniga. Ärge puudutage halogeenpirni sõrmedega. Sulgege lambikate klõpsuga.

Mis vahe on imi- ja filtreerimisrežiimil?

Imirežiimil väljub õhk väljapoole läbi väljalasketoru (ei kuulu komplekti). Filtreerimisrežiimil (tsirkulatsioon) filtreeritakse õhk söefiltri abil ja suunatakse tagasi tuppa. Filtreerimisrežiimi jaoks peate paigaldama sobiva söefiltri.

Õhupuhasti teeb ebatavalist müra, mida teha?

Kontrollige esmalt, et rasvafilter on korralikult paigaldatud ja puhas. Määrdunud või valesti asetatud filter võib põhjustada müra. Samuti veenduge, et väljalasketoru ei ole ummistunud. Kui müra püsib, võtke ühendust kvalifitseeritud tehnikuga.

Kuidas paigaldada õhupuhasti tsirkulatsiooniversioonina?

Tsirkulatsioonipaigalduseks eemaldage eelpaigaldatud söefilter ja asendage see uuega. Kinnitage õhudeflektor (kui kaasas) ja veenduge, et õhk ringleb vabalt. Söefiltrit tuleb regulaarselt vahetada, et säilitada tõhusus.

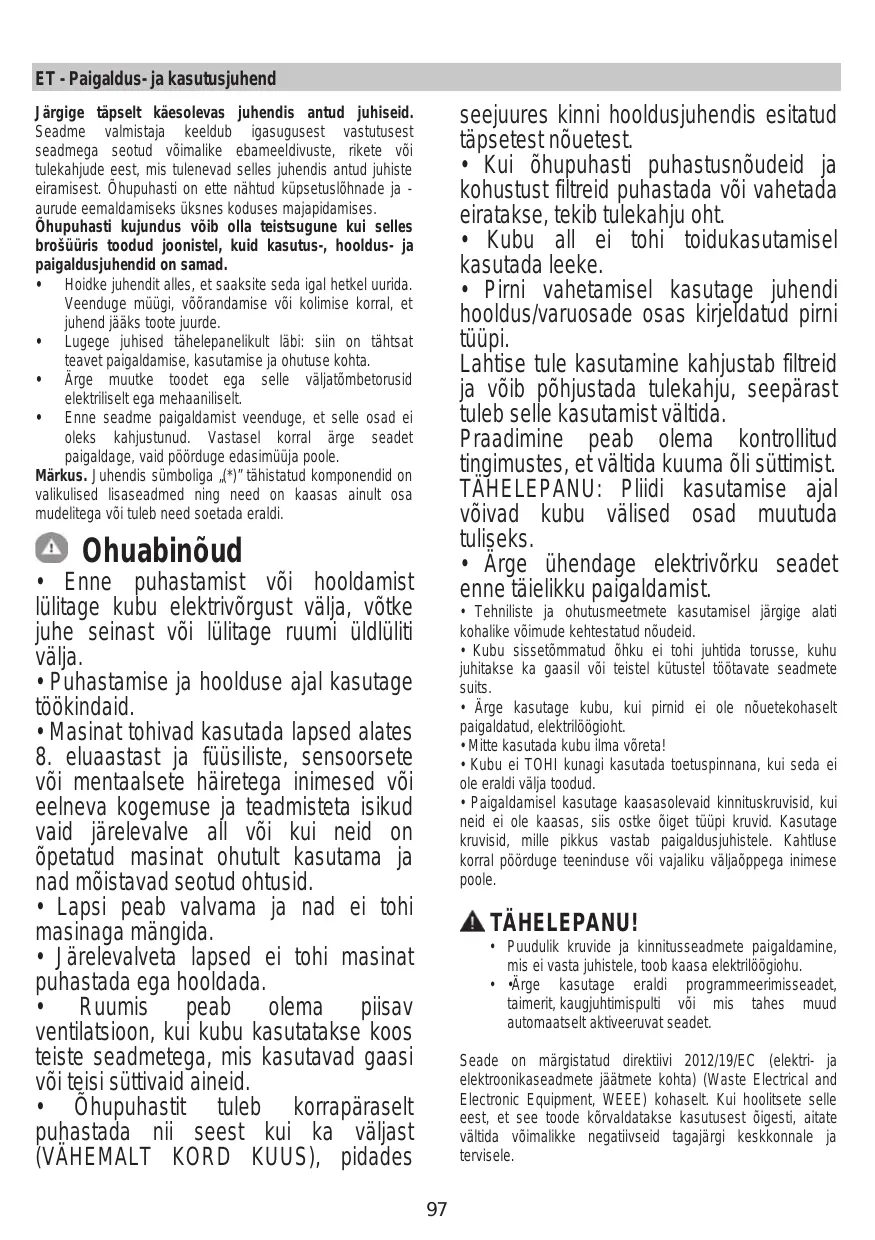

KASUTUSJUHEND SHY S WH/A/60 ELICA

ET Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad käesolevas juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge ka müügi, kinkimise või kolimise korral, et juhend jääks toote juurde. Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbe torusid elektriliselt ega mehaaniliselt. Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Juhendis sümboliga (*) tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohuabinõud

• Enne puhastust või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (vähemalt kord kuus), pidades

seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht. Kübu all ei tohi toidukasutamisel kasutada leeke. - Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab toimuma kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kübu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid.
• Kübu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suitsu.
• Ärge kasutage kübu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kübu ilma võreta! Kübu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvisid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektronikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taaskasutusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võite ühendust võtta vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kelle käest toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülita tõmbekapp minimaalkiirusel sisse kohe, kui oled hakanud toitu valmistama, ning lase sel töötada veel mõni minut pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusust ja vähendada müra.

Kasutamine

Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasiseses tsirkulatsioonirežiimis.

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

TÄHELEPANU!

Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Väljatõmbetoru diameeter peab olema sama suur kui ühendusääriku oma.

TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Ühendage õhupuhasti väljatõmbetorude ja seinal asuvate väljalaskeavadega, mille diameeter on võrdne õhupuhasti väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra.

Seetõttu ei võta me sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru. ! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°). Vältige toru ristlõike olulist muutumist.

Filtersüsteem

Välja tõmmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Selle režiimi kasutamiseks tuleb paigaldada täiendav aktiivsöega filtrimissüsteem.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 45 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65 cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Järgides paigaldusjuhendi jooniseid, tehke kuus ava (Ø 8 mm, sügavus 40 mm), nagu puurimissabloonil näidatud, et kinnitada õhupuhasti ja väljatõmbe tugikonstruktsioon. Paigaldamise lõpus veenduge, et õhupuhasti ja väljatõmbeava oleksid täpselt kohakuti.

Toode on mõeldud kasutamiseks maksimaalselt kuue keedualaga pliidi korral.

Elektrühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Tähelepanu! Riski vältimiseks peab elektrijuhtme asendamine läbi viidud olema selleks autoriseeritud inimeste poolt.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.

Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seina/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema küllalt tugev, et õhupuhasti raskust kanda.

Töötamine

I	II	III>	L
T1	T2	T3	T4	T5

Esimene kiirus (T1)

Esimese kiiruse aktiveerimiseks vajutage nuppu T1. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema. Õhupuhasti väljalülitamiseks vajutage nuppu T1 uuesti.

Teine kiirus (T2)

Teise kiiruse aktiveerimiseks vajutage nuppu T2. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema. Õhupuhasti väljalülitamiseks vajutage nuppu T2 uuesti.

Kolmas kiirus ja BOOSTER (lisavõimsus) (T3)

Kui õhupuhasti on välja lülitatud või aktiivne on esimene või teine kiirus, saab kolmanda kiiruse aktiveerida nupust T3 ning LED süttib püsiva tulega põlema.

Teine vajutus nupule T3 lülitab sisse funktsiooni Booster.

Boosteri saab aktiveerida ainult siis, kui on aktiveeritud kolmas kiirus. Kui Booster on sisse lülitatud, hakkab LED T3 vilkuma. Kui Booster töötab, saab ümber lülituda esimesele või teisele kiirusele, vajutades soovitud kiiruse nuppu T1 või T2 - Booster lülitub välja ning aktiveerub valitud kiirus. Õhupuhasti väljalülitamiseks, kui Booster on aktiveeritud, vajutage nuppu T3 uuesti.

5 minuti pärast lülitub Booster automaatselt välja ning aktiveerub kolmas kiirus.

Taimer (T4)

Taimeri saab aktiveerida, kui sees on esimene, teine või kolmas kiirus. Kui funktsioon on aktiveeritud, süttivad pideva tulega põlema nii taimeri LED (T4) kui ka varem valitud kiiruse oma (T1/T2/T3).

Taimeri töö kestus oleneb valitud kiirusest.

Esimene kiirus T1 = kestus 20 minutit

Teine kiirus T2 = kestus 15 minutit

Kolmas kiirus T3 = kestus 10 minutit.

Taimerit ei saa aktiveerida, kui töötab Booster. Kui aeg saab täis, siis lülitub õhupuhasti välja. Kui kiirus on ajastatud, saab teisele kiirusele ümber lülituda, vajutades soovitud kiiruse nuppu - see toiming lülitab taimeri välja.

Kui kiirus on ajastatud, saab taimeri välja lülitada, vajutades nupule T4 või ühele kahest teisest ajastusega kiirusest.

Õhupuhasti väljalülitamiseks vajutage uuesti selle kiiruse nuppu, millega eelnevalt töötas ajastus.

Lamp (T5)

Lambi saab põlema panna igal ajal, vajutades nupule T5. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema.

Filtrite seadistamine

Filtrite näidikud saab aktiveerida ja inaktiveerida ainult siis, kui õhupuhasti on välja lülitatud.

Seadistamise menüüsse pääsemiseks vajutage pikemalt alla nuppe T2 + T3, kui olete menüüsse sisenenud, hakkab T1 vilkuma.

Eelseadistus on järgmine:

• rasvafiltri näidik (T2) põleb, seega on aktiivne;
• lõhnafiltri näidik (T3) ei põle, seega pole aktiivne.

T2 - rasvafiltri aktiivsuse/inaktiivsuse näidik. T3 - lõhnafiltri aktiivsuse/inaktiivsuse näidik. Menüüst väljumiseks vajutage pikemalt alla nuppu T1 või oodake 10 sekundit.

Filtrite lähtestamine

Õhupuhasti annab korrapäraste ajavahemike järel teada, et filtreid tuleb hooldada:

• rasvafiltrit iga 40 tunni järel;
• lõhnafiltrit iga 160 tunni järel.

Kui sellisel juhul puudutab kasutaja väljalülitatud õhupuhastil mistahes nuppu, kuvatakse 10 sekundiks liidesel ühte kahest võimalusest:

• kui vilguvad T1 + T2: tuleb hooldada rasvafiltrit;
• kui vilguvad T1 + T3: tuleb hooldada lõhnafiltrit.

10 sekundi jooksul saab rasvafiltri lähtestada, vajutades nuppudele T1 + T2, ja lõhnafiltri, vajutades nuppudele T1 + T3. Kui lähtestamine on lõpule viidud, vilguvad vastavad nupud kiiresti kaks korda. Nüüd töötab liides edasi nagu tavaliselt. Tähelepanu!

10 sekundi jooksul töötab õhupuhasti tavapäraselt, kiiruse nupud visuaalset märguannet ei anna. Kui 10 sekundi jooksul ühtegi toimingut ei tehta, lõpetavad LEDid vilkumise ja visuaalsed märguanded käituvad jälle nagu tavaolukorras.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE

PUHASTAMISEKS TÖRRISTU VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 11

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Ümmargune söefilter

Asetage uus filter kummalegi küljele nii, et need kataksid mootori tööratta mõlemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Joonis 12a

Pestav aktiivsöefilter

Söefiltrit võib iga kahe kuu tagant (või kui filtri indikaator (kui see on Teie mudelile paigaldatud) näitab vajadust filtrit pesta) pesta kuuma vee ja sobiva pesuainega käsitsi või nõudepesumasinas 65 °C juures (nõudepesumasinat kasutades peske filtrit ilma muude nõudeta täispika programmiga).

Eemaldage liigne vesi ettevaatlikult, et filtrit mitte kahjustada. Filtri täielikuks kuivatamiseks asetage see 10 minutiks ahju 100 °C juurde.

Vahetage söefilter välja iga kolme aasta tagant või siis, kui filter on kahjustunud või ummistunud.

Joonis 12b

Pirnide vahetamine

Joonis 10

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need on jahtunud.

Asendage katkine lamp sama tüüpi lambiga, nii nagu on kirjas märgisel või õhupuhastil lambi kõrval.

1. Eemaldage kaitsekate väiksema kruvikeeraja või muu sarnase tööriista abil.
2. Asendage katkine lamp samade omadustega LED- või halogeenlambiga, nii nagu on kirjas lambi kõrvale kinnitatud märgisel.

LED-lamp: Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.

Halogeenlamp: max 12 V / 20 W - G4 (kindlasti ärge katsuge seda käega)

1. Sulgege kaitsekate (klõpsatusega) uuesti.

Kui valgustus ei hakka tööle, kontrollige enne tehniku kutsumist, kas pirn on korralikult pesas.
