SHY S WH/A/60 - Exaustor inclinado ELICA - Manual de utilização gratuito

Tipo de produto	Coifa inclinada
Marca	ELICA
Modelo	SHY S WH/A/60
Largura	60 cm
Altura mínima de instalação (cozimento elétrico)	45 cm
Altura mínima de instalação (cozimento a gás/misto)	65 cm
Número de velocidades	3 + Booster
Tipo de comando	Tátil (teclas T1 a T5)
Iluminação	LED ou halógena G4, 12 V, máx. 20 W
Filtro de gordura	Metálico, lavável (manual ou máquina de lavar louça)
Filtro de carvão	Opcional (reciclagem), lavável ou descartável conforme modelo
Temporizador	Sim, duração variável conforme velocidade (20/15/10 min)
Tipo de evacuação	Aspirante (externa) ou filtrante (reciclagem)
Alimentação elétrica	220-240 V ~50/60 Hz
Peso aproximado	12 kg
Uso	Doméstico
Normas de segurança	EN/IEC 60335-1, EN/IEC 60335-2-31
Indicador de saturação dos filtros	Sim (por piscar das teclas)

Perguntas frequentes - SHY S WH/A/60 ELICA

Qual é a altura mínima de instalação entre a placa de cozimento e a coifa?

A distância mínima é de 45 cm para fogões elétricos e de 65 cm para fogões a gás ou mistos. Respeite impreterivelmente essas distâncias para evitar qualquer risco de incêndio.

Como limpar o filtro de gordura metálico?

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos, à mão ou na máquina de lavar louça em temperatura baixa e ciclo rápido. Uma lavagem na máquina de lavar louça pode causar descoloração, mas o desempenho de filtragem permanece inalterado.

Quando deve substituir o filtro de carvão?

O filtro de carvão, usado na versão reciclagem, deve ser substituído a cada 4 meses no máximo. Se o seu modelo tiver um filtro lavável, limpe-o a cada 2 meses com água quente ou na máquina de lavar louça a 65°C, e depois seque-o no forno a 100°C por 10 minutos.

Como redefinir o indicador de saturação dos filtros?

Quando a coifa estiver desligada, se as teclas T1+T2 ou T1+T3 piscarem, pressione simultaneamente T1+T2 para redefinir o filtro de gordura ou T1+T3 para o filtro de carvão. Os indicadores piscarão rapidamente duas vezes para confirmar a redefinição.

O que fazer se a coifa não ligar?

Verifique primeiro a alimentação elétrica: conecte a coifa em uma tomada funcional ou verifique o disjuntor. Certifique-se de que o cabo de alimentação não está danificado. Se o problema persistir, entre em contato com o serviço pós-venda.

Posso usar a coifa sem o filtro de gordura?

Não, nunca use a coifa sem o filtro de gordura montado corretamente. O filtro protege o motor e previne riscos de incêndio. Além disso, a coifa não deve ser usada sem as lâmpadas no lugar para evitar riscos elétricos.

Como trocar a lâmpada da coifa?

Desconecte o aparelho. Espere as lâmpadas esfriarem. Use uma pequena chave de fenda plana para soltar a proteção. Substitua a lâmpada por uma LED ou halógena G4 12V 20W máx. Não toque na lâmpada halógena com os dedos. Feche o plafonier encaixando.

Qual é a diferença entre os modos aspirante e filtrante?

No modo aspirante, o ar é evacuado para o exterior através de um duto de saída (não fornecido). No modo filtrante (reciclagem), o ar é filtrado por um filtro de carvão e devolvido ao ambiente. Para o modo filtrante, você deve instalar um filtro de carvão adequado.

A coifa faz um barulho anormal, o que fazer?

Verifique primeiro se o filtro de gordura está instalado corretamente e limpo. Um filtro sujo ou mal posicionado pode causar ruídos. Certifique-se também de que o duto de evacuação não está obstruído. Se o ruído persistir, entre em contato com um técnico qualificado.

Como instalar a coifa na versão reciclagem?

Para uma instalação em reciclagem, remova o filtro de carvão se estiver pré-instalado e substitua por um novo. Fixe o defletor de ar (se fornecido) e certifique-se de que o ar circule livremente. O filtro de carvão deve ser trocado regularmente para manter a eficiência.

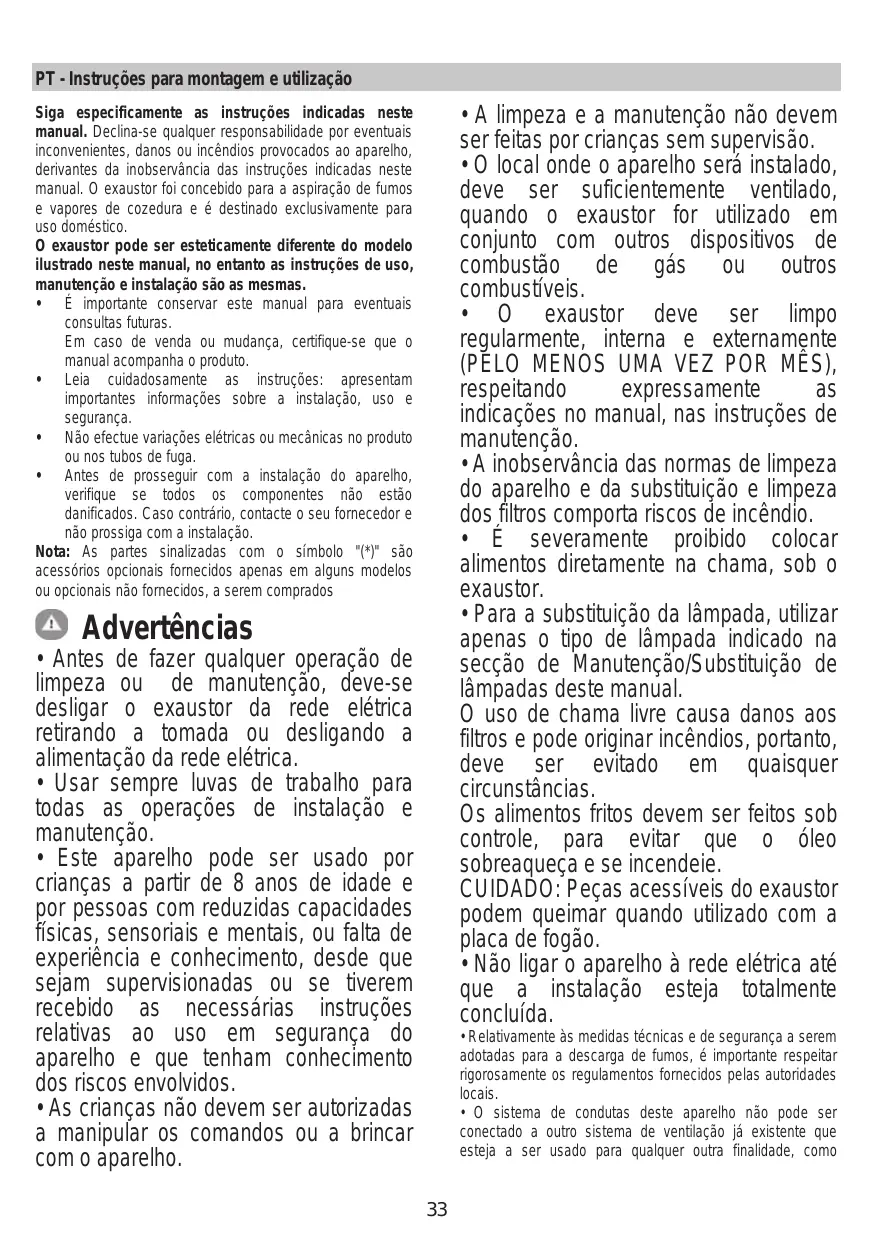

MANUAL DE UTILIZADOR SHY S WH/A/60 ELICA

Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.
• Leia cuidadosamente as instruções: elas fazem parte do aparelho e devem ser guardadas para consulta futura.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.
• Não ligar o aparelho à rede elétrica até que a instalação esteja concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para qualquer outra finalidade, como

descarga de fumos de aparelhos a gás ou outros combustíveis.

• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizada ou um técnico inicial.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilize com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ative automaticamente.

Este aparelho foi classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de Equipamento Elétrico e Eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo — no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respetivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental:

LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o a funcionar por mais alguns minutos antes de terminar. Aumente a velocidade apenas em caso de muito fumo ou vapor e use as velocidades altas apenas em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destina-se exclusivamente para uso doméstico.

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior: Os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

Se o exaustor for dotado de filtros de carvão ativado, estes deverão ser retirados.

Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com comprimento não inferior ao indicado. ! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). ! Evitar alterações drásticas da classe do tubo (diâmetro).

Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 45 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conforme descrito nos desenhos de instalação, realizar 6 furos (8 mm de diâmetro e profundidade de 40 mm) nas posições indicadas no Modelo de perfuração, para fixar o exaustor e a barra de suporte da chaminé. Após a instalação, verificar que exaustor e chaminé estejam perfeitamente alinhados.

O produto é aprovado para instalação em placas de fogão com até 6 bocas.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

Atenção! A substituição do cabo de alimentação deve ser efetuada pelo serviço de assistência técnica autorizada de modo a prevenir qualquer risco.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tem as dimensões adequadas para a área escolhida de instalação.
• Tirar o(s) filtro(s) de carvão ativo (*) se fornecidos (ver o parágrafo relativo). Este(s) devem ser remontado(s) somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos ( ), garantias ( ) etc.). Caso haja, tirar e conservar.

O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto, é necessário que um técnico qualificado faça a sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Funcionamento

I	II	III>	L	O
T1	T2	T3	T4	T5

Primeira velocidade (T1)

Pressione T1 para ativar a primeira velocidade. Quando a função é ativada, o LED acende-se com luz fixa. Pressione de novo T1 para desligar o exaustor.

Segunda velocidade (T2)

Pressione T2 para ativar a segunda velocidade. Quando a função é ativada, o LED acende-se com luz fixa. Pressione de novo T2 para desligar o exaustor.

Terceira velocidade e BOOSTER (FORÇADA) (T3)

Quando o exaustor é desativado ou quando a primeira ou a segunda velocidade está ativa, a terceira velocidade pode ser ativada pressionando o botão T3 e o LED acende-se com luz fixa.

Pressionando uma outra vez em T3, ligar o booster. O booster só pode ser ativado depois da terceira velocidade já estar ativa. Quando o booster é ligado, o LED T3 começa a piscar. Com o booster a funcionar, é possível passar para a primeira ou para a segunda velocidade pressionando o botão da velocidade desejada T1 ou T2, o booster desligar-se-á e a velocidade selecionada será ativada.

Quando o booster está ligado, pressione de novo T3 para desligar o exaustor.

O booster desliga-se automaticamente após 5 minutos e a terceira velocidade ativa-se automaticamente.

Temporizador (T4)

O temporizador pode ser ativado quando uma velocidade estiver ativa, a primeira, a segunda ou a terceira. Quando a função é ativada, quer o LED do Temporizador (T4) quer o LED da velocidade previamente selecionada (T1/T2/T3) acendem-se com a luz fixa.

O temporizador dura em função da velocidade selecionada: Primeira velocidade T1 = duração 20'

Segunda velocidade T2 = duração 15'.

Terceira velocidade: T3 = ativa por 10".

O temporizador não pode ser ativado quando o booster estiver ativo. No final do tempo, o exaustor desliga-se. Quando uma velocidade é temporizada, é possível mudar para outras velocidades pressionando o botão da velocidade desejada; esta operação desliga o temporizador.

Quando uma velocidade é temporizada, é possível desativar o temporizador pressionando T4, ou uma das outras duas velocidades não ativas. Para desligar o exaustor, pressione de novo a velocidade na qual foi anteriormente aplicada a temporização.

Luz (T5)

A luz pode ser ativada a qualquer momento pressionando a tecla T5. Quando a função é ativada, o LED acende-se com luz fixa.

Configuração de FILTER

A ativação ou desativação dos indicadores do filtro só pode ser executada com o exaustor desligado.

Para aceder ao menu de configuração, pressione bastante

T2+T3, até entrar no menu; T1 começará a piscar.

A configuração predefinida é:

• indicador de filtro de gorduras (T2) aceso, portanto ativo;
• indicador de filtro de odores (T3) apagado, portanto não ativo.

T2 ativa / desativa o indicador do FILTER de gorduras. T3 ativa / desativa o indicador do FILTER de odores. Para sair do menu, pressione bastante T1 ou espere 10".

Renovação do filtro

O exaustor assinala a intervalos regulares que os filtros devem ser sujeitos a manutenção:

Neste caso, com o exaustor desligado, quando o utilizador tocar num qualquer botão, a interface sinalizará durante 10'' dois tipos de necessidades:

• se T1+T2 piscarem: manutenção do filtro de gorduras;
• se T1+T3 piscarem: manutenção do filtro de odores.

Durante os 10'' pode renovar o FILTRO de gorduras pressionando T1+T2 e renovar o FILTRO de odores pressionando T1+T3. No final da renovação, as combinações de botões piscarão rapidamente algumas vezes. Agora a interface funcionará como de costume.

Atenção:

Durante os 10'', o exaustor funciona normalmente mas não haverá feedback visual nos botões de velocidade. Se durante os 10'' não for executada nenhuma operação, os LED deixarão de piscar e os feedbacks visuais voltam ao normal.

Manutenção

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Filtro antigordura

Fig. 11

Capta as partículas de gordura provenientes da cozedura.

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas as suas características de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão ativo (somente para a versão filtrante)

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

Filtro de carvão circular

Aplique um em cada lado para cobrir ambas as grelhas de proteção do impulsor do motor, antes disso vire a pega no sentido dos ponteiros dos relógios.

Para a desmontagem, vire no sentido contrário aos ponteiros dos relógios.

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses.

Não pode ser lavado ou regenerado.

Fig. 12a

Filtro de carvão ativo lavável.

O filtro de carvão pode ser lavado de três em três meses (ou quando o sistema indicador da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65°C. Para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina.

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida, deixe-o secar definitivamente no forno durante 10 minutos a 100°C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

Fig. 12b

Substituição das lâmpadas

Fig. 10

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar nas lâmpadas, certifique-se de que estão frias.

Substituir a lâmpada queimada com outra do mesmo tipo, conforme especificado na etiqueta de características ou perto da própria lâmpada no exaustor.

1. Extraia a proteção usando uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substituir a lâmpada danificada por uma outra LED ou halógena, com as mesmas características como especificado na etiqueta de características ou perto da lâmpada:

Lâmpada LED: Para a substituição, contatar o serviço de assistência técnica.

Lâmpada halógena: 12V - 20W max - G4 (tomando cuidado para não colocar com as mãos).

1. Feche a cobertura (fixação por encaixe).

Se a iluminação não funciona, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.

Velocidade três: T3 = duração 10'.

Primeira velocidade T1 = duração 20'

Segunda velocidade T2 = duração 15'.

Terceira velocidade: T3 = duração 10'.

Os temporizadores não podem ser ativados se o booster estiver ativo. No final do tempo, o exaustor desliga-se. Se estiver definida uma velocidade, pode mudar para outras velocidades premindo o botão da velocidade desejada. Esta ação desliga o temporizador.

Se a velocidade estiver limitada, o temporizador pode ser desativado premindo T4, ou uma das outras duas velocidades não ativas. Para desligar o exaustor, prima novamente a velocidade com a qual o tempo foi definido anteriormente.

Luz (T5)

A luz pode ser ativada a qualquer momento, premindo o botão T5. Se a função estiver ativada, o LED acende continuamente.

Definição do filtro
