BRUKSANVISNING SHY S WH/A/60 ELICA

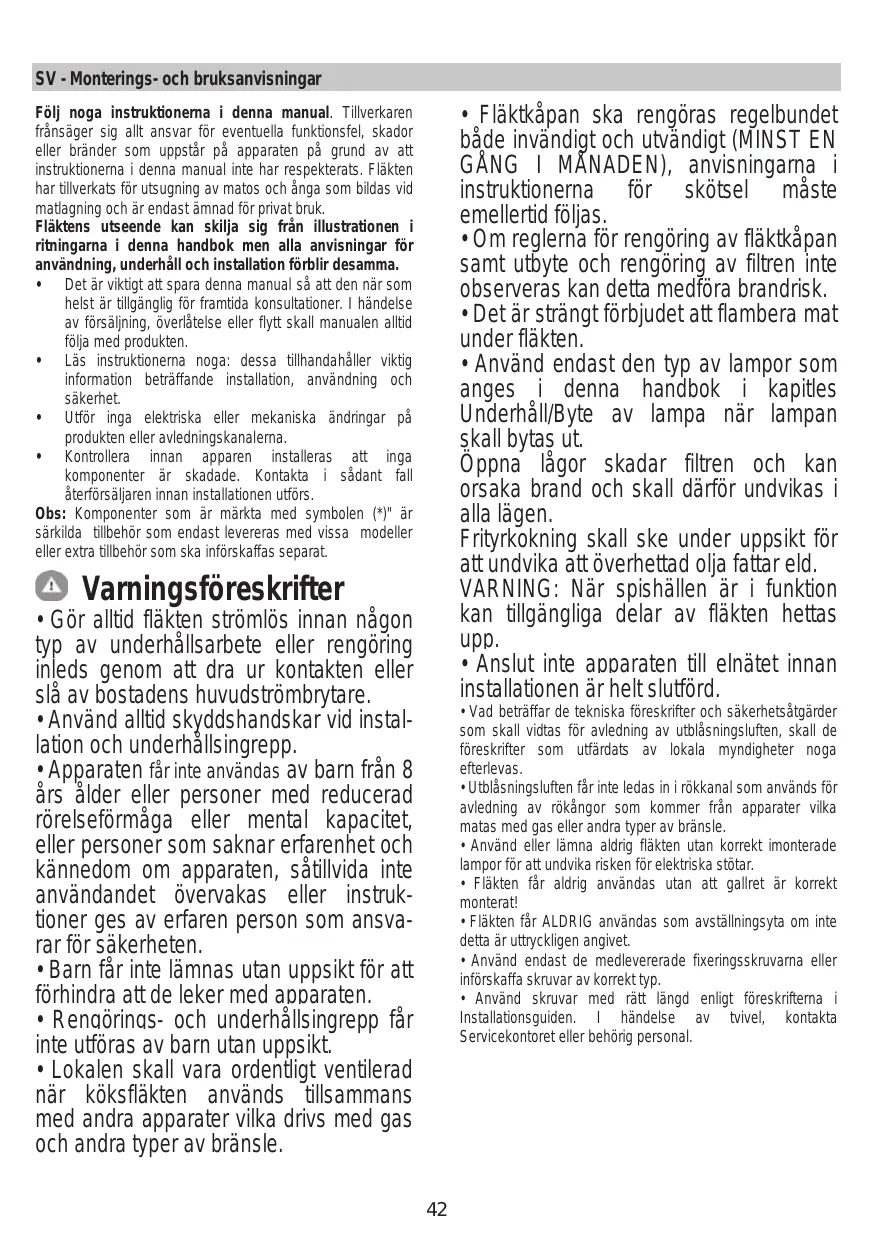

SV Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren fransager sig allt ansvar for eventuella funkientsfel, skador erler bränder som uppstar pa apparaten auf grund av att instruktionerna i denna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid mallagning och ar endast amnad for privat bruk.

Flaktens utseende kan skilja sig fran illustrationen i rittingarna i denna handbok men alla anvisningar for anvandning, underhall och installation forblir desamma.

• Det är viktigt att sparaenna manual sa att den när som helst ar tillganglig for framtida konsultationer. I handelse av forsäljnig, overlåtelse erler flytt skall manualen alltid folja medprodukten.
• Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
• Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.
• Kontrollerainnanappareninstallerasattingakomponenteräskadade.Kontaktaisadantfallaterforsäljareninnaninstallationenutfs.

Obs: Komponenter som ar märkta med symbolen (*)' ar särkilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som sak inforskaffas separat.

Gor alltid flakten stromlos innan nagon typ av underhallsarbete erler rengoring inleds genom att dra ur kontakten ellrsla av bostadens huvudstrombrytare.
- Använd alltid skyddshandskar vid installation och underhällsingrepp.
- Apparaten fär inte användas av barn från 8 Års älder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätillvida inte användandet overvakas eller instruk-tioner ges av erfaren person som ansvarar for sakerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Rengörins- och underhällsingrepp fär inte utforas av barnutan uppsikt.
- Lokalen skall vara ordentligt ventilerad nar koksflakten anvands tillsammans med andra apparater vilka drives med gas och andra typer av bransle.

Fläktkapan skarengoras regelbundet bade invändigt och utvändigt (MINST EN GANG I MANADEN), anvisingarna i instruktionerna for skötsel maste emellertid foljas.
- Om reglerna for rengöring av fläktkåpan somt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
- Det ar strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges ienna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Öppna lager skadar filtren och kan ansaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld. VARNING: När spishällen ar i Funktion kan tillgangliga delar av flakten hettas upd.

• Anslut inte apparaten till elnätet innan installationen ar helt sluförd.
  Vad betraffar de teknska foreskrifter och sakerhetsatgarden som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.
• Utlblasningsluften fär inte ledas i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas eller andra typar av bransle.
• Använd eller lamna aldrig flakten utan korrekt imonerade lampor for att undvika risken for elektriska stötar.
• Fläkten fär aldrig användas utan att gallret ár korrekt monterat!
• Flakten fär ALDRIG användas som avständningsyta om interdelta ürttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna aller inforskaffa skruvar av korrekt typ.
• Använd skruvar med rätt langd,enlig foreskrifterna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

A VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet, timer, fjärktontroll eller nedgon annan anordning, som aktiveras automatiskt.

Denna produit ar märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt bdirar du till att forhindra potentiella, negativa konsekvenser für var miljo och var halsa, som annars kan blfjden om Produkten inte hanteras pa ratt satt.

Symbolen – på Produkten, eller i medfoljande dokumention, indikerar attenna produitinte fär behandlas som vanligt hushallsavfall. Den skäll i stället lamnas in på en lamplig upssamplingsplats for atervinning av elektrisk och elektronisk utrustning. Produktien mäste kasseras enlgit lokala miljobestammelser for avfallshantering.

För mer information om hantering, ätervinning och ateranvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken dar Produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Rad for en korrekt anvandning for att minska miljopavkeran: Satt PA flakten pa minsta farten när du böjar att laga mat och låt den vara pa i nagra minuter after att du ar fardig. Öka farten bara om det skulle uppsta mycket rök och anga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov for att bevara en god lukt och effektivitet. Rengör fertifiltret vid behov for att bevara fertifiltrets effektivitet. Använd den maxima diametern pa ventilationssytemet som indikeras ienna manualen for att forbätra effektiviteten och minimera oljudet.

Användning

Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Flakten har tillverkats for att anvandas som utsugningsversion med utvändig evakuering ull som filterversion med intern atercirkulation.

Fränluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsfländen.

WARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skall ha samma diameter som anslutningsflansen.

WARNING!

I det fall flakten ar forsedd med kolfilter skull dessa tas ur.

Rören och utloppsoppningarna i väggen med vilka fläkten skall anslutas bör ha sama diameter som luftutslappet (anslutningsflänsen).

I det fall man anvander ror och utloppsoppningar i vaggen med minde diameter medfor detta en lagre utblasprestanda och en drastisk forhojnng av bullemivan.

Vi avsager oss dafor allt ansvar gallande denna typ av problem.

Anvandettsa kortrormojljgt.
! Röret skall vara s rakt som möjigt (högsta tillatna vindel pā bojarna 90°).
! Undvik stora skillnader i roretsvtarsnittsarea.

Filtrande version

Den utsugna luften avfettas och befrias frän odörer innan den leds ut i likalen igen. När fläkten används medenna version ar det nödvändigt att installerera ett extra aktiv kolfiltersystem.

Installation

Minsta tillatna avstand mellan kokkarlens stodyta pa spishallen och kokflaktes underkant ar 45cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis erer kombinerad gashall.

Om spishällens instruktioner anger ett större avständ skull detta respekteras.

Som beskrivits i installationsrittingar utfor 6 hal (diameter 8mm 40 mm djup), i de lagen som visas i borrmallen, for att fixera huyen fastet och den oppna spisen. Kontrolera after installationen att motorhuyen och skorsten ar helt i linje.

Den Produkten ar godkänd for installation på Hallar med upp till 6 bränder.

! Elektrisk anslutning

Natspänngen skall motsvara spänngen som anges pa markplaten som sitter inne i flakten. Om flakten ar utrustad med stickkontakt skall denna anslutas till ett uttag som ar lattillgangligt aven after installationen och som uppfyller gällande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat pa en sväråtkomlig plats skall en godkänd tvapolig strombrytare installereras som garantar er fulkomlig fränkoppling fran nätet i samband med overspanningsklass III, i enliget med installationsbestammelsema.

A VARNING!

Kontrollera innan flaktens krets ansluts med natspaffeningen att den fungerar korrekt och ar korrekt monterad.

Varning! byte av elektrisk kabel skull utforas av auktoriserad servicetekniker i syfet att undvika all typ erisker.

Montering

Innan installationen pabörjas:

• Kontrollera att den inforskaffade produits dimensioner ar lampliga for installationsplatsen.
• Ta ur det/de aktiva kolffiltret/n om sādana ar medlevererade (se även den harfor gällande paragrafen). Denna /dessa monteras tillbaka endast om flakten skall anvandas som filterversion.
• Kontrolera att inget bifogat material (till exempl päsar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskal), avlagsna eventuellt och spar.

Flåkten ar utrustad med fixeringspluggar som passar de flestatyper av vagg/tak.Det ar under alla handelser nodsvidigt att rädfraga en kualificerad fackman for att forvissa sig om attmaterialen ar lampade for den aktuella typen av vagg/tak. Vaggen/taket skall vara tillrackligt halflast for att bara upp flaktens vikt.

Funktion

I	II	III>	L	O
T1	T2	T3	T4	T5

Tryck in T1 for att aktivera den forsta hastigheten. När Funktionen ar aktiverad tänds LED-lampan med fast ljus. Tryck in T1对其进行 att stanga av flakten.

Andra hastighet (T2)

Tryck in T2 for att aktivera den andere hastigheten. När Funktionen ar aktiverad tänds LED-lampan med fast ljus. Tryck in T2对其进行 at stanga av flåkten.

Tredje hastigkeit och BOOSTER (förstärkaren) (T3)

När flakten ar inaktiverad och den Första och andra hastigheten ar aktiverade, kan den tredje hastigheten aktiveras genom att trycka in knappen T3 och LED-lampan tänds med fast ljus.

Ett andra tryck på T3,kommen att slå på booster-funktionen Booster-funktionen kan aktiveras endast after att den tredje hastigheden redan aktiverats. Nar booster-funktionen ar pāslagen, börjar LED-lampan T3 att blinka. Medan booster-funktionen ar igäng ar det möjlg att gå till den Första eller andra hastigheden genom att trycka in knappen for önskad hastigheten T1 eller T2,booster-funktionen stängs av och den valda hastigheten aktiveras.

När booster-funktionen ar pascalagen, tryck in T3 igen for att stanga av flakten.

Efter 5^ stangs booster-funktionen av automatiskt och den tredje hastigheten aktiveras automatiskt.

Timer (T4)

Timern kan aktiverasRARYden forsta erler andraer tredje hastigheten ar aktiverad. Nar fonctionen ar aktiverad, tands bade Timerns Led-lampa (T4) och lampan for den tidigare valda hastigheten (T1/T2/T3) med fast ljus.

Timern varar beroende pa den valda hastigheten:

Timern kan inte aktiveras nar booster-funktionen ar aktiverad.
Nar tiden gär ut stängs fläkten av Nar en hastigkeit ar tidsinställd, kan man gä over till andra hastigheter genom att trycka in knappen for onskad hastighet, denna procedurkommen att stänga av timern.

När en hastiget ar tidsinställd, kan man inaktivera timern, genom att trycka in T4,eller en av de andra inte aktiverade hastigheterna. För att stenga av fläkten, tryck på nytt in hastigheten for vilken man tidigare hade tillampat tidsinställningen.

Belysning (T5)

Belysningen kan aktiveras Near som helst genom att trycka in knappen T5. Near Funktionen ar aktiverad tands LED-lampan med fast ljus.

Installing filter

Aktiveringen aller inaktiveringen av filtres indicatorer kan utforas endast med avstangd flakt.

For att nα konfigurationsmenyn,tryck lange in T2+T3,en gängi menyn T1 börjar blinka.

Standardinställingen ar:

• fettfilter indicator (T2) tänds säledes aktiverat;

• luktfilter indicator (T3) släckt, säledes inte aktiverat.

T2 aktivera/inaktivera indikatorn for fetffiltret. T3

aktivera/inaktivera indikatorn für luktfiltret. For att lamna menyn, tryck länger på T1 eller vanta 10''

Aterställning filter

Fläkten anger regelbundet att filtre behöver genomgå underhäll:

• fettfilter var 40:e timme;
• luktfilter var 160:e timme.

I denna handelse, nar anvandaren ror vid vilken knapp som helst, med avstagd flakt komer gransnittet i 10'' att meddela tva typer av behov:

• om T1+T2 blinkar: underhall av fettfiltret;
• om T1+T3 blinkar: underhall av luktfiltret.

Under dessa 10^ ardet mojigt att aterstalla fetffiltret genom atttrycka in T1+T2 och aterstalla luktfiltret genom atttrycka in T1+T3 Vid avsutad aterstallning, blinkar knappkombinationen snabbt tva ganger. Gransnittet funger ar nu som vanligt. Observera:

Under de 10" , fungerar flakten normalt, men ingen aterkoppling ar synliga hastighetsknapparna. Om ingen procedur utfors under de 10" kommt LED-lamporna att sluta blinka och den synliga aterkopplingen atergar till den normala Funktionen.

Underhäll

Rengoring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Fig. 11

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengoras en gang i帽子en, med ett milt rengoringsmedel, for hand ell er diskmaskin, med lag temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfargas utan att detta på nagot sätt paverkar filtres uppsuŋningsfömagå.

När filtre skall monteras ur drar man i handtaget som lossas med hjälp av en fjader.

Kolfilter (gäller endast filterversionen)

Kolfiltret fangar upp obehagliga odorer som uppst i samband med matlageningen.

Runda Kolfilter

Applicera ett filter pa varje sida for att tacka motorflakthjulets bada skyddsgaller och vrid dem direfter medurs.

Vid nudmontering vrider man filtret moturs.

Kolfiltret mattas after en mer aller minde lang tidsperiod beroende pa i vilen utrackning flakten anvands, pa typen av matlagning och hur regelbundet fetffiltren rengors. Det ar under alla handelser nodvändigt att ersatta kolfilterpatronen minst var 4 manad.

Filtret kan INTE rengöras eller äteranvändas.

Fig. 12a

Aktivt kolfilter som kan rengöras

Kolfiltret kan tvattas varannan manad (eller nar indikatorn for filtrets matting - om sadan finns pa er modell - anger att detta ar nodvändigt) med varmt vatten och ett lampligt rengöringsmedel, eller i diskmaskin med 65^ (om filtretdiskas i diskmaskin skall ett fullstandigt program koras utan annan disk i maskinen).

Avlagsna allt overflodigt vatten utan att skada filret och torka det darefter iugnen med 100^ i 10 minuter.

Byt ut dynan vart tredje ar och varje gäng filten skadats.

Fig. 12b

Byte av Lampor

Fig. 10

Koppla ur apparaten fran elnaret.

Varning! Kontrollera att lamporna har svalnat innan ni vidror dem.

Byt ut den trasiga lampan med en lampa av somma typ enlistigt anvisingarna på markplaten erller intill flaktens lampa.

1. Ta bort skyddet med hjalp av en liters platt skruvmejsel erler liknande verktyg.
2. Byt ut den gamla glödlampan med en LED eller halogen, med sama egenskaper, som anges i etikettfunctorer aller i narheten av glödlampan:

LED-lampa: Kontakte det tekiska servicekontoret for byte av lysioderna.

Halogenlampor: 12V - 20W max - G4 (noga med att interora vid dem med handerna).

1. Stang plafondenigen (fixering genom intryckning).

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.

Merk! Strømledningen på skiftes ut av autorisert teknik service eller av en elektriker.

Montering

Førinstallasjonen:

När booster er slätt på kan man trykke enda en gang på T3 for à slå av avtrekkshetten.

Lyset kan aktiveres när som helst ved a trykke på tasten T5.

När funksjonen er aktivert vil LED-lampen tennes og lyse uavbrutt.

Aktivering og deaktivering av filterindikatorene kan kun gjores\ när avtrekkshetten er avslätt.

For a fā tilgang ti konfigurasjonsmenyen mā man holde innate

Kullfilter (kun med resirkulering av luften)

Vaskbart aktiv kullfilter
