Produkttyp	Lutande köksfläkt
Märke	ELICA
Modell	SHY S BL/A/60
Användning	Hushållsbruk
Installationsversion	Frånluft (utomhusavluftning) eller cirkulation (inomhusåtercirkulation)
Antal hastigheter	3 hastigheter + Booster
Boosterfunktion	Ja, aktivering från 3:e hastigheten, automatisk avstängning efter 5 minuter
Timer	Ja, justerbar tid beroende på hastighet (20 min på hastighet 1, 15 min på hastighet 2, 10 min på hastighet 3)
Belysning	LED-lampa (eller halogen beroende på version)
Fettfilter	Metall, diskmaskins- eller handtvättbar varje månad
Kol-filter	Aktivt, valfritt för cirkulationsversion, byte var 4:e månad (eller tvättbart beroende på typ)
Minsta installationsavstånd	45 cm för elektriska spisar, 65 cm för gas eller blandade
Elektrisk anslutning	Se märkskylt (typiskt 220-240 V)
Underhåll av fettfilter	Rengöring en gång i månaden
Byte av kol-filter	Var 4:e månad max (eller tvättbart var 2:a månad)
Lampa typ	LED (byte av servicepersonal) eller halogen 12V 20W max G4
Automatisk avstängning	Booster stängs av efter 5 minuter

Vanliga frågor - SHY S BL/A/60 ELICA

Vad är minsta avståndet mellan köksfläkten och spisen?

Minsta avståndet mellan kärlens stödyta och fläktens lägsta del måste vara minst 45 cm för elektriska spisar och 65 cm för gasspisar eller blandade spisar. Om spisens instruktioner anger ett större avstånd, följ dem.

Hur rengör man fettfiltret?

Det metalliska fettfiltret måste rengöras en gång i månaden. Använd ett icke-aggressivt rengöringsmedel för hand eller i diskmaskin på låg temperatur och kort program. Diskmaskinstvätt kan missfärga filtret men påverkar inte dess prestanda. För att demontera, dra i avtryckarens handtag.

Hur ofta måste jag byta kolfiltret?

Det aktiva kolfiltret (cirkulationsversion) måste bytas var 4:e månad som mest. Det kan inte rengöras eller återvinnas, förutom om det är ett tvättbart filter (i så fall rengör var 2:e månad och byt var 3:e år).

Hur aktiverar man boostern?

Boostern kan endast aktiveras när tredje hastigheten är aktiv. Tryck en gång på T3 för tredje hastigheten, sedan en andra gång på T3 för att aktivera boostern. LED T3 blinkar. Boostern stängs automatiskt av efter 5 minuter och återgår till tredje hastigheten. Du kan också växla till en lägre hastighet med T1 eller T2.

Vad gör man om belysningen inte fungerar?

Kontrollera först att lamporna är korrekt insatta. Om inte, sätt tillbaka dem. För LED-lampor, kontakta teknisk service. För halogenlampor 12V 20W max (typ G4), kan du själv byta dem med en liten skruvmejsel för att lossa taklampan. Se till att enheten är urkopplad innan du börjar.

Hur återställer man filterunderhållsindikatorn?

När indikatorn blinkar (T1+T2 för fettfilter, T1+T3 för kol-filter), tryck på motsvarande kombination (T1+T2 eller T1+T3) inom 10 sekunder efter att du tryckt på en knapp. LED-lamporna blinkar två gånger snabbt för att bekräfta återställningen.

Kan jag använda köksfläkten utan kolfilter?

Ja, om fläkten är installerad i frånluftsversion (utomhusavluftning). Kolfiltret behövs endast för cirkulationsversion. Om du använder cirkulationsversionen är kolfiltret nödvändigt för att absorbera lukter.

Hur installerar man fläkten i cirkulationsversion?

För cirkulationsversionen måste du lägga till ett aktivt kolfilter (ingår ej). Montera det över motorskyddsgallren (ett på varje sida) och vrid medurs. Se till att fläkten är urkopplad före installation.

Vad betyder blinkandet av knapparna T1+T2 eller T1+T3?

Det är indikatorn för filtermättnad. T1+T2 blinkar för att signalera att fettfiltret måste rengöras (var 40:e timme). T1+T3 blinkar för kolfiltret (var 160:e timme). Du har 10 sekunder på dig att återställa genom att trycka på motsvarande kombination.

Kan fläkten användas med en induktionshäll?

Ja, fläkten är kompatibel med alla typer av spisar, inklusive induktion. Respektera minsta avstånd på 45 cm (för elektriska spisar) och se till att fläkten är korrekt installerad. Installationsinstruktionerna är desamma.

BRUKSANVISNING SHY S BL/A/60 ELICA

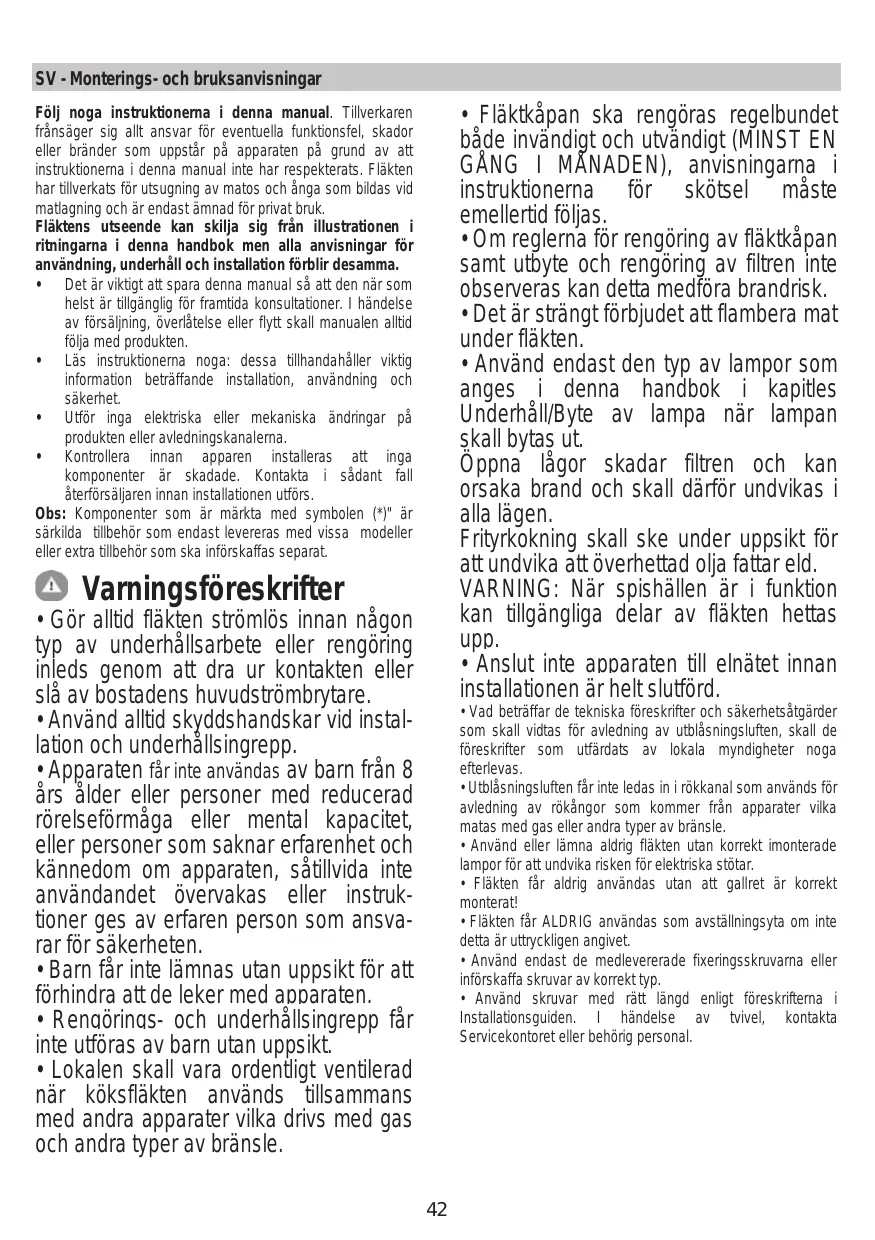

SV Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Obs: Komponenter som är märkta med symbolen (*) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som skall införskaffas separat.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. - Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

Fläktkåpan skall rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas. - Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk. - Det är strängt förbjudet att flambera mat under fläkten. - Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd. Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.
• Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar.
• Fläkten får aldrig användas utan att gallret är korrekt monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd, enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

A VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt på fläkten på minsta hastigheten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka hastigheten bara om det skulle uppstå mycket rök och ånga och använd ökad hastighet bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Frånluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

VARNING!

Avledningsröret medlevereras inte och skall införskaffas separat.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av problem.

Använd så kort rör som möjligt. ! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjar 90°). ! Undvik stora skillnader i rörets tvärsnittsarea.

Filtrerande version

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Installation

Minsta tillåtna avstånd mellan kokkärlets stödyta på spishällen och köksfläktens underkant är 45 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd ska detta respekteras.

Som beskrivits i installationsritningar utför 6 hål (diameter 8 mm, 40 mm djup), i de lägen som visas i bormallen, för att fixera huven fast och den öppna spisen. Kontrollera efter installationen att motorhuven och skorstenen är helt i linje.

Denna produkt är godkänd för installation på hällar med upp till 6 brännare.

! Elektrisk anslutning

Nätspänningen ska motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt ska denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats, ska en godkänd tvåpolig strömbrytare installeras som garanterar fullständig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

A VARNING!

Kontrollera innan fläktens krets ansluts till nätspänningen att den fungerar korrekt och är korrekt monterad.

Varning! Byte av elektrisk kabel ska utföras av auktoriserad servicetekniker i syfte att undvika alla typer av risker.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolffiltret/filtren om sådana är medlevererade (se även den härför gällande paragrafen). Denna/dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inuti i fläkten (av transportskäl), avlägsna eventuellt och spara.

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av vägg/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpliga för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Funktion

I	II	III>	L	O
T1	T2	T3	T4	T5

Tryck in T1 för att aktivera den första hastigheten. När funktionen är aktiverad tänds LED-lampan med fast ljus. Tryck in T1 för att stänga av fläkten.

Andra hastigheten (T2)

Tryck in T2 för att aktivera den andra hastigheten. När funktionen är aktiverad tänds LED-lampan med fast ljus. Tryck in T2 för att stänga av fläkten.

Tredje hastigheten och BOOSTER (förstärkaren) (T3)

När fläkten är inaktiverad och den första och andra hastigheten är aktiverade, kan den tredje hastigheten aktiveras genom att trycka in knappen T3 och LED-lampan tänds med fast ljus.

Ett andra tryck på T3 kommer att slå på booster-funktionen. Booster-funktionen kan aktiveras endast efter att den tredje hastigheten redan aktiverats. När booster-funktionen är påslagen, börjar LED-lampan T3 att blinka. Medan booster-funktionen är igång är det möjligt att gå till den första eller andra hastigheten genom att trycka in knappen för önskad hastighet T1 eller T2, booster-funktionen stängs av och den valda hastigheten aktiveras.

När booster-funktionen är påslagen, tryck in T3 igen för att stänga av fläkten.

Efter 5 minuter stängs booster-funktionen av automatiskt och den tredje hastigheten aktiveras automatiskt.

Timer (T4)

Timern kan aktiveras när den första, andra eller tredje hastigheten är aktiverad. När funktionen är aktiverad, tänds både timerns LED-lampa (T4) och lampan för den tidigare valda hastigheten (T1/T2/T3) med fast ljus.

Timern varar beroende på den valda hastigheten:

Timern kan inte aktiveras när booster-funktionen är aktiverad. När tiden går ut stängs fläkten av. När en hastighet är tidsinställd, kan man gå över till andra hastigheter genom att trycka in knappen för önskad hastighet, denna procedur kommer att stänga av timern.

När en hastighet är tidsinställd, kan man inaktivera timern genom att trycka in T4, eller en av de andra inte aktiverade hastigheterna. För att stänga av fläkten, tryck på nytt in hastigheten för vilken man tidigare hade tillämpat tidsinställningen.

Belysning (T5)

Belysningen kan aktiveras när som helst genom att trycka in knappen T5. När funktionen är aktiverad tänds LED-lampan med fast ljus.

Installera filter

Aktiveringen eller inaktiveringen av filterindikatorerna kan utföras endast med avstängd fläkt.

För att nå konfigurationsmenyn, tryck länge in T2+T3, en gång i menyn börjar T1 blinka.

Standardinställningen är:

• fettfilterindikator (T2) tänds således aktiverad;
• luktfilterindikator (T3) släckt, således inte aktiverad.

T2 aktivera/inaktivera indikatorn för fettfiltret. T3

aktivera/inaktivera indikatorn för luktfiltret. För att lämna menyn, tryck längre på T1 eller vänta 10''

Återställning filter

Fläkten anger regelbundet att filtret behöver genomgå underhåll:

• fettfilter var 40:e timme;
• luktfilter var 160:e timme.

I denna händelse, när användaren rör vid vilken knapp som helst, med avstängd fläkt, kommer gränssnittet i 10" att meddela två typer av behov:

• om T1+T2 blinkar: underhåll av fettfiltret;
• om T1+T3 blinkar: underhåll av luktfiltret.

Under dessa 10" är det möjligt att återställa fettfiltret genom att trycka in T1+T2 och återställa luktfiltret genom att trycka in T1+T3. Vid avslutad återställning blinkar knappkombinationen snabbt två gånger. Gränssnittet fungerar nu som vanligt. Observera:

Under de 10" fungerar fläkten normalt, men ingen återkoppling är synlig på hastighetsknapparna. Om ingen procedur utförs under de 10" kommer LED-lamporna att sluta blinka och den synliga återkopplingen återgår till den normala funktionen.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 11

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret ska rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret ska monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Runda kolfilter

Applicera ett filter på varje sida för att täcka motorfläkt hjulets båda skyddsgaller och vrid dem därefter medurs.

Vid nödmontering vrider man filtret moturs.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4:e månad.

Filtret kan INTE rengöras eller återanvändas.

Fig. 12a

Aktivt kolfilter som kan rengöras

Kolfiltret kan tvättas varannan månad (eller när indikatorn för filtrets mättning - om sådan finns på er modell - anger att detta är nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret och torka det därefter i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filtret skadats.

Fig. 12b

Byte av lampor

Fig. 10

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Byt ut den trasiga lampan med en lampa av samma typ enligt anvisningarna på märkplåten eller intill fläktens lampa.

1. Ta bort skyddet med hjälp av en liten platt skruvmejsel eller liknande verktyg.
2. Byt ut den gamla glödlampan med en LED eller halogen, med samma egenskaper, som anges i etiketten eller i närheten av glödlampan:

LED-lampa: Kontakta det tekniska servicekontoret för byte av lysdioderna.

Halogenlampor: 12V - 20W max - G4 (noga med att inte röra vid dem med händerna).

1. Stäng plafonden igen (fixering genom intryckning).

I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.

Merk! Strømledningen på skiftes ut av autorisert teknik service eller av en elektriker.

Montering

Førinstallasjonen:

När boostern är avstängd kan man trycka en gång till på T3 för att stänga av köksfläkten.

Ljuset kan aktiveras när som helst genom att trycka på knappen T5.

När funktionen är aktiverad tänds LED-lampan och lyser oavbrutet.

Aktivering och deaktivering av filterindikatorerna kan endast göras när köksfläkten är avstängd.

För att få åtkomst till konfigurationsmenyn måste man hålla in

Kolfilter (endast med luftrecirkulation)

Tvättbart aktivt kolfilter
