Produkttype	Skrå emhætte
Mærke	ELICA
Model	SHY S BL/A/60
Anvendelse	Husholdning
Installationsversion	Sugende (udadventilation) eller recirkulerende (indendørs recirkulation)
Antal hastigheder	3 hastigheder + Booster
Booster funktion	Ja, aktiveres fra 3. hastighed, automatisk stop efter 5 minutter
Timer	Ja, justerbar varighed afhængig af hastighed (20 min på hastighed 1, 15 min på hastighed 2, 10 min på hastighed 3)
Belysning	LED lampe (eller halogen afhængig af version)
Fedtfilter	Metal, kan vaskes i opvaskemaskine eller i hånden hver måned
Kulfilter	Aktivt, valgfrit til recirkulationsversion, udskiftning hver 4. måned (eller vaskbart afhængig af type)
Minimum installationsafstand	45 cm til elektriske kogeplader, 65 cm til gas eller blandede
Strømforsyning	Se typeskilt (typisk 220-240 V)
Vedligeholdelse af fedtfilter	Rengøring en gang om måneden
Udskiftning af kulfilter	Hver 4. måned maksimalt (eller vaskbart hver 2. måned)
Pæretype	LED (udskiftning af teknisk service) eller halogen 12V 20W max G4
Automatisk stop	Booster stopper efter 5 minutter

Ofte stillede spørgsmål - SHY S BL/A/60 ELICA

Hvad er minimumsafstanden mellem emhætten og kogepladen?

Minimumsafstanden mellem beholdernes støtteflade og den nederste del af emhætten skal være mindst 45 cm for elektriske kogeplader og 65 cm for gas- eller blandede kogeplader. Hvis kogepladens instruktioner angiver en større afstand, følg disse.

Hvordan rengør jeg fedtfilteret?

Metal fedtfilteret skal rengøres en gang om måneden. Brug et ikke-aggressivt rengøringsmiddel i hånden eller i opvaskemaskine ved lav temperatur og kort program. Vask i opvaskemaskine kan misfarve filteret, men påvirker ikke dets ydeevne. For at afmontere det, træk i fjederhåndtaget.

Hvor ofte skal jeg udskifte kulfilteret?

Aktivt kulfilter (recirkulationsversion) skal udskiftes hver 4. måned maksimalt. Det kan ikke rengøres eller regenereres, medmindre det er et vaskbart filter (i så fald rengøres hver 2. måned og udskiftes hvert 3. år).

Hvordan aktiverer jeg boosteren?

Boosteren kan kun aktiveres, når tredje hastighed er aktiv. Tryk én gang på T3 for tredje hastighed, derefter en anden gang på T3 for at aktivere boosteren. LED T3 blinker. Boosteren stopper automatisk efter 5 minutter og vender tilbage til tredje hastighed. Du kan også skifte til en lavere hastighed med T1 eller T2.

Hvad gør jeg, hvis belysningen ikke virker?

Kontroller først, at pærerne er korrekt indsat. Hvis ikke, sæt dem på plads. For LED-pærer, kontakt teknisk service. For halogenpærer 12V 20W max (type G4) kan du selv udskifte dem ved at bruge en lille skruetrækker til at afmontere loftslampehuset. Sørg for, at apparatet er frakoblet, før du rører ved noget.

Hvordan nulstiller jeg filtervedligeholdelsesindikatoren?

Når indikatoren blinker (T1+T2 for fedtfilter, T1+T3 for kulfilter), tryk på den tilsvarende kombination (T1+T2 eller T1+T3) inden for 10 sekunder efter at have rørt en tast. LED'erne blinker to gange hurtigt for at bekræfte nulstillingen.

Kan jeg bruge emhætten uden kulfilter?

Ja, hvis emhætten er installeret i sugende version (udadventilation). Kulfilteret er kun nødvendigt til recirkulationsversionen. Hvis du bruger filterversionen, er kulfilteret uundværligt for at absorbere lugte.

Hvordan installerer jeg emhætten i filterversion?

Til filterversionen skal du tilføje et aktivt kulfilter (medfølger ikke). Monter det som dækning over motorens beskyttelsesgitre (et på hver side) og drej med uret. Sørg for, at emhætten er frakoblet før installation.

Hvad betyder blinken af tasterne T1+T2 eller T1+T3?

Det er filtermætningsindikatoren. T1+T2 blinker for at indikere, at fedtfilteret skal rengøres (hver 40. time). T1+T3 blinker for kulfilteret (hver 160. time). Du har 10 sekunder til at nulstille ved at trykke på den tilsvarende kombination.

Kan emhætten bruges med en induktionskogeplade?

Ja, emhætten er kompatibel med alle typer kogeplader, herunder induktion. Overhold minimumsafstanden på 45 cm (for elektriske kogeplader) og sørg for, at emhætten er korrekt installeret. Installationsinstruktionerne forbliver de samme.

BRUGSANVISNING SHY S BL/A/60 ELICA

DA Bruger- og monteringsvejledning

Tredje hastighed og BOOSTER (effektforstærker) (T3)

Når emhætten er deaktiveret, eller hvis den er stillet ind på første eller anden hastighed, kan tredje hastighed aktiveres ved at trykke på knappen T3. Lampen vil tænde og lyse uafbrudt. Ved at trykke på T3 slår man booster til. Booster kan kun aktiveres, når tredje hastighed allerede er blevet aktiveret. Når booster er tændt, vil lampen T3 begynde at blinke. Når booster er i drift, kan man gå over til første og anden hastighed ved at trykke på ønsket hastighedsknap T1 eller T2. Booster vil slå sig fra, og valgt hastighed vil aktiveres.

Sæt et på hver side, som skal dække begge beskyttelsesgitrene til motorens rotor, og drej med uret.

Drej mod uret for at afmontere.

Halogenlamper: 12V - 20W max - G4 (pas på ikke at røre dem med hænderne).

Hvis belysningen ikke skulle virke, så kontroller, at pærerne er sat korrekt på plads, før du henvender dig til teknisk assistance.

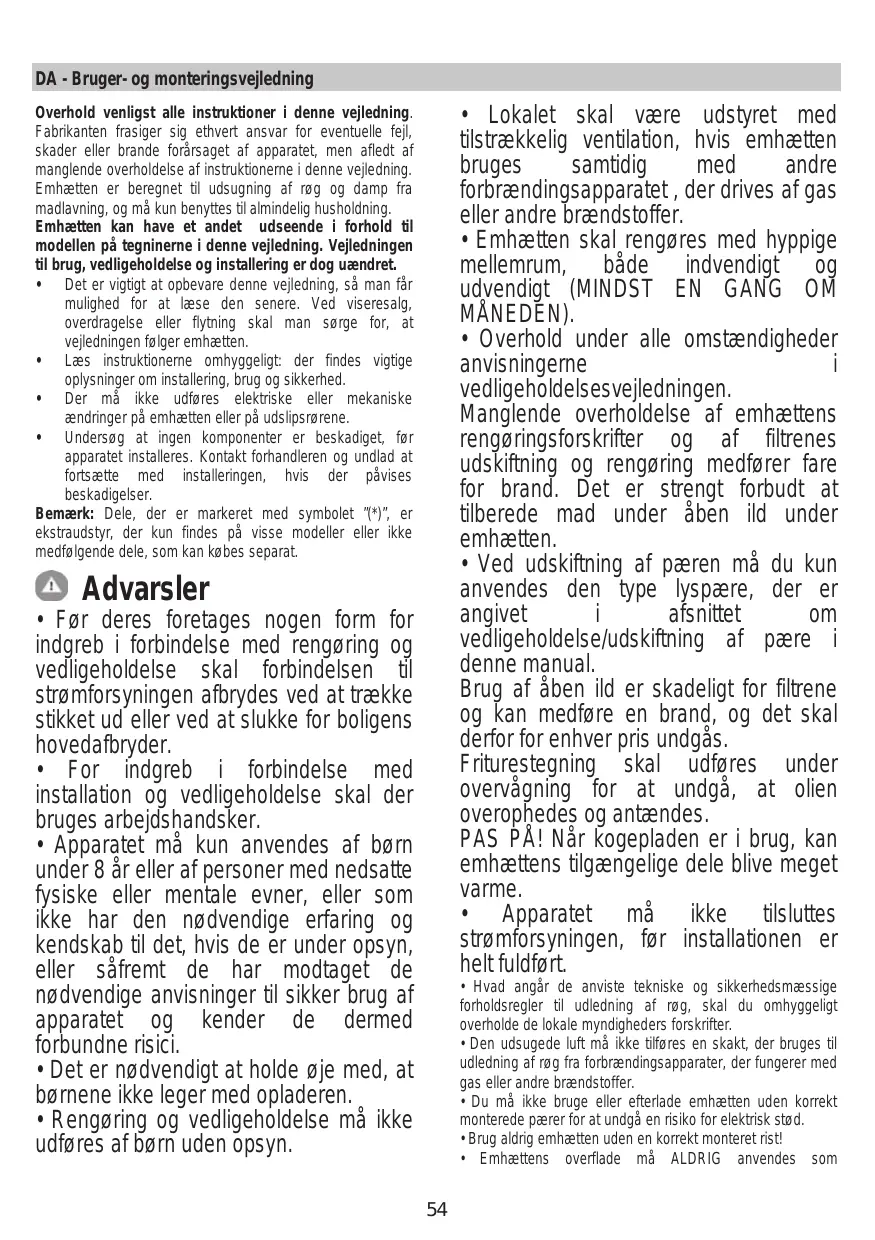

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

Det er vigtigt at opbevare denne vejledning, så man har mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. - Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installation, brug og sikkerhed. - Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene. - Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.

Bemærk: Dele, der er markeret med symbolet (^*) , er ekstraudstyr, der kun findes på visse modeller eller ikke medfølgende dele, som kan købes separat.

Advarsler

• Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse, skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
• Det er vigtigt at holde øje med, at børnene ikke leger med opladeren.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer.
• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN). Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen. Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.
• Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual. Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås. Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes. PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme. Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført.
• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter. Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
• Du må ikke bruge eller efterlade emhætten uden den korrekt monterede pære for at undgå en risiko for elektrisk stød.
• Brug aldrig emhætten uden en korrekt monteret rist! Emhættens overflade må ALDRIG anvendes som

afsætningsplade, med mindre dette er udtrykkeligt angivet.

• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen eller - såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

ADVARSEL!

• Hvis der ikke monteres de skruer og fastspændingsanordninger, som er angivet i anvisningerne, kan der opstå risiko for elektriske problemer.
• Brug ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materialer, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad, og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bevare udsugningseffektiviteten. Rens fedtfiltret/fedtfiltrene, når det er nødvendigt for at bevare filtrereffektiviteten. Anvend den største kanaldiameter for at optimere effektiviteten og minimere støjen.

Brug

Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Udsugningsudgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

Benyt et rør, der er så kort som muligt. Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90°). Undgå drastiske ændringer i rørets tværsnit.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 45 cm ved elektriske kogeplader, og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal denne overholdes.

Som beskrevet på installationsskitserne, bor du 6 huller (Ø 8 mm, dybde 40 mm) i de positioner, der er vist på boremallen, for at fastgøre emhætten og beslaget, der støtter skorstenen. Kontrollér efter installationen, at emhætte og skorsten er perfekt opstillet.

Produktet er godkendt til installation over kogeplader med op til højst 6 blus.

Elektrisk tilslutning

Netspændingen skal svare til spændingen angivet på typeskiltet indvendigt i emhætten. Hvis emhætten er udstyret med et stik, skal den tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med gældende standarder. Stikkontakten skal også være let tilgængelig efter installationen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke er placeret i et område, der er let tilgængeligt efter installationen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sikrer fuld afbrydelse fra elnettet under forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er monteret korrekt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

OBS! Forsyningsledningen må kun udskiftes af den autoriserede tekniske service for at undgå alle risici.

Montering

Før installation:

• Undersøg, at det købte produkt har passende dimensioner til det valgte installationssted.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave. Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

Emhætten er udstyret med fastgørelses-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådføre sig med en kvalificeret tekniker for at sikre, at materialerne er egnede og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkeligt robust til at bære emhættens vægt.

Første hastighed (T1)

Tryk på T1 for at aktivere første hastighed. Lysdioden tænder med fast lys, når funktionen er aktiveret. Tryk igen på T1 for at slukke emhætten.

Anden hastighed (T2)

Tryk på T2 for at aktivere anden hastighed. Lysdioden tænder med fast lys, når funktionen er aktiveret. Tryk igen på T2 for at slukke emhætten.

Tredje hastighed og BOOSTER (forstærker) (T3)

Når emhætten er deaktiveret, eller første eller anden hastighed er aktiveret, kan tredje hastighed aktiveres ved at trykke på knappen T3, og lysdioden tænder med fast lys. Boosteren tænder, hvis man trykker på T3 igen. Boosteren kan kun aktiveres, når tredje hastighed er aktiveret. Lysdiode T3 begynder at pulsere, når boosteren tænder. Mens boosteren er i drift, er det muligt at skifte til første eller anden hastighed ved at trykke på den ønskede hastighedsknap T1 eller T2; boosteren slukker, og den valgte hastighed aktiveres.

Tryk igen på T3 for at slukke emhætten, når boosteren er tændt.

Efter 5' slukker boosteren automatisk, og tredje hastighed aktiveres automatisk.

Timer (T4)

Timeren kan aktiveres, når første, anden eller tredje hastighed er aktiveret. Når funktionen er aktiveret, tænder både lysdioden for Timer (T4) og for den tidligere valgte hastighed (T1/T2/T3) med fast lys.

Timerens varighed afhænger af den valgte hastighed:

Første hastighed T1 = varighed 20'

Anden hastighed T2 = varighed 15'

Tredje hastighed T3 = varighed 10'.

Timeren kan ikke aktiveres, når boosteren er aktiv. Emhætten slukker, når tiden udløber. Når en hastighed er tidsindstillet, kan man skifte til andre hastigheder ved at trykke på knappen for den ønskede hastighed; hermed slukkes timeren.

Når en hastighed er tidsindstillet, kan man deaktivere timeren ved at trykke på T4 eller en af de to andre ikke-aktive hastigheder. For at slukke emhætten skal man igen trykke på den hastighed, der tidligere blev tidsindstillet.

Lys (T5)

Lyset kan tændes når som helst ved at trykke på tasten T5. Lysdioden tænder med fast lys, når funktionen er aktiveret.

Indstilling af filter

Filterets indikatorer kan kun aktiveres eller deaktiveres med slukket emhætte.

Tryk længe på T2+T3 for at åbne konfigurationsmenuen, T1 begynder at blinke, når du er i menuen.

Standardindstillingen er:

• fedtfilter indikator (T2) tændt, derfor aktiv;

-lugtfilter indikator (T3) slukket, derfor ikke aktiv.

T2 aktiverer/deaktiverer fedtfilterindikatoren. T3

aktiverer/deaktiverer lugtfilterindikatoren. Tryk længe på T1 eller vent 10 sekunder for at forlade menuen

Gendannelse af filter

Emhætten signalerer med jævne mellemrum, at filtrene skal vedligeholdes:

• fedtfilter hver 40 timer;
• lugtfilter hver 160 timer.

I dette tilfælde signalerer grænsefladen to typer behov i 10 sekunder, når emhætten er slukket, og brugeren berører en vilkårlig knap:

• hvis T1+T2 pulser: vedligeholdelse af fedtfilter;
• Hvis T1+T3 pulser: vedligeholdelse af lugtfilter.

I løbet af de 10'' er det muligt at gendanne fedtfilteret ved at trykke på T1+T2 og gendanne lugtfilteret ved at trykke på T1+T3. Efter afsluttet gendannelse blinker kombinationerne af knapper hurtigt to gange. Grænsefladen fungerer nu som sædvanligt.

Advarsel:

I løbet af de 10'' fungerer emhætten normalt, men der vil ikke være visuel feedback på hastighedsknapperne. Hvis der ikke udføres noget indgreb i løbet af de 10'', stopper lysdioderne med at pulsere, og den visuelle feedback vender tilbage til normal.

Vedligeholdelse

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!

Fedtfilter

Fig. 11

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres en gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Filteret opfanger lugt fra madlavning.

Rundt kulfilter

Læg et filter til dækning i højre side af beskyttelsesristene for motorens drejehjul, og drej derefter med uret.

Ved afmontering skal man dreje mod uret.

Kulfilteret skal udskiftes hver 4. måned, hvis emhætten ikke benyttes intensivt, ellers oftere.

Kulfilteret kan IKKE vaskes eller genanvendes.

Fig. 12a

Filter med aktiv kul der kan vaskes

Kulfilteret kan vaskes hver anden måned (eller når signaleringssystemet angiver mætning af filtrene - hvis denne funktion er til stede på den købte model) i varmt vand og med egnede rengøringsmidler, eller i opvaskemaskine på 65°C (ved vask i opvaskemaskinen skal der udføres en komplet opvaskecyklus uden andet køkkengrej i maskinen).

Fjern det overskydende vand uden at ødelægge filteret; læg derefter filteret i ovnen i 10 minutter ved 100°C for at tørre det helt.

Udskift den lille madras hver 3. år, og når kluden er beskadiget.

Fig. 12b

Udskiftning af lyspærerne

Fig. 10

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde, før de berøres.

Udskift den beskadigede pære med en pære af samme type i overensstemmelse med specifikationerne på etiketten eller oplysningerne ved siden af pæren på emhætten.

1. Træk skærmen ud ved at lirke med en lille skruetrækker eller lignende.
2. Udskift den beskadigede pære med en lysdiode eller med en halogenpære med samme karakteristikker, afhængigt af specifikationerne der står på skiltet eller i nærheden af pæren.

Lysdiode: Ved udskiftning bedes man kontakte den tekniske servicetjeneste.

Halogenpære: 12V - 20W maks. - G4 (pas på, ikke at berøre med bare hænder).

1. Luk skærmen (snap-lås).

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.
