BRUGSANVISNING SHY S WH/A/90 ELICA
DA Bruger- og monteringsvejledning
Tredje hastighed og BOOSTER (effektforstærker) (T3)
Når emhætten er deaktiveret, eller hvis den er stillet ind på første eller anden hastighed, kan tredje hastighed aktiveres ved at trykke på knappen T3. Lampen vil tænde og lyse uafbrudt. Ved at trykke på T3 slår man booster til. Booster kan kun aktiveres, når tredje hastighed allerede er blevet aktiveret. Når booster er tændt, vil lampen T3 begynde at blinke. Når booster er i drift, kan man gå over til første og anden hastighed ved at trykke på ønsket hastighedsknap T1 eller T2. Booster vil slå sig fra, og valgt hastighed vil aktiveres.
Når funktionen er aktiveret, vil LED-lampen tænde og lyse uafbrudt.
Sæt et dæksel på hver side, som skal dække begge beskyttelsesgitrene til motorens rotor, og drej med uret.
Drej mod uret for at afmontere.
LED-lampe: Henvend dig til teknisk service, når LED-pærerne skal skiftes ud.
Halogenlamper: 12V - 20W max - G4 (pas på ikke at røre dem med hænderne).
Hvis belysningen ikke skulle virke, så kontroller, at lyspærerne er sat korrekt på plads, før du henvender dig til teknisk assistance.

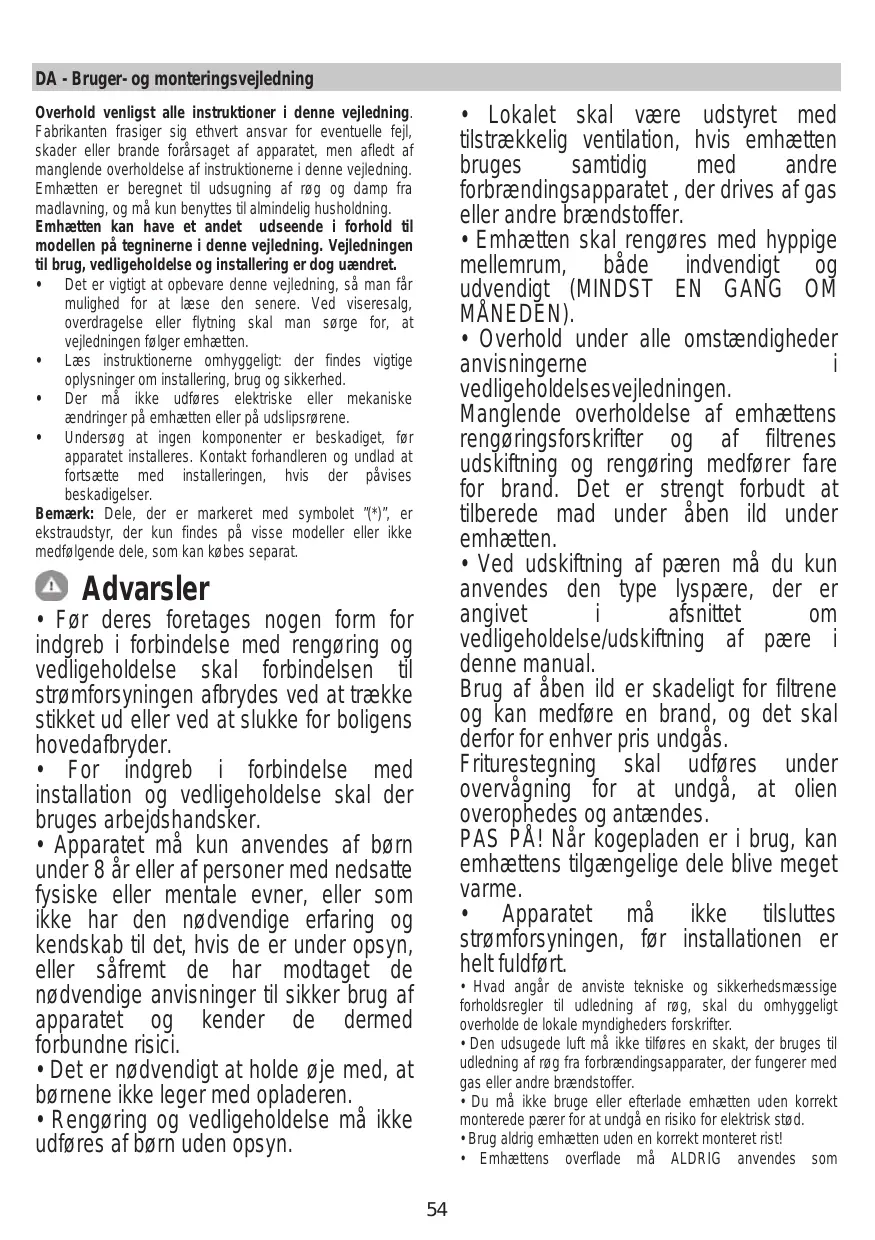

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning og må kun benyttes til almindelig husholdning.
Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.
Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. - Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installation, brug og sikkerhed. - Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene. - Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.
Bemærk: Dele, der er markeret med symbolet (*), er ekstraudstyr, der kun findes på visse modeller eller ikke medfølgende dele, som kan købes separat.
Advarsler
- Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse, skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
- For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
- Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
- Det er vigtigt at holde øje med, at børnene ikke leger med opladeren.
- Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
- Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer.
- Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN). Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen. Manglende overholdelse af emhættens rengøringsforskrifter og af filtrene udskiftning og rengøring medfører brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.
- Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual. Brug af åben ild er skadeligt for filtrene og kan medføre brand, og det skal derfor for enhver pris undgås. Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes. PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme. Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført.
- Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter. Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
- Du må ikke bruge eller efterlade emhætten uden den korrekt monterede pære for at undgå en risiko for elektrisk stød.
- Brug aldrig emhætten uden en korrekt monteret rist! Emhættens overflade må ALDRIG anvendes som
afsætningsplade, med mindre dette er udtrykkeligt angivet.
- Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen – eller, såfremt de ikke medfølger – skal du indkøbe den korrekte type skruer.
- Brug skruer af korrekt længde, som anført i installationsvejledningen.
- I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.
ADVARSEL!
- Hvis der ikke monteres de skruer og fastspændingsanordninger, som angivet i anvisningerne, kan der opstå risiko for elektriske problemer.
- Brug ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.
Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).
Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.
Elektrisk og elektronisk udstyr er mærket med nedenstående
overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.
Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.
- Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad, og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bevare udsugningseffektiviteten. Rens fedtfiltret/fedtfiltrene, når det er nødvendigt for at bevare filtereffektiviteten. Anvend den største kanaldiameter for at optimere effektiviteten og minimere støjen.
Brug
Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.
Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.
Udsugningsudgave
Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.
OBS!
Udledningsrøret leveres ikke, og skal købes.
Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.
OBS!
Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.
Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudgangen (studsflange).
Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.
Producenten fralægger sig ethvert ansvar i forbindelse hermed.
Benyt et rør, der er så kort som muligt. Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90°). Undgå drastiske ændringer i rørets tværsnit.
Filtrerende udgave
Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.
Installering
Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 45 cm ved elektriske kogeplader, og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.
Hvis gaskomfurets vejledning angiver en større afstand, skal denne overholdes.
Som beskrevet på installationssættene, udbor 6 huller (Ø 8 mm, dybde 40 mm) i positionerne, der er vist på udboringsskabelonen, for at fastgøre emhætten og bøjlen, der støtter skorstenen. Kontrollér efter installationen, at emhætte og skorsten er perfekt opstillet.
Produktet er godkendt til installation over kogeplader med op til højst 6 blus.
Elektrisk tilslutning
Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installationen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installationen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sikrer fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.
OBS!
Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.
Obs! Forsyningsledningen må udelukkende udskiftes af den autoriserede tekniske service, så alle risici kan undgås.
Montering
Før installation:
- Undersøg, at det købte produkt har passende dimensioner til det valgte installationssted.
- Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave. Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.
Emhætten er udstyret med fastgørelses-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådføre sig med en kvalificeret tekniker for at sikre, at materialerne er egnede og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.
Første hastighed (T1)
Tryk på T1 for at aktivere første hastighed. Lysdioden tænder med fast lys, når funktionen er aktiveret. Tryk igen på T1 for at slukke emhætten.
Anden hastighed (T2)
Tryk på T2 for at aktivere anden hastighed. Lysdioden tænder med fast lys, når funktionen er aktiveret. Tryk igen på T2 for at slukke emhætten.
Tredje hastighed og BOOSTER (forstærker) (T3)
Når emhætten er deaktiveret, eller første eller anden hastighed er aktiveret, kan tredje hastighed aktiveres ved at trykke på knappen T3, og lysdioden tænder med fast lys. Boosteren tænder, hvis man trykker på T3 igen. Boosteren kan kun aktiveres, når tredje hastighed er aktiveret. Lysdiode T3 begynder at pulsere, når boosteren tænder. Mens boosteren er i drift, er det muligt at skifte til første eller anden hastighed ved at trykke på den ønskede hastighedsknap T1 eller T2. Boosteren slukker, og den valgte hastighed aktiveres.
Tryk igen på T3 for at slukke emhætten, når boosteren er tændt.
Efter 5' slukker boosteren automatisk, og tredje hastighed aktiveres automatisk.
Timer (T4)
Timeren kan aktiveres, når første, anden eller tredje hastighed er aktiveret. Når funktionen er aktiveret, tænder både lysdioden for Timer (T4) og for den tidligere valgte hastighed (T1/T2/T3) med fast lys.
Timerens varighed afhænger af den valgte hastighed:
Første hastighed T1 = varighed 20'
Anden hastighed T2 = varighed 15'
Tredje hastighed T3 = varighed 10'.
Timeren kan ikke aktiveres, når boosteren er aktiv. Emhætten slukker, når tiden udløber. Når en hastighed er tidsindstillet, kan man skifte til andre hastigheder ved at trykke på knappen for den ønskede hastighed, hermed slukkes timeren.
Når en hastighed er tidsindstillet, kan man deaktivere timeren ved at trykke på T4, eller på en af de to andre ikke-aktive hastigheder. For at slukke emhætten skal man igen trykke på den hastighed, der tidligere blev tidsindstillet.
Lys (T5)
Lyset kan tændes når som helst ved at trykke på tasten T5. Lysdioden tænder med fast lys, når funktionen er aktiveret.
Indstilling af filter
Filterets indikatorer kan kun aktiveres eller deaktiveres med slukket emhætte.
Tryk længe på T2+T3 for at åbne konfigurationsmenuen. T1 begynder at blinke, når du er i menuen.
Standardindstillingen er:
- Fedtfilterindikator (T2) tændt, derfor aktiv;
Lugtfilterindikator (T3) slukket, derfor ikke aktiv.
T2 aktiverer/deaktiverer fedtfilterindikatoren. T3 aktiverer/deaktiverer lugtfilterindikatoren. Tryk længe på T1 eller vent 10 sekunder for at forlade menuen.
Gendannelse af filter
Emhætten signalerer med jævne mellemrum, at filtrene skal vedligeholdes:
- Fedtfilter hver 40 timer; lugtfilter hver 160 timer.
I dette tilfælde signalerer grænsefladen to typer behov i 10 sekunder, når emhætten er slukket, og brugeren berører en vilkårlig knap:
- Hvis T1+T2 pulser: vedligeholdelse af fedtfilter;
- hvis T1+T3 pulser: vedligeholdelse af lugtfilter.
I løbet af de 10" er det muligt at gendanne fedtfilteret ved at trykke på T1+T2 og gendanne lugtfilteret ved at trykke på T1+T3. Efter afsluttet gendannelse blinker kombinationerne af knapper hurtigt to gange. Grænsefladen fungerer nu som sædvanligt.
Advarsel:
I løbet af de 10" fungerer emhætten normalt, men der vil ikke være visuel feedback på hastighedsændringerne. Hvis der ikke udføres noget indgreb i løbet af de 10", stopper lysdioderne med at pulsere, og den visuelle feedback vender tilbage til normal.
Vedligeholdelse
Rengøring
Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VAKUUM ELLER ANDET UDSTYR TIL RENGØRING.
Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!
Fedtfilter
Fig. 11
Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.
Fedtfilteret skal rengøres en gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.
Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.
Træk i fjederhåndtaget for at afmontere fedtfilteret.
Kulfilter (kun den filtrerende udgave)
Filteret opfanger lugt fra madlavning.
Rundt kulfilter
Læg et filter til dækning i højre side af beskyttelsesristene for motorens drejehjul, og drej derefter med uret.
Ved afmontering skal man dreje mod uret.
Kulfilteret skal udskiftes hver 4. måned, hvis emhætten ikke benyttes intensivt, ellers oftere.
Kulfilteret kan IKKE vaskes eller genanvendes.
Fig. 12a
Filter med aktiv kul der kan vaskes
Kulfilteret kan vaskes hver anden måned (eller når signaleringssystemet angiver mætning af filtrene - hvis denne funktion er til stede på den købte model) i varmt vand og med egnede rengøringsmidler, eller i opvaskemaskine på 65°C (ved vask i opvaskemaskinen skal der udføres en komplet opvaskecyklus uden andet køkkengrej i maskinen).
Fjern det overskydende vand uden at ødelægge filteret; læg derefter filteret i ovnen i 10 minutter ved 100°C for at tørre det helt.
Udskift den lille madras hver 3. år, og når kluden er beskadiget.
Fig. 12b
Udskiftning af lyspærene
Fig. 10
Afbryd apparatet fra el-nettet.
Pas på! Sørg for at pærerne er kolde, før de berøres.
Udskift den beskadigede pære med en pære af samme type i overensstemmelse med specifikationerne på etiketten eller oplysningerne ved siden af pæren på emhætten.
- Træk skærmen ud ved at lirke med en lille skruetrækker eller lignende.
- Udskift den beskadigede pære med en lysdiode eller med en halogenpære med samme karakteristika, afhængigt af specifikationerne der står på skiltet eller i nærheden af pæren.
Lysdiode: Ved udskiftning bedes man kontakte den tekniske servicetjeneste.
Halogenpære: 12V - 20W maks. - G4 (pas på, ikke at berøre med bare hænder).
- Luk skærmen (snap-lås)
Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.
