MANUAL DE USUARIO SHY S WH/A/90 ELICA

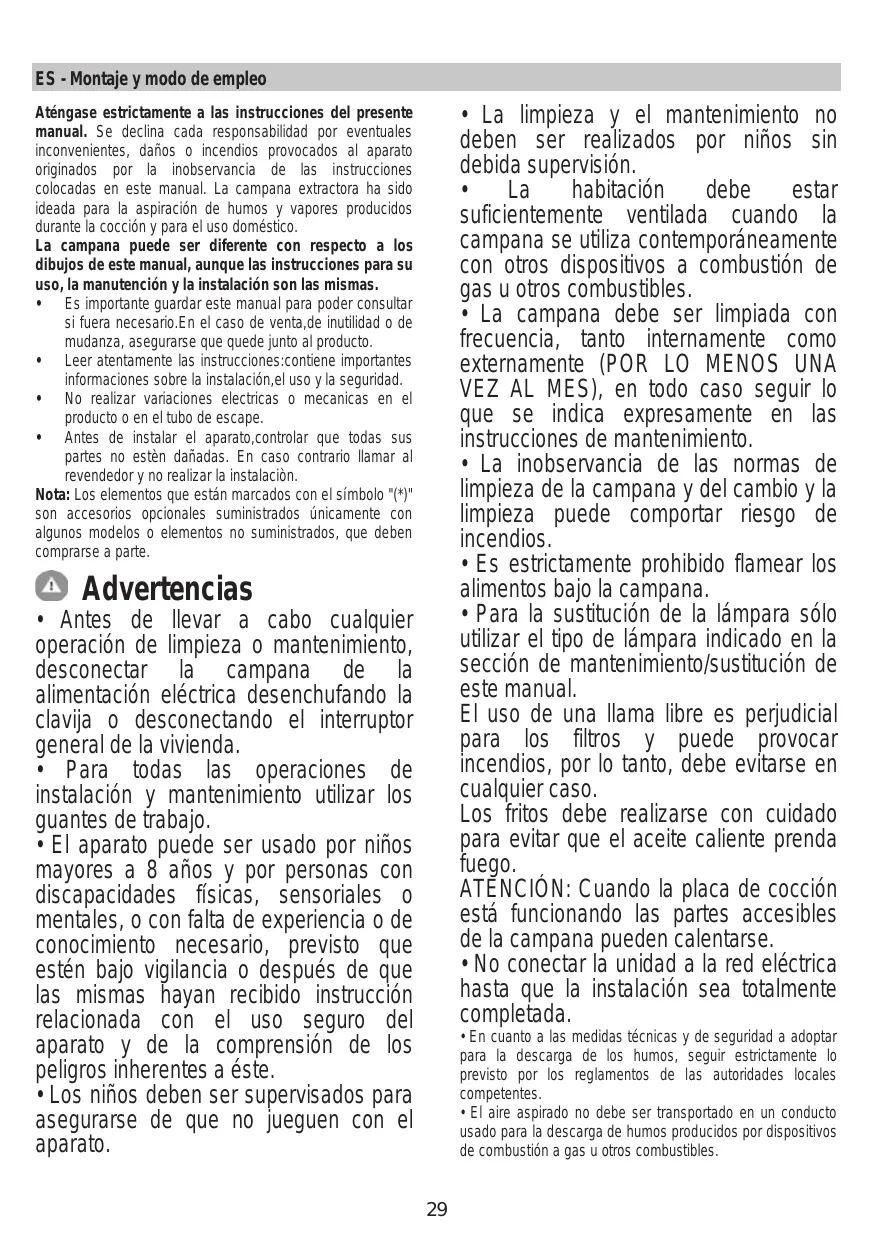

ES Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
La campana puede ser diferente respecto a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.
- Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
- No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
- Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
Nota: Los elementos que están marcados con el símbolo (*) son accesorios OPCIONALES suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse aparte.
Advertencias
- Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
- Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
- El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
- Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
- La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
- La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
- La campana debe ser limpiada con frecuencia, tanto interna como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
- La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza de los filtros puede comportar riesgo de incendios.
- Está estrictamente prohibido flamear los alimentos bajo la campana.
- Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual. El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso. Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.
- No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
- En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
- El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
- No utilizar ni instalar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
- ¡No utilizar nunca la campana sin la rejilla montada correctamente!
- La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.
- Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
- En caso de duda, consultar el centro de asistencia autorizada o un personal similar calificado.
¡ATENCIÓN!
- Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se puede incurrir en riesgos de naturaleza eléctrica.
- No utilizar con un programador, temporizador, mando a distancia o cualquier otro dispositivo que se active automáticamente.
Este aparato está marcado con el CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario llevarlo a un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su municipalidad, con el servicio de eliminación de residuos urbanos o con la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaciones: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual para optimizar el rendimiento y minimizar el ruido.
Utilización
La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
La campana está diseñada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.
Versión aspirante
El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.
¡ATENCIÓN!
El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.
¡ATENCIÓN!
Si la campana está provista de filtro de carbón, hay que sacarlo.
Conectar la campana a los tubos y a los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diámetro inferior determina una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se deslinda responsabilidad.
¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! Evite los cambios drásticos en la sección del conductor.
Versión filtrante
El aire aspirado será desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.
Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.
Instalación
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 45 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
Como se describe en los gráficos sobre la instalación, realizar 6 agujeros (8 mm de diámetro, 40 mm de profundidad) en las posiciones indicadas en la plantilla de perforado, para poder fijar la campana y el soporte de la chimenea. Verificar al final de la instalación que la campana y la chimenea estén perfectamente alineadas.
El producto es apto para instalaciones sobre planos de cocción con máximo 6 hornillas.
Conexión eléctrica
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
¡ATENCIÓN!
Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
¡Atención! La sustitución del cable de alimentación debe ser efectuada por el servicio de asistencia técnica autorizado, de manera de evitar todo tipo de riesgo.
Montaje
Antes de comenzar con la instalación:
- Asegurar que el producto adquirido sea de las dimensiones apropiadas para la zona de instalación escogida.
- Quitar el/los filtro(s) de carbón activo (*) si es provisto (ver el párrafo relativo).
Este/estos va/van montado(s) nuevamente si se desea realizar la campana en versión filtrante.
- Verificar que en el interior de la campana no haya (por motivos de transporte) materiales suministrados (como por ejemplo bolsas con tornillos ( ), garantías ( ), etc.), eventualmente quitarlos y conservarlos.
La campana trae accesorios y elementos de fijación adecuados para la mayor parte de paredes. De otro modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.
Funcionamiento
Primera velocidad (T1)
Pulse T1 para activar la primera velocidad. Cuando la función está activada, el LED se enciende con luz fija. Pulse de nuevo T1 para apagar la campana.
Segunda velocidad (T2)
Pulse T2 para activar la segunda velocidad. Cuando la función está activada, el LED se enciende con luz fija. Pulse de nuevo T2 para apagar la campana.
Tercera velocidad y función BOOSTER (T3)
Cuando la campana está desactivada o la primera o segunda velocidad está activada, se puede activar la tercera velocidad pulsando el botón T3 y el LED se enciende con luz fija.
Pulsando de nuevo T3, se activa la función booster. La función booster se puede activar solamente cuando la tercera velocidad ya ha sido activada. Cuando la función booster está encendida, el LED T3 comenzará a parpadear. Mientras que la función booster está funcionando, se puede pasar a la primera o a la segunda velocidad pulsando el botón de velocidad deseado T1 o T2, la función booster se apagará y se activará la velocidad seleccionada.
Cuando la función booster está encendida, pulse de nuevo T3 para apagar la campana.
Después de 5 minutos, la función booster se apaga automáticamente y la tercera velocidad se activa automáticamente.
Temporizador (T4)
El temporizador se puede activar cuando está activada la primera, la segunda o la tercera velocidad. Cuando la función está activada, tanto el LED del temporizador (T4) como el de la velocidad seleccionada anteriormente (T1/T2/T3) se encienden con luz fija.
La duración de activación del temporizador depende de la velocidad seleccionada:
Primera velocidad T1 = duración 20'
Segunda velocidad T2 = duración 15'.
Tercera velocidad: T3 = duración 10'.
El temporizador no se puede activar cuando la función booster está activada. Cuando finaliza el intervalo de tiempo, la campana se apaga. Cuando una velocidad está temporizada, se pueden usar otras velocidades pulsando el botón de velocidad deseado; esta operación apagará el temporizador.
Cuando una velocidad está temporizada, se puede desactivar el temporizador pulsando T4, o bien una de las otras dos velocidades no activadas. Para apagar la campana, pulse de nuevo la velocidad a la que había sido aplicada anteriormente la temporización.
Luz (T5)
La luz se puede activar en cualquier momento pulsando el botón T5. Cuando la función está activada, el LED se enciende con luz fija.
Ajuste del filtro
La activación o desactivación de los indicadores del filtro se puede efectuar únicamente cuando la campana está apagada.
Para acceder al menú de ajuste, pulse de manera prolongada
T2+T3; tras acceder al menú, T1 comenzará a parpadear.
A continuación, el ajuste predefinido:
- Indicador de filtro de grasa (T2) encendido, por tanto activado;
- Indicador de filtro de olores (T3) apagado, por tanto no activado.
T2 activa/desactiva el indicador del filtro de grasa. T3 activa/desactiva el indicador del filtro de olores. Para salir del menú, pulse de manera prolongada T1 o bien espere 10 segundos.
Restablecimiento del filtro
La campana señaliza a intervalos de tiempo regulares que los filtros deben ser sometidos a mantenimiento:
- Filtro de grasa cada 40 horas;
- filtros de olores cada 160 horas.
En este caso, con la campana apagada, cuando el usuario toque un botón cualquiera, la interfaz señalizará durante 10" dos temas de necesidad:
- si T1+T2 parpadean: mantenimiento filtro de grasa;
- si T1+T3 parpadean: mantenimiento filtro de olores.
Durante los 10" es posible restablecer el filtro de grasa pulsando T1+T2 y restablecer el filtro de olores pulsando T1+T3. Al final del restablecimiento, las combinaciones de botones se encenderán dos veces de modo intermitente. La interfaz ahora funciona normalmente.
Atención:
Durante los 10", la campana funciona normalmente, sin embargo no habrá indicaciones visuales en los botones de velocidad. Si durante los 10" no se efectúa ninguna operación, los leds dejarán de parpadear y las indicaciones visuales volverán a la normalidad.
Mantenimiento
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Filtro antigrasa
Fig. 11
Retiene las partículas de grasa producidas cuando se cocina.
El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en
lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche del muelle.
Filtro de carbón activo (solamente para la versión filtrante)
Retiene los olores desagradables producidos por la cocción de alimentos.
Filtro de carbón circular
Aplicar uno por lado para cubrir ambas rejillas de protección del rotor del motor, después girar en sentido horario.
Para el desmontaje, girar en sentido antihorario.
La saturación del carbón activado ocurre después de más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.
NO puede lavarse ni reciclarse.
Fig. 12a
Filtro de carbón activo lavable
El filtro de carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C (en caso de lavado con lavavajillas, realice el ciclo de lavado completamente sin platos en el interior). Quite el agua que haya quedado en el filtro sin estropearlo, después póngalo en el horno a 100°C durante diez horas para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.
Fig. 12b
Sustitución de la lámpara
Fig. 10
Desconecte el aparato de la red eléctrica.
¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.
Sustituir la lámpara dañada con una del mismo tipo como se especifica en la etiqueta correspondiente o en la campana cerca de la lámpara misma.
- Extraer la protección haciendo palanca con un pequeño destornillador de boca plana o una herramienta similar.
- Sustituir el bombillo dañado con un bombillo LED o halógeno, que tenga las mismas características, en base a lo que se indica en la etiqueta correspondiente o cercana al bombillo:
Bombillo LED: Para la sustitución, dirigirse al servicio de asistencia técnica.
Bombillo halógeno: 12V - 20W máx - G4 (teniendo cuidado de no tocarlo con las manos).
- Cerrar el plafón (fijación a presión).
Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, revisar que las lámparas estén correctamente instaladas.
- Filtros de grasas: cada 40 horas.
- Filtros de olores: cada 160 horas.
