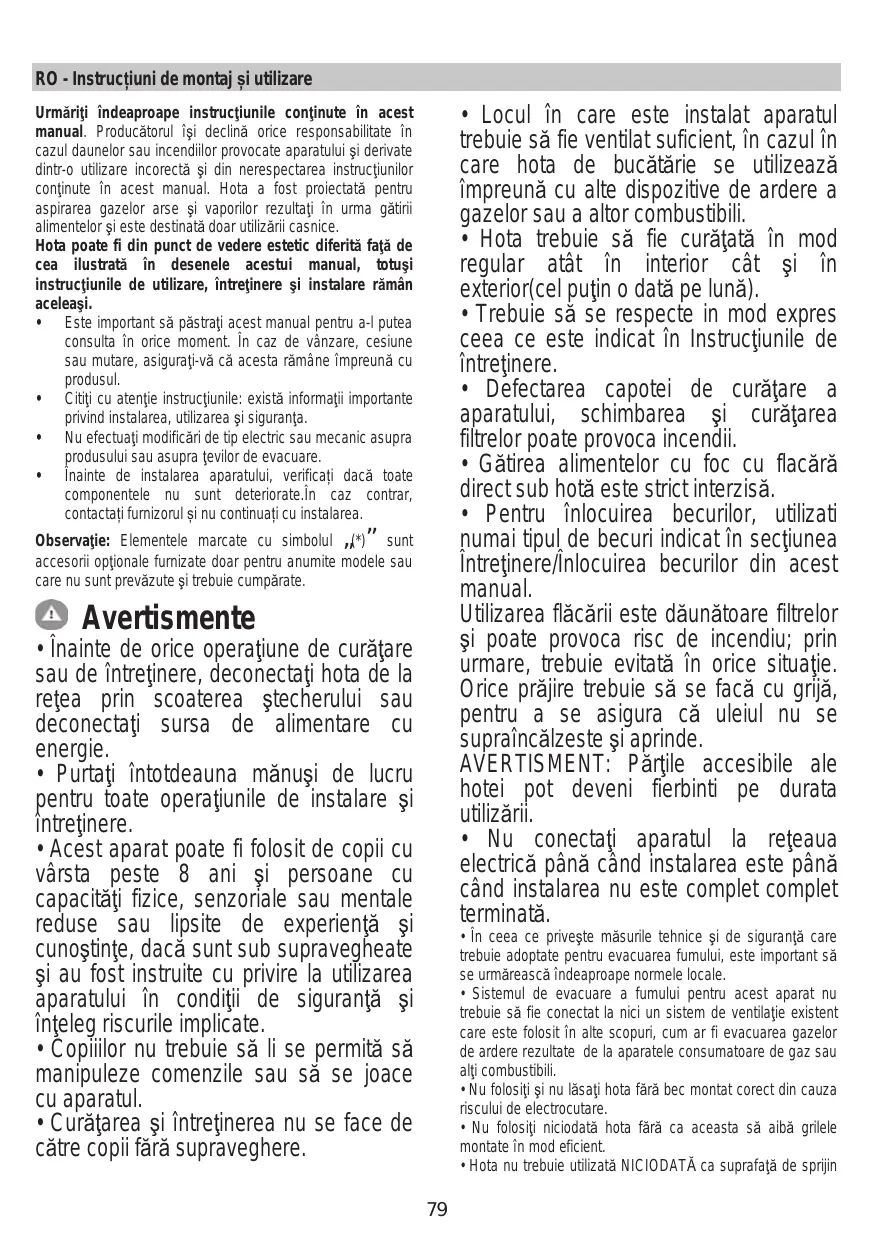

MANUAL DE UTILIZARE SHY S WH/A/90 ELICA
Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.
Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.
- Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
- Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
- Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.
Observație: Elementele marcate cu simbolul * sunt accesorii opționale furnizate doar pentru anumite modele sau care nu sunt prevăzute și trebuie cumpărate.
Avertisment
- Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
- Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
- Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt sub supraveghere și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
- Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
- Curățarea și întreținerea nu se face de către copii fără supraveghere.
- Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
- Hota trebuie să fie curățată în mod regulat, atât în interior, cât și în exterior (cel puțin o dată pe lună).
- Trebuie să se respecte în mod expres ceea ce este indicat în Instrucțiunile de întreținere. Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
- Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
- Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.
Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și se aprinde.
AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți pe durata utilizării.
- Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet terminată.
- În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
- Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alți combustibili.
- Nu folosiți și nu lăsați hota fără bec montat corect, din cauza riscului de electrocutare.
- Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
- Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin.
- Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi. Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
- În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.
ATENȚIE!
- Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
- Nu utilizați cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care se activează automat.
Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare a acestui produs.
Simbolul de pe produs sau de pe documentele care însoțesc produsul indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.
Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.
Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.
Aparat proiectat, testat și fabricat în conformitate cu:
- Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp de câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/sporite doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.
Utilizarea
Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.
Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.
Versiunea aspirare
Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.
ATENȚIE!
Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.
Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.
ATENȚIE!
Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.
Racordați hota la tuburile și orificiile de evacuare prin perete cu diametrul egal cu ieșirea aerului (flanșa de racord).
Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a performanțelor de aspirare și o creștere drastică a zgomotului.
Se declină însă orice responsabilitate în acest sens.
! Folosiți un tub de lungime minimă indispensabilă. ! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). ! Evitați schimbările drastice de secțiune ale tubului.
Versiunea cu filtrare
Aerul aspirat va fi degresat și deodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.
Instalarea
Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 45 cm în cazul mașinilor de gătit electrice și de 65 cm în cazul mașinilor de gătit cu gaz sau mixte.
Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.
Așa cum este descris în desenele de instalare, efectuați 6 găuri (Ø 8 mm, adâncime 40 mm), în pozițiile indicate în șablonul de foraj, pentru a fixa suportul de sprijin al hotei și coșul de fum. Verificați după instalare că hota și coșul de fum sunt aliniate perfect.
Produsul este aprobat pentru instalare cu plite de gătit cu maxim 6 arzătoare.
! Conexiunea electrică
Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este directă la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar conform normei care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.
ATENȚIE!
Înainte de a efectua conectarea circuitului hotei la alimentarea din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul a fost montat în mod corect.
Atenție! Înlocuirea cablului de alimentare trebuie să fie efectuată numai de către serviciul de asistență tehnică autorizat, în așa fel încât să poată preveni orice risc.
Montarea
- Verificați ca produsul cumpărat să fie de dimensiuni și volum adecvat zonei de instalare alese.
- Scoateți filtrul/filtrele de cărbune activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/acestea vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
- Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanție etc.), eventual să le scoateți și să le păstrați.
Hota este dotată cu dibluri de fixare adecvate pentru toți pereții/tavanele. Este necesar, totuși, să cereți părerea unui tehnician specialist pentru a vă asigura de calitatea materialelor și de felul peretelui sau al tavanului. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține greutatea hotei.
Funcționare
Viteza întâi (T1)
Apăsați pe T1 pentru a activa viteza întâi. Când funcția este activată, indicatorul luminos se aprinde cu lumină fixă. Apăsați din nou pe T1 pentru a opri hota.
Viteza a doua (T2)
Apăsați pe T2 pentru a activa viteza a doua. Când funcția este activată, indicatorul luminos se aprinde cu lumină fixă. Apăsați din nou pe T2 pentru a opri hota.
Viteza a treia și BOOSTER (Amplificare) (T3)
Atunci când hota este dezactivată, sau când sunt activate viteza întâi sau a doua, viteza a treia poate fi activată prin apăsarea butonului T3, iar indicatorul luminos se va aprinde cu lumină fixă.
O nouă apăsare a butonului T3 va determina activarea funcției booster. Funcția booster poate fi activată numai după ce viteza a treia a fost deja activată. Când funcția booster este pornită, indicatorul luminos T3 va începe să clipească. În timpul funcției booster, apăsând pe butonul vitezei dorite T1 sau T2, funcția booster se oprește, iar viteza selectată va fi activată. Când funcția booster este pornită, apăsați din nou butonul T3 pentru a opri hota.
După 5 minute, funcția booster se va opri automat, iar viteza a treia va fi activată automat.
Temporizator (T4)
Temporizatorul poate fi activat atunci când este activată viteza întâi, a doua sau a treia. Când funcția este activată, atât indicatorul luminos al Temporizatorului (T4), cât și cel aferent vitezei selectate în prealabil (T1/T2/T3) se vor aprinde cu lumină fixă.
Durata temporizatorului depinde de viteza selectată:
Temporizatorul nu poate fi activat când este activată funcția booster. După expirarea intervalului de timp, hota se va opri. Atunci când o viteză este temporizată, se poate trece la alte viteze, apăsând pe butonul vitezei dorite; această operațiune va determina oprirea temporizatorului.
Atunci când o viteză este temporizată, temporizatorul poate fi dezactivat prin apăsarea butonului T4, sau prin selectarea uneia dintre celelalte două viteze neactivate. Pentru a opri hota, apăsați din nou viteza pentru care în prealabil a fost activată temporizarea.
Lumina (T5)
Lumina poate fi activată în orice moment, prin apăsarea tastei T5. Când funcția este activată, indicatorul luminos se aprinde cu lumină fixă.
Setare filtru
Activarea sau dezactivarea indicatoarelor filtrului este posibilă numai cu hota oprită.
Pentru a accesa meniul de configurare, apăsați lung pe
T2+T3, iar o dată accesat meniul, tasta T1 va începe să clipească.
Setarea predefinită este următoarea:
- filtru de reținere a grăsimilor indicator (T2) aprins, deci activat;
- filtru de reținere a mirosurilor indicator (T3) stins, deci neactivat.
T2 activează/dezactivează indicatorul filtrului de reținere a grăsimilor. T3 activează/dezactivează indicatorul filtrului de reținere a mirosurilor. Pentru a ieși din meniu, apăsați lung pe T1 sau așteptați 10"
Restabilire filtru
La intervale regulate de timp, hota semnalează faptul că este necesară întreținerea filtrelor:
- filtru de reținere a grăsimilor, o dată la 40 de ore;
- filtru de reținere a mirosurilor, o dată la 160 de ore.
În acest caz, cu hota oprită, când utilizatorul va atinge un buton oarecare, interfața va semnala timp de 10" două tipuri de solicitări:
- dacă tastele T1+T2 clipesc: întreținere filtru de retinere a grăsimilor;
- dacă tastele T1+T3 clipesc: întreținere filtru de retinere a mirosurilor.
Pe durata celor 10 secunde, va fi posibilă restabilirea filtrului de retinere a grăsimilor, apăsând pe T1+T2 și restabilirea filtrului de retinere a mirosurilor, apăsând pe T1+T3. După finalizarea operațiunii de restabilire, perechile de taste se vor aprinde intermitent rapid, de două ori. După aceea, interfața va funcționa ca de obicei.
Atenție:
Pe durata celor 10 secunde, hota va funcționa normal, însă nu se vor transmite semnale de tip vizual pe butoanele de viteză. Dacă pe durata celor 10 secunde nu se efectuează nicio operațiune, indicatoarele luminoase nu vor mai clipi, iar semnalele de tip vizual vor reveni la normal.
Întreținerea
Curățarea
Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!
Filtru anti-grăsimi
Fig. 11
Captează particulele de grăsime care apar în timpul pregătirii alimentelor.
Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.
Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.
Pentru demontarea filtrului trageți mânerul de prindere cu resort.
Filtru de cărbune (numai pentru versiunea filtrantă) Reține mirosurile neplăcute, derivate în urma procesului de gătire al alimentelor.
Filtru de cărbune circular
Aplicați unul pe margine pentru acoperirea ambelor grilaje de protecție a rotorului motorului, apoi rotiți în sens orar.
Pentru demontare, rotiți în sens antiorar.
Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașină de gătit, precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.
Înlăturați excesul de apă, fără să deteriorați filtrul, după care introduceți-l în cuptor pentru aproximativ 10 minute la 100°C, pentru a-l usca complet.
Înlocuiți bureții la fiecare 3 ani sau de fiecare dată când aceștia se deteriorează.
Fig. 12b
Înlocuirea becurilor
Fig. 10
Deconectați hota de la rețeaua electrică.
Atenție! Înainte de a atinge becurile, asigurați-vă că au o temperatură ridicată.
Înlocuiți becul vechi cu unul de același tip, după cum se specifică în eticheta de caracteristici sau în apropierea lămpii pe hotă.
- Scoateți protecția folosindu-vă de o șurubelniță sau de o piesă identică.
- Înlocuiți becul vechi cu LED sau halogen, cu unul cu aceleași caracteristici, după cum se specifică în eticheta de caracteristici sau lângă bec pe hotă:
Lampa LED: Pentru înlocuire, adresați-vă serviciului de asistență tehnică.
Lampă halogenă: 12V - 20W max - G4 (având grijă să nu atingeți lampa cu mâinile).
- Închideți protecția (fixare prin declanșare).
Dacă plafoniera nu se aprinde, verificați dacă ați introdus bine becurile înainte de a solicita Asistența tehnică.
Aparatul este destinat exclusiv uzului casnic. Producătorul își declină orice responsabilitate pentru daune, incendii sau alte incidente care pot apărea în urma utilizării aparatului ca urmare a nerespectării instrucțiunilor din prezentul manual. Hotă este destinată doar pentru aspirarea fumului și aburilor în timpul gătitului și este destinată exclusiv uzului casnic.
Hotă poate avea un aspect diferit de cel prezentat în figurile din acest manual, cu toate acestea, manualul de utilizare, întreținere tehnică și instalare rămâne același.
Este foarte important să păstrați aceste instrucțiuni pentru a putea apela la ele în orice moment. Dacă aparatul este vândut, transferat sau mutat, asigurați-vă că instrucțiunile rămân întotdeauna cu el. Citiți cu atenție instrucțiunile. În ele se găsesc informații importante privind instalarea, utilizarea și siguranța. Este interzisă efectuarea de modificări în partea electrică sau mecanică a aparatului. - Înainte de instalarea echipamentului, verificați integritatea și conformitatea tuturor componentelor. Dacă observați orice deteriorare, adresați-vă furnizorului și nu instalați echipamentul în niciun caz.
Observație: Accesoriile marcate cu simbolul (*) sunt opționale, furnizate doar pentru anumite modele, sau reprezintă piese care nu sunt incluse în pachetul de livrare și care pot fi achiziționate separat.
Atenție!
- Înainte de a începe orice operație de curățare sau întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul din priză sau oprind întrerupătorul principal al încăperii. Pentru toate operațiile de instalare și întreținere, folosiți mănuși de protecție. - Aparatul poate fi utilizat de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse, sau cu experiență insuficientă, dacă sunt supravegheate sau dacă
au fost instruite să utilizeze aparatul în siguranță și înțeleg pericolele implicate.
- Copiii trebuie să fie supravegheați și nu trebuie să se joace cu aparatul. - Operațiile de curățare și întreținere nu trebuie efectuate de copii fără supraveghere.
Este necesar să existe o ventilație suficientă atunci când hota este utilizată simultan cu alte aparate care funcționează pe gaz sau pe alți combustibili. - Hota trebuie curățată atât în interior, cât și în exterior (cel puțin o dată pe lună), respectând instrucțiunile de întreținere. - Nerespectarea normelor de curățare a hotei, înlocuirea și curățarea filtrelor crește riscul de incendiu. Este strict interzisă prepararea alimentelor pe flacără deschisă sub hotă. - Pentru înlocuirea lămpilor, utilizați numai tipul de lămpi specificat în secțiunea Întreținere/Înlocuirea lămpilor din acest manual. Utilizarea flăcării deschise este dăunătoare filtrelor și poate duce la incendiu, de aceea trebuie evitată în orice situație. Prăjirea trebuie făcută sub supraveghere, pentru a evita posibilitatea de aprindere a uleiului supraîncălzit. ATENȚIE: Atunci când suprafața de gătit este în funcțiune, părțile accesibile ale hotei se pot încălzi. Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet finalizată.
În ceea ce privește măsurile tehnice și de siguranță pentru evacuarea aburilor, respectați cu strictețe ceea ce prevede legislația autorităților locale competente. - Aerul aspirat nu trebuie evacuat într-un coș de fum utilizat pentru evacuarea fumului de la aparate care funcționează pe gaz sau pe alți combustibili. - Nu utilizați hota fără becuri corect instalate, existând riscul de electrocutare. - Nu utilizați niciodată hota fără grătarele corect instalate! - Hota nu trebuie utilizată niciodată ca suprafață de sprijin, cu excepția cazului în care este specificat altfel. - Utilizați numai șuruburile furnizate pentru fixare, împreună cu produsul pentru instalare; dacă nu sunt incluse, achiziționați șuruburi de tipul corect. - Utilizați lungimea corectă a șuruburilor, specificată în manualul de instalare. În caz de îndoială, consultați centrul de service autorizat sau personal calificat.
ATENȚIE!
- Neinstalarea șuruburilor și dispozitivelor de fixare corespunzătoare, în conformitate cu aceste instrucțiuni, poate duce la riscuri de origine electrică. Nu utilizați dispozitivul cu programator, temporizator, telecomandă sau orice alt dispozitiv care se activează automat.
Acest produs este marcat în conformitate cu Directiva Europeană 2012/19/CE privind deșeurile de echipamente electrice și electronice (DEEE).
Asigurând o eliminare corectă a acestui produs, veți contribui la prevenirea potențialelor consecințe negative asupra mediului și sănătății umane.
Simbolul de pe produs sau de pe documentația însoțitoare indică faptul că acest produs nu trebuie tratat ca deșeu menajer obișnuit. În schimb, trebuie predat la un punct de colectare autorizat pentru reciclarea echipamentelor electrice și electronice.
Eliminarea trebuie efectuată în conformitate cu reglementările locale privind gestionarea deșeurilor.
Pentru informații detaliate despre regulile de eliminare a unor astfel de deșeuri, vă rugăm să contactați autoritățile locale, serviciul de eliminare a deșeurilor sau magazinul de unde ați achiziționat acest produs.
