NÁVOD K OBSLUZE SHY S WH/A/90 ELICA
CS Návod na montáž a používání
SK Návod k montáži a užití

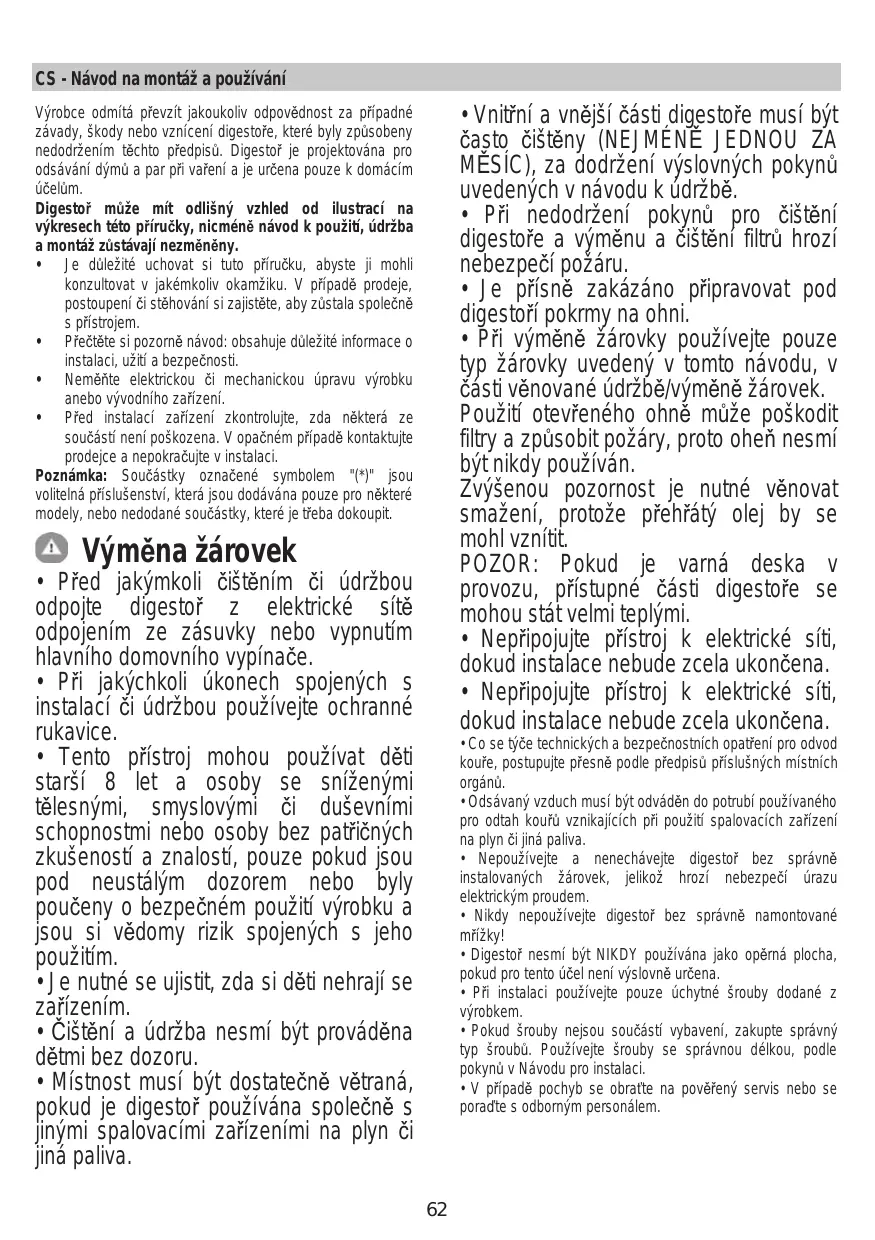

CS - Návod na montáž a používání
Výrobce odmítá přijmout jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.
Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněné.
- Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
- Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
- Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
- Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.
Poznámka: Součástky označené symbolem "(") jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.
Výměna žárovek
- Před jakýmikoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
- Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
- Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
- Je nutné se ujistit, zda si děti nehrají se zařízením. Čištění a údržba nesmí být prováděna dětmi bez dozoru.
- Místnost musí být dostatečně větrána. Pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.
Vnitřní a vnější části digestoře musí být často čištěny (nejméně jednou za měsíc), za dodržení výslovných pokynů uvedených v návodu k údržbě. - Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru. - Je přísně zakázáno připravovat pod digestoří pokrmy na ohni. - Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.
Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.
Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.
POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.
- Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
- Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
- Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
- Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
- Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
- Nikdy nepoužívejte digestoř bez správně namontované mřížky!
- Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
- Při instalaci používejte pouze uchycovací šrouby dodané s výrobkem.
- Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubu. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.
POZOR!
V případě chybějící instalace šroubů a upevňovacích prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy. Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.
Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.
Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
Přístroj byl navržen, testován a vyroben v souladu s:
- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
(Osobní mezinárodní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:
Zapněte digestoř na minimální rychlost, když začnete vařit, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podporu rychlosti (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.
Použití
Digestoř je projektován pro odsávání dýmu a par při vaření a je určen pouze k domácím účelům.
Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.
Odsávací provedení
Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.
POZOR!
Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.
Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.
POZOR!
Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyměněny.
Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.
Za to výrobce odmítá jakoukoliv zodpovědnost.
! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhnete se zásadním změnám sekce vedení odtahu.
Filtraci provedou
Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.
Instalace
Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 45 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.
Dle výkresu pro instalaci vyvrtejte 6 otvorů (8 mm hloubka 40 mm ) v místech vyznačených na vrtací šabloně, pro připevnění digestoře a nosné konzole komínu. Po ukončení instalace zkontrolujte, zda jsou digestoř i komín dokonale vyrovnány.
Výrobek je určen pro instalaci nad varnými deskami s maximálně 6 hořáky.
Elektrické připojení
Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.
POZOR!
Dříve než opět napojte obvod digestoře na síťové napájení a ověřte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.
Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů za účelem vyvarovat se jakémukoliv riziku.
Instalace
Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtry s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba je/jej namontovat zpět v případě, že hodláte použít odsavač ve filtrační verzi. Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.
Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.
Provoz
První rychlost (T1)
Stiskněte T1 pro aktivaci první rychlosti. Když je funkce aktivována, LED dioda se rozsvítí stálým světlem. Znovu stiskněte T1 pro vypnutí digestoře.
Druhá rychlost (T2)
Stiskněte T2 pro aktivaci druhé rychlosti. Když je funkce aktivována, LED dioda se rozsvítí stálým světlem. Znovu stiskněte T2 pro vypnutí digestoře.
Třetí rychlost a BOOSTER (posilovač) (T3)
Když je digestoř vypnutá nebo jsou aktivní první nebo druhý rychlost, lze třetí rychlost aktivovat stisknutím tlačítka T3 a LED dioda se rozsvítí pevným světlem.
Dalším stisknutím T3 se zapne booster. Booster lze zapnout, až když je aktivní třetí rychlost. Když je booster zapnutý, LED dioda T3 začne blikat. Když je booster v provozu, je možné přepnout na první nebo druhou rychlost stisknutím tlačítka požadované rychlosti T1 nebo T2. Booster se vypne a aktivuje se zvolená rychlost.
Když je booster zapnutý, znovu stiskněte T3 pro vypnutí digestoře.
Po 5 minutách se booster automaticky vypne a automaticky se aktivuje třetí rychlost.
Časovač (T4)
Časovač lze zapnout, když je aktivní první, druhá nebo třetí rychlost. Je-li tato funkce aktivována, rozsvítí se pevným světlem jak LED dioda časovače (T4), tak i LED dioda dříve zvolené rychlosti (T1/T2/T3).
Časovač funguje podle zvolené rychlosti:
První rychlost T1 = doba trvání 20 minut
Druhá rychlost T2 = doba trvání 15 minut.
Třetí rychlost: T3 = doba trvání 10 minut.
Časovač nelze zapnout, když je zapnutý booster. Po uplynutí uvedené doby se digestoř vypne. Když je nějaká rychlost načasována, je možné přepnout na jiné rychlosti stisknutím tlačítka požadované rychlosti. Tento úkon časovač vypne. Když je nějaká rychlost načasována, je možné časovač vypnout stisknutím T4, anebo jedné ze dvou dalších neaktivních rychlostí. Chcete-li digestoř vypnout, stiskněte znovu rychlost, při které bylo předtím načasování použito.
Světlo (T5)
Světlo lze zapnout v jakémkoliv okamžiku stisknutím tlačítka T5. Když je funkce aktivována, LED dioda se rozsvítí pevným světlem.
Nastavení filtru
Aktivaci nebo deaktivaci ukazatele filtru lze provést pouze, když je digestoř vypnutá.
Pro přístup do konfigurační nabídky stiskněte dlouze T2+T3, jakmile v nabídce T1 začne blikat.
Výchozí nastavení je:
- ukazatel tukového filtru (T2) rozsvícený, tedy aktivní;
- ukazatel pachového filtru (T3) zhasnutý, tedy neaktivovaný. T2 aktivuje/deaktivuje ukazatel tukového filtru. T3 aktivuje/deaktivuje ukazatel pachového filtru. Pro výstup z nabídky stiskněte dlouze T1 anebo počkejte 10 sekund.
Resetování filtrů
Digestoř v pravidelných intervalech hlásí, že musí být provedena údržba filtrů:
- tukový filtr každých 40 hodin; - pachový filtr každých 160 hodin.
V tomto případě, když je digestoř vypnutá, pokud se uživatel dotkne jakéhokoli tlačítka, rozhraní bude signalizovat po dobu 10 sekund dva typy potřeb:
- Pokud T1+T2 blikají: údržba tukového filtru; - Pokud T1+T3 blikají: údržba pachového filtru.
Během 10 sekund je možné resetovat tukový filtr stisknutím T1+T2 a resetovat pachový filtr stisknutím T1+T3. Po dokončení resetování tyto kombinace tlačítek dvakrát rychle zablikají. Rozhraní bude nyní fungovat jako obvykle.
Pozor:
Během 10 sekund bude digestoř fungovat normálně, ale na tlačítkách rychlosti nebude žádná vizuální zpětná vazba.
Pokud během 10 sekund neproběhne žádný úkon, LED diody přestanou blikat a vizuální zpětná vazba se vrátí k normálu.
Údržba
Čištění
Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!
Tukový filtr
Obr. 11
Zadržuje částice tuku uvolňující se při vaření.
Tukový filtr se musí 1 x do měsíce vyčistit.
Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu.
Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.
Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.
K odmontování otáčejte proti směru hodinových ručiček.
Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.
NEMŮŽE být umýván či regenerován.
Obr. 12a
Omyvatelný filtr s aktivním uhlíkem.
Filtr s uhlíkem může být umýván jednou za dva měsíce (anebo v okamžiku, kdy tuto potřebu vyznauje systém saturace filtru - pokud je součástí vybavení Vašeho modelu) teplovodou anebo v myčce nádobí při teplotě 65°C (v případě myčky nádobí nechte projít kompletní cyklus mytí a nenechávejte uvnitř nádobí).
Vyjmete přebytečnou vodu, aniž byste poškodili filtr, potom ho položte na 10 minut do trouby vyhřáté na 100°C, aby se zcela osušil.
Vyměňujte podložku jednou za 3 roky a kdykoliv se látka zdá být poškozená.
Obr. 12b
Výměna žárovek
Obr. 10
Odpojte přístroj z elektrické sítě.
Pozor! Dříve než se dotknete svítidla, ověřte, že vychladlo.
Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.
- Vyjměte ochranu jemným vypáčením pomocí malého šroubováku nebo podobného nástroje.
- Nahraďte poškozenou žárovku LED žárovkou nebo halogenovou žárovkou se stejnými charakteristikami, které jsou uvedeny na štítku s charakteristikami nebo u žárovky: LED žárovka: Pro výměnu se obraťte na servisní službu.
Halogenová žárovka: 12V - 20W max - G4 (nedotýkejte se žárovky rukama).
- Uzavřete opět stropní lampu (je upevněna na západku). Jestliže osvětlení nefunguje, dříve než zavoláte servis, si ověřte, zda jste správně nasadili žárovky do uložení.
Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).
! Elektrické připojení
Odsavač par je vybaven upevňovacími klíny vhodnými pro většinu typů stěn/stropů. Jednako je nevyhnutné poradit se s kvalifikovaným technikem, aby vám schválil způsobilost materiálů na základě toho, jaký typ je stěna/strop. Stěna/strop musí být dostatečně mohutná, aby udržela hmotnost odsavače par.
Činnost
První rychlost (T1)
Stiskněte T1 pro aktivaci první rychlosti. Když je funkce aktivována, LED se rozsvítí napevno. Znovu stiskněte T1 pro vypnutí odsávače.
Druhá rychlost (T2)
Stiskněte T2 pro aktivaci druhé rychlosti. Když je funkce aktivována, LED se rozsvítí napevno. Znovu stiskněte T2 pro vypnutí odsávače.
Třetí rychlost a BOOSTER (POSILOVAČ) (T3)
Když je odsávač deaktivován nebo je aktivní první nebo druhá rychlost, třetí rychlost se může aktivovat stisknutím tlačítka T3 a rozsvítí se LED napevno.
Dalším stisknutím T3 se zapne booster. Booster se může aktivovat pouze po aktivaci třetí rychlosti. Když je booster zapnutý, LED T3 začne pulzovat. Dokud je booster v provozu, je možné přejít na první nebo druhou rychlost stisknutím požadovaného tlačítka rychlosti T1 nebo T2, booster se vypne a aktivuje se zvolená rychlost.
Když je booster zapnutý, znovu stiskněte T3 pro vypnutí odsávače.
Po 5 minutách se booster automaticky vypne a automaticky se aktivuje třetí rychlost.
Timer (časovač) (T4)
Timer můžete aktivovat, když je aktivní první, druhá nebo třetí rychlost. Když je funkce aktivována, LED časovače (T4) i LED předtím zvolené rychlosti (T1/T2/T3) se rozsvítí napevno.
Druhá rychlost T2 = doba trvání 15 minut.
Třetí rychlost T3 = doba trvání 10 minut.
Timer se nemůže aktivovat, když je aktivní booster. Po uplynutí času se odsávač vypne. Když je rychlost načasovaná, můžete přejít na další rychlosti stisknutím požadovaného tlačítka rychlosti, tímto úkonem se timer vypne.
Když je rychlost načasovaná, můžete deaktivovat timer stisknutím T4, nebo jedné z dalších dvou neaktivních rychlostí. Pro vypnutí odsávače znovu stiskněte rychlost, u které se předtím použilo načasování.
Světlo (T5)
V tomto případě, když je odsavač vypnutý, když se uživatel dotkne kteréhokoli tlačítka, rozhraní bude signalizovat na 10" dva typy potřeby:
- pokud T1+T2 blikají: údržba protitukového filtru;
- pokud T1+T3 blikají: údržba protizápachového filtru.
Během 10" je možné obnovit funkci protitukového filtru stisknutím T1+T2 a obnovit funkci protizápachového filtru stisknutím T1+T3. Po dokončení obnovení kombinace tlačítek dvakrát rychle zablikají. Rozhraní bude nyní fungovat jako obvykle.
Pozor:
Během 10" bude odsavač fungovat normálně, ale nedojde k vizuálním zpětným vazbám na tlačítkách rychlosti. Pokud se během 10" neprovede žádný úkon, LED přestanou blikat a vizuální zpětné vazby se vrátí do normálu.
Údržba
Čištění
Při čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky.
NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!
Protitukový filtr
Obr. 11
Umyváním v myčce nádobí může protitukový kovový filtr vyblednout, ale jeho filtrační vlastnosti se tím vůbec nezmění.
Na odpojení protitukových filtrů potáhněte za pružinový háček.
