Toote tüüp	Kaldu õhupuhasti
Bränd	ELICA
Mudel	SHY S BL/A/60
Kasutusala	Kodune
Paigaldusversioon	Imav (välisõhku juhitav) või filtreeriv (siseõhu ringlus)
Kiiruste arv	3 kiirust + Booster
Booster funktsioon	Jah, aktiveerimine 3. kiiruselt, automaatne seiskumine 5 minuti pärast
Taimer	Jah, kestus reguleeritav vastavalt kiirusele (20 min kiirusel 1, 15 min kiirusel 2, 10 min kiirusel 3)
Valgustus	LED-lamp (või halogeen vastavalt versioonile)
Rasvafilter	Metallist, pestav nõudepesumasinas või käsitsi iga kuu
Söefilter	Aktiivsöe, valikuline ringlusversiooni korral, vahetus iga 4 kuu järel (või pestav vastavalt tüübile)
Minimaalne paigalduskaugus	45 cm elektripliitide puhul, 65 cm gaasi- või kombineeritud pliitide puhul
Toide	Vaata andmesilti (tüüpiliselt 220-240 V)
Rasvafiltri hooldus	Puhastus kord kuus
Söefiltri vahetus	Maksimaalselt iga 4 kuu järel (või pestav iga 2 kuu järel)
Pirni tüüp	LED (vahetus tehnilise teeninduse poolt) või halogeen 12V 20W max G4
Automaatne seiskumine	Booster seisatakse 5 minuti pärast

Korduma kippuvad küsimused - SHY S BL/A/60 ELICA

Mis on minimaalne kaugus õhupuhasti ja pliidiplaadi vahel?

Minimaalne kaugus nõude toetuspinna ja õhupuhasti madalaima osa vahel peab olema vähemalt 45 cm elektripliitide puhul ja 65 cm gaasi- või kombineeritud pliitide puhul. Kui pliidiplaadi juhised näevad ette suuremat kaugust, järgige neid.

Kuidas puhastada rasvafiltrit?

Metallist rasvafilter tuleb puhastada kord kuus. Kasutage mitteagressiivset puhastusvahendit käsitsi või nõudepesumasinas madalal temperatuuril ja kiirel programmil. Nõudepesumasinas pesemine võib filtrit pleegitada, kuid ei mõjuta selle jõudlust. Filtri eemaldamiseks tõmmake vedruga lahtihaakimise käepidet.

Kui tihti pean söefiltrit vahetama?

Aktiivsöefilter (ringlusversioon) tuleb vahetada maksimaalselt iga 4 kuu järel. Seda ei saa puhastada ega regenereerida, välja arvatud juhul, kui tegemist on pestava filtriga (sel juhul puhastage iga 2 kuu järel ja vahetage iga 3 aasta järel).

Kuidas aktiveerida boosterit?

Boosterit saab aktiveerida ainult siis, kui kolmas kiirus on aktiivne. Vajutage üks kord T3-le kolmanda kiiruse saamiseks, seejärel teine kord T3-le boostri aktiveerimiseks. T3 LED vilgub. Booster seiskub automaatselt 5 minuti pärast ja lülitub tagasi kolmandale kiirusele. Samuti saate lülituda madalamale kiirusele T1 või T2 abil.

Mida teha, kui valgustus ei tööta?

Kontrollige esmalt, et lambid on korralikult paigaldatud. Kui ei ole, pange need tagasi. LED-lampide korral pöörduge tehnilise teeninduse poole. Halogeenlampide 12V 20W max (tüüp G4) puhul saate need ise vahetada, kasutades väikest kruvikeerajat plafooni lahtihaakimiseks. Enne mis tahes toimingut veenduge, et seade on vooluvõrgust lahti ühendatud.

Kuidas lähtestada filtrite hoolduse indikaator?

Kui indikaator vilgub (T1+T2 rasvafiltri puhul, T1+T3 söefiltri puhul), vajutage vastavat kombinatsiooni (T1+T2 või T1+T3) 10 sekundi jooksul pärast mõne klahvi puudutamist. LEDid vilguvad kaks korda kiiresti lähtestamise kinnitamiseks.

Kas ma saan õhupuhastit kasutada ilma söefiltrita?

Jah, kui õhupuhasti on paigaldatud imemisversioonina (välisõhu väljalase). Söefilter on vajalik ainult ringlusversiooni korral. Kui kasutate filtreerivat versiooni, on söefilter lõhnade neelamiseks hädavajalik.

Kuidas paigaldada õhupuhasti filtreerivana?

Filtreeriva versiooni korral peate lisama aktiivsöefiltri (ei ole kaasas). Paigaldage see mootorite kaitsevõrede peale (üks mõlemale küljele) ja pöörake päripäeva. Enne paigaldamist veenduge, et õhupuhasti on vooluvõrgust lahti ühendatud.

Mida tähendab T1+T2 või T1+T3 klahvide vilkumine?

See on filtrite küllastumise indikaator. T1+T2 vilguvad, et anda märku, et rasvafilter vajab puhastamist (iga 40 tunni järel). T1+T3 vilguvad söefiltri puhul (iga 160 tunni järel). Teil on 10 sekundit, et lähtestada vastava kombinatsiooni vajutamisega.

Kas õhupuhastit saab kasutada induktsioonpliidiplaadiga?

Jah, õhupuhasti sobib igat tüüpi pliidiplaatidega, sealhulgas induktsiooniga. Järgige minimaalset kaugust 45 cm (elektripliitide puhul) ja veenduge, et õhupuhasti on õigesti paigaldatud. Paigaldusjuhised on samad.

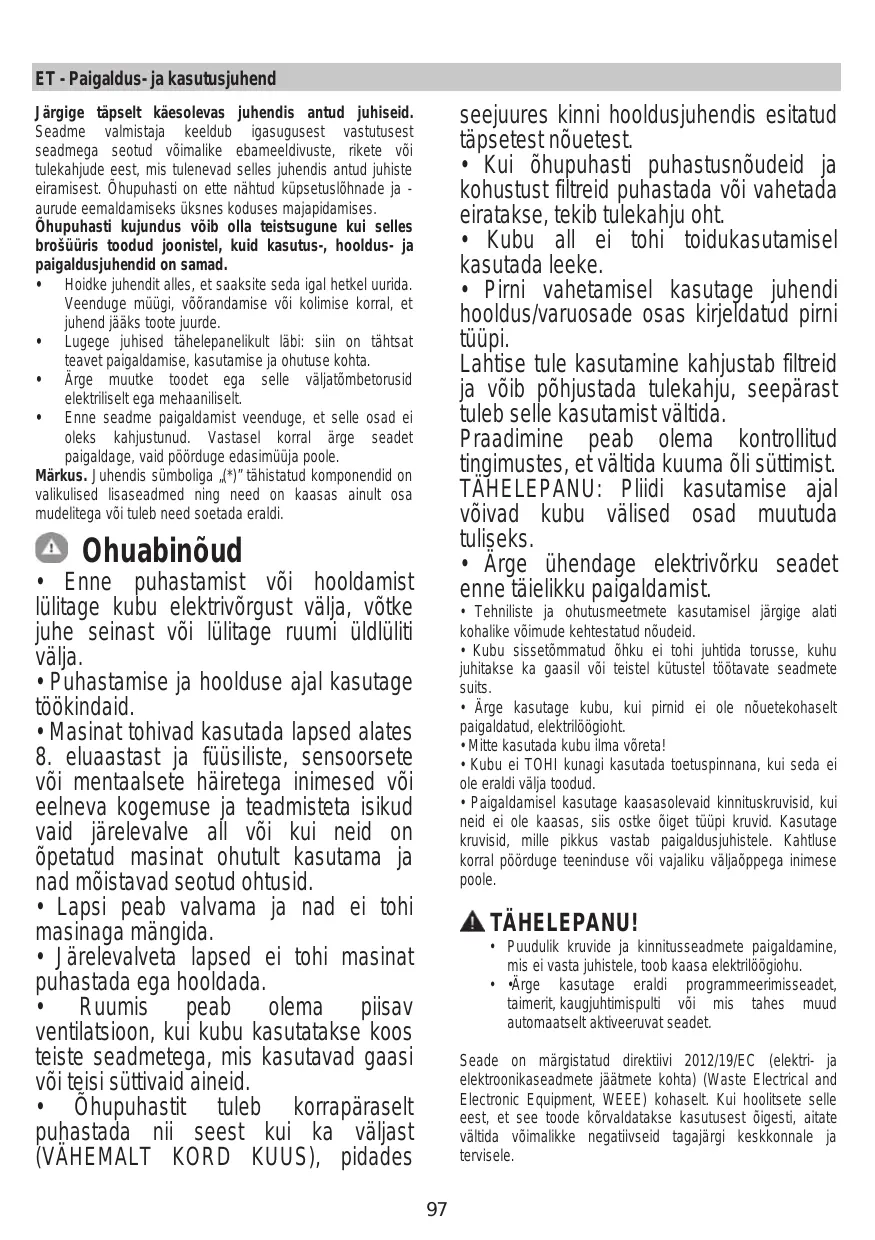

KASUTUSJUHEND SHY S BL/A/60 ELICA

Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, üleandmise või kolimise korral, et juhend jääks toote juurde. Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbetorusid elektriliselt ega mehaaniliselt. Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Juhendis sümboliga (*) tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohuabinõud

• Enne puhastust või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades

seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht. Kubu all ei tohi toidukasutamisel kasutada leeke. - Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab olema kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid. Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suitsu.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta! Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvisid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektronikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektronikaseadmete jäätmete vastuvõtupunkti, kust see läheb taaskasutusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võite ühendust võtta vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kelle käest toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülita õhupuhasti minimaalkiirusel sisse kohe, kui oled hakanud toitu valmistama, ning lase sellel töötada veel mõni minut pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusust ja vähendada müra.

Kasutamine

Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasiseses tsirkulatsioonirežiimis.

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

TÄHELEPANU!

Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Väljatõmbetoru diameeter peab olema sama suur kui ühendusvõru oma.

TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Ühendage õhupuhasti väljatõmbetorude ja seinal asuvate väljalaskeavadega, mille diameeter on võrdne õhupuhasti väljalaskeava (ühendusääriku) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra.

Seetõttu ei võta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru. ! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°). Vältige toru ristlõike olulist muutumist.

Filtrisüsteem

Väljatõmmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Selle režiimi kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 45 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65 cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Järgides paigaldusjuhendi jooniseid, tehke kuus ava (Ø 8 mm, sügavus 40 mm), nagu puurimissabloonil näidatud, et kinnitada õhupuhasti ja väljatõmbe tugikonstruktsioon. Paigaldamise lõpus veenduge, et õhupuhasti ja väljatõmbeava oleksid täpselt kohakuti.

Toode on mõeldud kasutamiseks maksimaalselt kuue keedualaga pliidi korral.

Elektrühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Tähelepanu! Riski vältimiseks peab elektrijuhtme asendamine läbi viidud olema selleks autoriseeritud isikute poolt.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefiltrid, kui seade on nendega varustatud (vt ka vastavat punkti). Need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.

Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seina/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema piisavalt tugev, et õhupuhasti raskust kanda.

Töötamine

I	II	III>	L
T1	T2	T3	T4	T5

Esimene kiirus (T1)

Esimese kiiruse aktiveerimiseks vajutage nuppu T1. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema. Õhupuhasti väljalülitamiseks vajutage nuppu T1 uuesti.

Teine kiirus (T2)

Teise kiiruse aktiveerimiseks vajutage nuppu T2. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema. Õhupuhasti väljalülitamiseks vajutage nuppu T2 uuesti.

Kolmas kiirus ja BOOSTER (lisavõimsus) (T3)

Kui õhupuhasti on välja lülitatud või aktiivne on esimene või teine kiirus, saab kolmanda kiiruse aktiveerida nupust T3 ning LED süttib püsiva tulega põlema.

Teine vajutus nupule T3 lülitab sisse funktsiooni Booster.

Boosteri saab aktiveerida ainult siis, kui on aktiveeritud kolmas kiirus. Kui Booster on sisse lülitatud, hakkab LED T3 vilkuma. Kui Booster töötab, saab ümber lülituda esimesele või teisele kiirusele, vajutades soovitud kiiruse nuppu T1 või T2 – Booster lülitub välja ning aktiveerub valitud kiirus. Õhupuhasti väljalülitamiseks, kui Booster on aktiveeritud, vajutage nuppu T3 uuesti.

5 minuti pärast lülitub Booster automaatselt välja ning aktiveerub kolmas kiirus.

Taimer (T4)

Taimeri saab aktiveerida, kui sees on esimene, teine või kolmas kiirus. Kui funktsioon on aktiveeritud, süttivad pideva tulega põlema nii taimeri LED (T4) kui ka varem valitud kiiruse oma (T1/T2/T3).

Taimeri töö kestus oleneb valitud kiirusest.

Esimene kiirus T1 = kestus 20 minutit

Teine kiirus T2 = kestus 15 minutit

Kolmas kiirus T3 = kestus 10 minutit.

Taimerit ei saa aktiveerida, kui töötab Booster. Kui aeg saab täis, siis lülitub õhupuhasti välja. Kui kiirus on ajastatud, saab teisele kiirusele ümber lülituda, vajutades soovitud kiiruse nuppu - see toiming lülitab taimeri välja.

Kui kiirus on ajastatud, saab taimeri välja lülitada, vajutades nupule T4 või ühele kahest teisest ajastusega kiirusest.

Õhupuhasti väljalülitamiseks vajutage uuesti selle kiiruse nuppu, millega eelnevalt töötas ajastus.

Lamp (T5)

Lambi saab põlema panna igal ajal, vajutades nupule T5. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema.

Filtrite seadistamine

Filtrite näidikud saab aktiveerida ja inaktiveerida ainult siis, kui õhupuhasti on välja lülitatud.

Seadistamise menüüsse pääsemiseks vajutage pikemalt alla nuppe T2 + T3, kui olete menüüsse sisenenud, hakkab T1 vilkuma.

Eelseadistus on järgmine:

• Rasvafiltri näidik (T2) põleb, seega on aktiivne;
• Lõhnafiltri näidik (T3) ei põle, seega pole aktiivne.

T2 - rasvafiltri aktiivsuse/inaktiivsuse näidik. T3 - lõhnafiltri aktiivsuse/inaktiivsuse näidik. Menüüst väljumiseks vajutage pikemalt alla nuppu T1 või oodake 10 sekundit.

Filtrite lähtestamine

Õhupuhasti annab korrapäraste ajavahemike järel teada, et filtreid tuleb hooldada:

• rasvafiltrit iga 40 tunni järel;
• lõhnafiltrit iga 160 tunni järel.

Kui sellisel juhul puudutab kasutaja väljalülitatud õhupuhastil mistahes nuppu, kuvatakse 10 sekundiks liidesel ühte kahest võimalusest:

• kui vilguvad T1 + T2: tuleb hooldada rasvafiltrit;
• kui vilguvad T1 + T3: tuleb hooldada lõhnafiltrit.

10 sekundi jooksul saab rasvafiltri lähtestada, vajutades nuppudele T1 + T2, ja lõhnafiltri, vajutades nuppudele T1 + T3. Kui lähtestamine on lõpule viidud, vilguvad vastavad nupud kiiresti kaks korda. Nüüd töötab liides edasi nagu tavaliselt. Tähelepanu!

10 sekundi jooksul töötab õhupuhasti tavapäraselt, kiiruse nupud visuaalset märguannet ei anna. Kui 10 sekundi jooksul ühtegi toimingut ei tehta, lõpetavad LEDid vilkumise ja visuaalsed märguanded käituvad jälle nagu tavaolukorras.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE

PUHASTAMISEKS ÄRGE KASUTAGE TÖÖRIISTU VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE

KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 11

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Ümmargune söefilter

Asetage uks filter kummalegi küljele nii, et need kataks mootori tööratta mõlemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Joonis 12a

Pestav aktiivsöefilter

Söefiltrit võib iga kahe kuu tagant (või kui filtri indikaator (kui see on Teie mudelile paigaldatud) näitab vajadust filtrit pesta) pesta kuuma vee ja sobiva pesuainega käsitsi või nõudepesumasinas 65 °C juures (nõudepesumasinat kasutades peske filtrit ilma muude nõudeta täispika programmiga).

Eemaldage liigne vesi ettevaatlikult, et filtrit mitte kahjustada. Filtri täielikuks kuivatamiseks asetage see 10 minutiks ahju 100 °C juurde.

Vahetage söefilter välja iga kolme aasta tagant või siis, kui filter on kahjustunud või ummistunud.

Joonis 12b

Pirnide vahetamine

Joonis 10

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need on jahtunud.

Asendage katkine lamp sama tüüpi lambiga, nii nagu on kirjas märgisel või õhupuhastil lambi kõrval.

1. Eemaldage kaitsekate väiksema kruvikeeraja või muu sarnase tööriista abil.
2. Asendage katkine lamp samade omadustega LED- või halogeenlambiga, nii nagu on kirjas lambi kõrvale kinnitatud märgisel.

LED-lamp: Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.

Halogeenlamp: max 12 V / 20 W - G4 (kindlasti ärge katsuge seda käega)

1. Sulgege kaitsekate (klõpsatusega) uuesti.

Kui valgustus ei hakka tööle, kontrollige enne tehniku kutsumist, kas pirn on korralikult pesas.
