KULLANIM KILAVUZU SHY S BL/A/60 ELICA

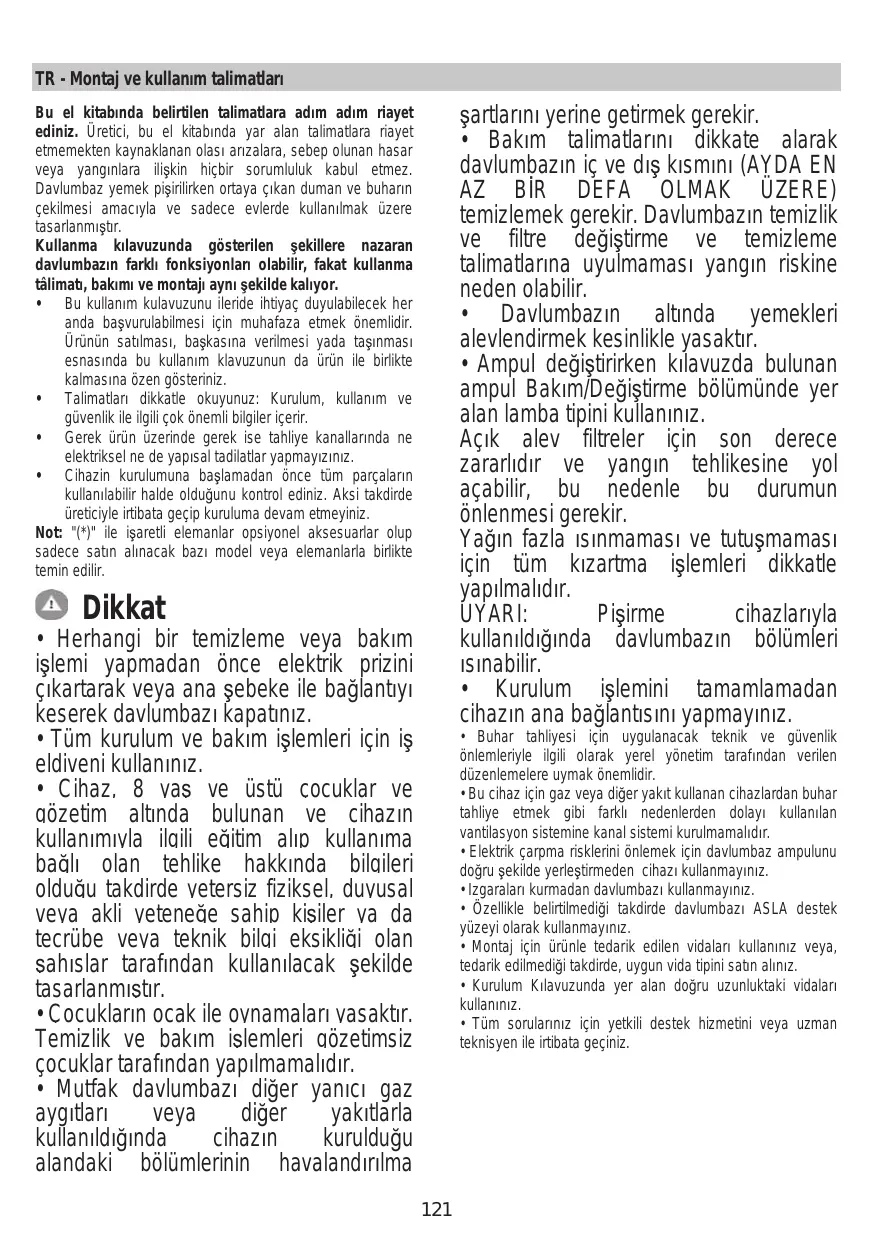

Bu el kitabinda belirtilen talimatlara adim adim riayet ediniz. Uretici, bu el kitabinda yar alan talimatlara riayet ememekten kaynaklanan olasi arizalara, sebeb olunan hasar veya yangirolara iliskin hicbir sorumluluk kabul etmez. Davlumbaz yemek pisirilirken ortaya cikan duman ve buharin cekilmesi amaciyla ve sadece everde kullanimak uzere tasarlanmistir.

Kullanma kilavuzunda gosterilen sekillere nazaran davlumbazin farki fonksiyonlar olabilir, faktat kullanma talmati, bakimi ve montaji ayni sekilde kalyor.

• Bu kullanim kulavuzunu ileride ihtiçac duylabilecek heranda basvurulabilmesi icin muhafaza etmek onemlidir. Ürün sunsatilmasi, baskasina verilmesi yada tasinması esnasinda bu kullanim klavuzunun da ür un ile birlikte kalmasina özen gocteriniz.
• Talimatlari dikkatte okuyunuz: Kurulum, kullanim ve güvenlik ile ilgili;cok onemi bilgiler icerir.
• Gerek urun uzerinde gerek ise tahliye kanllarinda ne elektrkse n de yapisal tadilatlar yapmayiziniz.
• Cihazin kurulumuna böslamadan once tüm parçalarin kullanilabilir halde Oldugunu kontrol ediniz. Aksi takdirde üreticyle irtbataGPCIP kuruluma devam emeyiniz.

Not: "(") ile isaretli elemanlar opsiyonel aksesuarlar olup sadece satin alinacak baz model veya elemanlarla birlikte temin edilir.

Dikkat

Herhangi bir temizleme veya bakim islemi yapmadan once elektrik prisini cikartarak veya ana sebeke ile baglantiyi keserek davlumbazi kapatiniz.
- Tüm kurulum ve bakim ilemleri,—çın—is eldiveni kullaniniz.
Cihaz. 8 vas ve üstü cocuklar ve gozetim altinda bulunan ve cihazın kullanımıyla ilgili eṭim alip kullanıbağlı olan tehlike hakkinda bilqileri olduğu takdirde vetersiz fiziksel, duvusal veva akli veteneğe sahip kisiler va datecrube veva teknik bilqi ekskländi olansahıslar tarafindan kullanilacak sekilde tasarlanmistir.
- Cocuklarin oçak ile ovnamalarıVASAKTIR. Temizlik vebakim islemleri özetimsiz;cocuklar tarafindan yapilmamalidir.
- Muffak davlumbazi dhe yanici gaz aygitiari veya dhe yaktilarla kullanildigianda cihazin kuruldugu alandaki bolumlerin havalandirilma

sartlarini yerine getirmek gerekir.

• Bakim talimatlarin dikkate akan davlumbazin ic ve dis kismini (AYDA EN AZ BIR DEFA OLMAK UZERE) temizlemek gerekir. Davlumbazin temizlik ve filtreetelegantirmeve temizlemetalatimatlarina uyilmaması yangin riskine neden olabilir.
• Davlumbazin.altinda yemekleri alevlendirmek kesinlikle)yasaktir.
• Ampul degistirken kilavuzda bulunan ampul Bakim/Deigiistirme bolumnde yer alan lamba tipini kullaniniz.

Açık alev filtrreler,—in son derece zararlidir ve yangın tehlikesine yol acabilir, bu nedenle bu durumun onlenmesi gerekir.

Yaqin fazla isinmaması ve tutusmaması icin:tüm kizartma islemleri dikkatle yapilmalidir.

UYARI: Pişirme cihazlarıyla kullanıldiğindadavlumbazin bolumlere isnabilir.

• Kurulum islemini tamamlamadan cihazin ana baglantisini yapmayiniz.

• Buhar tahliyesi icin uygulanacak teknik ve guvenlik onlelemleryle ilgili olarak yerel yonetim tarafindan verilen duzenlemelere uymak onemlidir.

• Bu cihaz icin gaz veya diger yakit kullanan cihazlardan buhar tahiye etmek gibi farkli nedenlerden dolayi kullanlanvantilasyon sisteme kanal sistemi kurumlamildir.
• Elektrik carpma riskerini onlemek icin davlumbaz ampulunu dokru sekilde yerlestirmeden cihazi kullanmayiniz.
• Izgaralari kurdaman davlumbazi kullanmayiniz.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüseyi olarak kullanmayıniz.
• Montaj inc urunle tedarik edilen vidalari kullaniniz veya, tedarik edilmediigi takdirde, uygun vida tipini satin aliniz.
• Kurulum Kilavuzunda yer alanDOGRU uzunluktaki vidarik kullaniniz.
• Túm sorulariniz écin yetkili destek hizmetini veya uzman tekniyén ile irtibata geciniz.

DAIKKAT!

• Kilavuzda yer alan talimatlara uygun sekilde vida ve sabitme aygtilarinin yerleştiilmemesi elektrksehlikere neden olabilir.
• Bir programlama cihazi, zamanlama cihazi, ayiruzaktan kumanda veya otomatik olarak devreye girenherhangi baska bir donanimla birlikte kullanmayin.

Bu cihaz, 2012/19/EC sayil Avrupa Atik Elektrik ve Elektronik Ekipman Yonergesi (WEEE) uyarinca isaretlenmistir. Bu urunun uygun bir sekilde atilmasini sagladiginz takdirde, cevre vs inan sagliqi acisandin soz konusu urunun uygunsuz bir sekilde isleme tabi tutulmasi onucu ortaya cikabilecek olasi olumsuz etkileri onlemis olacaksiniz. Urun ya da urun ile beraber verilen belgeler uzerinde bulunan

sembolu, bu cihazin evsel bir atik olarak gorummemesi gerektigine isaret eder. Cihaz, bu tip elektrikli ve elektronik cihazlarin atidigi donusumlu toplama noktasina teslim edilmelird. Atiklari yok etme islemi, atik yok etme konusunda cevre ile itiligi mevcut yerel duzenlemeler doogrultusundaGPCkelestirilmelird.

Bu urunn geri donusum kosullari hakkinda ayrintil bilgi icin, hudutlar icinde bulundugunuz belediyen inlgili dairesine, atik yok etme servisine vya urunn saticisina danisin.

Bu aygit asagida belirtilenere gore tasaranmis, test edilmis ve ureilmistir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Cévre uzerine etkiyi azaltmak amaciyla dokru bir kullanın icin oneriler: Pisirmeye baslarken davlumbazi minimum hizda ÇALISTIRINIZ ve pişirme ilemi bilikten sonra birkac dokira daha calisir konumda birakiniz. Hizi yalınizca fazla miktrarda duman ve buhar varsa artiriniz ve takviye hizi(lari) yalınizca uz durumlarda kullaniniz. Iyi bir koku azaltma etkinliginin korunması icin gerektiginde karbonfiltreyi(leri) degistiriniz. Iyi birDAQ filtresi etkinliginin korunması icin gerektiginde yağ filtresini(lerini) temizleyiniz. Etkinligini optimize etmek ve gürultuyu en Denniskiyeve indirmek icin bu kullanim kulavzunda belirtilen maksimum kanal sistemi capini kullaniniz.

Kullanim

Davlumbaz yemek pisirilirken ortaya cikan duman ve buharincekilmesi amacyla ve sadece evlerde kulanilmak uzere tasarlanmistir.

Davlumbaz, havayi disari atici veya filtre edici model olarak tasarlanmistir.

Aspire eden versiyon

Yemek buharlari, baglanti falanjina sabitlenmis bir tahiye. borusu saysinde disariya atilirlar.

UYARI:

Tahliye borusu urun ile birlikte tedarik edilmez. Ayrica satin alınmaldir.

Tahliye borusunun capi baglanti halkasinin capina esit olmalidir.

UYARI:

Eger davlumbazin carbon filtreleri var ise bunlar cikartilmaldir.

Davlumbazi duvardaki cikis borlarina ve aigizlarina baglayiniz. Diametrei hava cikisiyla ayni olmalidir (baglantihalkasi).

Borularin ve duvardaki az capl cikis boralarinin emme gucunun iy calismasini azaltir ve gurultuyu buyuk olcude artirr.

Dolayisiyla bu konuyla ilgili hicbir mesuliyet kabul edilmez.

! Mümkün olan en kisa boyda tahiye borusu kullanin
! En az sayida dirsege sahip boru kullanin (Maksimum dirsek acisi: 90^ ).
! Borunun keshitinin ( genisliginin ) ani olarakdehygmiesen kacinin.

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktarlmadan once icerdiqi kokusundan ve yağdan aritilacaktir. Bu versiyonda davlumbaz kullanmak icin aktif carbon bazl bir filtret sistemimin takilmasi gerekir.

Kurulum

Ocagin uzerindeki pişirme kaplari,—çin destek yüzeyleri ile ocak davlumbazınin en alçak ksmi—asindaki minimum mesafe, elektrkli isticilardan 45cm, gaz veya gazla-elektrkile calisan ocaklardan 65cm'den az olmamaldir.

Gazli ocalarin kurulumuyla ilgili olarak talimatarda daha fazla mesafe belirtilyorsa, buna bagl kalimaldir.

Davlumbazi ve baca destek kolunu yerlestirmek icin, montaj semalarinda gosterildigi gibi, sablonda belirtilen yerlere 6 delik aciniz (08mm derinlik 40mm

Montaji tamamladiktan sonra davlumbaz ile bacanin ayni seviyede oldugunu kontrol ediniz.

Davlumbaz en fazla 6 piṣirme böolumμ ocaklar icin onaylanmɪstɪr.

! Elektrik böglantisi

Ana guc kaynagdavlumbazin icinde yer alan plakada belitilen degere uygun olmaldir. Davlumbazi varsa bir fis ile mevcut duzenlemelere uygun bir priz takip erisilebilir bir alana yerleştinirz. Kurulumdan sonra da eger cihazin fisi yok isde (dogrudan besebe klagantişi) veya pris erisilebilir bir yerde degiligi akim kategorisi III il eigili kosullar altinda ana kablonun baglantisin tamamen kesilmesini saglayan, standartlara uygun cift kutuplu bir anahtar kullanin.

UYARI:

Davlumbazi ana guc kaynagina yaniden baglamadan ve etkin sekilde calistigini kontrol etmeden once, ana guc kaynagikablosunun dizgün takilip taklimadigi dinenetleyin.

ÖNEMLI! Güç kablosunun yenisyledehyşilmesi yetkili destek servisi veya benzer kalifiye elman tarafindan yapilmaldir.

Montaj

Montaja质量问题:

• Satin alinan urunun secilen montaj alanı icin uygun boyutta olup olmadigi nki kontrl edin.
  Varsa aktif karbon (^*) filtresini cikariniz (ilgili paragrafabakiniz). Bu/bunlar sadece davlumbazi filtreli modelolarak kullanmak isterseniz monte edilecekir.
  (Nakliye acisindan) davlumbazin icibe baskamzemelerin (orn. vida paketi () , garanti karli () vs) bulunup bulunmadiigni kontrl ederek bunlar cikarin veayirbir yerde muhafaza edin.

Davlumbazbirçokduvar/tavan tipinde siklmasini saglamak üzere genis dubeller verilmistir. Bununla birlikte,ehil bir tekniysen duvar/tavan tipine gore malzemeler uygunluğunu onaylamaldir.Duvar/tavan davlumbazin agirligi tasyacak Günte olmaldir.Cihazi,fayans,siva veya silikon yüzeye monte etmeyiniz.Yalinizca duvara monte ediniz.

Calistirma

I	II	III>	L	O
T1	T2	T3	T4	T5

Birinci hiz (T1)

Birinci hizi etkinlestirmek icin T1 ögesine basin. Fonksiyon etkinlestirildiginde, LED lamba sabit olarak yanar. Davlumbazi kapatmak icin T1 ögesine yeniden basin.

Ikinci hiz (T2)

Ikinci hizi etkinlestirmek icin T2 ögesine basin. Fonksiyon etkinlestirildigiinde, LED lamba sabit olarak yanar. Davlumbazi kapatmak icin T2 ögesine yeniden basin.

Uçuncu híz ve BOOSTER (Takviye) (T3)

Davlumbaz devre diyea birinci ya da ikinci hiz etkinken, uçuncu hizi T3 ögesine basarak etkinleştrebilirsiniz; buduruda LED lamba sabit olarak yanar.

T3 ögesine bir kez daha basarsaniz, Booster özelliği devreye girer. Booster özelliğini yalıniza üçuncu yüz etkickenacabilirsiniz. Booster özelliği acıkken T3 LED lambasi yanipsonmeye baslar. Booster özelliği calisir durumdayken T1 vaya T2hiz duğmelerinden diledlignize basarak birinci vya ikinci hizaGPC yapabilirsiniz:bu durumda Booster özelliği kapatilirve secilenHz etkinleşirilir.

Booster özelliği açıkken davlumbazi kapatmak icin T3 ögesine yeniden basin.

5' sonra Booster Özelligi Kendiligindenapanir ve Üçuncu Hz otomatik olarak etkinleşir.

Timer (Sayac) (T4)

Birinci, ikinci vya Üçuncu Hz etkinleştrildigiinde Timer deyre yosukalilir. Bu Özellik etkinleştrildigiinde hem Timer LED lambasi (T4), hem de daha once seçilen hizin lambasi (T1/T2/T3) sabit olarak yanar.

Timer suresi secilen hija baglidir:

Booster özelliği etkicken Timer devreye dokulamaz. Sure doldugunda Davlumbaz kapanir. Bir hiz zaman ayarlyken istediginiz bir hiz duğmesine basarak baska bir hizaGPCİ yapabilirsiniz ancak bu islem Timer özelliği kapatacaktir. Bir hiz zaman ayarlyken T4 ögesine basarak veya etkin olmayan diger iki hizdan birin seçerek Timer özelliğinji devedisi birakabilirsiniz. Davlumbazi kapatmak icin daha once zaman ayari uygulanan hiza yeniden basin.

Isik (T5)

T5 tusuna basarak isigi diledinginiz zaman acabilirsiniz. Fonksiyon etkinlestirildiginde, LED lamba sabit olarak yanar.

Filtre ayari

Filtre goestergelerini yalinizca davlumbaz kapalyken açip kapatabilirsiniz.

Yapilandirma menusüne girmek icin T2+T3 toughness uruz sunsreli basin; menüye girildiginde T1 yanip sonmeye baslar.

Önceden tanimi ayar asağidaki gibidir:

-Yaftresigostergesi(T2)yanar,dolayistyela etkindir.
- Koku filtresi gostergesi (T3) soner, dolayisyla etkin deigildir.

T2 yag filtresi gostergesini etkinlestirir/devre di siri birakir. T3 koku filtresi gostergesini etkinlestirir/devre di siri birakir.

Menüden cikmak icin T1 tusuna uzun sureli basin veya 10" bekleyin

Filtrenin sifirlanmasi

Davlumbaz filtrrelere bakim yapilmasi gereken duzenli araliklar bildirir:

-Yag filtresi icin 40 saatte bir.
- Koku filtresi ici 160 saatte bir.

Bu durumda davlumbaz kapalyken kullanici herhangi bir duğmeye dokundugunda, arayüz 10'' boyunca iki tip ihtiyac bildirecektir:

-T1+T2 yanip sounuyorsa: Yag filtresi bakimi.
- T1+T3 yanip sonuyorsa: Koku filtresi bakimi.

10" suresince T1+T2 tuslarina basarak yaq filtresini ve T1+T3 tuslarina basarak koku filtresini sifirlayabilirsiniz. Sifrlama islemi tamamlandiğnda duğme bileşimleri iki kez hizl hizl yanip söner. Arayüz her zamankı gibi calisacaktir.

Dikkat:

10"suresince davlumbaz normal calisir anecd hiz duqmeleriyle gorsel geri bildirim verilmez. 10"suresince hiicbir islem yapilmazsa, LED lambar yanip sonmeyi birakir ve gorsel geri bildirlmormale doner.

Bakim

Temizleme

SADECE lik suya batirilmis bir bez ve nort svi deterjanla temizleyiniz. TEMIZLIK TAKIMLARI VE ALETERI

KULLANMAYINIZ! Asindirici urunler kullanmayiniz. ALKOL KULLANMAYINIZ!

Yag filtresi

Sekil 11

Piširme sonucu olusan yag taneciklerini tutar.

Yag filtresi, ayda bir asitsiz deterjanla, elde veya duşuk isti ve kisa devreye programlanmisi bir bulasik makinesinde temizlenmelir. Bulasik makinesinde yikandiğnda, yag filtresinin rengi hafifce solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yag fitresini cikarmak icin yay birakma kolunu cekin.

Kömür滤resi (yalnizca filtreli modellerde)

Filtre, pisen yemeigin neden oldugu rahatsiz edici kokulari emer.

Sirküler karbonlu filtre

Motor pervanesinin koruma kafeslerinin yanlarina bir adet yerleştiniz, daha sonra parçayi staat yönunde ceviriniz.

Demontaj incarçayi saat yönünun tersine ceviriz.

Etkin komur filtrne, pisirme turune ve yağ filtresinin temizlenme sikligina bagl olarak daha uzun surede dolar.

Her kosulda en az dört ayda bir kartusun degistirlimesi gerekir.

Karbon filtryeikanmaz veyeniden kullanilabilir hale getirilemez.

Sekil 12a

Yikanabilir aktif karbon filtr

Kömür filtresi sicak su ve uygun bir deterjanla veya bulasik makinesinde 65^' de (bulasik makinesi kullanildigi takdirde, tam devri seciniz) iki ayda bir (veya filtre dolum gõsterge sistemi - satin aldiginiz modelde varsa - bu zorunluluğu gõsterir) yikanabilir.

Fazla suyu filtrye zarar vermeden boşaltınüz ve filtryı tamamen kurutmak icin 100^ Clik bir fırinda 10 dakika bekletiniz.

Yataigi her 3 yilda bir, bez yiprandiginda degistiriniz.

§ekil 12b

Lambalan degistirme

Sekil 10

Davlumbazin elektrik baglantisini kesin.

Uyari! Ampullere dokunmadan once, soguduklarindan emin olun.

Calismayan ampulu, etiketin uzerinde veya davlumbaz ampulunan yaninda belirtildigi gibi, ayni tipten bir ampul ile degistiriniz.

1. Düz bir tornavida veya benzeri bir alet kullanarak isik kappağın dikkatte geşetin.
2. Sostituire la lampada danneggiata con una lampada LED o alogena, avente le stesse caratteristiche, in base a quanto specificato nella etichetta caratteristiche o vicino la lampadina:Calismayan ampulu, etikette belirtildigi sekilde veya ampulun yaninda bulunan biligere gore ayni özellikleri taşyan LED veya halojen ampul ile degistiriniz. LED ampul: Bunlarin yenileri ile degistirilmesi yüzteknik servise basvurunuz.

Halojen ampul: maks 12V - 20W - G4 (elle dokunmamaya dikkat edin).

1. Lamba kapağıni yerine takın. (kapak susa hareketiyile kapanı).

Lambalar yanmiyorsa, teknik destegi calirmadan once duylarina duzgün sekilde oturduklarindan emin olunuz.
