ZHP60260SA - Köksfläkt ZANUSSI - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	ZANUSSI
Modell	ZHP60260SA
Minsta säkerhetsavstånd	65 cm mellan hällens yta och fläktens underdel
Installationssätt	Frånluftsversion (utvändig evakuering) eller filterversion (inomhus återcirkulation)
Antal hastigheter	3 motorhastigheter (1, 2, 3) + stopp (0)
Belysning	Utbytbara lampor av typ Ø35, E14, 4 W
Fettfilter	Kan tvättas för hand eller i diskmaskin med neutralt rengöringsmedel; rengöring varannan månad
Kolfilter	Kan inte tvättas; byts var 4:e månad (oftare vid intensiv användning)
Strömförsörjning	220-240 V, 50 Hz (standarduppskattning)
Elektrisk anslutning	Jordning obligatorisk om inte apparaten är klass II (kontrollera etiketten)
Ytmaterial	Rostfritt stål, koppar eller mässing beroende på version (rengöring med specifika produkter)
Brandsäkerhet	Flambera inte under fläkten; använd inte öppna elektriska grillar; övervaka fritering
Invändigt underhåll	Rengöring med en trasa fuktad med denaturerad alkohol
Avsedd användning	Installation ovanför hushållsspisar, matlagningsanordningar och liknande apparater

Vanliga frågor - ZHP60260SA ZANUSSI

Hur installerar jag fläkten i frånluftsläge?

För installation i frånluftsläge måste du ansluta fläkten till en frånluftskanal till utsidan. Använd ett styvt eller flexibelt avluftningsrör och se till att det inte är blockerat. Den utsugna luften får inte ledas i en kanal som används av förbränningsapparater (värme, varmvattenberedare, etc.). Följ lokala föreskrifter.

Hur installerar jag fläkten i filterläge?

För installation i filterläge återcirkulerar fläkten luft genom ett aktivt kolfilter och släpper tillbaka den i rummet. Ingen frånluftskanal behövs. Se till att installera det medföljande kolfiltret (eller köpt separat) och byt det regelbundet (var 4:e månad).

Hur ofta behöver fettfiltren rengöras?

Fettfiltren måste rengöras minst varannan månad för att förhindra brandrisk och säkerställa fläktens effektivitet. Vid intensiv användning, rengör oftare.

Hur rengör jag fettfiltren?

Fettfiltren kan tvättas för hand med neutralt rengöringsmedel eller i diskmaskin. Om du använder diskmaskin är lätt missfärgning möjlig men påverkar inte effektiviteten. Torka dem väl innan du sätter tillbaka dem.

När behöver kolfiltret bytas?

Det aktiva kolfiltret är inte tvättbart och måste bytas var 4:e månad vid användning, eller oftare om fläkten används intensivt. Ett utslitet filter minskar sugprestanda och luktfiltrering.

Vad gör jag om fläkten inte fungerar?

Kontrollera först strömförsörjningen: är stickproppen ansluten? Är säkringen på? Se till att fläkten är strömförande. Om den fortfarande inte startar, kontrollera lamporna och byt vid behov. Om problemet kvarstår, kontakta kundservice.

Varför låter fläkten?

Onormalt ljud kan komma från ett igensatt fettfilter, ett mättat kolfilter eller en delvis blockerad frånluftskanal. Rengör eller byt filtren. Se till att fläkten är korrekt installerad och att inget hindrar rörliga delar.

Hur byter jag fläktens lampor?

Innan ingrepp, koppla bort fläkten från strömförsörjningen och vänta tills lamporna har svalnat. Byt mot identiska modeller: diameter 35 mm, sockel E14, effekt 4 W. Följ manualens anvisningar för att komma åt lamphållarna.

Vilket är det minsta avståndet mellan fläkten och spisen?

Minsta avståndet mellan kärlens stödyta och fläktens underdel måste vara 65 cm. Om spisens instruktioner anger ett större avstånd, gäller det.

Kan jag använda fläkten med en gasspis?

Ja, fläkten är avsedd att installeras ovanför gasspisar, förutsatt att minsta säkerhetsavstånd (65 cm) respekteras och att rummet har tillräcklig ventilation. Flambera aldrig mat under fläkten.

BRUKSANVISNING ZHP60260SA ZANUSSI

SV Användningshandbok 30

NO Bruksveiledning 33

FI Käyttoohjeet 37

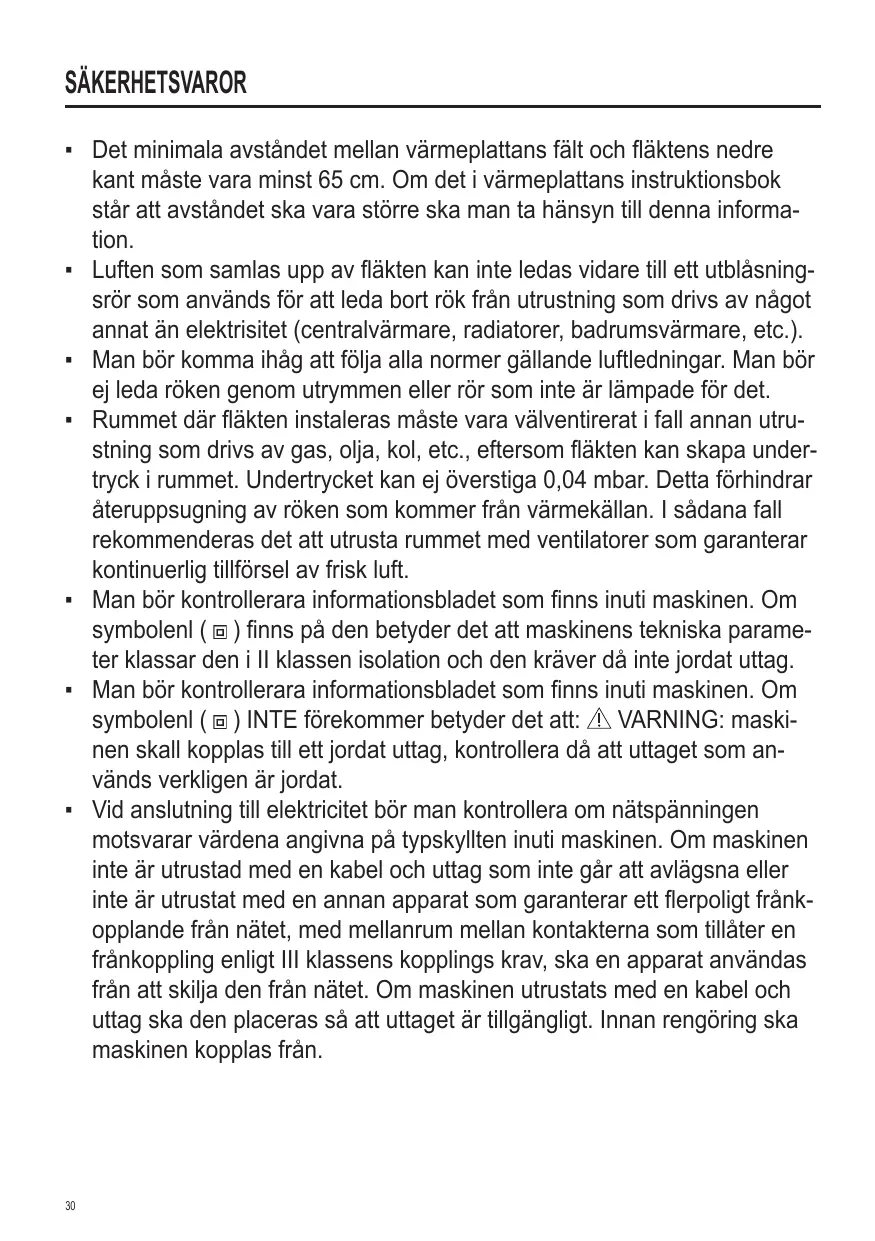

• Det minimala avständet mellan värmeplattans falt och fläktens nedre kant måste vara minst 65 cm. Om det i värmeplattans instruktsbok stär att avständet skara varastörre skamanta hänsyn tillenna informa tion.
• Luftten som samlas upp av fläkten kan inte ledas vidare till ett utblåsningsrör som används für att leda bort rök från utrustning som drives av nagot annat ¬n elektrisitet (centralvärmare, radiatorer, badrumsvärmare, etc.).
• Man bör komma ihåg att följa alla normer gällande luftledninger. Man börej leda röken genom utrymmen eller rör som inte ar lämpade for det.
• Rummet)där fläkten instaleras maste vara valventirerat i fall annan utrustning som drives av gas, olja, kol, etc., eftersom fläkten kan skapa undertryck i rummet. Underycket kan ej overstiga 0,04 mbar. Detta forhindrar Återuppsugning av roken somkommen frän värmekällan. I sādana fall rekommenderas det att utrusta rummet med ventilatorer som garantarar kontinuierlig tillförsel av frisk luft.
• Manör kontrollerara informationsbladet som finns inuti maskinen. Om symbolenl (®) finns på den betyder det att maskinens teknikska parameter klassar den i Il klassen isolation och den kräver daß inte jordat uttag.
• Manör kontROLLERara informationsbladet som finns inuti maskinen. Om symbolenl (®) INTE forekommer betyder det att: VARNING: maskinen skall kopplas till ett jordat uttag, kontrollera dà att uttaget som används verkligen ar jordat.
• Vid anslutning till elektricitet bör man kontrollera om nätspänningen motsvarar värdena angivna på typskyllten inuti maskinen. Om maskinen inte är utrustad med en kabel och uttag som inte går att avlågsna eller inte är utrustat med en annan apparat som garanterar ett flerpoligt fränkopplande från nitet, med mellanrum mellan kontakterna som tilläter en fränkoppling,enligt III klassens kopplings krav, skan apparat användas From att skilja den From nitet. Om maskinen utrustats med en kabel och uttag skan den placeras sà att uttaget ar tillgangligt. Innan rengöring skamaskinen kopplas frän.

Symbolen påprodukten eller emballaget anger attprodukten inte fär hanteras som hushållsavfall. Den skäll istället lämnas in på upssamplingsplats for ätervinning av el- och elektronikkkomponenter. Genom att sakerställa attprodukten hanteras på rätt satt bärdr du till att forebygga eventuella negativa miljö- och halsoeffekter som kan uppsta omprodukten kasseras som vanligt avfall. For ytterligare uppliesnaringar om ätervinning bör du kontakta lokala myndigheter erller sophämtningstjänst, alternativt affären)där du kõpte varan.

• Undvik att använda brännbart material i fläktens narhet.
• Tillåt inte lagaan frän spisen att nä fläkten.
• Var försiktig vid stekning SSA att oljan eller matfettet inte fattar eld. Matlagningsolja År på grund av sin brännbarhet speciellt farlig. Använd inte elgrill.
• or att utesluta eldfaran maste man rengora fettfiltern och avlagsna fettrester fran flakten.
• Maskinen kan användas av personer med nedsatt fysisk-, kännsel- eller mental formåga samt av oerfarna personer, om dessa personer gör det unter nagons uppsikt, och har fätt instruktioner samt inser vilka farorsom kan uppsta. Man forbjuder barn att leka med maskinen. Rengöring och underhäll kan ej genomforas av barnutan uppsikt.
• Varning: fläktens yttre delar kan vid användning bli varma.
  Fläkten ske endast användas i hushäll och ske endast instal-leras över spisar och liknande

redskap.

• Om matarkabeln ar skadad skaden ersattas av tillverkaren allerav tillverkarens serviceverkstad,eller av en person med liknandebehörighet,i syfte att undvika alla typerrisker.
• Varning: Om du inte installerarskruvar eller fjansten i enlighem med dessa instruktioner kan leda till elektriska faror.
  Installationen ske ske enligt dessa anvisningar och av behörig personal.

ANVÄNDNING

• FILTERERANDE ELLER INSUGANDE?
  Spiskåpan finns tillganglig i insugande version eller i filtrerande version. Bestam er redan.FRn början for installationstypen.
• För att öka effektiviteten rekommanderar vi er att installerera spiskåpan i den insugande versionen (om detta är möjigt).

Insugande version

Spiskapan renar luften och släpper sedan ut den utomhus med hjälp av en utloppssledning.
Filterrande version
Spiskapan renar luften och slapper aterigen ut den rena luften i rummet.

Ratt underhäll garanterar en langre livslängd och bättre fungerande.
- Man bö regelbundet rengörä fläkten frän fett, hur ofta det ske göras beror på hur intensivt fläkten används (dock minst en gang var tredje manad). Man bö undvikaprodukter som innehäller frättande och notande ämnen. För att rengörä de lackade delarna av fläkten bö man använda en fuktad trasa och ett valfritt rengöringsmedel. För att rengörastal-, mässing- eller koppardelar bö man alltid använda speciella rengöringsmedel,enigtBruksanvisningen.För att rengörä insidan bö man använda en trasa erler en borste fuktade med rengöringsmedel.
- Rengöring av fetffilter. Rengör ötminstone en gäng varannan帽子 for att undvika brandrisk, i forhällande till användning.
Tvatta for hand aller i diskmaskin med milt rengöringsmedel. Vid tvatt i diskmaskin kan en eventuell blekning ske som inte paverkar filtrns Funktion på nagot satt.

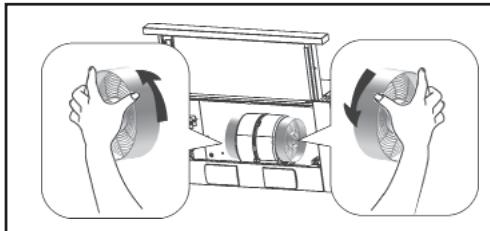

• Aktiv kolfilter ar inte lämpligt für rengöring och kan inte fömyas och maste bytas ungefär var 4: e manad eller oftare vid särskilt intensiv användning.

KOMMANDON

1: motorns Första hastigkeit.
0 : motorn avständ.

• 2: motoms andra hastiget.
  +3: motorns tredje hastigkeit.

Man öppnar/stänger teleskopreglage für att styra Belysning Aktivera/Inaktivera.

BELYSNING

Koppla loss kóksfläkten fran strömforssörjningen.

OBS! Innan du nuddar glödlamporna, kontrollera att de har svalnat.

Byt ut med lampor av samma typ (Ø35, E14, 4W).

ILCOS D code: DRBB/F-4-220-E14-37/105
