Tipo di prodotto	Cappa aspirante
Marca	ZANUSSI
Modello	ZHP60260SA
Distanza minima di sicurezza	65 cm tra la superficie di cottura e la parte inferiore della cappa
Modalità di installazione	Versione aspirante (evacuazione esterna) o filtrante (riciclo interno)
Numero di velocità	3 velocità motore (1, 2, 3) + arresto (0)
Illuminazione	Lampadine intercambiabili tipo Ø35, E14, 4 W
Filtri antigrasso	Lavabili a mano o in lavastoviglie con detergente neutro; pulizia ogni 2 mesi
Filtro al carbone	Non lavabile; sostituzione ogni 4 mesi (più frequente in caso di uso intensivo)
Alimentazione elettrica	220-240 V, 50 Hz (stima standard)
Allacciamento elettrico	Messa a terra obbligatoria salvo se l'apparecchio è di classe II (verificare l'etichetta)
Materiali esterni	Acciaio inossidabile, rame o ottone a seconda della versione (pulizia con prodotti specifici)
Sicurezza antincendio	Non flambare sotto la cappa; non utilizzare griglie elettriche scoperte; sorvegliare le fritture
Manutenzione interna	Pulizia con un panno imbevuto di alcol denaturato
Uso previsto	Installazione sopra cucine domestiche, dispositivi di cottura e apparecchi simili

Domande frequenti - ZHP60260SA ZANUSSI

Come installare la cappa in modalità aspirante?

Per un'installazione in modalità aspirante, è necessario collegare la cappa a un condotto di evacuazione verso l'esterno. Utilizzare un tubo di evacuazione rigido o flessibile, e assicurarsi che non sia ostruito. L'aria aspirata non deve essere convogliata in un condotto utilizzato da apparecchi a combustione (riscaldamento, scaldabagno, ecc.). Rispettare le normative locali.

Come installare la cappa in modalità filtrante?

Per un'installazione in modalità filtrante, la cappa ricircola l'aria attraverso un filtro al carbone attivo e la reimmette nell'ambiente. Non è necessario alcun condotto di evacuazione. Assicurarsi di installare il filtro al carbone fornito (o da acquistare separatamente) e di sostituirlo regolarmente (ogni 4 mesi circa).

Con quale frequenza pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti almeno ogni 2 mesi per evitare rischi di incendio e garantire l'efficienza della cappa. In caso di uso intensivo, pulirli più spesso.

Come pulire i filtri antigrasso?

I filtri antigrasso possono essere lavati a mano con un detergente neutro o in lavastoviglie. Se si usa la lavastoviglie, un leggero scolorimento è possibile ma non ne compromette l'efficacia. Asciugarli bene prima di rimetterli al loro posto.

Quando sostituire il filtro al carbone?

Il filtro al carbone attivo non è lavabile e deve essere sostituito ogni 4 mesi di utilizzo, o più spesso se la cappa è usata intensivamente. Un filtro esaurito riduce le prestazioni di aspirazione e filtrazione degli odori.

Cosa fare se la cappa non funziona?

Verificare prima l'alimentazione elettrica: la spina è inserita? L'interruttore è attivato? Assicurarsi che la cappa sia sotto tensione. Se ancora non si accende, controllare le lampadine e sostituirle se necessario. Se il problema persiste, contattare il servizio post-vendita.

Perché la cappa fa rumore?

Un rumore anomalo può essere causato da un filtro antigrasso ostruito, da un filtro al carbone saturo, o da un condotto di evacuazione parzialmente bloccato. Pulire o sostituire i filtri. Assicurarsi che la cappa sia installata correttamente e che nulla ostacoli le parti mobili.

Come sostituire le lampadine della cappa?

Prima di qualsiasi intervento, scollegare la cappa dall'alimentazione elettrica e attendere che le lampadine si siano raffreddate. Sostituire le lampadine con modelli identici: diametro 35 mm, attacco E14, potenza 4 W. Seguire le istruzioni del manuale per accedere ai portalampade.

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza minima tra la superficie di supporto delle pentole e la parte inferiore della cappa deve essere di 65 cm. Se le istruzioni del piano di cottura indicano una distanza maggiore, prevale quest'ultima.

Posso usare la cappa con un piano a gas?

Sì, la cappa è progettata per essere installata sopra piani a gas, a condizione di rispettare la distanza di sicurezza minima (65 cm) e di garantire una ventilazione adeguata dell'ambiente. Non flambare mai alimenti sotto la cappa.

MANUALE UTENTE ZHP60260SA ZANUSSI

IT Libretto di uso 26

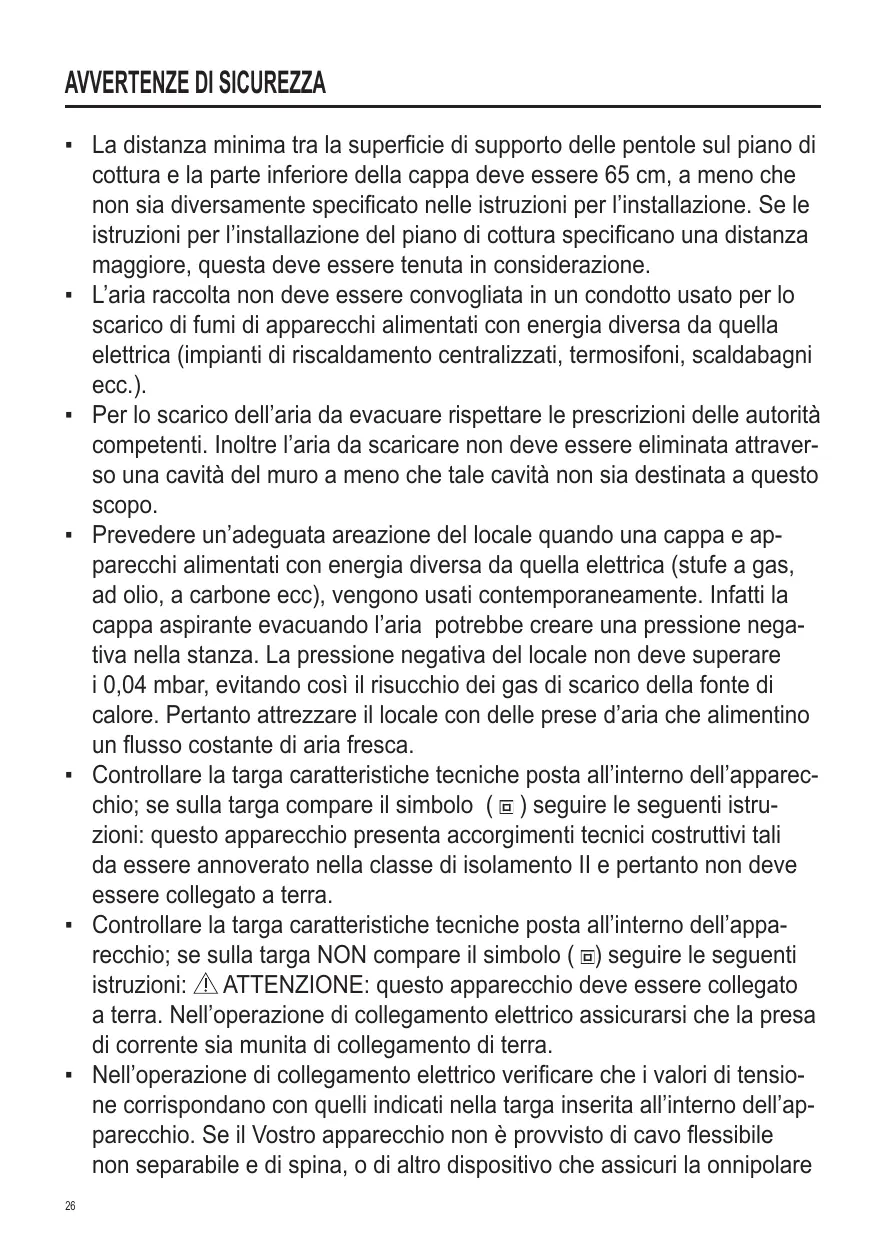

• La distanza minima tra la superficie di supporto delle pentole sul piano di cottura e la parte inferiore della cappa deve essere 65 cm, a meno che non sia diversamente specificato nelle istruzioni per l'installazione. Se le istruzioni per l'installazione del piano di cottura specificano una distanza maggiore, Questa deve essere tenuta in considerazione.
• L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico di fumi di apparecchi alimentati con energia diversa da quella elettrica (impiani di riscaldamento centralizzati, termosifoni, scaldabagni ecc.).
• Per lo scarico dell'aria da evacuire rispetto le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminataattraverso una cavity del muro a meno che tale cavity non sia destinata a quello scopo.
• Prevedere un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica (stufe a gas, ad olio, a carbone ecc), vengono usati contemporaneamente. Infatti la cappa aspirante evacuando l'aria potrebbe create una pressione negativa nella stanza. La pressione negativa del locale non deve superare i 0,04 mbar, evitandoosi il risucchio dei gas di scarico della fonte di calore. Pertanto attrezzairel locale con delle presedarria che alimentino un flusso costante di aria fresca.
• Controllare la targa caratteristiche tecniche posta all'interno dell'apparecchio; se sulla targa compare il symbolo (☑) seguire le seguenti istruzioni: quello apparecchio presente accorgimenti tecnici costruttivi tali da essere annoverato nella classe di isolamento II e pertanto non deve essere collegato a terra.
• Controllare la targa caratteristiche tecniche posta all'interno dell'apparecchio; se sulla targa NON compare il symbolo ( ) seguire le seguenti istruzioni: ATTENZIONE: quello apparecchio deve essere collegato a terra. Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra.
• Nell'operazione di collegamento elettrico verificare che i valori di tensione corrispondano con quelli indicati nella targa insertita all'interno dell'apparecchio. Se il Vostro apparecchio non è provvisto di cavo flessibile non separabile e di spina, o di altri dispositivo che assicuri la onnipolare

disinserzione alla rete, con una distance di aperture dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, alla tali dispositivi di separazione alla rete devono essere previsti nella rete di alimentazione conformmente alle regole di installation. Se il Vostro apparecchio è provvisto di cavo alimentazione e di spina, porre l'apparecchio in modo che la spina sia accessibile.

• Prima di procedere a qualsiasi operazione di pulizia o manutenzione è necessario togliere tensione.
• Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costruttore o dal suo servizio assistenza和技术o o comunque da una persona con qualifica similare, in modo da prevenir agli rischio.
• Attenzione: la mancata installatione delle viti o dispositivi di fissaggio in conformità con queste istruzioni cui lo comporte rischi di natura elettrica.
• L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato.

Il significato sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il risciclaggio di apparecchiamute elettriche ed elettroniche. Provedendo a smaltire quello prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadguato del prodotto. Per informazioni più dettagliate sul risciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o i degli negotio in cui è stato acquistato il prodotto.

• Evitare l'uso di materiali che causano fiammate (flambè) nelle immediate vicinanze dell'apparecchio.
  Non cucinare "flambè" fatto la cappa.
• Nel caso di fritturefare particolaremente attenzione al pericolo di incendio che costituiscono olio e grassi. Particularmente pericoloso per la sua infiammabilità è l'olio più usato. Non usare griglie elettriche scoperte.
• Per evitare un possibile rischio di incendio atteneri alle istruzioni indicate per la pulizia dei filtri anti-grasso e la rimozione di eventuali depositi di grasso sull'apparecchio.

• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, parché quello sorvegianza oppure dopo che le stesses abbiano ricevuto istruzioni da persone responsabili della loro sicurezza relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non delve essere effettuata da bambini ricerca sorvegianza.

• Attenzione: parti accessibili possono divertare calde quando usate con appearecchi di cottura.

• Questa cappa da cucina è destinata ad essere installata sopra cucine per uso domestico, dispositivi di cottura e apparecchi per cucine similari.

USO

• FILTRANTE O ASPIRANTE?
• La cappa puo' essere in versione aspirante o in versione filtrante.
• Decidere sin dall'inizio il tipo di installmente.
  Per una magiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile).

Versione aspirante.

• La cappa depura l'aria e la espelle all'esternoattraverso un condotto di scarico.
  Versione filtrante
• La cappa depura l'aria e la re-immette pulita nella stanza.

MANUTENZIONE

• Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.
• La rimozione di eventuali depositi di grasso dall'apparecchio va effettuata periodicamente in rapporto all'uso (almeno agli 2 mesi).

Evitare l'uso di prodotti contenti abrasivi o corrosivi. Per la pulizia esterna di apparecchi verniciati adoperare un panno inumidito con acqua tiepida e detersivo neutro; per la pulizia esterna di apparecchi in acciaio, rame od ottone è consigliato l'uso di prodotti specifici, seguito le istruzioni indicate sul prodotto; per la pulizia interna dell'apparecchio usare un panno/pennello imbevuto di alcool etilico denaturato.

• Pulire i filtri antigrasso in rapporto all'uso, almeno agli 2 mesi per evitare rischi di incendio.
• Lavare con detersivo neutro a mano o in lavastoviglie. Nel caso di lavaggio in lavastoglie, un eventuale scolorimento non compromete in nessun modo la funzionalità dei filtri.

I filtri al carbone attivo non sono lavabili e non possono essere rigenerati, devono essere sostituiti approximativamente agli 4 mesi, o piu' frequentlymente secondo l'uso.

COMANDI

1: motore alla I velocità.
0: motore spento.

+2 : seconda velocità.
+3: terza velocità.

L'apertura/chiusura del carrello regola l'accensione/ spegnimento della LUCE.

ILLUMINAIZIONE

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Sostituire con lampade dello stesso tipo (Ø35, E14, 4W).
