ZHP60260SA - Keittiön liesituuletin ZANUSSI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	ZANUSSI
Malli	ZHP60260SA
Pienin turvaetäisyys	65 cm keittotason ja liesituulettimen alaosan välillä
Asennustavat	Imuversio (ulkoilman poisto) tai suodatinversio (sisäinen kierrätys)
Nopeuksien määrä	3 moottorin nopeutta (1, 2, 3) + pysäytys (0)
Valaistus	Vaihdettavat lamput, tyyppi Ø35, E14, 4 W
Rasvasuodattimet	Käsin tai astianpesukoneessa neutraalilla pesuaineella pestävät; puhdistus 2 kuukauden välein
Hiilisuodatin	Ei pestävä; vaihto 4 kuukauden välein (tiheämmin intensiivisessä käytössä)
Sähkönsyöttö	220-240 V, 50 Hz (vakioarvio)
Sähköliitäntä	Maadoitus pakollinen, ellei laite ole luokkaa II (tarkista etiketti)
Ulkomateriaalit	Ruostumaton teräs, kupari tai messinki versiosta riippuen (puhdistus erikoistuotteilla)
Paloturvallisuus	Älä liekitä liesituulettimen alla; älä käytä avoimia sähkögrillejä; valvo rasvakeittimiä
Sisäpuolen huolto	Puhdistus denaturoidulla alkoholilla kostutetulla liinalla
Käyttötarkoitus	Asennus kotikeittimien, keittolaitteiden ja vastaavien laitteiden yläpuolelle

Usein kysytyt kysymykset - ZHP60260SA ZANUSSI

Kuinka liesituuletin asennetaan imutilassa?

Imutilassa asennettaessa liesituuletin on liitettävä ulkoilman poistokanavaan. Käytä jäykkää tai joustavaa poistoputkea ja varmista, ettei se ole tukossa. Imuilmaa ei saa johtaa palamislaitteiden (lämmitys, vedenlämmitin jne.) käyttämään kanavaan. Noudata paikallisia määräyksiä.

Kuinka liesituuletin asennetaan suodatintilassa?

Suodatintilassa liesituuletin kierrättää ilman aktiivihiilisuodattimen läpi ja palauttaa sen huoneeseen. Poistokanavaa ei tarvita. Varmista, että asennat mukana toimitetun (tai erikseen ostettavan) hiilisuodattimen ja vaihdat sen säännöllisesti (noin 4 kuukauden välein).

Kuinka usein rasvasuodattimet pitää puhdistaa?

Rasvasuodattimet on puhdistettava vähintään 2 kuukauden välein paloturvallisuuden ja liesituulettimen tehokkuuden varmistamiseksi. Jos käyttö on runsasta, puhdista useammin.

Kuinka rasvasuodattimet puhdistetaan?

Rasvasuodattimet voidaan pestä käsin neutraalilla pesuaineella tai astianpesukoneessa. Astianpesukonetta käytettäessä voi esiintyä lievää värjäytymistä, mutta se ei vaikuta niiden tehoon. Kuivaa ne hyvin ennen takaisin asettamista.

Milloin hiilisuodatin pitää vaihtaa?

Aktiivihiilisuodatinta ei voi pestä, ja se on vaihdettava 4 kuukauden välein tai useammin, jos liesituuletinta käytetään paljon. Kulunut suodatin heikentää imutehoa ja hajujen suodatusta.

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista ensin sähkönsyöttö: onko pistoke kytketty? Onko katkaisija päällä? Varmista, että liesituuletin saa virtaa. Jos se ei vieläkään toimi, tarkista lamput ja vaihda tarvittaessa. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Miksi liesituuletin pitää ääntä?

Epänormaali ääni voi johtua tukkeutuneesta rasvasuodattimesta, kyllästyneestä hiilisuodattimesta tai osittain tukkeutuneesta poistokanavasta. Puhdista tai vaihda suodattimet. Varmista, että liesituuletin on asennettu oikein ja ettei mikään estä liikkuvia osia.

Kuinka liesituulettimen lamput vaihdetaan?

Ennen toimenpiteitä irrota liesituuletin sähköverkosta ja odota, että lamput ovat jäähtyneet. Vaihda lamput samoihin malleihin: halkaisija 35 mm, kanta E14, teho 4 W. Noudata käyttöohjeita päästäksesi käsiksi lampunpitimiin.

Mikä on pienin etäisyys liesituulettimen ja keittotason välillä?

Pienin etäisyys kattiloiden tukipinnan ja liesituulettimen alaosan välillä on oltava 65 cm. Jos keittotason ohjeet ilmoittavat suuremman etäisyyden, tämä etäisyys on voimassa.

Voinko käyttää liesituuletinta kaasulieden kanssa?

Kyllä, liesituuletin on suunniteltu asennettavaksi kaasulieden yläpuolelle, edellyttäen että pienintä turvaetäisyyttä (65 cm) noudatetaan ja huoneen ilmanvaihto on riittävä. Älä koskaan liekitä ruokaa liesituulettimen alla.

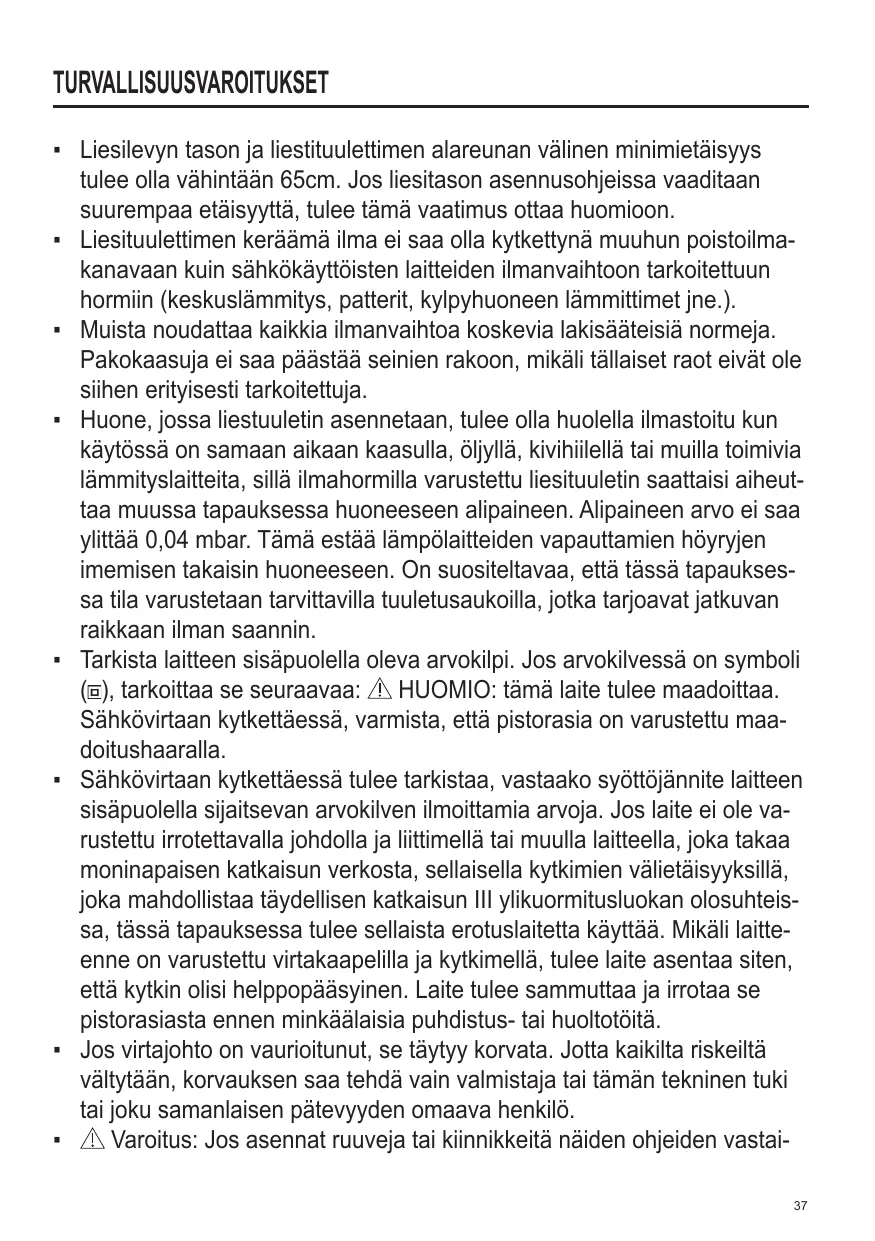

KÄYTTÖOHJE ZHP60260SA ZANUSSI

• Liesilevyn tason ja liestituulettimen alareunan välinen minimietäisyss tulee olla vähintaan 65cm. Jos liesitason asennusohjeissa vaaditaan suurempaa etäisyytta, tulee tämä vaatimus ottaa huomioon.
• Liesituulettimen keräämä ilma ei saa olla kytkettynä muuhun poistoilmakanavaan kuin sahkökaytöisten laitteiden ilmanvaihtoon tarkoitettuun hormiin (keskuslämmitys, patterit, kylpyhuoneen lammittimet jne.).
• Muista noudattaa kaikkia ilmanvaihtoa koskevia lakisäteisiä normeja. Pakokaasuja ei saa päästää seinien rakoon, mikäli tällaiset raot eivät ole siihen erityisesti tarkoitettuja.
  Huone, jossa liestuuletin asennetaan, tulee olla huolella ilmastoitu kun käytössä on samaan aikaan kaasulla, öljyllä, kivihielllä tai muilla toimivia lammityslaitteita, sillä ilmahormilla varustetu tiesituuletin saattaisi aiheuttaa muussa tapauksessa huoneeseen alipaineen. Alipaineen arvo ei saaylittä 0,04 mbar. Tämä estaa lmpolaitteiden vapauttamien hóryjen imemisen takaisin huoneeseen. On suositeltavaa, etta tassapauksssa tilarustetaan tarvittavilla tuuletusaukoilla, jotka tarjoavat jatkuvan raikkaan ilman saannin.
• Tarkista laiteen sisäpuolella oleva arvokilpi. Jos arvokilvessä on symboli (回), tarkoittaa se seuraavaa: HUOMIO: tämä laite tulee maadoittaa. Sähkövirtaan kytkettäessä, varmista, etta pistorasia on varustetu maadoitushaaralla.
  Sähkövirtaan kytkettäessä tulee tarkistaa, vastaako syöttöjannite laitteen sisäpuolella sijaitsevan arvokilven ilmoittamia arvoja. Jos laite ei ole varustetu irrotettavalla johdolla ja liittimellä tai muulla laitteella, joka takaa moninapaisen katkaisun verkosta, sellaisella kytkimien valietäisyksillä, joka mahdollistaa taydellen katkaisun III ylikuormitusluokan olosuheissa, tassä tapauksessa tulee sellaista erotuslaitetta käyttaa. Mikäli laitenne on varustetu virtakaapelilla ja kytkimellä, tulee laite asentaa siten, etta kytkin olisi helppopääsyinen. Laite tulee sammuttaa ja irrotaa se pistorasiasta ennen minkäälaisia puhdistus- tai huoltotöitä.
• Jos virtajohto on vauroitunut, se taytyy korvata. Jotta kaikilta riskeiltä valtytään, korvauksen saa tehdä vain valmistaja tai tämän tekinen tuki tai joku samanlaisen patevydyden omaava henkilo.
• Varoitus:Jos asennat ruuveja tai kiinnikkeitä näiden ohjeiden vastai-

sesti, tämä toimenpide voi aiheuttaa sahköiskun vaaran.

• Asennus tulee suorittaa näiden ohjeiden mukaisesti patevän henkilösten avulla.

Merkki tuotteessa tai sen asiakirjoissa tarkoittaa, etta laitetta e saa havittaa kotitalousjatteiden mukana, vaan se tulee toimittaa sopivaan sahk- ja elektronikkalaitteiden kierratskesukseen. Tuotteen havittaminen oikealla tavalla autta valttamän mahdollisia ymparisto- ja terveyshaittoja, joita saattaa aiheutua sen vaarnlaisesta kaytosta poistamisesta. Lisatietoja tuotteen kierrattamisesta saat paikallisita viranomaisilta, paikallisesta jatehuollosta tai liikkeestä, josta tuote on ostetu.

Välta palavien materiaalien käyttoa laitteen lahettyvillä.
Paistinpannulla paistaessa tulee muistaa, ettei oljy tai rasva sytyisi palamaan. Erityisen vaarallinen, palavuutensa takia, on oljy. Alä käytä avoimia sähkögrillejä.
- Mahdollisten tulipalojen välttämiseksi, toimi aina ohjeiden mukaisesti rasvasuodattimia puhdistettaessa ja mahdollisia rasvakertymiä poistettaessa.
- Laitetta voivat käyttaa henkilöt, joilla on alentunut fyysinen, tunteellinen tai henkinen toimin-takyky, tai myös he, joilla ei ole asianmukaista kokemusta tai tie-toa siinä tapauksessa, kun namä henkilöt olevat valvonnan alaisi-na, ovat saaneet opastuksen ja olevat tiotoisia käyttoön liittyvistä vaaroista. Laitteen käytto leikkimistä varten on lapsilta kielletty. Puhdistusta ja huoltoa, joka on käytäjan vastuulla, ei saa jättäa

lasten hoidettavaksi, jotka ovat vailla valvontaa.

Huomio: liesituulettimen esillä olevat osat voivat olla kuumia, silloin kun niitta kaytetaän muiden keittiolaitteiden kanssa.
Tata liesituuletinta voi kayttaa ainoastaan kotiolosuheissa ja se on tarkoitetu asennettavaksi liesitasojen, keittamiseen ja sent rapaisten laitteiden ylapuolelle.

KAYTTÖ

SUODATIN-VAI IMUVERSIONSIO?
- Liesituuletin on saatakilla sekä suodatin- etta imuversiona. Päätä heti alussa, kumman version haluat asentaa.
- Tehon maksimoimiseksi suosittelemme asentamaan imuversion (jos se on mahdollista).

Imuversio
- Liesituuletin puhdistaa ilman ja

ohjaa sen poistokanavan.

Suodatinversio

• Liesituuletin puhdistaa ilman ja puhaltaa puhtaan ilman takaisin huoneeseen.

HUOLTO

Asianmukainen huolto takaa laitteen moitteettoman ja piktäaikaisen toiminnan.
- Laitteen puhdistus rasvasta tulee suorittaa tietyin aikavalein, riippuen kaytosta (vahintaan kerran kolmessa kuukaudessa). Välta tuotteita, jotka sisälTv syövyttäviä tai hankaavia aineita. Käytä haaleassa vedessä kastel-tua liinaa ja neutraalia pesuainnetta puhdistaaksesi laakerilla pinnoitettuja osia. Käytä aina teräksellä, kuparilla tai messingillä paallystettyjen osien puhdistukseen sopivia tuotteita, niiden kayton ohjekirjojen mukaisesti. Laitteen sisäosat voi puhdistaa liinalla tai harjalla denaturoitua akoholia avuksi kayttäen.

Rasvasuodatinten puhistus. Puhdista vāhintān kahden kuukauden valein tulipalovaaran ehkāsemiseksi, suhteessa kāyttä. Puhdista kāsin tai astianpesukoneessa miedolla pesuaineella. Jos peset suodattimen astianpesukoneessa, se saattaa haalistua, mikä ei mitenkään vaikuta sen toimintaan.

Aktivoitu puuhilisuodatin ei sovellu puhdistettavaksi eikä sitä voida uudistaa ja se pitäa vaihtaa noin joka 4. käytökuukausi tai useammin,Jos käytö on erityisen intensii-vista.

1: moottorin ensimmäinen nopeus.
0: Moottori kytketty pois pälä.

+2 : moottorin toinen nopeus.
+3 : moottorin kolmas nopeus.

Teleskooppiliu'unavaaminen/sulkeminenkytkee valot paallee /poispaaalta.

VALAISTUS

Liesituuletin on irrotetava verkkovirrasta.

Varoitus! Ennen lamppuihin koskemista, tulee varmistaa, etta ne ovat jähtyneet.

Lamput on vaihettava saman tyypin lamppuihin (Ø35, E14, 4W).

ILCOS D code: DRBB/F-4-220-E14-37/105
