EFF60560OX - Köksfläkt ELECTROLUX - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Electrolux
Modell	EFF60560OX
Bredd	60 cm
Nettovikt	Cirka 12 kg
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	200 W
Antal hastigheter	4 (varav 2 timer)
Breeze-funktion	Ja (låg hastighet i 1 timme, sedan automatiskt stopp)
Belysning	LED, 2 x 3 W
Fettfilter	Metall, diskmaskinssäker (en gång per månad)
Aktivt kolfilter	Går inte att tvätta, måste bytas minst var 4:e månad
Hob²hood-anslutning	Ja, trådlöst med kompatibel häll
Filtermättnadsindikator	Ja (visar F/C)
Temperaturlarm	Ja (sensor aktiverar hastighet 3)
Minsta avstånd (elektrisk)	50 cm
Minsta avstånd (gas/blandad)	65 cm
Ljudnivå	Cirka 65 dB(A)
Max luftflöde	Cirka 600 m³/h
Energiklass	A+

Vanliga frågor - EFF60560OX ELECTROLUX

Hur rengör man fettfiltret?

Fettfiltret måste rengöras en gång i månaden. Använd icke-aggressiva rengöringsmedel, för hand eller i diskmaskin på låg temperatur och snabbt program. Diskmaskinstvätt kan orsaka missfärgning men påverkar inte filtreringsprestanda.

När måste det aktiva kolfiltret bytas?

Det aktiva kolfiltret går inte att tvätta och måste bytas senast var 4:e månad, eller tidigare om fläkten används mycket. Mättnaden beror på användningsfrekvensen och rengöringsregelbundenheten av fettfiltret.

Hur aktiverar man mättnadsindikatorn för kolfiltret?

Stäng av fläkten, tryck sedan samtidigt på knapparna 2 och 3 i 3 sekunder. Displayen visar blinkande 'F' och 'C' i 2 sekunder för att bekräfta aktiveringen.

Vad gör man om displayen visar blinkande 'F' eller 'C'?

Det betyder att fettfiltret ('F') eller kolfiltret ('C') måste rengöras eller bytas. Efter underhåll, återställ indikatorn genom att trycka på knapp 1 i 3 sekunder (fläkten på). Om båda blinkar, återställ två gånger.

Hur använder man Hob²hood-funktionen?

Fläkten kan ansluta trådlöst till en kompatibel häll för att automatiskt justera hastigheten. Se hällens manual. Vid första anslutning eller strömavbrott, vänta 1 minut för att återupprätta anslutningen.

Vilket är det minsta avståndet mellan fläkten och hällen?

För elektriska hällar är minsta avståndet 50 cm; för gas- eller blandhällar är det 65 cm. Om hällens instruktioner anger ett större avstånd, följ det.

Hur tänder man fläktens belysning?

Tryck på knappen ON/OFF för belysning (vanligtvis en glödlampssymbol) för att tända eller släcka LED-lamporna.

Vad gör man vid temperaturlarm (blinkande 't' på displayen)?

Detta larm indikerar att temperaturen i displayområdet är för hög. Fläkten växlar automatiskt till hastighet 3. När temperaturen sjunker, upphör larmet. Du kan trycka på knapp 2 för att manuellt lämna detta läge.

Hur återställer man filtermättnadsindikatorn?

Sätt på fläkten, tryck sedan på knapp 1 (ON/OFF/hastighetsminskning) i cirka 3 sekunder. Indikatorn återställs. Om båda indikatorerna blinkar, upprepa proceduren två gånger.

Kan jag tvätta det aktiva kolfiltret?

Nej, det aktiva kolfiltret går inte att tvätta och kan inte regenereras. Det måste bytas ut mot ett nytt efter mättnad.

BRUKSANVISNING EFF60560OX ELECTROLUX

Tack for att du valtenna produit frän Electrolux. Vi har skapat den sa att du ska kunna fā felfritt resultat i manga ár, med innovativa tekniker som gör livet enklare – Funktioner som du inte skulle hitta hos vanligaprodukter. Varsagod att agna nagra minuter át att lasa detta für att fá ut sá mycket som möjlgit av produitsen.

Besök.Var webbplats for att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.electrolux.com

Registrar din produit for bättre service:

Köp tillbehör, forbrukningsvaror och originalreservdeler till din produit:

www.electrolux.com/shop

MILJÖSKYDD

Atervinn material med symbolen Återvinn forpackningen genom att placera den i lampligt kär.

Bidra till att skydda var miljo och var halsa genom att atervinna avfall fran elektriska

och elektroniskaprodukter. Släng inteprodukter märkta med symbolen med hushällsavfallet. Lämna inprodukten på narrmaste ätervinningsstation ellerkontaktaCOMMunkontoret.

KUNDTJÄNST OCH SERVICE

Vi rekommender att originalreservdilar anvands.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktg sakerhetsinformation.

Vi forbahller oss ratten till andringar utan foregående meddelande.

SÄKERHETSINFORMATION

Gör alltid fläkten strömlös innanlevision typ av unterhällarsarbete eller rengöring inleds genom att dra ur kontakten aller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhällsingrepp. Apparaten fär användas av barn frän 8 ár ster personer med reducerad rörelseförmåga erler mental kapacitet, ell personer som saknar erfarenhet och kännedom om apparaten, sätillvida inte användandet övervakas ell instruktioner ges av erfaren person som ansvarar for sakerheten. Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Rengörings- och underhällsingrepp fär inte utföras av barnutan uppsikt. Lokalen skallara ordentligt ventilerad nar koksfläkten används tillsammans med andra apparater vilka drives med gas och andra typer av bränsl.

Rengör fläkten ofta, saväl utvändigt som invändigt, (MINST EN GÁNG I MANADEN), och respektera under alla handelser samtiga unterhällsinstruktioner ienna manual.

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.

Det ar strängt forbjudet att flambera mat under fläkten.

1. SÄKERHETSINSTRUKTIONER

Öppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen. Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

VARNING: När spishällen ar i funkton kan tillgangliga delar av fläkten hettas upp.

Använd endast den typ av lampor som
anges i denna handbok i kapitles Underhäll/
Byte av lampa Near lampan skall bytas ut.

! Varning! Anslut inte apparaten till elnätet innan installationen ar helt slUTFord.

Vad betraffar de tekiska foreskrifter och sakerhetsatgärder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.

Utblasningsluften fär inte ledas in i rokkanal som används for avledning av rokångor somkommen frän apparater vilka matas med gas allerandatypeavbransle.

Använd eller lamna aldrig fläkten utan korrekt imonerade lampor für att undvika risken für elektriska stötar.

Fläkten fär aldrig användas utan att gallret ar korrekt monterat!

Fläkten fär ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Använd endast de medlevererade fixeringssskruvarna eller införskaffa skruvar av korrekt typ. Använd skruvar med rätt langd enligt foreskrifterna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret erler behörig personal.

VARNING! I det fall skruvar och fixeringsanordninger inte installereras enigt dessa instruktioner kan elektriska risker uppsta.

2.ANVÄNDNING INSTALLATION

Fläkten används für att suga ut matos och ánga. I den bifogade installationshandboken indikeras de av de två versionerna som ar disponbla på den modell ni Ågare till. De disponbla versionerna ar de foljande: utsugningsversion med utvändig evakuering

eller filterversion med invändig

atercirkulation

3.INSTALLATION

Natspänningen skall motsvara spänningen som anges på markplaten som sitter innate i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas till etttag som ar lattilgangliegt aven after installationen och uppfyller gallande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till nätet),ller om uttaget ar placerat på en svårätkomlig plats skallen godkänd tväpolig strombrytare installeras som garantar er en fullkomlig frankoppling fran nätet i samband med överspänningsklass III, i enligeh med installationsbestammelserna.

Varning!kontrollera innan fläktens krets ansluts med natspänninger att den fungerar korrekt och ar korrekt monterad.

Minsta tillatna avstand mellan kokkärlens
stödyta på spishällen och köksfläktes
underkont ar 50cm om det är fragan om en
elektrisk spis och 65cm om det är fragan
om gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett
större avstand skall detta respekteras.

4. UNDERHÄLL

Varning! Gör alltid fläkten strömlösinnan nagoon typ av underhällarsbeteeller rengöring inleds genom att slaifran bostadens huvudströmbrytare.

Fläkten skall rengöras ofter, savál invändigt som utvändigt (atminstone med sama underhällsintervall som für fettfiltren).

Använd en trasa fuktad med neutralarengöringsmedel vid rengöring.

Undvikprodukter som innehaller slipmedel. ANVAND INTE ALKOHOL!

Varning! Observera att en bristande rengöring av apparaten och icedtuforda filterbyten kan medfora brandrisk. Folj dafor ovanstaende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, eldsvador beroende paett bristande underhall erer att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medfora brandrisk. Folj dafor ovanstäende instruktioner noga.

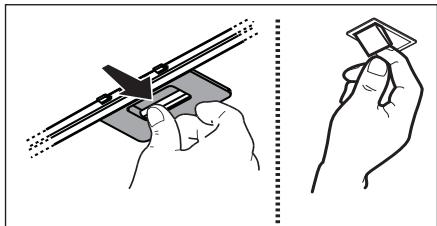

4.1 Fettfilter - Filtret skall rengöras en gäng i帽子en, med att milt rengöringsmedel, for hand aller diskmaskin, med lag temperatur och kort program.

Vi tvatt i diskmaskin kan fetffiltret av metall missfargas utan att detta pa nagot satt paverkar filtres uppsningsformaga.

4.2 Aktivt kolfilter som kan rengöras

Kolfiltret mattas after en mer aller min-dre lang tidsperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfiltre nrengors.Det ar under alla handelier nod-vandigt att ersatta kolffilterpatronen minst var 4 manad.

Filtret kan INTE rengöras eller Återanvändas.

5. KOMMANDON

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare for spishällens belysning.

Använd en högre hastigkeit om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minutes after avslutad matlagning. Styrknapparna sitter på fläktens frontpanel.

1 PÅ/AV-knapp/minskning aspirationshastighet (effekt)
Knapp ökning aspirationshastighet (effekt) 1 - 2 - 3. - 4. Aspirationshastigheterna (effekterna) 3. och 4. har en begränsad varaktighet, på respektive 10 och 5 minutes, varefter aspirationshastigheten (effekten) 2 aktiveras.

Anmärkning: Lysdioden på displayen blinkar for att indikera tiden på hastigheten.

3 PÄ/AV-knapp belysning

Kåpan startup på enlag aspirationshestighet (effekt) under cirka en timme,ärefter stängs den av.

5 Display Indikator for filtrns mattnad

Med regelbundna driftsintervall signalerak kapan om filtren behover unterhallas.

Indikator for fettfiltrens mattnad

Pá displayen visas den installda
hastigheten alternerat med bokstaven "F".

Indikator for kolfiltrens mattnad

På displayen visas den installda
hastigheten altemerat med bokstaven “C”.
Reset av indicatororn für滤rens mättning

Starta fläkten ochhall tangenten 1
nedtryckt under cirka 3 sekunder for att
aterstalla indicatorn for filtrns mattning.
Utfor underhallet av filtren enigt
anvisingarna i denna handbok.

I det fall bada indicatorerna for filtrens mattning ^ och ^ borjar blinka samtidigt ar det nodvandigt att upprepa aterstallnings forfarandet tva ganger.

Indikatorn for kolftilretsmattning ar normalt avaktiverad och i det fall flakten skall anvandasom filterverion aktiverasenna indicator manuellt vid forsta anvandningstillfallet.

Aktivering av kolfiltrets indicator for mättning:

Stäng av fläkten och tryck samtidigt nertangenterna 2 och 3 under 3 sekunder. Bokstäverna "F" och "C" blinkkar padisplayen under 2 sekunder vilket betyder att indikatorn for kolfiltrets mättning har aktiverats.

Avaktivering av kolfiltrets indicator for mättning:

Stäng av fläkten och tryck samtidigt nertangenterna 2 och 3 under 3 sekunder. Endast bokstaven "F" blinkar på displayen under 2 sekunder vilket betyder att indikatorn for kolfiltrets mättning har avaktiverats.

Temperaturlarm

Fläkten ar ultrustad med en temperatursensor som startar motorn pa hastighet 3 i det fall temperaturen runt displayomrdet ar for hog.

Larmet indikeras på displayen nar bokstaven "t" blinkar.

Larmet forblir aktiverat tills temperaturensjunkit under den högsta tillatna.

Om tangenten "2" trycks ned avaktiveras larmet.

Sensorn mäter rumstemperaturen i narheten av displayområdet varje 30 sekunder.

5.1 Hob²Hood

Fläkten är ultrustad med en "sladdlös" (wireless) anslutningsanordning med spishällen som möjiggör en automatisk inställning av den optimala hastigheten.

Se spishällens instruktsbok für att kontrollera om denna Funktion ar kompatibel.

I det fall det ar fragan om en forsta elektrisk anslutning, aller om en plotslig kortslutning (blackout) intraffat, vanta i 1 minut for att ge flakten möjliget att ateruppratta anslutningen med spishallen.

6. BELYSNING

Fläkten ar ultrustad med ett belysningsystem som bygger pälysdiodsteknologi.

Lysioderna garanterar optimal belysning, uptil 10 ganger langre livslängd jamfort med konventionella lampor och mojiggoren energibesparing pa 90%

Varning!Rikta inte blichen direkt mot lysdiodernas Ijus.

Kontakta den auktoriserade reservdelsaterf orsaljaren vid byte av lampor.

FOR PERFEKTE RESULTATER

Merknad: Led på display blinker for angi tidsinnstilling av hastigthet.
