EFF60560OX - Dunstabzugshaube ELECTROLUX - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Electrolux
Modell	EFF60560OX
Breite	60 cm
Nettogewicht	ca. 12 kg
Stromversorgung	220-240 V, 50 Hz
Motorleistung	200 W
Anzahl der Geschwindigkeitsstufen	4 (davon 2 mit Zeitvorwahl)
Breeze-Funktion	Ja (niedrige Geschwindigkeit für 1 Stunde, dann automatische Abschaltung)
Beleuchtung	LED, 2 x 3 W
Fettfilter	Metall, spülmaschinengeeignet (einmal pro Monat)
Aktivkohlefilter	Nicht waschbar, spätestens alle 4 Monate ersetzen
Hob²hood-Verbindung	Ja, kabellos mit kompatiblem Kochfeld
Filter-Sättigungsanzeige	Ja (Anzeige F/C)
Temperaturalarm	Ja (Sensor aktiviert Geschwindigkeitsstufe 3)
Mindestabstand (Elektro)	50 cm
Mindestabstand (Gas/Kombi)	65 cm
Geräuschpegel	ca. 65 dB(A)
Maximale Luftleistung	ca. 600 m³/h
Energieeffizienzklasse	A+

Häufig gestellte Fragen - EFF60560OX ELECTROLUX

Wie reinige ich den Fettfilter?

Der Fettfilter muss einmal im Monat gereinigt werden. Verwenden Sie milde Reinigungsmittel, per Hand oder in der Spülmaschine bei niedriger Temperatur und Kurzprogramm. Das Waschen in der Spülmaschine kann zu Verfärbungen führen, beeinträchtigt jedoch nicht die Filterleistung.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss spätestens alle 4 Monate oder früher bei starker Nutzung der Dunstabzugshaube ausgetauscht werden. Die Sättigung hängt von der Nutzungshäufigkeit und der Regelmäßigkeit der Reinigung des Fettfilters ab.

Wie aktiviere ich die Sättigungsanzeige des Aktivkohlefilters?

Schalten Sie die Dunstabzugshaube aus, drücken Sie dann gleichzeitig die Tasten 2 und 3 für 3 Sekunden. Das Display zeigt blinkende 'F' und 'C' für 2 Sekunden an, um die Aktivierung zu bestätigen.

Was tun, wenn das Display blinkendes 'F' oder 'C' anzeigt?

Dies zeigt an, dass der Fettfilter ('F') oder der Aktivkohlefilter ('C') gereinigt oder ausgetauscht werden muss. Nach der Wartung setzen Sie die Anzeige zurück, indem Sie bei eingeschalteter Haube die Taste 1 für 3 Sekunden drücken. Wenn beide blinken, setzen Sie zweimal zurück.

Wie verwende ich die Hob²hood-Funktion?

Die Dunstabzugshaube kann kabellos mit einem kompatiblen Kochfeld verbunden werden, um die Geschwindigkeit automatisch anzupassen. Beachten Sie die Anleitung des Kochfelds. Bei der ersten Verbindung oder nach einem Stromausfall warten Sie 1 Minute, bis die Verbindung wiederhergestellt ist.

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Bei Elektrokochfeldern beträgt der Mindestabstand 50 cm; bei Gas- oder Kombikochfeldern 65 cm. Wenn die Anleitung des Kochfelds einen größeren Abstand vorschreibt, halten Sie diesen ein.

Wie schalte ich die Beleuchtung der Dunstabzugshaube ein?

Drücken Sie die Taste EIN/AUS Beleuchtung (meist durch ein Glühbirnensymbol dargestellt), um die LEDs ein- oder auszuschalten.

Was tun bei Temperaturalarm (blinkende 't'-Anzeige)?

Dieser Alarm zeigt an, dass die Temperatur im Displaybereich zu hoch ist. Die Haube schaltet automatisch auf Geschwindigkeitsstufe 3. Wenn die Temperatur sinkt, endet der Alarm. Sie können die Taste 2 drücken, um manuell aus diesem Modus zu wechseln.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Schalten Sie die Dunstabzugshaube ein, drücken Sie dann die Taste 1 (EIN/AUS/Geschwindigkeit reduzieren) für etwa 3 Sekunden. Die Anzeige wird zurückgesetzt. Wenn beide Anzeigen blinken, wiederholen Sie den Vorgang zweimal.

Kann ich den Aktivkohlefilter waschen?

Nein, der Aktivkohlefilter ist nicht waschbar und kann nicht regeneriert werden. Er muss nach der Sättigung durch einen neuen ersetzt werden.

BEDIENUNGSANLEITUNG EFF60560OX ELECTROLUX

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für diese Electrolux Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihr den das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrierten, um den besten Service davon zu gewährleisten:

Zubehor, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.electrolux.com/shop

UMWELTTIPPS

Recyclen Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit thisem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnings-/ Sicherheitshinweise.

Änderungen vorhalten.

SICHERHEITSHINWEISE

Vor jeglicher Reinigung bzw. Wartung, muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker auszieht bzw. den Hauptschalter ausschaltet.

Alle Installations-und Wartungarbeiten sind mit Arbeitshandschuhen durchzufahren.

Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen worden und sich den damit verbundenen Gefahren bewusst sind.

Darauf achten, dass Kinder mit dem Gerät nicht playen. Die Reinigungsum und -Wartungsarbeiten müssen von unüberwachten Kindern nicht durchgeführt werden.

Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas-bzw. Brennstoffgeräten verwendet wird. Die Dunstabzugshaube ist regelmäßigeninnen und außen zu reinigen: bei der Reinigung ist auf die Wartungshinweise des vorliegenden Handbuchs zu achten.

Das Nichtbeachten der Reinigungshinweise und des Ersatzes bzw. Reinigung der Filter kann zur Brandgefahr führen.

Es ist streng verboten, Speisen auf der Flamme unter der Dunstabzugshaube zu kochen.

1. SICHERHEITSHINWEISE

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, daß ist die in jedem Fall zu vermeiden. Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heißt werden. Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Entsatz des vorliegenden Handbuchs angegeben wird.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche, sich streng an die Voschriften der örtlichen Behörde halten.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.

Die Abzugsluftarf nicht in eine Ableitung der Rauch-bzw.Brennstoffgase geitet werden.

Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. halten, um Stromschlaggefahr zu vermeiden.

Die Dunstabzugshaube niemals ohne\ richtig installiertes Gitter verwenden!\ Die DunstabzugshaubearfNDIEMALS als\ Auflageflache verwendet werden, sofern es\ nicht ausdrucklich angegeben ist.\ Verwenden Sie nur die mit dem Produkt fur

die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird. Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.

2.BEDIENUNG

Der Dunstabzug dient zum Absaugen der beim Kochen entstehenden Dämpfe.
In dem mitgelieferten Montagehandbuch ist angegeben, ob Sie ihre Haube als Abluft

oder Umluftversion betreiben.

3.BEFESTIGUNG

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprachende Steckdose auch nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubrangen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis!Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht untersuchen. Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

4. WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außenhäufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiner getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

! Hinweis! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

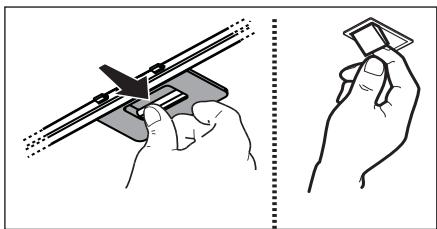

4.1 Fettfilter

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

4.2 Der NICHT waschbare Aktivkohlefilter - Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättingung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden. Er kann NICHT gereinigt oder erneut aktiviert werden.

5. BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaug Starke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist. Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfehlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einszuschalten und sie nach dessen Beendigung noch ungebung 15 Minuten weiterlaufen zu halten.

Auf der Vorderseite des Gerätes befinden sich die Schalter:

1 Taste ON/OFF/Verminderung der Absauggeschwindigkeit (Leistung)
2 Taste Erhöhung der Absauggeschwindigkeit (Leistung) 1 - 2 -3-4.

Die Absauggeschwindigkeiten (Leistung) 3 und 4 haben eine beschränkte Dauer, undzar 10 und 5 Minuten,dann wird die Absauggeschwindigkeit (Leistung) 2 aktiviert.

Anmerkung: Die LED auf dem Display blinkt, um die Zeitsteuerung der Geschwindigkeit anzuzeigen.

3 Taste ON/OFF Beleuchtung
4 Funktionstaste "Breeze" (Lüftung für die Umgebung) Die Absaughabe schaltet sich bei geringer Absauggeschwindigkeit (Leistung) für ungebärte eine Stunde ein, dann schaltet sie aus.
5 Display

Anzeige für die Sattigung der Filter

In regelmäßigen Betriebsabständen zeigt die Absaughaube an, wenn die nachste Wartung der Filter zu erfolgen hat.

Sättigungsanzeige des Fettfilters

Auf dem Display erscheinen abwechselnd die eingestellte Geschwindigkeit und der Buchstabe "F".

Sattigungsanzeige des Kohlefilters

Auf dem Display erscheinen abwechselnd die eingestellte Geschwindigkeit und der Buchstabe "C".

Rücksetzung der Sattigungsanzeige

Um die Sattigungsanzeige zurückzusetzen, schalten Sie die Haube ein und halten die Taste für ungebung 3 Sekunden gedrückt.

Um die Filter zu reinigen bzw. zu ersetzen, beachten Sie die in thisem Handbuch angegebenen Anweisungen.

Wenn die beiden Filter-Sattigungsanzeigen "F" und "C" fangen an, zu blinken, führen Sie den Rücksetzungsvorgang zweimal durch.

Die Aktivkohlefilter-Sattigungsanzeige ist normalerweise nicht aktiv. Wenn die Haube in der Umluftversion verwendet wird, muss die Aktivkohlefilter-Sattigungsanzeige zum ersten Mal manuell aktiviert.

Aktivierung der Aktivkohlefilter-Sattigungsanzeige:

Die Haube ausschalten und die Tasten 2 und 3 für 3 Sekunden gleichzeitig gedrück halten. Nachdem die Aktivkohlefilter-Sattigungsanzeige aktiviert worden ist, blinken die Buchstaben "F" und "C" für 2 Sekunden im Display auf.

Deaktivierung der Aktivkohlefilter-Sattigungsanzeige:

Die Haube ausschalten und die Tasten 2 und 3 für 3 Sekunden gleichzeitig gedrück halten. Nachdem die Aktivkohlefilter-Sattigungsanzeige deaktiviert worden ist, blinking nur der Buchstabe "F" für 2 Sekunden im Display auf.

Temperaturalarm

Die Haube ist mit einem Temperatursensor versehen, der den Motor in der 3. Saugstärke schaltet, wenn die Temperatur im Displaybereich zu hoch ist. Der Alarmzustand wird auf dem Display durch die blinkende "t" angezeigt. Dieser Zustand bleibt, bis die Temperatur unter den Alarmwert sinkt. Diese Betriebsart kann durch das Betätigen der Taste "2", gelöscht werden. Der Sensor stellt die Raumtemperatur im Displaybereich alle 30" fest.

5.1 Hob²Hood

Die Haube ist mit einer Link-Funktion "ohne Kabel" (wireless/drahtlos) mit einem Kochfeld für die automatische Anpassung der am besten geeigneten Geschwindigkeit ausgestattet. Konsultieren Sie die Bedienungsanleitung des Kochfelds, um die Prasenz und die Kompatibilität dieser Funktion zu überprüfen. Im Falle einer allersten Verbindung mit dem Stromnetz oder eines plötzlichen Stromausfalls (Blackout), warten Sie 1 Minute, damit die Haube den Anschluss an das Kochfeld wieder herstellen kann.

6. BELEUCHTUNG

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtingssystem ausgestattet. Die LEDs ermögen eine optimale Beleuchting der Kochfläche. Sie haben eine zehnfache Lebensdauer gegenüber traditionellen Leuchten und bieten eine Energieersparnis bis zu 90% .

Achtung! Nicht direkt in das LED Licht schauen.

Für den Wechsel der Lampen kontaktieren Sie das zuständige Zentrum für den Austausch.
