LFP626AK - Köksfläkt ELECTROLUX - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Electrolux
Modell	LFP626AK
Kategori	Fläkt
Strömförsörjning	Nätström 220-240 V, 50/60 Hz
Motoreffekt	280 W (uppskattning)
Belysning	Inbyggd LED, effekt 1,5 W (uppskattning)
Mått (B x D x H)	60 x 50 x 30 cm (uppskattning)
Nettovikt	12 kg (uppskattning)
Antal hastigheter	3 hastigheter
Styrningstyp	Pekskärm, med indragbar låda
Avluftningsläge	Frånluft eller recirkulation (kolfilter tillval)
Luftutloppets diameter	150 mm (uppskattning)
Minsta avstånd till spis	65 cm
Fettfilter	Diskmaskinssäkra, rengör var 2:a månad
Kolfilter	Utbytbart (ingår ej), varierande livslängd
Belysning	Oberoende av fläkten
Säkerhet	Fläktstopp vid stängning av lådan, flammsskydd
Reservdelar tillgängliga	LED-lampa, fettfilter, kolfilter
Reparationsmöjligheter	Auktoriserad Electrolux-service
Medföljande dokument	Bruksanvisning (272 sidor), separat installationsanvisning

Vanliga frågor - LFP626AK ELECTROLUX

Vad är minsta avstånd mellan fläkten och spisen?

Minsta avstånd är 65 cm mellan spisytan och fläktens underdel.

Hur rengör man fettfiltren?

Fettfiltren rengörs i diskmaskin (kort program, låg temperatur) eller för hand med milt rengöringsmedel. Det rekommenderas att rengöra dem var 2:e månad.

Hur byter man kolfiltret?

Kolfiltret är ett tillval. För att byta det, ta först bort fettfiltren, klicka sedan ur kolfiltret genom att dra flikarna nedåt. Installera det nya filtret i omvänd ordning.

Vad gör man om fläkten inte startar?

Kontrollera först att apparaten är ansluten och att säkringen eller huvudströmbrytaren inte har löst ut. Om problemet kvarstår, kontakta en kvalificerad elektriker.

Hur justerar man fläkthastigheten?

Fläkten har 3 hastigheter. Tryck på motsvarande knapp (1, 2 eller 3) för att välja önskad hastighet. Hastighet 0/1 stänger av.

Fläktbelysningen fungerar inte, vad gör man?

Kontrollera om LED-lampan är trasig. Byte måste utföras av kvalificerad tekniker (se kapitel Underhåll i bruksanvisningen).

Kan jag använda fläkten i recirkulationsläge?

Ja, det går att använda fläkten i recirkulationsläge genom att installera ett kolfilter (säljs separat). Se bruksanvisningen för installation.

Hur aktiverar man fläkten?

Dra ut fläktens låda mer än 5 cm för att komma åt kontrollpanelen. Tryck sedan på startknappen (0/1).

Fläkten låter, är det normalt?

Ett lätt ljud är normalt, särskilt vid hög hastighet. Om ljudet blir överdrivet, kontrollera att filtren inte är blockerade och att installationen är stabil.

Var hittar jag installationsanvisningen?

Installationsanvisningen medföljer separat med apparaten. Du kan även ladda ner den gratis på webbplatsen notice-facile.com.

BRUKSANVISNING LFP626AK ELECTROLUX

SV Bruksanvisning | Spisfläkt 238

Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 238
2. SÄKERHETSANVISNINGAR....241
3. INSTALLATION....242
4. PRODUKTBESKRIVNING....242
5. DAGLIG ANVÄNDNING....242
6. SKÖTSEL OCH RENGÖRING....243
7. FELSÖKNING....244
8. MILJÖSKYDD.... 245

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

- Barn ska övervakas så att de inte leker med maskinen.

• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• Håll barn och husdjur på avständ när produkten används.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är avsedd för hushållsbruk över hållar, spisar och liknande matlagningsenheter.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

- Innan du utför något underhåll ska du koppla ur produkten från nätuttaget.

- FÖRSIKTIGHET: Åtkomliga delar kan bli heta under användning med tillagningsenheter.

- Använd endast skruvarna som medföljer, och om de inte levereras med produkten, använd skruvar som rekommenderas i installationsanvisningarna. Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

- WARNING! Underlåtenhet att installera skruvarna eller fästanordningen i enlighet med dessa instruktioner kan leda till elektrisk fara.

- Använd inte lim för att sätta fast produkten.

- Minsta avstånd mellan hållens yta på vilken kokkärlen står och nedre delen av produkten ska vara minst 65 cm, om inte annat anges i installationsanvisningarna för produkten eller hållen.

- Utsläpp av luft måste följa lokala föreskrifter.

- Se till att du har god ventilation i rummet där produkten är installerad, för att undvika att gaser sugs tillbaka in i rummet från produkter som använder gas eller andra bränslen, exempelvis öppna spisar.

- Se till att ventilationsöppningarna inte är blockerade och att luften som uppsamlas av produkten inte förmedlas till en kanal som används för att avge rök och ånga från andra produkter (centralvärmesystem, termosifoner, vattenvärmare etc.).

- När produkten körs med andra produkter får det maximala vakuum som alstras i rummet inte överstiga 0,04 mbar.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

- Om sladduppsättningen är skadad måste den bytas ut mot en specialsladd som finns tillgänglig hos tillverkaren eller tillverkarens auktoriserade servicecenter.

- Om produkten är ansluten direkt till strömförsörjningen måste elinstallationen vara utrustad med en isoleringsanordning som gör det möjligt att koppla från produkten från elnätet vid alla poler. Komplett urkoppling måste överensstämma med de villkor som anges i överspänningskategorin III. Sättet för fränkoppling måste införlivas i det fasta kablaget i enlighet med gällande elinstallationsnormer.

- Flambera inte under produkten.

- Använd den inte för att låta farliga eller explosiva material och ångor strömma ut.

- Rengör produkten regelbundet med en mjuk trasa för att förhindra att ytmaterialet försämras.

- Använd inte ångrengöring, vattenspray, hårda slipmedel eller skarpa metallskrapor för att rengöra ytan på produkten. Använd bara neutrala rengöringsmedel.

- Rengör fettfiltren regelbundet (minst varannan månad) och avlägsna fettavlagringar för att förhindra brandrisk.

- Använd en trasa för att rengöra insidan av produkten.

2. SÄKERHETSANVISNINGAR

2.1 Installation

WARNING!

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Endast en behörig person får installera den här produkten.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Innan du installerar produkten ska du ta bort alla förpackningar, märkningen och skyddsfilmen.
• Installera inte avluften i ett hålrum i väggen, om inte hålrummet är konstruerat för detta ändamål.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Om symbolen ( ) 📄te finns på märkplåten måste produkten jordas.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Låt inte elektriska ledningar trassla in sig.
• Använd inte grenuttag eller förlängningssladdar.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt

monterade kablar kan orsaka överhettning i kopplingsplinten.

- Anslut produkten till installationens slut. Kontrollera att man kan komma åt kontakten efter installationen.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Denna produkt är endast avsedd för matlagning. Använd inte produkten för annat ändamål.
• Ändra inte produktens specifikationer.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd endast tillbehör som medföljer produkten.
• Håll flammor eller uppvärmda föremål borta från fetter och oljor under tillagning och fritering.
• Använd inte elektriska grillar som inte är täckta.
• Använd inte produkten som avlastningsyta.
• Använd inte förstoringsglas, kikare eller liknande optiska apparater för att titta direkt på produktens belysning.
• Om produkten fungerar med andra enheter får det maximala utvecklade trycket inte överstiga 4 Pa (4x10-5 bar).

2.4 Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten. Använd endast originaldelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.5 Avyttring

WARNING!

Risk för personskador eller kvävning föreligger.

• Kontakta kommunen för information om hur produkten ska kasseras.
  • Koppla ur produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Installationsanvisningar

i

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

4. PRODUKTBESKRIVNING

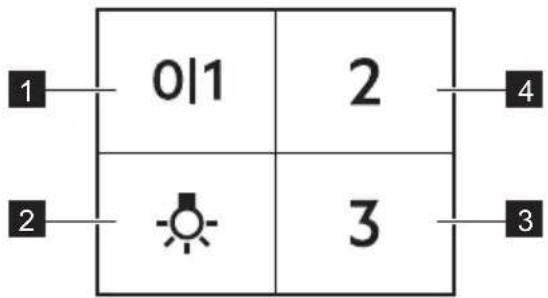

4.1 Översikt av kontrollpanelen

Funktion Beskrivning

1

Första hastighetsnivån/av Fläkten växlar till första hastighetsnivån. En andra tryckning stänger av produkten.

2

Lampa Tänder och släcker belysningen.

3

Tredje hastighetsnivån Motorn växlar till tredje hastighetsnivån.

4

Andra hastighet Fläkten växlar till andra hastighetsnivån.

5. DAGLIG ANVÄNDNING

5.1 Använda fläkten

Se den rekommenderade hastigheten enligt tabellen nedan.

0|1

Under uppvärmning av mat, vid tillagning under lock.

2

Vid tillagning under lock på flera kokzoner eller brännare, mild stekning.

3

Under kokning och stekning av stora mängder mat utan lock, tillagning på flera kokzoner eller brännare.

i

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter innan och efter tillagning av mat.

Aktivera produkten

Använda fläkten:

1. Dra ut fläktenheten minst 5 cm.

1. För att aktivera funktionen trycker du på 0|1 knappen.

2. Vid behov, ändra hastigheten genom att trycka på önskad knapp.

Stänga av produkten

Stäng av fläkten genom att trycka på 0|1 eller stänga fläktenheten.

i

När enheten stängs sparas den senaste inställningen för fläkthastighet. När enheten dras ut igen kommer fläkten att starta med den senast valda fläkthastigheten.

Belysning

i

Fläktens belysning fungerar oberoende av andra fläktfunktioner.

Aktivera och inaktivera belysningen

För att belysa tillagningsytan tryck på ljusknappen Fläktbelysningen påverkas inte av att enheten stängs.

6. SKÖTSEL OCH RENGÖRING

6.1 Rengöring

Rengöringsmedel

Använd inte rengöringsmedel eller borstar med slipeffekt.

Torka av produktens yta med en mjuk trasa med varmt vatten och milt rengöringsmedel.

Efter tillagning kan vissa delar av produkten vara varma. För att undvika fläckar måste produkten svalna och sedan torkas av med ren trasa eller pappershandduk.

Rengör fläckar med ett milt diskmedel.

Håll fläkten ren

Rengör produkten och fettfiltren en gång i månaden. Rengör insidan och fettfiltren noga från fett. Fettansamling eller andra matrester kan leda till brand.

Fettfilter kan diskas i diskmaskinen.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

Kolfilter

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret. Se broschyren som medföljer tillbehöret.

Filtret monteras med hjälp av klämmorna och stiften på motsatta sidor.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under huven.

1. Luta filtrets framkant något nedåt och dra sedan.

Upprepa de första två stegen för alla filter.

1. Rengör filtren med en svamp och rengöringsmedel utan slipmedel eller i diskmaskin.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

1. Sätt tillbaka filtren genom att upprepa de två första stegen i omvänd ordning. Upprepa stegen för alla filter om tillämpligt.

6.3 Byta kolfiltret – tillval

Beroende på typ kan filtret regenereras eller inte. Se broschyren som medföljer filtret.

7. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

7.1 Vad gör jag om...

Problem Möjlig orsak Lösning

Du kan inte aktivera maskinen. Produkten är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.

Kontrollera att ugnen är korrekt ansluten till strömförsörjningen.

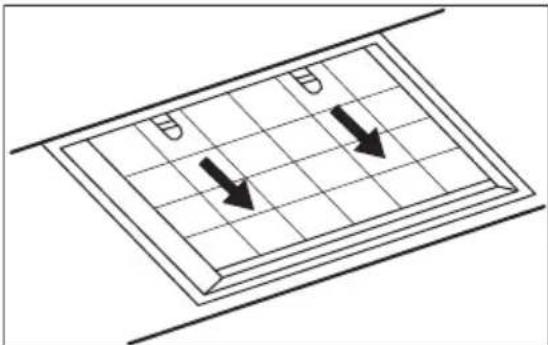

För att byta filtret:

1. Ta bort fettfiltren från maskinen.
   Se "Rengöring av fettfiltret" i det här kapitlet.
2. Dra flikarna mot filtrets nedre del.

1. Luta framsidan av filtret nedåt lite lätt och dra sedan.

2. Utför proceduren i omvänd ordning när du ska installera ett nytt filter.

6.4 Byte av LED-lampa

Produkten levereras med en LED-lampa. Denna del får endast bytas av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

Problem Möjlig orsak Lösning
Du kan inte aktivera maskinen. Brist på elektrisk strömför-sörjning.		Kontrollera säkringen eller huvudbrytaren.Kontakta en behörig elektriker om säkri-ngen eller brytaren fortsätter att bryta kret-sen.
Du kan inte aktivera maskinen. Skåpsdörrarna är inte i linje med skåpets ram.		Rikta in skåpsdörrarna.
Lampan fungerar inte. Lampan är trasig. Byt ut lampan. Se kapitlet "Underhåll och rengöring".
Produkten absorberar inte ångorna ordentligt.	Motorhastigheten är inte till-räcklig för ångorna.	Ändra motorns hastighet.

8. MILJÖSKYDD

Återvinn material med symbolen ⚠ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
