LFP626AK - кухонная вытяжка ELECTROLUX - Бесплатное руководство пользователя

Тип продукта	Вытяжка
Бренд	Electrolux
Модель	LFP626AK
Категория	Вытяжка
Питание	Сеть 220-240 В, 50/60 Гц
Мощность двигателя	280 Вт (оценка)
Освещение	Встроенный светодиод, мощность 1,5 Вт (оценка)
Размеры (Ш x Г x В)	60 x 50 x 30 см (оценка)
Вес нетто	12 кг (оценка)
Количество скоростей	3 скорости
Тип управления	Сенсорное, с выдвижным ящиком
Режим отвода	Отвод или рециркуляция (угольный фильтр опционально)
Диаметр воздуховода	150 мм (оценка)
Минимальное расстояние до варочной поверхности	65 см
Жировые фильтры	Моющиеся в посудомоечной машине, чистить каждые 2 месяца
Угольный фильтр	Сменный (не входит в комплект), срок службы варьируется
Освещение	Независимо от вентилятора
Безопасность	Остановка вентилятора при закрытии ящика, защита от возгорания
Доступные запчасти	Светодиодная лампа, жировые фильтры, угольный фильтр
Ремонтопригодность	Авторизованный сервисный центр Electrolux
Прилагаемые документы	Руководство по эксплуатации (272 стр.), отдельная инструкция по установке

Часто задаваемые вопросы - LFP626AK ELECTROLUX

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Минимальное расстояние составляет 65 см между варочной поверхностью и нижней частью вытяжки.

Как чистить жировые фильтры?

Жировые фильтры моются в посудомоечной машине (короткий цикл, низкая температура) или вручную с мягким моющим средством. Рекомендуется чистить их каждые 2 месяца.

Как заменить угольный фильтр?

Угольный фильтр является опцией. Для замены сначала снимите жировые фильтры, затем отожмите защелки угольного фильтра, потянув за язычки вниз. Установите новый фильтр в обратном порядке.

Что делать, если вытяжка не включается?

Сначала проверьте, что прибор подключен к сети и что предохранитель или автоматический выключатель не сработали. Если проблема сохраняется, обратитесь к квалифицированному электрику.

Как отрегулировать скорость вентилятора?

Вытяжка имеет 3 скорости. Нажмите соответствующую кнопку (1, 2 или 3) для выбора желаемой скорости. Кнопка 0/1 выключает прибор.

Не работает освещение вытяжки, что делать?

Проверьте, не перегорела ли светодиодная лампа. Замену должен производить квалифицированный специалист (см. раздел Обслуживание в руководстве).

Можно ли использовать вытяжку в режиме рециркуляции?

Да, можно использовать вытяжку в режиме рециркуляции, установив угольный фильтр (продается отдельно). Обратитесь к руководству по установке.

Как включить вытяжку?

Выдвиньте ящик вытяжки более чем на 5 см, чтобы открыть панель управления. Затем нажмите кнопку включения (0/1).

Вытяжка шумит, это нормально?

Небольшой шум нормален, особенно на высокой скорости. Если шум становится чрезмерным, проверьте, не забиты ли фильтры и надежно ли установлена вытяжка.

Где найти инструкцию по установке?

Инструкция по установке поставляется отдельно с прибором. Вы также можете бесплатно скачать ее на сайте notice-facile.com.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LFP626AK ELECTROLUX

RU Инструкция по эксплуатации | Кухонная вытяжка 196

- Не фламбирайте под уреда.

Риск от пожар или токов удар.

Вж. глава "Безопасност".

5. ВСЕКИДНЕВНА УПОТРЕБА

Вж. глава "Безопасност".

1. КАУІПСІЗДІК АҚПАРАТЫ..... 120
2. КАУІПСІЗДІК ТУРАЛЫ НУСКАУЛАР.....123
3. OPHATY....124
4. БУЙЫМ СИПАТТАМАСЫ.....124
5. ӘРКУНДІК ҚОЛДАНУ....125
6. КУТУ МЕНЕН ТАЗАЛАУ....126
7. АКАУЛЫКТЫ ТУЗЕТУ.... 127
8. КОРШАФАН ОРТАФА КАТЫСТЫ ЖАФДАЙЛАР.....127

4. БУЙЫМ СИПАТТАМАСЫ

6. КУТУ МЕНЕН ТАЗАЛАУ

8. КОРШАФАН ОРТАФА КАТЫСТЫ ЖАФДАЙЛАР

2. БЕЗБЕДНОСНИ УПАТСТВА

2.1 Монтажа

ПРЕДУПРЕДУВАЊЕ!

Проблем Можно причина Решение

Проблем Можно причина Решение

Добро пожаловать в Electrolux! Благодарим вас за то, что вы остановили свой выбор на нашем изделии.

Найти инструкции по эксплуатации, а также рекомендации по использованию, устранению неисправностей, техническом обслуживании и ремонте: www.electrolux.com/support

Право на изменения сохраняется.

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.... 196
2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....199
3. УСТАНОВКА....201
4. ОПИСАНИЕ ПРИБОРА....201
5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.....201
6. УХОД И ОЧИСТКА....202
7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ.... 203
8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ..... 204

1. ⚠СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с настоящей инструкцией. Изготовитель не несёт ответственность за травмы/ущерб, вызванные неправильной установкой и эксплуатацией. Обязательно храните данную инструкцию вместе с прибором для использования в будущем.

1.1 Безопасность детей и лиц с ограниченными возможностями

- Этот прибор может использоваться детьми старше восьми лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать изделие и дающих им представление об опасности, связанной с его

эксплуатацией. Детям младше 8 лет и лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором без постоянного присмотра.

• Дети должны находиться под присмотром для недопущения игр с прибором.
• Храните все упаковочные материалы вне досягаемости детей и утилизируйте их надлежащим образом.
• Не подпускайте детей и домашних животных к прибору во время его работы.
• Очистка и доступное пользователю техническое обслуживание прибора не должны выполняться детьми без присмотра.

1.2 Общая безопасность

• Прибор предназначен для работы над варочными панелями, кухонными плитами и аналогичными приборами для приготовления пищи.
• Данный прибор предназначен для бытового применения в отдельном домохозяйстве.
• Данный прибор можно использовать в офисах, гостиничных номерах, мини-гостиницах типа «ночлег и завтрак», сельских жилых домах и других аналогичных помещениях, где такое использование не превышает (среднего) уровня бытового использования.
  • Перед любым обслуживанием отключите прибор от сети питания.
• ПРЕДУПРЕЖДЕНИЕ. Во время совместной работы с приборами для приготовления пищи доступные для контакта части могут сильно нагреваться.
• Используйте только крепеж, идущий в комплекте с прибором. В случае отсутствия в комплекте крепежа используйте крепеж, рекомендованный в инструкции. Разместите прибор в безопасном месте, отвечающем требованиям установки.

• ВНИМАНИЕ! Неиспользование винтов или фиксирующего устройства в соответствии с данными Инструкциями может привести к поражению электрическим током.
- Не используйте для монтажа прибора клеевые составы.
- Если иное не оговорено в инструкции прибора или духового шкафа, минимальное расстояние между поверхностью варочной панели, на которой находится посуда, и наиболее низкой частью прибора должно составлять не менее 65 см.
- Метод экстракции воздуха должен отвечать требованиям местных норм и положений.
- Обеспечьте хорошую вентиляцию в помещении, где установлен прибор, чтобы избежать обратного притока газов, создаваемого устройствами, в которых происходит сгорание газа или других видов топлива (включая камины).
- Убедитесь, что вентиляционные отверстия не перекрыты, и что отводимый прибором воздух не подается в трубу, используемую для отвода дыма и пара от других приборов (систем центрального отопления, термосифонов, водогреев и т.д.)
• В случае совместной работы с другими приборами максимальное создаваемое в помещении разрежение не должно превышать 0,04 мбар.
- Во избежание несчастного случая, замену поврежденного кабеля питания должен выполнять изготовитель, авторизованный сервисный центр или специалист с аналогичной квалификацией.
- Поврежденный кабель следует заменить на специальный кабель, который можно приобрести у производителя или в авторизованном сервисном центре.
- При подключении прибора непосредственно к электросети необходимо обеспечить наличие устройства, позволяющего отключать прибор от

электросети с разрывом между всеми контактами. Полное размыкание контактов должно отвечать условиям, предусмотренными для случаев перенапряжения категории III. Отсоединение кабеля должно выполняться в соответствии с правилами монтажа.

• Не готовьте под прибором блюда методом фламбирования.
• Не используйте прибор для отвода вредных или взрывоопасных материалов и паров.
• Во избежание повреждения покрытия прибора производите его регулярную очистку мягкой тряпкой.
• Не используйте для очистки поверхности прибора пароочистители, воду под давлением, жесткие абразивные чистящие средства или острые металлические скребки. Используйте только нейтральные моющие средства.
• Производите регулярную (как минимум раз в 2 месяца) очистку жировых фильтров и удаляйте с прибора жировые отложения во избежание риска пожара.
• Для очистки внутренней камеры прибора используйте тряпку.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Установка

ВНИМАНИЕ!

Существует риск травмы, поражения электрическим током, пожара, получения ожогов или повреждения прибора.

• Установка прибора должна осуществляться только квалифицированным специалистом.
• Не устанавливайте и не подключайте прибор, имеющий повреждения.
• Следуйте инструкциям по установке, входящим в комплект прибора.
  • Всегда будьте осторожны при перемещении прибора, поскольку он

тяжелый. Всегда используйте защитные перчатки и закрытую обувь.

• Перед монтажом прибора удалите все элементы упаковки, наклейки и защитную пленку.
- Не встраивайте отводную трубу для воздуха в полость в стене, если только полость не предназначена для этих целей.

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны производиться квалифицированным электриком.
• Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.
• Если на табличке с техническими данными отсутствует символ ( ), прибор должен быть заземлен.
• Включайте прибор только в правильно установленную электрическую розетку с контактом заземления.
• Не допускайте спутывания электропроводов.
• Не пользуйтесь тройниками и удлинителями.
• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.
• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.
• Убедитесь в правильности установки прибора. Неплотные и неправильно установленные соединения могут вызвать перегрев разъема.
• Подключайте прибор к электросети по окончании монтажа. Обеспечьте доступ к подключению к электросети после монтажа прибора.

2.3 Использование

ВНИМАНИЕ!

Существует риск травмы, ожогов и поражения электрическим током.

• Данный прибор предназначен только для приготовления пищи. Не используйте прибор в других целях.
• Не вносите изменения в конструкцию данного прибора.
• При использовании прибора не касайтесь его мокрыми руками. Не

касайтесь прибора, если на него попала вода.

• Используйте только принадлежности, поставляемые вместе с прибором.
  • Во время варки и жарки не допускайте контакта жиров и масел с открытым пламенем и нагретыми предметами.
• Не используйте открытые электрогрили.
• Не используйте электроприбор для хранения каких-либо предметов.
• Запрещается смотреть непосредственно на подсветку прибора через лупу, в бинокль или при помощи аналогичных оптических приборов.
• Если прибор работает с другими устройствами, максимальное создаваемое давление не должно превышать 4 Па (4x10-5 бар).

2.4 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр. Применяйте только оригинальные запасные части.
• О лампах внутри прибора и лампах, продаваемых отдельно в качестве запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии прибора. Они не предназначены для использования в других приборах и не подходят для освещения бытовых помещений.

2.5 Утилизация

ВНИМАНИЕ!

Существует опасность получения травм или удушья.

• Для получения информации о надлежащей утилизации прибора обратитесь в местные муниципальные органы власти.
• Отключите прибор от сети электропитания.
• Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

3. УСТАНОВКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

3.1 Инструкции по установке

Развернутые сведения о монтаже прибора см. в отдельном буклете по установке.

4. ОПИСАНИЕ ПРИБОРА

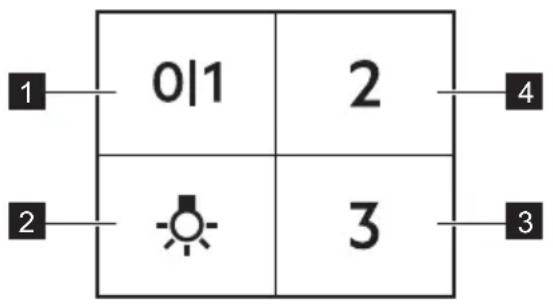

4.1 Общий вид панели управления

Функция Описание

1 Первая скорость/Выкл Вентилятор переключается на первый уровень скорости. Второе нажатие выключает прибор.

2 Лампа освещения Включение и выключение освещения.

3 Третья скорость Двигатель включается на третьем уровне скорости.

4 Вторая скорость Двигатель включается на втором уровне скорости.

5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

5.1 Использование вытяжки

Рекомендованные значения скорости приведены в таблице ниже.

01 Разогрев продуктов в посуде, накрытой крышками.

2 Приготовление в посуде, накрытой крышка- ми, на нескольких зонах приготовления или конфорках. Жарка малой интенсивности.

3

Кипячение и жарка большого количества продуктов без крышки, приготовление на нескольких зонах приготовления или конфорках.

Рекомендуется дать вытяжке поработать около 15 минут перед началом и по окончании приготовления.

Включение прибора

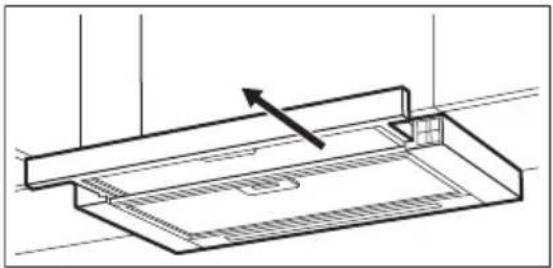

Включение вытяжки,:

1. Выдвиньте ящик вытяжки более чем на 5 см.

Панель управления открыта.

1. Для включения функции нажмите кнопку 0|1.

2. При необходимости измените скорость, нажав требуемую кнопку.

Выключение прибора

Чтобы выключить вентилятор, нажмите

0|1 или закройте выдвижной ящик.

После закрытия ящика будет сохранена последняя заданная настройка скорости вентилятора. При повторном открытии выдвижного ящика вытяжка будет работать на последней выбранной скорости вентилятора.

Освещение

Освещение вытяжки работает независимо от других функций вытяжки.

Включение и выключение освещения

Чтобы включить освещение варочной поверхности, нажмите кнопку освещения

. Закрытие ящика не влияет на освещение вытяжки.

6. УХОД И ОЧИСТКА

6.1 Примечание по очистке

Чистящие средства

Не используйте абразивные моющие средства и щетки.

Поверхность прибора протирайте мягкой тканью, смоченной в теплой воде с моющим средством.

После приготовления некоторые части прибора сильно нагреваются. Во избежание образования пятен необходимо дать прибору остыть и вытереть его насухо чистой тряпкой или бумажными полотенцами.

Очищайте пятна мягким моющим средством.

Держите вытяжку в чистоте

Раз в месяц производите очистку прибора и жироулавливающих фильтров. Тщательно очищайте внутренние поверхности и жироулавливающие фильтры от жира. Накопление жира или других отложений может привести к возгоранию.

Жироулавливающие фильтры можно мыть в посудомоечной машине.

Посудомоечная машина должна быть настроена на низкотемпературную мойку и короткий цикл. Жироулавливающий фильтр может изменить цвет; это не повлияет на производительность прибора.

Угольный фильтр

Время насыщения угольного фильтра варьируется в зависимости от вида приготовления и регулярности очистки жироулавливающего фильтра. См. брошюру, прилагаемую к данному аксессуару.

6.2 Очистка жироулавливающего фильтра

Фильтры фиксируются при помощи защелок и шпилек на противоположной стороне.

Очистка фильтра:

1. Нажмите на рукоятку фиксирующей защелки на панели фильтра под вытяжкой.

1. Немного наклоните переднюю часть фильтра вниз, а затем потяните.

Повторите первые два действия с другими фильтрами.

1. Очистите фильтры губкой с неабразивным моющим средством или вымойте их в посудомоечной машине.

i

Посудомоечная машина должна быть настроена на низкотемпературную мойку и короткий цикл.

Жироулавливающий фильтр может изменить цвет; это не повlieяет на производительность прибора.

1. Для установки фильтров на место выполните описанные выше два шага в обратном порядке.

Повторите данные шаги со всеми фильтрами, если это применимо.

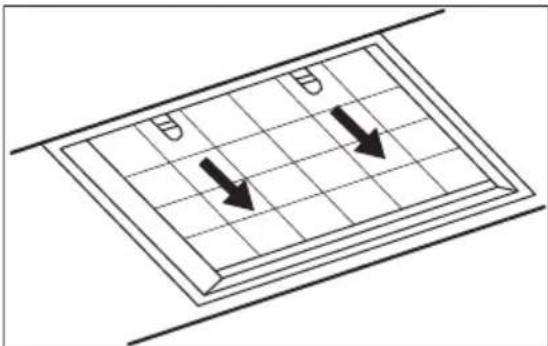

6.3 Замена угольного фильтра — дополнительно

i

В зависимости от типа фильтр может быть или не может быть восстановлен. См. инструкцию по применению, прилагаемую к фильтру.

Для замены фильтра:

1. Извлеките из прибора жироулавливающие фильтры. См. раздел «Чистка жироулавливающего фильтра» в этой главе.
2. Потяните защелки по направлению к нижней части фильтра.

1. Немного наклоните переднюю часть фильтра вниз, а затем потяните.
2. Для установки нового фильтра выполните те же шаги в обратном порядке.

6.4 Замена лампы

В комплект поставки прибора входит светодиодная лампа. Данная деталь может быть заменена только техническим специалистом. В случае любых неисправностей см. «Сервис» главы «Указания по безопасности».

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

!

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

7.1 Поиск и устранение неисправостей

Проблема Возможная причина Способ устранения
Невозможно включить прибор. Прибор не подключен к электропитанию, или подключение произведено не-верно.		Проверьте правильность подключения прибора и наличие напряжение в сети.
Невозможно включить прибор. Отсутствие электропита-ния.		Проверьте предохранитель или главный выключатель. Если предохранитель или выключатель продолжают размыкать цепь, обратитесь к квалифицированному электрику.
Невозможно включить прибор. Дверцы кухонной мебели не выровнены относитель-но корпуса самой мебели.		Выровняйте дверцы мебели.
Лампа не работает. Лампа освещения перего-рела.		Замените лампу. См. главу «Уход и очистка».
Прибор собирает недостаточное количество испарений.	Скорость работы двигателя недостаточна высока для количества образующихся испарений.	Измените частоту вращения двигателя.

8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте

вместе с бытовыми отходами бытовую технику, помеченную символом 🇨 Прибор следует доставить в место раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации.

проблема, сервис и поправку:

www.electrolux.com/support

Флеке очистите благим детерцентом.

Редовно чистите аспиратор

1. Да бисте вратили филтер на место, следите прва два корака обрнутим редоследом.
