Tipo de producto	Campana extractora
Marca	Electrolux
Modelo	LFP626AK
Categoría	Campana
Alimentación	Red 220-240 V, 50/60 Hz
Potencia del motor	280 W (estimado)
Iluminación	LED integrado, potencia 1.5 W (estimado)
Dimensiones (An x Pr x Al)	60 x 50 x 30 cm (aproximado)
Peso neto	12 kg (aproximado)
Número de velocidades	3 velocidades
Tipo de control	Táctil, con cajón retráctil
Modo de evacuación	Extracción o reciclaje (filtro de carbón opcional)
Diámetro de salida de aire	150 mm (estimado)
Distancia mínima con la cocción	65 cm
Filtros de grasa	Lavables en lavavajillas, limpiar cada 2 meses
Filtro de carbón	Reemplazable (no incluido), vida útil variable
Iluminación	Independiente del ventilador
Seguridad	Parada del ventilador al cerrar el cajón, protección contra llamas
Piezas de repuesto disponibles	Bombilla LED, filtros de grasa, filtro de carbón
Reparabilidad	Servicio posventa autorizado Electrolux
Documentos proporcionados	Manual de uso (272 páginas), manual de instalación separado

Preguntas frecuentes - LFP626AK ELECTROLUX

¿Cuál es la distancia mínima entre la campana y la encimera?

La distancia mínima es de 65 cm entre la superficie de cocción y la parte inferior de la campana.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa se limpian en el lavavajillas (ciclo corto, baja temperatura) o a mano con un detergente suave. Se recomienda limpiarlos cada 2 meses.

¿Cómo reemplazar el filtro de carbón?

El filtro de carbón es opcional. Para reemplazarlo, retire primero los filtros de grasa, luego desenganche el filtro de carbón tirando de las pestañas hacia abajo. Instale el nuevo filtro siguiendo el orden inverso.

¿Qué hacer si la campana no se enciende?

Verifique primero que el aparato esté bien enchufado y que el fusible o interruptor general no haya saltado. Si el problema persiste, contacte a un electricista calificado.

¿Cómo ajustar la velocidad del ventilador?

La campana dispone de 3 velocidades. Pulse la tecla correspondiente (1, 2 o 3) para seleccionar la velocidad deseada. La velocidad 0/1 permite el apagado.

La iluminación de la campana no funciona, ¿qué hacer?

Verifique si la bombilla LED está defectuosa. El reemplazo debe ser realizado por un técnico calificado (ver capítulo Mantenimiento del manual).

¿Puedo usar la campana en modo reciclaje?

Sí, es posible usar la campana en modo reciclaje instalando un filtro de carbón (vendido por separado). Consulte el manual para la instalación.

¿Cómo activar la campana?

Tire del cajón de la campana más de 5 cm para exponer el panel de control. Luego pulse la tecla de encendido (0/1).

La campana hace ruido, ¿es normal?

Un ligero ruido es normal, especialmente a alta velocidad. Si el ruido es excesivo, verifique que los filtros no estén obstruidos y que la instalación sea estable.

¿Dónde encontrar el manual de instalación?

El manual de instalación se proporciona por separado con el aparato. También puede descargarlo gratis en el sitio notice-facile.com.

MANUAL DE USUARIO LFP626AK ELECTROLUX

ES Manual de instrucciones | Campana extractora 62

Per apagar el ventilador, premeu o tanqueu el calaix de la campana.

6.1 Notes sobre la neteja

Productes de neteja

No utilitzeu detergents ni raspalls abrasius.

¡Le damos la bienvenida a Electrolux! Gracias por elegir nuestro aparato.

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

www.electrolux.com/support

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD......62
2. INSTRUCCIONES DE SEGURIDAD....65
3. INSTALACIÓN....66
4. DESCRIPCIÓN DEL PRODUCTO....66
5. USO DIARIO....67
6. MANTENIMIENTO Y LIMPIEZA.... 68
7. SOLUCIÓN DE PROBLEMAS....69
8. ASPECTOS MEDIOAMBIENTALES....69

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está destinado para uso doméstico sobre encimeras, cocinas y aparatos de cocina similares.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
• Antes de realizar tareas de mantenimiento, desenchufe el aparato de la red eléctrica.
• PRECAUCIÓN: Las partes accesibles pueden calentarse durante el uso con aparatos de cocción.
• Utilice únicamente los tornillos de fijación suministrados con el aparato si no los hay, utilice los tornillos recomendados en las instrucciones de instalación. Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• ADVERTENCIA: Si no se instalan los tornillos o el dispositivo de fijación de acuerdo con estas instrucciones, se puede producir un riesgo eléctrico
• No utilice adhesivos para fijar el aparato.
• La distancia mínima entre la superficie de la encimera sobre la que se apoyan los utensilios y la parte inferior del aparato deberá ser de al menos 65 cm, salvo que se especifique otra cosa en las instrucciones de instalación del aparato o la placa.

- La descarga de aire debe cumplir con las regulaciones de las autoridades locales.

- Asegúrese de que la sala donde se instala el aparato esté bien ventilada para evitar el reflujo de gases al recinto procedentes de aparatos que utilicen otros combustibles, como llamas abiertas.

- Asegúrese de que las aberturas de ventilación no estén obstruidas y de que el aire recogido por el aparato no se transporte a un conducto utilizado para extraer el humo y el vapor de otros aparatos (sistemas de calefacción central, termosifones, calentadores de agua, etc.).

- Cuando el aparato funciona con otros aparatos, el vacío máximo generado en la sala no debe superar los 0,04 mbar.

- Si el cable de alimentación presenta algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

- Si el juego de cables presenta algún daño, debe sustituirse por un juego de cables especial disponible en el fabricante o en su centro de servicio autorizado.

- Si el dispositivo está conectado directamente al suministro eléctrico, la instalación eléctrica debe estar equipada con un dispositivo de aislamiento que permita desconectar el dispositivo de la red eléctrica en todos los polos. La desconexión completa debe ser según las condiciones especificadas en la categoría III de sobretensión. Los medios de desconexión se deben incorporar en el cableado fijo de conformidad con las normasde cableado.

- No flambee debajo del aparato.

- No debe utilizarse para extraer materiales y vapores peligrosos o explosivos.

- Limpie periódicamente el aparato con un paño suave para evitar el deterioro del material de la superficie.

- No utilice un limpiador a vapor, agua pulverizada, limpiadores abrasivos fuertes o raspadores de metal

afilados para limpiar la superficie del aparato. Utilice solo detergentes neutros.

• Limpie los filtros de grasa regularmente (al menos cada 2 meses) y elimine los depósitos de grasa del aparato para evitar el riesgo de incendio.
• Utilice un paño para limpiar el interior del aparato.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Podrían producirse lesiones, descargas eléctricas, incendios, quemaduras o daños en el aparato.

• Solo un técnico cualificado puede instalar el aparato.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• Antes de instalar el aparato, retire todo el material de embalaje, el etiquetado y la película protectora.
• No instale la salida de aire en un hueco en la pared, a menos que el hueco esté diseñado para tal fin.

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Si el símbolo ( ) está impreso en la placa de características, el aparato debe estar conectado a tierra.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• Coloque los cables eléctricos de forma que no se puedan enredar.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red suelto e incorrecto puede hacer que el terminal se caliente en exceso.
• Conecte el aparato al final de la instalación. Asegúrese de que haya acceso a la red eléctrica después de la instalación.

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• Este aparato está diseñado exclusivamente para cocinar. No utilice el aparato para otros fines.
• No cambie las especificaciones de este aparato.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• Utilice únicamente los accesorios suministrados con el aparato.

• Mantenga las llamas u objetos calientes alejados de grasas y aceites durante la cocción y fritura.

• No utilice grills eléctricos descubiertos.

• No utilice el aparato como superficie de almacenamiento.
• No utilice lupas, binoculares o dispositivos ópticos similares para observar directamente la iluminación del aparato.
• Si el aparato funciona con otros dispositivos, la presión máxima desarrollada no debe superar los 4 Pa (4x10-5 bares).

2.4 Asistencia

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utilice solamente piezas de recambio originales.
• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas

extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

2.5 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red eléctrica.
• Corte el cable eléctrico cerca del aparato y deséchelo.

3. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Instrucciones de instalación

Para obtener información completa sobre la instalación del aparato, consulte un folleto de instalación separado.

4. DESCRIPCIÓN DEL PRODUCTO

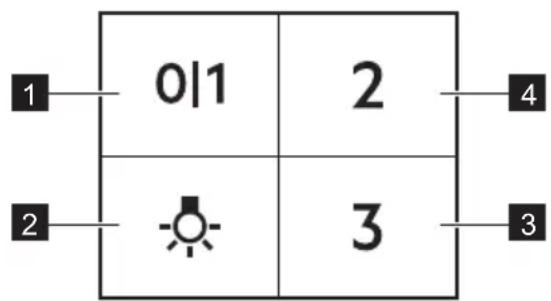

4.1 Vista general del panel de control

Función Descripción

Primera velocidad/Apagada El ventilador cambia al primer nivel de velocidad. Una segunda pulsación apaga el aparato.

Función Descripción

2 Bombilla Enciende y apaga las luces.
3 Tercera velocidad El ventilador cambia al tercer nivel de velocidad.
4 Segunda velocidad El ventilador cambia al segundo nivel de velocidad.

5. USO DIARIO

5.1 Uso de la campana

Compruebe la velocidad recomendada según la tabla siguiente.

01 Mientras calienta la comida, cocinando con ollas tapadas.

2 Mientras cocina con ollas tapadas en múltiples zonas de cocción o quemadores, friendo a temperatura moderada.

3 Al hervir y freír grandes cantidades de alimentos sin tapa, cocinando en múltiples zonas de cocción o quemadores.

Se recomienda dejar la campana en funcionamiento unos 15 minutos antes y después de cocinar.

Activación del aparato

Para utilizar la campana:

1. Tire del cajón de la campana más de 5 cm.

El panel de control queda a la vista.

1. Para activar la función, pulse el botón 0|1.
2. Si es necesario, cambie la velocidad pulsando el botón deseado.

Desactivación del aparato

Para apagar el ventilador, pulse o cierre el cajón de la campana.

Cuando el cajón esté cerrado, se guardará el último ajuste de velocidad del ventilador. Al volver a sacar de nuevo el cajón, la campana funcionará a la última velocidad del ventilador seleccionada.

Iluminación

La luz de la campana funciona de forma independiente de otras funciones.

Encender y apagar la iluminación

Para iluminar la superficie de cocción, pulse el botón de la bombilla Cerrar el cajón no tiene efecto en la luz de la campana.

6. MANTENIMIENTO Y LIMPIEZA

6.1 Notas sobre la limpieza

Agentes limpiadores

No use detergentes y cepillos abrasivos.

Limpie la superficie del aparato con un paño suave humedecido en agua templada y detergente suave.

Después de cocinar, algunas piezas del aparato pueden calentarse. Para evitar manchas, los aparatos deben enfriarse y secarse con un paño limpio o toallas de papel.

Limpie las manchas con un detergente suave.

Mantenga la campana limpia

Limpie el aparato y los filtros de grasa cada mes. Limpie cuidadosamente la grasa del interior y los filtros de grasa. La acumulación de grasa u otros residuos puede provocar un incendio.

Los filtros de grasa se pueden lavar en el lavavajillas. El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.

Filtro de carbón

El tiempo de saturación del filtro de carbón varía en función del tipo de cocción y de la regularidad de la limpieza del filtro de grasa. Consulte el folleto incluido en el accesorio.

6.2 Limpieza del filtro de grasa

Los filtros se montan con el uso de clips y pasadores en el lado opuesto.

Para limpiar el filtro:

1. Presione la manija del clip de montaje en el panel del filtro debajo de la campana.

1. Incline ligeramente la parte delantera del filtro hacia abajo y tire de él.

Repita los dos primeros pasos para todos los filtros.

1. Limpie los filtros con una esponja con detergentes no abrasivos o en un lavavajillas.

i

El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.

1. Para volver a montar los filtros, siga los dos primeros pasos en orden inverso. Repita los primeros pasos para todos los filtros si es necesario.

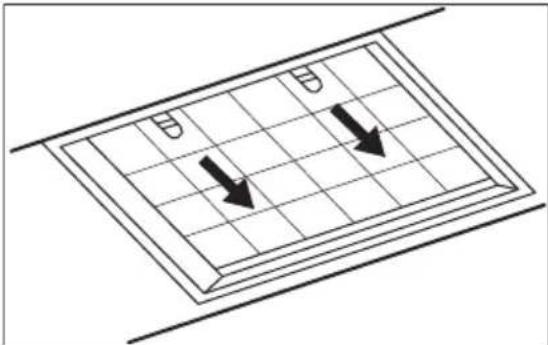

6.3 Sustitución del filtro de carbón - opcional

i

Según el tipo de filtro, puede regenerarse o no. Consulte el folleto suministrado con el filtro.

Para reemplazar el filtro:

1. Retire los filtros de grasa del aparato. Véase "Limpieza del filtro de grasa" en este capítulo.
2. Tire de las lengüetas hacia la parte inferior del filtro.

1. Incline ligeramente la parte delantera del filtro hacia abajo y tire.
2. Para instalar el filtro, realice los pasos en orden inverso.

6.4 Cambio de la bombilla

Este aparato se suministra con una lámpara LED. La sustitución de esta pieza debe

hacerla un técnico. En caso de avería, consulte el apartado "Asistencia" en el capítulo de "Instrucciones de seguridad".

7. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Qué hacer si...

Problema Posible causa Solución
No se puede encender el aparato. El aparato no está conectado a una fuente de alimentación o está mal conectado.		Compruebe si el aparato se ha conectado correctamente a la red eléctrica.
No se puede encender el aparato. Falta de suministro eléctrico. Compruebe el fusible o el interruptor principal. Si el fusible o el interruptor siguen interrumpiendo el circuito, póngase en contacto con un electricista cualificado.
No se puede encender el aparato. Las puertas del armario no están alineadas con el marco.		Alinee las puertas de los armarios.
La bombilla no funciona. La bombilla es defectuosa. Cambie la bombilla. Consulte el capítulo "Mantenimiento y limpieza".
El aparato no absorbe suficientes vapores.	La velocidad del motor no es la adecuada para el vapor que se genera.	Cambie la velocidad del motor.

8. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

Tere tulemast Electroluxi! Aitäh, et valisite meie seadme.

6.1 Notas sobre a limpeza

Agentes de limpeza
