Tipus de producte	Campana extractora
Marca	Electrolux
Model	LFP626AK
Categoria	Campana
Alimentació	Sector 220-240 V, 50/60 Hz
Potència del motor	280 W (estimació)
Il·luminació	LED integrat, potència 1.5 W (estimació)
Dimensions (L x P x A)	60 x 50 x 30 cm (estimació)
Pes net	12 kg (estimació)
Nombre de velocitats	3 velocitats
Tipus de comandament	Tàctil, amb calaix extraïble
Mode d'evacuació	Extracció o reciclatge (filtre de carbó opcional)
Diàmetre de sortida d'aire	150 mm (estimació)
Distància mínima amb la cocció	65 cm
Filtres de greix	Rentables al rentavaixelles, s'han de netejar cada 2 mesos
Filtre de carbó	Substituïble (no inclòs), durada variable
Il·luminació	Independent del ventilador
Seguretat	Aturada del ventilador en tancar el calaix, protecció contra les flames
Peces de recanvi disponibles	Bombeta LED, filtres de greix, filtre de carbó
Reparabilitat	Servei postvenda autoritzat Electrolux
Documents proporcionats	Manual d'ús (272 pàgines), manual d'instal·lació separat

Preguntes freqüents - LFP626AK ELECTROLUX

Quina és la distància mínima entre la campana i la placa de cocció ?

La distància mínima és de 65 cm entre la superfície de cocció i la part inferior de la campana.

Com netejar els filtres de greix ?

Els filtres de greix es netegen al rentavaixelles (cicle curt, baixa temperatura) o a mà amb un detergent suau. Es recomana netejar-los cada 2 mesos.

Com substituir el filtre de carbó ?

El filtre de carbó és una opció. Per substituir-lo, primer retireu els filtres de greix, després desclipeu el filtre de carbó tirant de les potes cap avall. Instal·leu el nou filtre seguint el procés invers.

Què fer si la campana no s'encén ?

Comproveu primer que l'aparell estigui endollat i que el fusible o l'interruptor general no hagi saltat. Si el problema persisteix, contacteu un electricista qualificat.

Com ajustar la velocitat del ventilador ?

La campana disposa de 3 velocitats. Premeu la tecla corresponent (1, 2 o 3) per seleccionar la velocitat desitjada. La velocitat 0/1 permet l'aturada.

La il·luminació de la campana no funciona, què fer ?

Comproveu si la bombeta LED està defectuosa. La substitució l'ha de fer un tècnic qualificat (vegeu el capítol Manteniment del manual).

Puc utilitzar la campana en mode reciclatge ?

Sí, és possible utilitzar la campana en mode reciclatge instal·lant un filtre de carbó (venut per separat). Consulteu el manual per a la instal·lació.

Com activar la campana ?

Estireu el calaix de la campana més de 5 cm per exposar el panell de comandament. Premeu després la tecla d'encesa (0/1).

La campana fa soroll, és normal ?

Un lleu soroll és normal, especialment a velocitat alta. Si el soroll es torna excessiu, comproveu que els filtres no estiguin obstruïts i que la instal·lació sigui estable.

On trobar el manual d'instal·lació ?

El manual d'instal·lació es proporciona per separat amb l'aparell. També el podeu descarregar gratuïtament al lloc web notice-facile.com.

MANUAL D'USUARI LFP626AK ELECTROLUX

Us donem la benvinguda a Electrolux. Gràcies per triar el nostre electrodomèstic.

Consells d'ús, catàlegs, instruccions per a la resolució de problemes, informació sobre servei i reparació:

www.electrolux.com/support

Subjecte a canvis sense preavís.

CONTINGUT

1. INFORMACIÓ DE SEGURETAT.... 11
2. INSTRUCCIONS DE SEGURETAT....14
3. INSTAL·LACIÓ....15
4. DESCRIPCIÓ DEL PRODUCTE....15
5. ÚS DIARI....16
6. CURA I NETEJA.... 16
7. RESOLUCIÓ DE PROBLEMES....18
8. QÜESTIONS MEDIAMBIENTALS.... 18

1. INFORMACIÓ DE SEGURETAT

Abans d'instal·lar i utilitzar l'aparell, llegiu detingudament les instruccions subministrades. El fabricant no es fa responsable de cap dany o lesió que sigui el resultat d'un ús o una instal·lació incorrectes. Mantingueu sempre les instruccions en un lloc segur i accessible per a futures consultes.

1.1 Seguretat dels infants i de les persones vulnerables

- Els nens majors de 8 anys i les persones amb capacitats físiques, sensorials o mentals reduïdes o manca d'experiència i coneixements poden fer servir aquest aparell només si estan supervisats o han rebut instruccions sobre l'ús segur de l'aparell i si comprenen els perills als quals s'exposen. Els infants de menys de 8 anys i les persones amb discapacitats greus i complexes s'han de mantenir allunyats de l'aparell, tret que se'ls supervisi contínuament.

• Els infants han d'estar vigilats per a assegurar-se que no juguen amb l'aparell.
• Manteniu tot l'embalatge lluny dels infants i llenceu-los correctament.
• Manteniu els infants i els animals allunyats de l'aparell quan estigui en funcionament.
• Els infants no han de dur a terme operacions de neteja i manteniment de l'aparell sense supervisió.

1.2 Seguretat general

• Aquest aparell està destinat només a ús domèstic sobre plaques, cuines i aparells de cocció similars.
• Aquest aparell està dissenyat per a ús domèstic individual en interiors.
• Aquest aparell es pot utilitzar a oficines, habitacions d'hotels, habitacions d'hostals, cases rurals i altres allotjaments similars quan aquest ús no superi els nivells (mitjans) d'ús domèstic.

- Abans de dur a terme qualsevol manteniment, desconnecteu l'aparell del subministrament elèctric.

- PRECAUCIÓ: Les parts accessibles poden escalfar-se si esteu fent servir aparells de cocció.

- Feu servir únicament els cargols subministrats amb l'aparell; si no els inclou, utilitzeu cargols com els recomanats a les instruccions d'instal·lació. Instal·leu l'aparell en un lloc segur i adequat, d'acord amb els requisits d'instal·lació.

- AVÍS: Si els cargols no es posen o no es fixa el dispositiu d'acord amb aquestes instruccions, pot causar riscos eléctrics.

- No feu servir adhesius per fixar l'aparell.

- La distància mínima entre la superfície de la placa sobre la qual reposen els estris de cuina i la part baixa de l'aparell ha de ser d'un mínim de 65 cm, tret que les instruccions d'instal·lació de l'aparell o la placa indiquin el contrari.

- La sortida d'aire ha de complir amb les normatives locals.

- Assegureu-vos que el lloc d'instal·lació de l'aparell estigui ben ventilat per evitar el reflux de gasos procedents d'aparells que utilitzen altres combustibles, inclosos els de flama directa.

- Assegureu-vos que les obertures de ventilació no estiguin obstruïdes i que l'aire absorbit per l'aparell no vagi dirigit cap a un conducte que serveixi per a l'evacuació de fums i vapors d'altres aparells (sistemes de calefacció central, termosifons, escalfadors d'aigua, etc.).

- Quan l'aparell funcioni amb altres aparells, el buit màxim generat a l'estança no pot superar els 0,04 mbar.

- Si el cable d'alimentació està danyat, el fabricant, el centre de servei autoritzat o bé una persona qualificada l'haurà de substituir per evitar qualsevol perill elèctric.

- Si el joc de cables està danyat, el fabricant o el seu respectiu Centre de servei autoritzat l'haurà de substituir per un altre joc de cables especial.

- Si l'aparell està connectat directament a l'alimentació elèctrica, la instal·lació elèctrica ha d'estar equipada amb un dispositiu aïllant que permeti desconnectar l'aparell de la xarxa elèctrica en tots els pols. S'ha de garantir una desconnexió completa amb les condicions especificades a la categoria de sobretensió III. Cal incorporar els mitjans per a la desconnexió en el cablejat fix d'acord amb les normes de cablejat.

- No feu servir l'aparell per expulsar materials i vapors perillosos o explosius.

- Netegeu l'aparell regularment amb un drap suau per evitar el deteriorament del material de la superfície.

- No feu servir netejadors de vapor, aigua polvoritzada, netejadors abrasius agressius ni rascadors metàl·lics esmolats per netejar la superfície de l'aparell. Feu servir només detergents neutres.

• Netegeu els filtres de greix regularment (almenys cada 2 mesos) i elimineu els dipòsits de greix per evitar riscos d'incendi.
• Feu servir un drap per netejar l'interior de l'aparell.

2. INSTRUCCIONS DE SEGURETAT

2.1 Instal·lació

! AVÍS!

Risc de lesió, descàrregues elèctriques, incendi, cremades o danys a l'aparell.

• La instal·lació d'aquest aparell ha d'anar a càrrec d'una persona qualificada.
• No instal·leu ni utilitzeu aparells que estiguin avariats.
• Seguiu les instruccions d'instal·lació subministrades amb l'aparell.
• Vigileu quan moveu l'aparell, ja que pesa molt. Feu servir sempre guants de seguretat i calçat tapat.
• Abans d'instal·lar l'aparell, traieu tot l'embalatge, les etiquetes i el film protector.
• No instal·leu el sistema d'escapament d'aire en una cavitat de la paret, tret que la cavitat estigui dissenyada per a aquest propòsit.

2.2 Connexió elèctrica

! AVÍS!

Risc d'incendi i descàrrega elèctrica.

• Totes les connexions electriques les ha de dur a terme un tècnic qualificat.
• Assegureu-vos que els paràmetres de la placa de característiques siguin compatibles amb les característiques elèctriques del subministrament elèctric.
• L'aparell s'ha de connectar a una presa de terra si el símbol (☐) no està imprès a la placa de característiques.
• Feu servir sempre un sòcol antixoc correctament instal·lat.
• No deixeu que el cable d'alimentació s'enredi.

• No feu servir adaptadors de múltiples endolls ni allargadors.

• Si el sòcol de la presa de corrent està solt, no connecti l'endoll.

• No estireu el cable d'alimentació per desconnectar l'aparell. Estireu sempre l'endoll.
• Totes les peces que asseguren la protecció contra descàrregues elèctriques de components aïllats i amb corrent s'han de fixar de manera que no es puguin afluixar sense eines.
• Assegureu-vos que l'aparell estigui instal·lat correctament. Si el cable d'alimentació està solt o s'ha instal·lat incorrectament, el terminal podria escalfar-se excessivament.
• Connecteu l'aparell només quan s'acabi la instal·lació. Assegureu-vos que hi hagi accés a un punt de subministrament elèctric després de la instal·lació.

2.3 Utilització

! AVÍS!

Risc de lesió, cremades i descàrregues elèctriques.

• Aquest aparell només té finalitats culinàries. No el feu servir amb altres finalitats.
• No modifiqueu les especificacions d'aquest aparell.
• No feu servir l'aparell amb les mans molles ni quan l'aparell estigui en contacte amb l'aigua.
• Utilitzeu només els accessoris subministrats amb l'aparell.
• Mantingueu les flames o els objectes escalfats allunyats de greixos i olis quan el feu servir per cuinar.
• No feu servir graelles elèctriques sense tapar.

• No feu servir l'aparell com a superfície d'emmagatzematge.

• No feu servir lupes, prismàtics ni dispositius òptics semblants per mirar directament la il-luminació de l'aparell.

• Si l'aparell funciona junt amb altres dispositius, la pressió màxima desenvolupada no pot excedir de 4 Pa (4x10-5 bar).

2.4 Manteniment i reparació

• Per reparar l'aparell, poseu-vos en contacte amb un centre tècnic autoritzat. Utilitzeu sempre recanvis originals.
• Quant a les bombetes incloses amb aquest producte i les que es venen per separat: estan dissenyades, o bé per aguantar condicions físiques extremes (temperatura, vibracions, humitat) en electrodomèstics, o bé per indicar l'estat

de funcionament de l'aparell. No estan dissenyades per a qualsevol altre ús i no són indicades per a la il-luminació d'habitacions domèstiques.

2.5 Eliminació

AVÍS!

Risc de lesions o ofegament.

• Poseu-vos en contacte amb les vostres autoritats municipals per saber com eliminar l'aparell.
• Desconnectar l'aparell del subministrament elèctric.
• Talleu el cable d'alimentació arran de l'aparell i tireu-lo.

3. INSTAL·LACIÓ

AVÍS!

Consulteu els capítols de seguretat.

3.1 Instruccions d'instal·lació

Per obtenir informació completa sobre la instal·lació de l'aparell, consulteu el fulletó d'instal·lació.

4. DESCRIPCIÓ DEL PRODUCTE

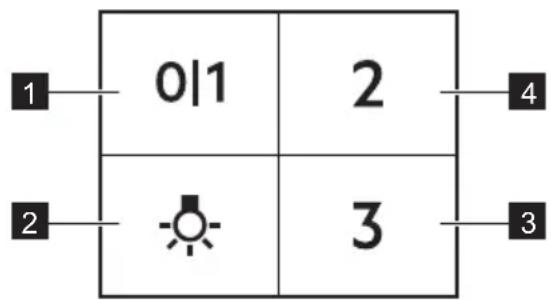

4.1 Visió general del tauler de control

Funcions Descripció

Primera velocitat/Apagat El ventilador canvia al primer nivell de velocitat. L'aparell s'apaga en prémer dues vegades.

Llum Encén i apaga els llums.

Funcions Descripció

3 Tercera velocitat El ventilador canvia al tercer nivell de velocitat.

4 Segona velocitat El ventilador canvia al segon nivell de velocitat.

5. ÚS DIARI

5.1 Ús de la campana

Comproveu la velocitat recomanada a la taula següent.

01 Quan estigueu escalfant menjar, cuinant amb els estris tapats.

2 Quan estigued culnant amb recipients tapats en diverses zones de cocció o cremadors, fre-gint suaument.

3 Quan estigueu bullint i fregint grans quantitats de menjar sense tapa, fent servir diverses zones de cocció o cremadors.

Es recomana deixar la campana en funcionament durant uns 15 minuts abans i després de la cocció.

Activació de l'aparell

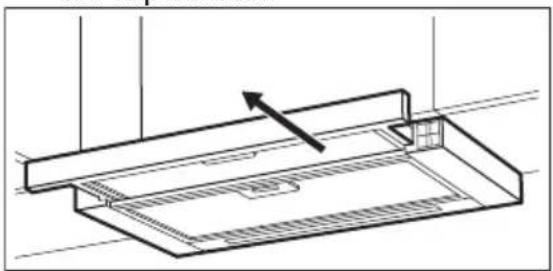

Per utilitzar la campana:

1. Estireu el calaix de la campana més de 5 cm cap enfora.

Això exposarà el tauler de control.

1. Per activar la funció, premeu el botó .0|1
2. Si cal, canvieu la velocitat prement el botó desitjat.

Desactivació de l'electrodomèstic

Quan es tanqui el calaix, es desarà l'última configuració de la velocitat del ventilador. Quan es torni a treure el calaix, la campana es posarà en marxa amb l'última velocitat del ventilador seleccionada.

Llums

El llum de la campana funciona de manera independent a altres funcions de la campana.

Activació i desactivació dels llums

Per il-luminar la superfície de cocció, premeu el botó del llum Encara que tanqueu el calaix, el llum de la campana no es veurà afectat.

6. CURA I NETEJA

Netegeu la superfície de l'aparell amb un drap suau mullat amb aigua tèbia i un detergent suau.

Després de cuinar, algunes parts de l'aparell poden estar calentes. Per evitar taques, l'aparell s'ha de deixar refredar i eixugar amb un drap net o paper de cui-na.

Netegeu les taques amb un detergent suau.

Mantenir la campana neta

Netegeu l'aparell i els filtres de greixos cada mes. Netegeu tota presència de greix de l'interior i dels filtres de greixos. L'acumulació de greix o altres residus pot provocar un incendi.

Els filtres de greixos es poden rentar al rentavaixella. El rentavaixella s'ha de configurar a una temperatura baixa i amb un cicle curt. Pot ser que el filtre de greixos perdi color, però això no influeix en el rendiment de l'aparell.

Filtre de carbó

El temps de saturació del filtre de carbó varia segons el tipus de cocció i la frequència amb què netegeu el filtre de greixos. Consulteu el fulletó que acompanya l'accessori.

6.2 Neteja del filtre de greixos

Els filtres es munten amb l'ajuda de clips i passadors al costat oposat.

Per netejar el filtre:

1. Premeu la nansa del clip de muntatge al panell del filtre sota la campana.

1. Inclineu lleugerament la part frontal del filtre cap avall i, a continuació, estireu.
   Repetiu els dos primers passos per a tots els filtres.
2. Netegeu els filtres amb una esponja amb detergents no abrasius o al rentavaixella.

El rentavaixella s'ha de configurar a una temperatura baixa i amb un cicle curt. Pot ser que el filtre de greixos perdi color, però això no influeix en el rendiment de l'aparell.

1. Per tornar a muntar els filtres, seguiu els primers dos passos en ordre invers. Repetiu els passos per a tots els filtres, si escau.

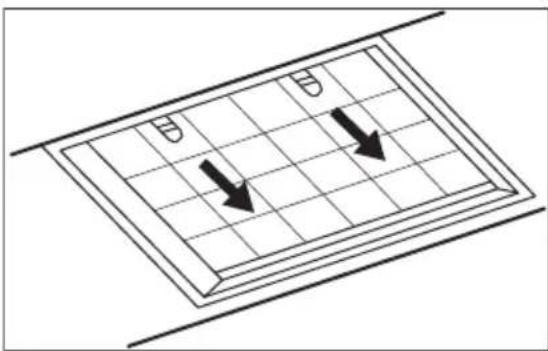

6.3 Substitució del filtre de carbó - opcional

Segons el tipus, el filtre es pot regenerar o no. Consulteu el fulletó subministrat amb el filtre.

1. Traieu els filtres de greixos de l'aparell. Consulteu l'apartat "Neteja del filtre de greixos" d'aquest capítol.
2. Estireu les pestanyes cap a la part inferior del filtre.

1. Inclineu lleugerament la part frontal del filtre cap avall i, a continuació, estireu.
2. Per instal·lar un filtre nou, seguiu els mateixos passos en ordre invers.

6.4 Substitució de la bombeta

Aquest aparell se subministra amb una bombeta LED. Aquesta part només la pot substituir un tècnic. En cas de funcionament deficient, consulteu "Servei" al capítol "Instruccions de seguretat".

7. RESOLUCIÓ DE PROBLEMES

AVÍS!

Consulteu els capítols de seguretat.

7.1 Què fer si...

Problema Possible causa Solució
No es pot engegar l'aparell. L'aparell no està connectat al subministrament elèctric o no està connectat correctament.		Comproveu que l'aparell estigui connectat correctament al subministrament elèctric.
No es pot engegar l'aparell. No hi ha alimentació elèctrica.		Comproveu el fusible o l'interruptor principal de subministrament elèctric. Si el fusible o l'interruptor segueixen saltant, poseu-vos en contacte amb un lampista.
No es pot engegar l'aparell. Les portes de l'armari no es-tan alineades amb el marc de l'armari.		Alineeu les portes de l'armari.
El llum no funciona. La bombeta és defectuosa. Substituiu la bombeta. Consulteu el capítol "Cura i neteja".
L'aparell no absorbeix prou els vapors.	La velocitat del motor no és l'adequada per als vapors que es generen.	Canvieu la velocitat del motor.

8. QÜESTIONS MEDIAMBIENTALS

Recicleu els materials amb el símbol Dipositeu l'embalatge en contenidors adequats per al seu posterior reciclatge. Ajudeu a protegir el medi ambient i la salut humana i a reciclar les deixalles procedents d'aparells elèctrics i electrònics. No llenceu a

les escombraries domèstiques els aparells amb el símbol ✉Porteu el producte a les instal·lacions de reciclatge locals o poseu-vos en contacte amb la seva oficina municipal.
