Rodzaj produktu	Okap kuchenny
Marka	Electrolux
Model	LFP626AK
Kategoria	Okap
Zasilanie	Sieć 220-240 V, 50/60 Hz
Moc silnika	280 W (szacunkowo)
Oświetlenie	Wbudowane LED, moc 1,5 W (szacunkowo)
Wymiary (szer. x gł. x wys.)	60 x 50 x 30 cm (szacunkowo)
Masa netto	12 kg (szacunkowo)
Liczba prędkości	3 prędkości
Typ sterowania	Dotykowy, z wysuwaną szufladą
Tryb odprowadzania powietrza	Wyciąg lub recyrkulacja (filtr węglowy opcjonalnie)
Średnica wylotu powietrza	150 mm (szacunkowo)
Minimalna odległość od płyty grzewczej	65 cm
Filtry tłuszczowe	Zmywalne w zmywarce, czyścić co 2 miesiące
Filtr węglowy	Wymienny (nie dołączony), żywotność zmienna
Oświetlenie	Niezależne od wentylatora
Bezpieczeństwo	Wyłączenie wentylatora po zamknięciu szuflady, ochrona przed płomieniami
Cięści zamienne dostępne	Żarówka LED, filtry tłuszczowe, filtr węglowy
Możliwość naprawy	Autoryzowany serwis Electrolux
Dostarczane dokumenty	Instrukcja obsługi (272 strony), osobna instrukcja instalacji

Często zadawane pytania - LFP626AK ELECTROLUX

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna odległość wynosi 65 cm między powierzchnią grzewczą a dolną częścią okapu.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe myje się w zmywarce (krótki cykl, niska temperatura) lub ręcznie łagodnym detergentem. Zaleca się czyszczenie co 2 miesiące.

Jak wymienić filtr węglowy?

Filtr węglowy jest opcjonalny. Aby go wymienić, najpierw wyjmij filtry tłuszczowe, następnie odczep filtr węglowy, ciągnąc zaczepy w dół. Zamontuj nowy filtr, postępując odwrotnie.

Co zrobić, jeśli okap nie włącza się?

Sprawdź najpierw, czy urządzenie jest prawidłowo podłączone oraz czy bezpiecznik lub wyłącznik główny nie zadziałał. Jeśli problem nadal występuje, skontaktuj się z wykwalifikowanym elektrykiem.

Jak regulować prędkość wentylatora?

Okap ma 3 prędkości. Naciśnij odpowiedni przycisk (1, 2 lub 3), aby wybrać żądaną prędkość. Przycisk 0/1 umożliwia wyłączenie.

Oświetlenie okapu nie działa, co robić?

Sprawdź, czy żarówka LED jest uszkodzona. Wymianę powinien przeprowadzić wykwalifikowany technik (patrz rozdział Konserwacja w instrukcji).

Czy mogę używać okapu w trybie recyrkulacji?

Tak, możliwe jest używanie okapu w trybie recyrkulacji po zamontowaniu filtra węglowego (sprzedawanego osobno). Zapoznaj się z instrukcją instalacji.

Jak włączyć okap?

Wysuń szufladę okapu na ponad 5 cm, aby odsłonić panel sterowania. Następnie naciśnij przycisk włączania (0/1).

Okap hałasuje, czy to normalne?

Lekki hałas jest normalny, szczególnie przy wysokiej prędkości. Jeśli hałas staje się nadmierny, sprawdź, czy filtry nie są zatkane i czy instalacja jest stabilna.

Gdzie znaleźć instrukcję instalacji?

Instrukcja instalacji jest dostarczana osobno z urządzeniem. Można ją również pobrać bezpłatnie ze strony notice-facile.com.

INSTRUKCJA OBSŁUGI LFP626AK ELECTROLUX

PL Instrukcja obsługi | Okap kuchenny 170

Witamy w Electrolux! Dziękujemy za wybór naszego urządzenia.

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw: www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA....170
2. INSTRUKCJA BEZPIECZEŃSTWA....173
3. INSTALACJA....174
4. OPIS URZADZENIA....175
5. CODZIENNA EKSPLOATACJA....175
6. KONSERWACJA I CZYSZCZENIE....176
7. ROZWIAZYWANIE PROBLEMÓW....177
8. OCHRONA ŚRODOWISKA.... 178

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

- Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu

niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci należy pilnować, aby nie bawiły się urządzeniem.
• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.
• Dzieci i zwierzęta nie powinny zbliżać się do pracującego urządzenia.
• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do użytku domowego nad płytami grzejnymi, kuchenkami i podobnymi urządzeniami do gotowania.
• Urządzenie przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.
• Urządzenie można użytkować w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.
• Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć urządzenie od zasilania.
• PRZESTROGA: Łatwo dostępne elementy urządzenia mogą mocno nagrzewać się od ciepła wytwarzanego przez urządzenia do gotowania.
• Używać tylko śrub mocujących dołączonych do urządzenia. Jeśli ich nie dołączono, należy użyć śrub zalecanych w instrukcji instalacji. Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.
• OSTRZEŻENIE: Niezainstalowanie śrub lub elementu mocującego zgodnie z niniejszą instrukcją może skutkować porażeniem prądem elektrycznym.
• Nie mocować urządzenia przy użyciu klejów ani taśm samoprzylepnych.

- Minimalna odległość między powierzchnią płyty grzejnej, na której stoją naczynia, a dolną częścią urządzenia powinna wynosić co najmniej 65 cm, o ile nie wskazano inaczej w instrukcji instalacji urządzenia lub płyty grzejnej.

- Instalacja odprowadzająca powietrze musi być zgodna z lokalnymi przepisami.

- Upewnić się, że w miejscu instalacji urządzenia jest zapewniona odpowiednia wentylacja, aby zapobiec cofaniu się do pomieszczenia spalin z urządzeń zasilanych opalem lub z kominka.

- Upewnić się, że otwory wentylacyjne nie są zablokowane i powietrze pobierane przez urządzenie nie jest kierowane do kanału służącego do odprowadzania dymu i pary z innych urządzeń (systemów centralnego ogrzewania, instalacji termosyfonowych, podgrzewaczy wody itp.).

- Jeśli urządzenie działa jednocześnie z innymi urządzeniami maksymalne podciśnienie wytwarzane w pomieszczeniu nie powinno przekraczać wartości 0,04 mbar.

- Jeśli przewód zasilający jest uszkodzony, musi go wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem.

- Jeśli przewód jest uszkodzony, należy go wymienić na specjalny przewód dostępny u producenta lub w autoryzowanym centrum serwisowym.

- Jeśli urządzenie jest podłączane bezpośrednio do zasilania, w instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Pełne odłączenie musi być zgodne z wymaganiami kategorii III ochrony przeciwprzepięciowej. Możliwość odłączenia musi być dostępna w stałych przewodach zgodnie z obowiązującymi przepisami.

- Nie stosować pod urządzeniem kulinarnej techniki flambirowania.

• Nie używać urządzenia do usuwania oparów i substancji niebezpiecznych lub wybuchowych.
• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie czyścić ją miękką ściereczką.
• Nie czyścić powierzchni urządzenia za pomocą myjek parowych, wody pod ciśnieniem, ściernych środków czyszczących ani ostrych metalowych skrobaków. Stosować wyłącznie obojętne detergenty.
• Aby uniknąć zagrożenia pożarem, należy regularnie czyścić filtry przeciwtłuszczowe (co najmniej raz na 2 miesiące) i usuwać z urządzenia tłusty osad.
• Do czyszczenia wnętrza urządzenia używać ściereczki.

2. INSTRUKCJA BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, porażeniem prądem, pożarem lub uszkodzeniem urządzenia.

• Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.
• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.
• Przed zainstalowaniem urządzenia usunąć z niego wszystkie elementy opakowania, etykiety i folię ochronną.
• Nie należy instalować wyciągu we wnęce ściennej, jeśli nie jest do tego przeznaczona.

2.2 Podłączenie do sieci elektrycznej

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.
• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.
• Jeśli na tabliczce znamionowej urządzenia nie ma symbolu □urządzenie należy uziemić.
• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.
• Nie dopuszczac do splątania przewodów elektrycznych.
• Nie stosować rozgałęźników ani przedłużaczy.
• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.
• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.
• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem

prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Obluzowane lub nieprawidłowe połączenie przewodu zasilającego może spowodować przegrzanie styków.
• Podłączyć urządzenie po zakończeniu jego instalacji. Zadbać o to, aby po zainstalowaniu urządzenia możliwy był łatwy dostęp do zaworu wody.

2.3 Sposób użytkowania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Urządzenie jest przeznaczone wyłącznie użytkowania w kuchni. Nie używać urządzenia do innych zastosowań.
• Nie zmieniać parametrów technicznych urządzenia.
• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z woda.
• Używać wyłącznie akcesoriów dostarczonych z urządzeniem.
• Podczas gotowania i smażenia na tłuszczu lub oleju nie należy zbliżać do niego płomienia ani mocno nagrzanych przedmiotów.
• Nie używać pod urządzeniem nieosłoniętych grilli elektrycznych.
• Nie używać urządzenia jako miejsca do przechowywania przedmiotów.
• Nie patrzeć na oświetlenie urządzenia przez lupę, lornetkę ani inne podobne urządzenie optyczne.

- Jeśli urządzenie współpracuje z innymi urządzeniami, maksymalne wytworzone ciśnienie nie może przekraczać 4 Pa (4×10-5 bar).

2.4 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.
• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.5 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji produktu, należy skontaktować się z lokalnymi władzami.
• Odłączyć urządzenie od zasilania.
• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Instrukcja instalacji

Szczegółowe informacje na temat instalacji urządzenia można znaleźć w oddzielnej instrukcji instalacji.

4. OPIS URZĄDZENIA

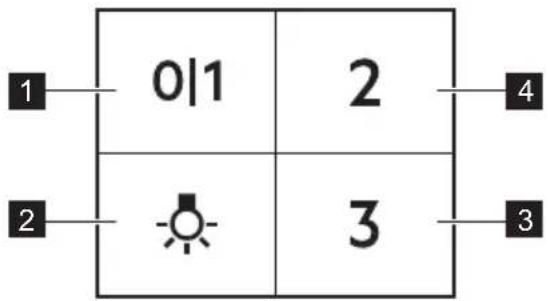

4.1 Widok panelu sterowania

Funkcja Opis

1 Pierwsza prędkość silnika / Wył. Włączenie pierwszej prędkości wentylatora. Drugie naciśnięcie powo- duje wyłączenie urządzenia.
2 Lampa Włączenie i wyłączenie oświetlenia.
3 Trzecia prędkość Włączenie trzeciej prędkości wentylatora.
4 Druga prędkość Włączenie drugiej prędkości silnika.

5. CODZIENNA EKSPLOATACJA

5.1 Korzystanie z okapu

Sprawdzić zalecane prędkości podane w poniższej tabeli.

01 Podgrzewanie potraw, gotowanie w naczyniach z pokrywką.

2 Otolowanie w haczyniach z pokrywką na wielu polach grzejnych lub palnikach, delikatne smażenie.

3 Intensywne gotowanie i smażenie dużych porcji potraw bez pokrywki, gotowanie na wielu polach grzejnych lub palnikach.

i

Zaleca się pozostawienie pracującego okapu na około 15 minut przed i po gotowaniu.

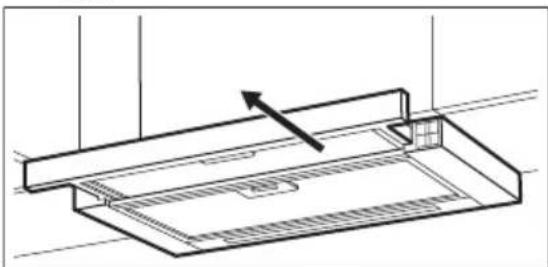

Włączanie urządzenia

Obstuga:

1. Wyciągnąć szufladę okapu na ponad 5 cm.

Powoduje to odsłonięcie panelu sterowania.

1. Aby włączyć funkcję, należy nacisnąć przycisk 0|1.
2. W razie potrzeby zmienić prędkość, naciskając odpowiedni przycisk.

Wyłączanie urządzenia

Aby wyłączyć wentylator, należy nacisnąć 0|1 lub zamknąć szufladę okapu.

i

Po zamknięciu szuflady ostatnie ustawienie prędkości wentylatora zostanie zapisane. Po ponownym wysunięciu szuflady okap będzie pracował z ostatnio wybraną prędkością wentylatora.

Oświetlenie

i

Oświetlenie okapu działa niezależnie od jego innych funkcji.

Włączanie i wyłączanie oświetlenia

Aby oświetlić powierzchnię gotowania, należy nacisnąć przycisk oświetlenia 📋 Zamknięcie szuflady nie ma wpływu na oświetlenie okapu.

6. KONSERWACJA I CZYSZCZENIE

6.1 Uwagi dotyczące czyszczenia

Środki czyszczące

Nie używać detergentów o właściwościach ściernych ani szczotek.

Czyścić powierzchnię urządzenia miękka ściereczką zwilżoną ciepłą wodą z dodatkiem łagodnego detergentu.

Po zakończeniu gotowania niektóre elementy urządzenia mogą być mocno rozgrzane. Aby zapobiec powstaniu plam, należy zaczekać, aż urządzenie ostygnie i przetrzeć powierzchnię czystą ściereczką lub papierowym ręcznikiem.

Usunąć plamy za pomocą łagodnego detergentu.

Utrzymywanie okapu w czystości

Czyścić urządzenie i filtry przeciwtłuszczowe raz w miesiącu. Starannie oczyścić wnętrze i filtry przeciwtłuszczowe z tłuszczu. Nagromadzenie się tłuszczu lub innych zabrudzeń może skutkować pożarem.

Filtry przeciwtłuszczowe można myć w zmywarce. Ustawić w zmywarce niską temperaturę i krótki cykl zmywania. Ewentualne odbarwienie filtra przeciwtłuszczowego nie ma żadnego wpływu na działanie urządzenia.

Filtr węglowy

Żywotność filtra węglowego jest zróżnicowana i zależy od rodzaju gotowanych potraw oraz częstotliwości czyszczenia filtra przeciwłuszczowego. Zapoznać się z ulotką dołączoną do tego akcesorium.

6.2 Czyszczenie filtra przeciwtłuszczowego

Filtry są zamocowane za pomocą zatrzasków oraz trzpieni po przeciwnej stronie.

Czyszczenie filtra:

1. Nacisnąć uchwyt zatrzasku mocującego na panelu filtra pod okapem.

1. Delikatnie odchylić przednią część filtra w dół, a następnie pociągnąć.

Powtórzyć obie czynności przy wszystkich filtrach.

1. Oczyścić filtry gąbką nasączoną łagodnym detergentem lub umyć w zmywarce.

Ustawić w zmywarce niską temperaturę i krótki cykl zmywania. Ewentualne odbarwienie filtra przeciwtłuszczowego nie ma żadnego wpływu na działanie urządzenia.

1. Zamontować filtry z powrotem w urządzeniu, wykonując opisane wyżej czynności w odwrotnej kolejności. Powtórzyć czynności w odniesieniu do wszystkich filtrów (jeśli dotyczy).

6.3 Wymiana filtra węglowego – opcjonalnego 📞

W zależności od typu filtr może być lub nie może być regenerowany. Patrz ulotka dołączona do filtra.

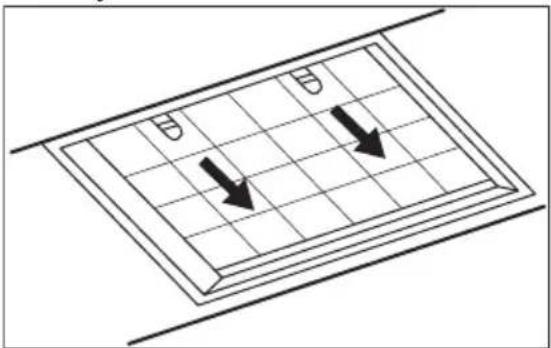

Aby wymienić filtr, należy:

1. Wyjąć filtry przeciwtłuszczowe z urządzenia. Patrz „Czyszczenie filtra przeciwtłuszczowego” w tym rozdziale.

2. Pociągnąć uchwyty w kierunku dolnej części filtra.

1. Delikatnie odchylić przednią część filtra w dół, a następnie pociągnąć.
2. W celu zamontowania nowego filtra należy wykonać opisane czynności w odwrotnej kolejności.

6.4 Wymiana żarówki

Urządzenie wyposażono w oświetlenie LED. Element ten może wymienić tylko specjalista serwisowy. W przypadku wystąpienia usterki patrz „Serwis” w rozdziale „Wskazówki dotyczące bezpieczeństwa”.

7. ROZWIAZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Co zrobić, gdy...

Problem Możliwa przyczyna Środek zaradczy

Nie można włączyć urządzenia. Urządzenie nie jest podłączo- ne do zasilania lub jest pod- łączone nieprawidłowo.	Sprawdzić, czy urządzenie podłączono pra- widłowo do zasilania.
Nie można włączyć urządzenia. Brak zasilania elektrycznego. Sprawdzić bezpiecznik lub wyłącznik głów- ny. Jeśli bezpiecznik lub wyłącznik nadal wyłącają się, należy skontaktować się z wykwalifikowanym elektrykiem.
Nie można włączyć urządzenia. Drzwi szafki nie są ustawione równo względem szafki.	Wyregulować drzwi szafki.
Oświetlenie nie działa. Oświetlenie jest uszkodzone. Wymienić oświetlenie. Patrz rozdział „Kon- serwacja i czyszczenie”.

Problem Możliwa przyczyna Środek zaradczy

Urządzenie nie pochłania wystarczającej ilości oparów.

Obroty silnika za niskie w stosunku do ilości oparów.

Zmienić prędkość obrotową silnika.

8. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Nie wolno wyrzucać urządzeń oznaczonych symbolem bazem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
