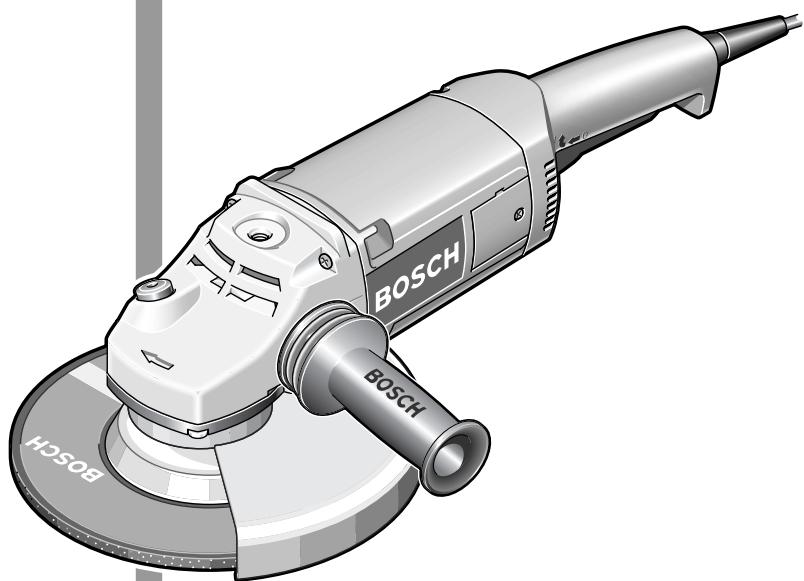

BRUKSANVISNING PWS20-230 BOSCH

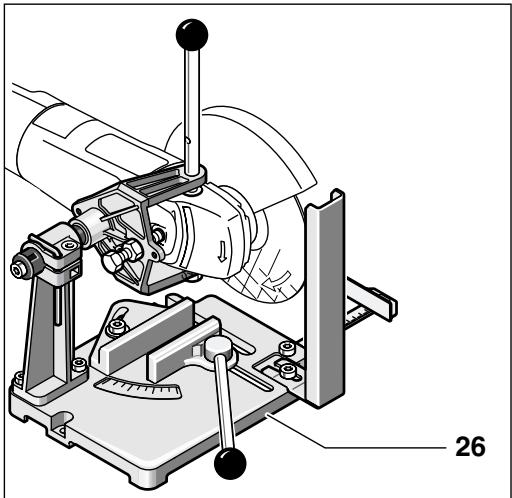

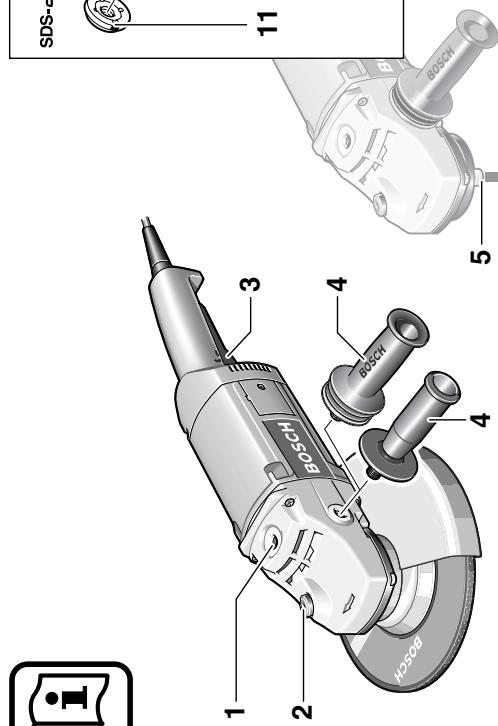

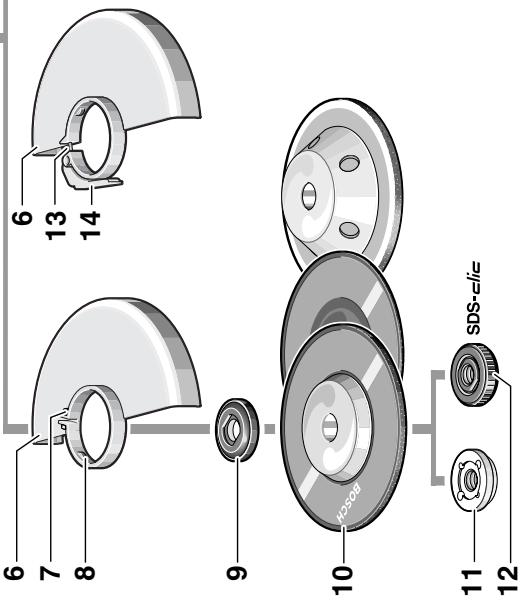

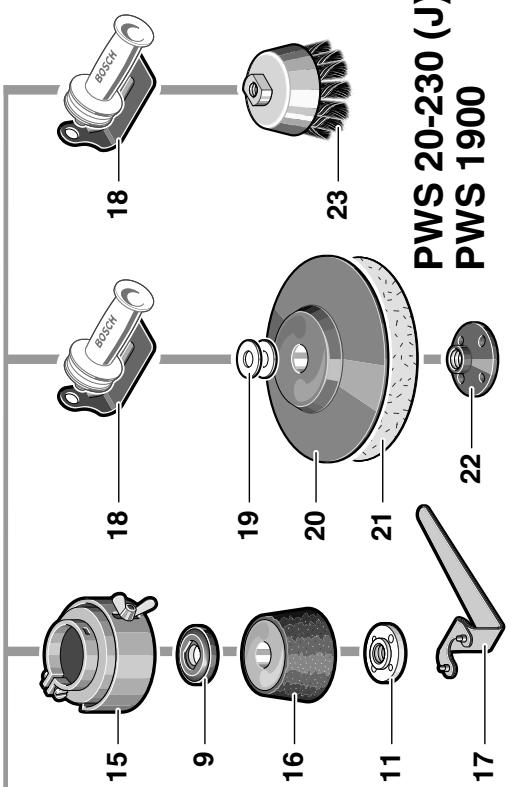

• Data gäller för märkspänningar [U] 230/240 V. Vid lägre spänning och i landsspecifika utföranden kan dessa data avvika. Kontrollera din maskins artikelnummer. Handelsbeteckningarna för enskilda maskiner kan variera. Inkopplingsförloppen orsakar korta spänningssänkningar. Vid ogynnsamma nätförutsättningar kan dessa menligt påverka andra maskiner. Vid nätimpedans under 0,25 ohm behöver inte störningar befaras. Maskinens komponenter Numreringen av komponenterna hänvisar till illustration på grafiksida. 1 Gängat stödhandtag (3x) 14 Spännarm 2 Spindellåsknapp 15 Sprängskydd för slipskål* 3 Strömställare Till/Från 16 Slipskål* 4 Stödhandtag 17 Tvåstiftsnyckel för spännmutter* 5 Slipspindel 18 Handskydd* 6 Sprängskydd 19 Distansbrickor* 7 Spännskruv 20 Gummisliprondell* 8 Kodklack 21 Slipblad* 9 Stödfläns med O-ring 22 Rundmutter* 10 Slip-/kapskiva* 23 Toppborste* 11 Spännmutter 24 Styrsläde med utsugningshuv* 12 Snabbspännmutter 25 Diamantkapskiva* 13 Justerskruv 26 Kapbord*
• I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen! Ändamålsenlig användning Ljud-/vibrationsdata Maskinen är avsedd för kapning, grovbearbetning och borstning av arbetsstycken i metall- och sten utan vattentillförsel. Vid kapning av sten ska styrsläde användas. 68 • 1 609 929 R44 • 05.01 Mätvärdena har tagits fram baserande på EN 50 144. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 90 dB (A); ljudeffektnivå 103 dB (A). Använd hörselskydd! Den beräknade högsta accelerationen är i typiska fall 5,5 m/s2. Vid användning av vibrationsdämpande stödhandtag underskrider handens/armens vibration på stödhandtaget i typiska fall 2,5 m/s2. Svenska - 1 1 609 929 R44 - Buch Seite 2 Dienstag, 11. März 2008 2:06 14 Säkerhetsåtgärder För att riskfritt kunna använda maskinen bör du noggrant läsa igenom bruksanvisningen och exakt följa de instruktioner som lämnas i säkerhetsanvisningarna. Dessutom ska allmänna säkerhetsanvisningarna i bifogat häfte följas. Låt en fackman instruera dig i maskinens användning. ■ Använd skyddsglasögon och hörselskydd. ■ Bär för din säkerhet även annan skyddsutrustning som t. ex. skyddshandskar, kraftiga skor, hjälm och förkläde. ■ Damm som uppstår under arbetet kan vara hälsovådligt, brännbart eller explosivt. Därför ska lämpliga skyddsåtgärder vidtas. Till exempel: Ett flertal damm anses kunna framkalla cancer. Använd lämplig damm-/ spånutsugning och dammfiltermask. ■ Lättmetalldamm kan brinna eller explodera. Håll alltid arbetsplatsen ren då materialblandningar är särskilt farliga. ■ Skadas eller kapas nätsladden under arbetet, rör inte vid sladden utan dra genast ut stickproppen. Maskinen får absolut inte användas med defekt sladd. ■ Elverktyg som används utomhus ska anslutas via jordfelsbrytare (FI) med max. 30 mA utlösningsström. Elverktyget får inte användas vid regn eller väta. ■ Håll i maskinen med båda händerna under arbetet och se till att du står stadigt. ■ Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. ■ Dra alltid kabeln bakåt från maskinen. ■ Innan maskinen läggs bort ska den vara frånkopplad och ha stannat helt. ■ Vid strömavbrott eller när nätkontakten frånkopplas, lås genast upp strömställaren Till / Från och ställ den i läget Från. Härvid undviks okontrollerad återstart. 69 • 1 609 929 R44 • 05.01 ■ Maskinen får användas endast för torrkapning/ torrslipning. ■ Vid alla arbeten med maskinen måste stödhandtaget vara monterat. ■ Håll tag i elverktyget endast i isolerade grepp när arbeten utförs på platser där verktyget kan komma i kontakt med dolda ledningar eller skada egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning som sedan kan leda till elektriskt slag. ■ Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elektriskt slag. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador eller elektriskt slag. ■ För arbeten med slip- och kapskivor måste sprängskyddet 6 vara monterat. För arbeten med gummisliprondell 20 eller toppborste 23/ ståltrådsborste i skivform/lamellslipskiva ska handskyddet 18 (tillbehör) vara monterat. ■ Vid slipning av sten ska dammutsugning användas. Dammsugaren måste vara godkänd för uppsugning av stendamm. Vid kapning av sten måste styrsläde användas. ■ Asbesthaltigt material får inte bearbetas. ■ Använd enbart slipverktyg vilkas tillåtna varvtal åtminstone motsvarar slipmaskinens högsta tomgångsvarvtal. ■ Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belastning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas. ■ Skydda slipverktygen mot slag, stötar och fett. ■ Maskinen ska vara tillslagen när den förs mot arbetsstycket. ■ Håll händerna borta från roterande slipverktyg. ■ Kontrollera rotationsriktningen. Håll alltid maskinen så att gnistorna och slipdammet förs bort från kroppen. Svenska - 2 1 609 929 R44 - Buch Seite 3 Dienstag, 11. März 2008 2:06 14 ■ Vid slipning av metall uppstår gnistor. Se upp att personer inte skadas. Brandrisk föreligger och därför får inga brännbara material förvaras i närheten (inom gnistområdet). ■ Var försiktig vid spårfräsning t. ex. i bärande väggar: se hänvisning till statisk konstruktionsberäkning. ■ Om kapskivan tillfälligt blockerar, kommer maskinens höga kraft att leda till en ryckig och farlig reaktion. Vid blockering, stäng genast av maskinen. ■ Kontrollera slipskivornas dimensioner. Centrumhålet måste utan spel passa på stödflänsen 9. Varken reducerstycke eller adapter får användas. ■ Använd aldrig kapskivor för grovslipning. Tryckbelasta inte kapskivorna från sidan. ■ Följ tillverkarens instruktioner beträffande montering och användning av slipverktyget. ■ Varning! Slipkroppen roterar efter frånkoppling en stund innan den stannar. ■ Maskinen får inte spännas fast i skruvstäd. ■ Låt aldrig barn hantera maskinen. ■ Bosch kan endast garantera att maskinen fungerar felfritt om för maskinen avsedda originaltillbehör används. Hänvisningar till statisk konstruktionsberäkning Spår i bärande väggar ska uppfylla kraven enligt DIN 1053 del 1 eller tillämpliga föreskrifter i aktuellt land. Dessa föreskrifter ska absolut beaktas. Rådfråga ansvarig statiker, arkitekt eller entreprenör innan arbetet påbörjas. Så här monteras skyddsutrustningen ■ Dra ut stickproppen innan åtgärder utförs på maskinen. ■ Vid arbeten med slip- eller kapskivor måste sprängskyddet 6 vara monterat. Sprängskydd med spännskruv Kodklacken 8 på sprängskyddet 6 säkerställer att endast det sprängskydd kan monteras som passar till maskinen. 70 • 1 609 929 R44 • 05.01 Lossa vid behov spännskruven 7. Placera sprängskyddet 6 med kodklacken 8 i kodspåret på maskinhuvudets spindelhals och vrid till önskat läge (arbetsposition). Den slutna sidan på sprängskyddet 6 måste alltid vara riktad mot användaren. Dra fast spännskruven 7. Sprängskydd med snabbkoppling

Sprängskyddet är anpassat till spindelhalsens diameter. Om så behövs, kan låsets spännkraft förändras genom lossning eller åtdragning av justerskruven 13. Kontrollera alltid att sprängskyddet 6 sitter stadigt på spindelhalsen. Öppna spännarmen 14. Placera sprängskyddet 6 med kodklacken 8 i kodspåret på maskinhuvudets spindelhals och vrid till önskat läge (arbetsposition). Stäng spännarmen 14 för fastklämning av sprängskyddet 6. Den slutna sidan på sprängskyddet 6 måste alltid vara riktad mot användaren. Stödhandtag ■ Vid alla arbeten med maskinen måste stödhandtaget vara monterat. Skruva fast stödhandtaget 4 på maskinhuvudet för att motsvara aktuell arbetsställning. Vibrationsdämpande stödhandtag Det vibrationsdämpande stödhandtaget leder till vibrationssnålt och sålunda bekvämare och säkrare arbete. Det är inte tillåtet att göra ändringar på stödhandtaget. Skadat stödhandtag får inte längre användas. Handskydd För arbeten med gummisliprondell 20 eller toppborste 23/ståltrådsborste i skivform/lamellslipskiva ska handskyddet 18 (tillbehör) vara monterat. Handskyddet 18 fästs in med stödhandtaget 4. Svenska - 3 1 609 929 R44 - Buch Seite 4 Dienstag, 11. März 2008 2:06 14 Lamellslipskiva (slipmoppsrondell) Montering av slipverktyg ■ Dra ut stickproppen innan åtgärder utförs på maskinen. Använd enbart slipverktyg vilkas tillåtna varvtal åtminstone motsvarar slipmaskinens högsta tomgångsvarvtal. Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat. ■ Rengör slipspindeln och alla delar som ska monteras. För inspänning och lossning av slipverktyg blockera slipspindeln 5 med spindellåsknappen 2. Påverka spindellåsknappen 2 endast när slipspindeln står stilla! Grovslip-/kapskiva Kontrollera slipskivornas dimensioner. Centrumhålet måste utan spel passa på stödflänsen 9. Varken reducerstycke eller adapter får användas. Kontrollera vid användning av diamantkapskiva att rotationsriktningspilen på diamantkapskivan och maskinens rotationsriktning (rotationsriktningspil på maskinhuvudet) överensstämmer. För montage se bildsidan. Skruva på spännmuttern 11 och dra fast den med tvåstiftsnyckeln (se avsnitt ”Snabbspännmutter”). På stödflänsen 9 har en O-ring placerats kring centrerflänsen (plastdetalj).

Saknas O-ringen eller är den skadad ska den ovillkorligen ersättas (artikelnr 1 600 210 039) innan stödflänsen 9 monteras. Efter montering av slipverktyget kontrollera innan maskinen inkopplas att slipverktyget är korrekt monterat och att det kan rotera fritt. Alltefter aktuell användning ska ev. sprängskyddet 6 tas bort och handskyddet 18 monteras. Placera specialstödflänsen 9 (tillbehör, artikelnr. 2 605 703 028) och lamellslipskivan på slipspindeln 5. Skruva på spännmuttern 11 och dra fast den med tvåstiftsnyckeln. Gummisliprondell 20 Alltefter aktuell användning ska ev. sprängskyddet 6 tas bort och handskyddet 18 monteras. Innan gummisliprondellen 20 monteras ska först de 2 distansbrickorna 19 placeras på slipspindeln. För montage se bildsidan. Skruva på rundmuttern 22 och dra fast den med tvåstiftsnyckeln. Toppborste 23/skivborste Alltefter aktuell användning ska ev. sprängskyddet 6 tas bort och handskyddet 18 monteras. Slipverktyget ska kunna skruvas så långt in på slipspindeln 5 att den vid slipspindelgängans slut ligger stadigt mot slipspindelflänsen. Dra kraftigt fast med U-nyckeln. Slipskål Vid arbeten med slipskålar ska ett speciellt sprängskydd 15 användas. Slipskålen 16 ska inte stå ut över sprängskyddet 15 med mer än vad som är nödvändigt för aktuell bearbetning. Anpassa sprängskyddet 15 till detta mått. För montage se bildsidan. Skruva på spännmuttern 11 och dra fast med den böjda tvåhålsnyckeln 17.

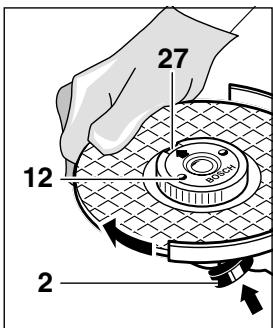

71 • 1 609 929 R44 • 05.01 Svenska - 4 1 609 929 R44 - Buch Seite 5 Dienstag, 11. März 2008 2:06 14 Snabbspännmutter Godkända slipverktyg I stället för spännmutter 11 kan snabbspännmutter 12 (tillbehör) användas. Slipverktygen kan i detta fall monteras utan verktyg. Snabbspännmuttern 12 får användas endast för grovslip- och kapskivor. Använd endast felfri, oskadad snabbspännmutter 12. Kontrollera vid påskruvning att sidan med text inte är riktad mot slipskivan; pilen måste peka mot indexmärket 27. Blockera slipspindeln med spindellås27 knappen 2. Dra fast snabbspännmuttern genom att kraftigt vrida runt slipskivan medurs.

Alla de slipverktyg som anges i denna bruksanvisning kan användas. Använda slipverktygs tillåtna varvtal [r/min] resp periferihastighet [m/s] måste åtminstone motsvara data i tabellen. Kontrollera därför alltid godkända varvtal / periferihastigheter som anges på slipverktygets etikett. max. [mm] [mm]

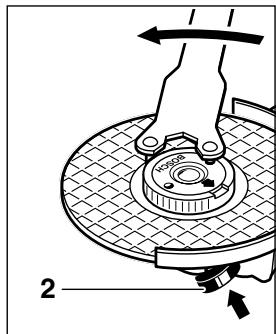

En korrekt monterad och oskadad snabbspännmutter kan lossas för hand när räfflade ringen vrids moturs. hårtsittande snabbspännmutter ska lossas med tvåstiftsnyckeln, använd aldrig en tång. Lägg tvåstiftsnyckeln som bilden visar.

Start Kontrollera nätspänningen: Kontrollera att strömkällans spänning överensstämmer med uppgifterna på maskinens typskylt. Maskiner märkta med 230 V kan även anslutas till 220 V. In-/urkoppling För att starta maskinen skjut strömställaren Till / Från 3 framåt och tryck ned den. För låsning skjut den nedtryckta strömställaren Till/Från 3 ytterligare framåt. För frånkoppling av maskinen släpp strömställaren Till/Från 3 eller tryck ned och släpp. Strömställarutförande utan spärr (krav i vissa länder): För att starta maskinen skjut strömställaren Till / Från 3 framåt och tryck ned den. För frånkoppling av maskinen släpp strömställaren Till/Från 3. Svenska - 5 1 609 929 R44 - Buch Seite 6 Dienstag, 11. März 2008 2:06 14

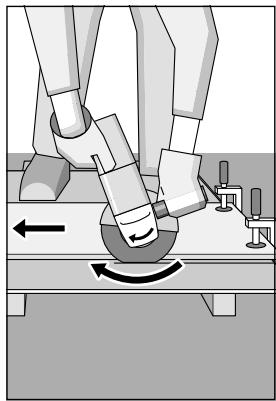

Provkörning! Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belastning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas. Kapslipning Utför kapslipning utan tryck och utan att snedställa eller oscillera kapskivan. Kapslipa med måttlig och till aktuellt material anpassad matning. Frånkopplade slipskivor får inte bromsas upp genom tryckbelastning från sidan. Viktigt är att kapning sker i rätt riktning. Maskinen ska alltid arbeta mot matningsriktningen; maskinen får inte föras i motsatt riktning! I annat fall finns risk för att maskinen okontrollerat trycks ur spåret. Startströmbegränsning (PWS 20-230 J) Till följd av maskinens mjukstart behövs endast en säkring på 16 A. En maskin utan startströmbegränsning kräver en högre avsäkring (minst en trög 16-A-säkring bör användas). Arbetsanvisningar ■ Spänn fast arbetsstycket om det till följd av sin egen vikt inte ligger stadigt. ■ Utsätt inte maskinen för så hög belastning att den stannar. ■ Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat. Grovslipning Med en ställvinkel mellan 30° och 40° uppnås optimalt resultat vid grovslipning. När maskinen förs med lätt tryck fram och tillbaka blir arbetsstycket inte för varmt, missfärgas inte och det uppstår inte heller några spår på ytan. Använd aldrig kapskivor för grovslipning. Kapbord Med kapbordet 26 (tillbehör) kan lika långa arbetsstycken kapas i vinklar mellan 0 och 45°. Följ exakt säkerhets- och arbetsinstruktionerna som lämnas i bruksanvisningen för kapstativet. Använd endast original Bosch kapstativ. Lamellslipskiva (slipmoppsrondell) Med lamellslipskivan (tillbehör) kan även välvda ytor och profiler (konturslipning) bearbetas. Lamellslipskivorna har en betydligt längre brukstid än slipbladen, lägre ljudnivå och lägre sliptemperaturer. 73 • 1 609 929 R44 • 05.01 Svenska - 6

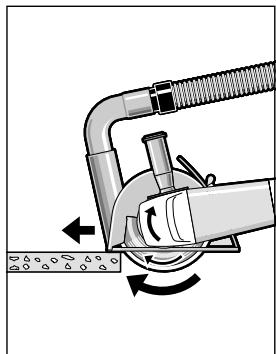

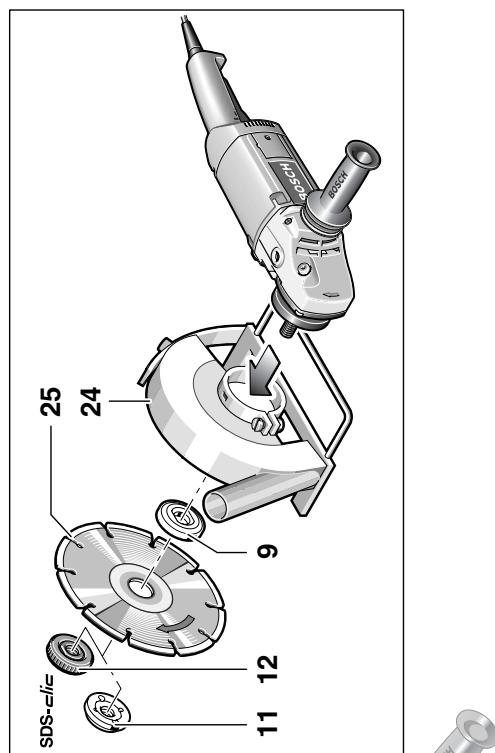

1 609 929 R44 - Buch Seite 7 Dienstag, 11. März 2008 2:06 14 Kapning av stenmaterial ■ Maskinen får användas endast för torrkapning/torrslipning. Använd helst en diamantkapskiva. För att eleminera snedvridning använd styrsläden 24 med speciell utsugningshuv. Arbeta endast med dammutsugning. Använd dessutom andningsskydd med dammfilter. Dammsugaren måste vara godkänd för utsugning av stendamm. Bosch erbjuder lämpliga dammsugare. Slå på maskinen och lägg an styrslädens främre parti mot arbetsstycket. Mata fram maskinen med måttlig och till aktuellt material anpassad hastighet (bild). Vid kapning av mycket hårt material t. ex. betong med hög kiselhalt kan diamantkapskivan överhettas och till följd av detta skadas. En kring diamantkapskivan cirkulerande gnistkrans är ett tydligt tecken på överhettning. Avbryt i detta fall kapningen och låt diamantkapskivan avkylas genom att låta den en kort stund gå på tomgång utan belastning. Tydligt nedsatt arbetsprestation och en cirkulerande gnistkrans är tecken på att diamantkapskivan avtrubbats. Genom korta snitt i abrasivt material (t. ex. kalksten) kan skivan åter skärpas. 74 • 1 609 929 R44 • 05.01 Så här vrids maskinhuvudet ■ Dra ut stickproppen innan åtgärder utförs på maskinen. Maskinhuvudet kan vridas mot motorhuset i steg om 90°. Detta medför att strömställaren Till/ Från för speciella arbeten kan ställas i ett bekvämt hanteringsläge; t. ex. för kapning med styrsläde 24/kapbord 26 (tillbehör) och för vänsterhänta. Skruva bort de fyra skruvarna. Vrid maskinhuvudet försiktigt till det nya läget utan att ta bort huvudet från huset. Sätt åter in och dra fast skruvarna. Underhåll och rengöring ■ Dra ut stickproppen innan åtgärder utförs på maskinen. Håll maskinen och ventilationsöppningarna rena för bra och säkert arbete. Under extrema arbetsförhållanden kan vid bearbetning av metaller ledande dammpartiklar samlas i maskinens inre som sedan kan påverka maskinens skyddsisolering. Vi rekommenderar i sådana fall att använda ett fast installerat utsugningssystem, ofta renblåsa ventilationsöppningarna och förkoppla en jordfelsbrytare (FI). Om i produkten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 siffror.

Svenska - 7 1 609 929 R44 - Buch Seite 8 Dienstag, 11. März 2008 2:06 14 Miljöhänsyn Service och kundtjänst En sprängskiss och informationer om reservdelar lämnas under: www.bosch-pt.com ✆ ........................................................ +46 (0)20 41 44 55 Fax ........................................................ +46 (0)11 18 76 91 Återvinning i stället för avfallshantering Maskin, tillbehör och förpackning kan återvinnas. Denna bruksanvisning är tryckt på klorfritt returpapper. För att underlätta sortering vid återvinning är plastdelarna markerade. Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 50 144 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ändringar förbehålles 75 • 1 609 929 R44 • 05.01 Svenska - 8 1 609 929 R44 - Buch Seite 1 Dienstag, 11. März 2008 2:06 14 Tekniske data Vinkelsliper Bestillingsnummer Med startstrømbegrensning Bestillingsnummer Opptatt effekt* Avgitt effekt Tomgangsturtall Slipeskive-diameter max. Slipespindelgjenge Vekt uten ledning, ca. Beskyttelsesklasse PWS 20-230
