BRUKSANVISNING MPX 160 PRM13917 MICHELIN

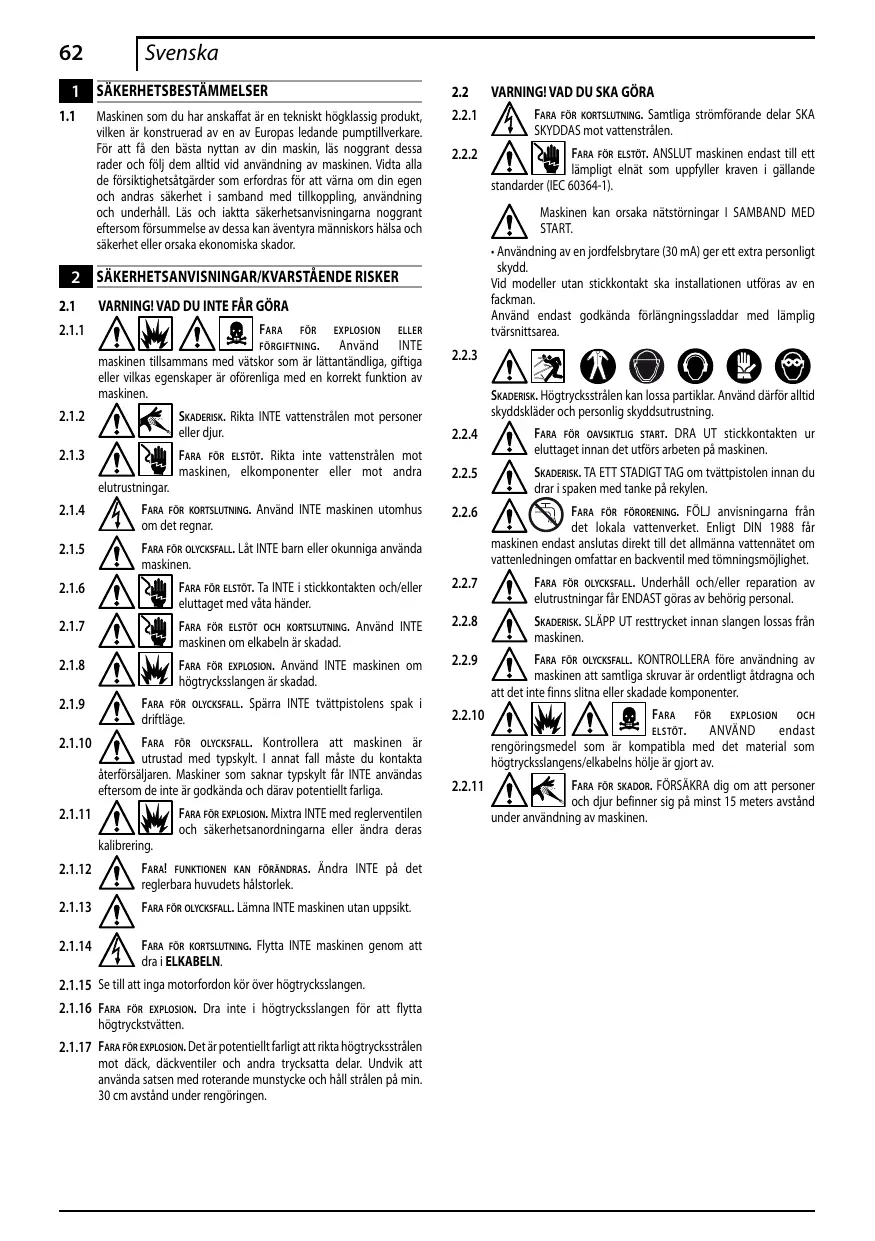

FI Högtryckstvätt - Bruksanvisning Läs bruksanvisningen noggrant före användning

SV Förvara bruksanvisningen för framtida bruk. Vid ev. problem eller frågeställningar, kontakta kundtjänst på supporth@annovireverberi.it

Maskinen som du har anskaffat är en tekniskt högklassig produkt, vilken är konstruerad av en av Europas ledande pumptillverkare. För att få den bästa nyttan av din maskin, läs noggrant dessa rader och följ dem alltid vid användning av maskinen. Vidta alla de försiktighetsåtgärder som erfordras för att värna om din egen och andras säkerhet i samband med tillkoppling, användning och underhåll. Läs och iaktta säkerhetsanvisningarna noggrant eftersom försummelse av dessa kan äventyra människors hälsa och säkerhet eller orsaka ekonomiska skador.

Fara för kortslutning. Samtliga strömförande delar SKA SKYDDAS mot vattenstrålen.

Fara för elstöt. ANSLUT maskinen endast till ett lämpligt elnät som uppfyller kraven i gällande standarder (IEC 60364-1). Maskinen kan orsaka nätstörningar I SAMBAND MED START. • Användning av en jordfelsbrytare (30 mA) ger ett extra personligt skydd. Vid modeller utan stickkontakt ska installationen utföras av en fackman. Använd endast godkända förlängningssladdar med lämplig tvärsnittsarea.

VARNING! VAD DU INTE FÅR GÖRA

Fara för explosion eller förgiftning . Använd INTE maskinen tillsammans med vätskor som är lättantändliga, giftiga eller vilkas egenskaper är oförenliga med en korrekt funktion av maskinen.

VARNING! VAD DU SKA GÖRA

2.2.3 Skaderisk. Högtrycksstrålen kan lossa partiklar. Använd därför alltid skyddskläder och personlig skyddsutrustning.

Skaderisk. Rikta INTE vattenstrålen mot personer eller djur.

Fara för elstöt. Rikta inte vattenstrålen mot maskinen, elkomponenter eller mot andra

Fara för oavsiktlig start. DRA UT stickkontakten ur eluttaget innan det utförs arbeten på maskinen.

Skaderisk. TA ETT STADIGT TAG om tvättpistolen innan du drar i spaken med tanke på rekylen.

Fara för förorening. FÖLJ anvisningarna från det lokala vattenverket. Enligt DIN 1988 får maskinen endast anslutas direkt till det allmänna vattennätet om vattenledningen omfattar en backventil med tömningsmöjlighet.

Fara för kortslutning. Använd INTE maskinen utomhus om det regnar.

Fara för olycksfall. Låt INTE barn eller okunniga använda maskinen.

Fara för elstöt. Ta INTE i stickkontakten och/eller eluttaget med våta händer.

Fara för olycksfall. Underhåll och/eller reparation av elutrustningar får ENDAST göras av behörig personal.

Fara för elstöt och kortslutning. Använd INTE maskinen om elkabeln är skadad.

Skaderisk. SLÄPP UT resttrycket innan slangen lossas från maskinen.

Fara för explosion. Använd INTE maskinen om högtrycksslangen är skadad.

Fara för olycksfall. KONTROLLERA före användning av maskinen att samtliga skruvar är ordentligt åtdragna och att det inte finns slitna eller skadade komponenter.

Spärra INTE tvättpistolens spak i

Fara för olycksfall. Kontrollera att maskinen är utrustad med typskylt. I annat fall måste du kontakta återförsäljaren. Maskiner som saknar typskylt får INTE användas eftersom de inte är godkända och därav potentiellt farliga.

Fara för explosion. Mixtra INTE med reglerventilen och säkerhetsanordningarna eller ändra deras

Fara! funktionen kan förändras. Ändra INTE på det reglerbara huvudets hålstorlek.

Fara för olycksfall. Lämna INTE maskinen utan uppsikt.

Fara för kortslutning. Flytta INTE maskinen genom att dra i ELKABELN.

2.1.15 Se till att inga motorfordon kör över högtrycksslangen. 2.1.16 Fara

Dra inte i högtrycksslangen för att flytta

2.1.17 Fara för explosion. Det är potentiellt farligt att rikta högtrycksstrålen

mot däck, däckventiler och andra trycksatta delar. Undvik att använda satsen med roterande munstycke och håll strålen på min. 30 cm avstånd under rengöringen.

ANVÄND endast rengöringsmedel som är kompatibla med det material som högtrycksslangens/elkabelns hölje är gjort av. Fara för skador. FÖRSÄKRA dig om att personer och djur befinner sig på minst 15 meters avstånd under användning av maskinen.

Svenska B5 Högtrycksslang B6 Behållare för rengöringsmedel (om denna finns)

3 ALLMÄN INFORMATION (FIG. 1)/sid.3 3.1

Användning av bruksanvisningen

C1 Rengöringsverktyg för huvud C2 Sats med roterande munstycke C3 Handtag C4 Borste C5 Slangvinda C6 Sats för uppsug av vatten C7 Sats med slang för rengöring av rörledningar C8 Borstsats för stora ytor C9 Adaptersats

Maskinen levereras delvis nedmonterad i en kartong. I fig. 1 visas vilka delar som medföljer vid leveransen.

Dokumentation som medföljer

Bruks- och underhållsanvisning Säkerhetsbestämmelser Försäkran om CE-överensstämmelse Garanti

Mixtra inte med säkerhetsventilen eller ändra dess kalibrering. - Säkerhets- och/eller övertrycksventil. Säkerhetsventilen är även en övertrycksventil. När tvättpistolen stängs av öppnas säkerhetsventilen och vattnet cirkulerar från pumpens insug eller töms ut på marken. - Termostatisk ventil (D1 om denna finns) Om vattentemperaturen överskrider den temperatur som har fastställts av tillverkaren, tömmer den termostatiska ventilen ut det varma vattnet och suger in motsvarande mängd kallt vatten tills korrekt temperatur har återställts. - Spärr (D): Skyddar mot oavsiktliga vattenstrålar.

Emballaget är miljövänligt och återvinningsbart. Kassera det enligt installationslandets gällande miljölagstiftning.

Iaktta anvisningarna på maskinens informationsskyltar. Kontrollera att de alltid är på plats och att de går att läsa. Byt ut dem om det behövs och se till att placera de nya skyltarna där de gamla satt. Symbol E1 - Anger att maskinen inte får kasseras som vanligt hushållsavfall. Maskinen kan lämnas tillbaka till återförsäljaren vid inköp av en ny maskin. Maskinens elektriska och elektroniska komponenter får inte återanvändas eftersom de innehåller hälsovådliga ämnen. Symbol E2 - Anger att maskinen är avsedd för professionellt bruk. Den som använder denna typ av maskin måste känna till hur dessa maskiner fungerar, används och underhålles samt ha kännedom om gällande lagar och standarder. Symbol E3 - Anger att maskinen är avsedd för hushållsbruk.

5 INSTALLATION (FIG. 2)/sid.4 5.1

Maskinen ska vara kopplad från elnätet vid all installering och montering. Se fig. 2 för monteringssekvensen.

Vad du inte får göra

Elanslutning Kontrollera att nätspänningen i ditt hem överensstämmer med spänningen och frekvensen (V/Hz) på typskylten (fig. 2). Anslut maskinen till ett elnät med fungerande jordsystem och jordfelsbrytare (30 mA) som bryter spänningen vid en ev. kortslutning.

Symbolen på omslaget anger om maskinen är avsedd för professionellt bruk eller hushållsbruk.

B1 Reglerbart huvud B2 Tryckrör B3 Tvättpistol med spärr B4 Elkabel med stickkontakt (om denna finns)

Montering av roterande munstycke

(Om detta finns). Användning av satsen med roterande munstycke ökar rengörings­ effekten. Användning av det roterande munstycket kan medföra en trycksänkning på 25 % i förhållande till det tryck som erhålls med det reglerbara huvudet. Användning av det roterande munstycket ökar dock rengöringseffekten tack vare vattenstrålens roterande verkan.

Maskinen får inte användas av personer som saknar nöd­vändig kunskap om hur den används eller av personer som inte har läst igenom och förstått bruksanvisningens instruktioner. Använd inte lättantändliga, explosiva eller giftiga vätskor i maskinen. Det är förbjudet att använda maskinen i potentiellt lätt­antändliga eller explosiva utrymmen. Det är förbjudet att använda piratreservdelar eller reservdelar som inte är avsedda för modellen. Det är förbjudet att göra ändringar på maskinen. Vid ändringar bortfaller CE-överensstämmelsen och tillverkaren befrias från civil- och straffrättsligt ansvar.

Maskinen är avsedd för hushållsbruk för rengöring av fordon, maskiner, båtar, byggnader o.s.v. Den tar bort ingrodd smuts med hjälp av rent vatten och miljövänliga kemiska rengöringsmedel. Fordonsmotorer får endast rengöras om det använda vattnet kasseras enligt gällande lagar. - Vattentemperatur vid inloppet: se maskinens typskylt. - Vattentryck vid inloppet: min. 0,1 MPa - max. 1 MPa - Omgivningstemperatur vid drift: över 0 °C. Maskinen uppfyller kraven i standarden EN 60335-2-79/A1.

Säkerhetsanordningar

Kassering av emballage

4 TEKNISKA SPECIFIKATIONER (FIG. 1)/sid.3 4.1

4.4.1 Tillbehör (om de medföljer vid leveransen - se fig. 1)

Denna bruksanvisning är en viktig del av maskinen och ska sparas för framtida konsultation. Läs igenom bruksanvisningen före installation och användning av maskinen. Bruksanvisningen ska alltid medfölja vid ev. ägarbyte.

Vid bruk av förlängningssladdar

Använd förlängningssladdar och stickkontakter med kapslingsklass IPX5. Tvärsnittsarean på förlängningssladden ska vara proportionell mot längden, d.v.s. ju längre förlängningssladd desto större tvärsnittsarea, se tabell I.

Använd endast filtrerat eller rent vatten. Vattenkranens kapacitet ska överensstämma med pumpens kapacitet. Maskinen ska placeras så nära vattenledningen som möjligt.

Anslutning till det allmänna vattennätet

Maskinen får endast anslutas direkt till det allmänna vattennätet om vattenledningen omfattar en backventil med tömningsmöjlighet enligt gällande standarder. Kontrollera att slangens diameter är minst 13 mm och att den är förstärkt.

6 INSTÄLLNING (FIG. 3)/sid.5 6.1 6.2 6.3 6.4

2) Öppna tvättpistolen och släpp ut resttrycket i rörledningen. 3) Inkoppla spärren (D).

Inställning av reglerbart huvud (om detta är möjligt)

Ställ in vattenstrålen med det reglerbara huvudet (E).

Reglage för rengöringsmedel (om detta finns)

Ställ in mängden rengöringsmedel som ska fördelas med reglaget (F).

Reglage för fördelning av rengöringsmedel

Placera det reglerbara huvudet (E) i läge " " så att rengöringsmedlet fördelas med korrekt tryck (om detta är möjligt).

Reglage för tryck (om detta finns)

Drifttrycket ändras med reglaget (G) och avläses på manometern (om denna finns).

7 ANVÄNDNING (FIG. 4) sid.5 7.1

- Startanordning (H). Placera startanordningen i läge (1 ON) för att: a) starta motorn (på modeller utan TSS); b) förbereda motorn för start (på TSS-modeller). Om startanordningen är försedd med lysdiod ska denna tändas. Om lägena Low/High finns anger dessa följande: Low : rengöring med lågt tryck High : rengöring med högt tryck Placera startanordningen i läge (0 OFF) för att stänga av maskinen. Om startanordningen är försedd med lysdiod ska denna släckas. - Spak för vattenstråle (I).

Maskinen ska placeras på ett säkert och stadigt underlag enligt anvisningarna i fig. 4.

1) Öppna vattenkranen helt. 2) Frigör spärren (D). 3) Håll tvättpistolen öppen några sekunder och starta maskinen med startanordningen (1 ON).

1) Placera startanordningen i läge (0 OFF).

1) Stäng av maskinen (0 OFF). 2) Dra ut stickkontakten ur eluttaget. 3) Stäng vattenkranen. 4) Släpp ut resttrycket i tvättpistolen tills allt vatten har kommit ut från huvudet. 5) Töm och rengör behållaren för rengöringsmedel efter användning. Rengör behållaren med rent vatten. Använd inte rengöringsmedel. 6) Inkoppla tvättpistolens spärr (D).

Påfyllning och användning av rengöringsmedel

När rengöringsmedlet fördelas ska det reglerbara huvudet vara placerat i läge " " (om detta är möjligt). Användning av en högtrycksslang som är längre än den i högtryckstvättens originalutförande eller användning av en förlängningsslang, kan medföra att insuget av rengöringsmedel minskar eller upphör helt. Fyll behållaren med rengöringsmedel med hög biologisk nedbrytbarhet.

Råd för korrekt rengöring

Lös upp smutsen genom att applicera rengöringsmedel blandat med vatten på den torra ytan. Rengör vertikala ytor nedifrån och upp. Låt verka i 1 - 2 minuter. Ytan får inte torka. Använd vattenstrålen med högt tryck och på minst 30 cm avstånd. Börja nedifrån. Undvik att sköljvattnet rinner på de ej rengjorda ytorna. I vissa fall kan det behövas rengöringsborstar för att få bort smutsen. Högtrycksstrålen är inte alltid det bästa rengöringssättet eftersom den kan skada somliga ytor. Undvik att använda det reglerbara huvudets riktade stråle och med roterande munstycke på ömtåliga och lackerade delar samt på trycksatta delar (däck, däckventiler o.s.v.). En bra rengöringseffekt beror lika mycket på vattentrycket som vattenmängden.

8 UNDERHÅLL (FIG. 5) sid.6 De underhållsmoment som inte tas upp i detta kapitel ska göras av en auktoriserad serviceverkstad.

Kontrollera före start av maskinen att vattenintaget är anslutet till vattenledningen. Användning av maskinen utan vatten kan skada den. Täck inte över ventilationsöppningarna under användning. TSS-modeller - TSS-modeller med automatiskt avbrott av vattenstrålen: - när tvättpistolen stängs stängs elmotorn av automatiskt av det dynamiska trycket (fig. 4); - när tvättpistolen öppnas gör tryckfallet att den elektriska motorn startar automatiskt. Trycket skapas på nytt med en liten fördröjning; - För att garantera en perfekt funktion av TSS måste det gå minst 4 - 5 sekunder mellan stängning och öppning av tvättpistolen. Maskiner av trefastyp avsedda för professionellt bruk ska startas en kort stund första gången de används så att motorns rotationsriktning kan kontrolleras. Om motorfläkten roterar moturs ska två av stickkontaktens tre faser (L1, L2, L3) skiftas. För att undvika skador på maskinen får den inte torrköras och vattenstrålen inte avbrytas i mer än 10 minuter under användning (på modeller utan TSS).

1) Frigör spärren (D). 2) Öppna tvättpistolen och släpp ut luften i rörledningen. 3) Placera startanordningen i läge (1 ON).

Dra ut stickkontakten ur eluttaget innan det utförs arbete på maskinen.

1) Lossa tryckröret från tvättpistolen. 2) Avlägsna smutsen i huvudets hål med verktyget (C1).

Kontrollera sugfiltret (L) och rengöringsmedlets filter (om det finns) före varje användning och rengör vid behov enligt anvisningarna.

Frigöra motorn (om detta är möjligt)

Om maskinen inte används på en längre tid, kan det bildas kalkavlagringar som får motorn att kärva. Vrid på motoraxeln med ett verktyg (M) för att frigöra motorn.

Kör igenom maskinen med icke korroderande och giftfri frostskyddsvätska före vinterförvaringen. Förvara högtryckstvätten på en torr plats och skyddad från frost.

Pumpen arbetar inte med inställt tryck.

Pumpen har tryckvariationer.

Det roterande munstycket är slitet. Vattenfiltret är smutsigt. Inloppstrycket är för lågt. Luft läcker in i systemet. Luft i pumpen. Det reglerbara huvudet är fel inställt. Den termostatiska ventilen har utlösts. Vatten sugs in från en yttre tank. Vattentemperaturen vid inloppet är för hög. Det roterande munstycket är tilltäppt. Sugfiltret (L) är smutsigt. Otillräcklig nätspänning.

Motorn brummar men startar inte.

Spänningsfall på grund av förlängningssladd. Maskinen har inte använts på länge. Problem med TSS-anordning. Spänning saknas.

Elmotorn startar inte.

Problem med TSS-anordning. Maskinen har inte använts på länge. Utslitna packningar.

Vattenläckage Oljud. Oljeläckage. Endast för TSS-modeller: Maskinen startar fast tvättpistolen är stängd. Endast för TSS-modeller: När du drar i tvättpistolens spak kommer det inte ut vatten (med ansluten vattenslang).

Det sugs inte in rengöringsmedel.

Säkerhetsventilen med fri tömning har utlösts. Vattentemperaturen är för hög. Utslitna packningar.

Åtgärd Byt ut det roterande munstycket. Rengör filtret (L) (fig. 5). Öppna vattenkranen helt. Kontrollera kopplingarna. Stäng av maskinen och spruta ut vattnet ur tvättpistolen tills det strömmar ut jämnt. Återstarta därefter maskinen. Vrid på det reglerbara huvudet (E) (+) (fig. 3). Invänta återställningen av korrekt vattentemperatur. Anslut maskinen till vattenledningen. Sänk temperaturen. Rengör det roterande munstycket (fig. 5). Rengör filtret (L) (fig. 5). Kontrollera att nätspänningen överensstämmer med typskylten (fig. 2). Kontrollera förlängningssladdens egenskaper. Kontakta en auktoriserad serviceverkstad. Kontakta en auktoriserad serviceverkstad. Kontrollera att nätspänning finns och att stickkontakten är ordentligt isatt i eluttaget (*). Kontakta en auktoriserad serviceverkstad. Stick in verktyget (M) (om detta finns) i det bakre hålet för att frigöra elmotorn (fig. 5). Kontakta en auktoriserad serviceverkstad för byte av packningarna. Kontakta en auktoriserad serviceverkstad. Sänk temperaturen (se tekniska specifikationer). Kontakta en auktoriserad serviceverkstad.

Defekt täthet på högtryckssidan eller i pumpsystemet. Kontakta en auktoriserad serviceverkstad. Det roterande munstycket är tilltäppt.

Rengör det roterande munstycket (fig. 5).

Det reglerbara huvudet är inställt på högt tryck. Ställ in huvudet i läge " " (fig. 3). Rengöringsmedlet är för trögflytande. Späd med vatten. Det används förlängningsslangar till högtrycksslangen. Sätt tillbaka originalslangen. Skölj med rent vatten och åtgärda ev. hopklämningar. Kretsen med rengöringsmedel är full av beläggningar Kontakta en auktoriserad serviceverkstad om problemet eller hopklämd. kvarstår.

(*) Om motorn stannar under driften och inte startar om igen ska du vänta ca. 2 - 3 minuter innan du gör ett nytt startförsök (överhettningsskyddet har löst ut). Kontakta vår tekniska serviceavdelning om problemet upprepas.

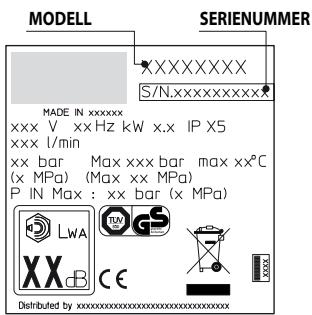

MODELL SERIENUMMER SV

10 Anvisningar för att inte skada ytorna VARNING! 10.1 Användning av högtryckstvätten för rengöring av däck kan skada däcken och vara farligt. 10.2 Rikta inte högtrycksstrålen direkt mot däcket. 10.3 Använd alltid högtryckstvätten med lägsta tryck vid rengöring i närheten av hjul och däck. 10.4 Använd aldrig turbomunstycket för att rengöra någon del av fordonet. 10.5 För ytterligare information, läs kapitel “7.7 Råd för korrekt rengöring”.

SV Försäkran om CE-överensstämmelse Vi - Annovi Reverberi S.p.A., Modena,Italien - försäkrar att följande Michelin maskin/maskiner:

SV Maskinbenämning Högtryckstvätt Modell nr. MPX 160 RM Effektförbrukning 3 kW överensstämmer med följande EU-direktiv: 2006/42/EG, 2006/95/EG, 2002/95/EG, (2011/65/EG), 2002/96/EG, 2004/108/EG, 2000/14/EG Och att den/de är tillverkad/tillverkade enligt följande standarder eller följande standardiserade dokument: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1 Namn på och adress till den person som är behörig att ställa samman den tekniska dokumentationen: Stefano Reverberi / AR Verkställande direktör Via M.L. King 3 - 41122 Modena, Italien Bedömningen av överensstämmelse enligt EU-direktivet 2000/14/EG har utförts enligt bilaga V. Uppmätt ljudtrycksnivå: 89 dB (A) Garanterad ljudtrycksnivå: 90 dB (A) Datum : 02.04.2013 MODENA (I) Stefano Reverberi

Tekniska specifikationer Tekniska specifikationer (SV) Kapacitet Tryck Max. tryck Effekt Inloppstemperatur Max. inloppstryck Tvättpistolens rekylkraft vid max. tryck Motorns isolation Motorns kapslingsklass Spänning Maximalt tillåten nätimpedans Max. ljudtryck (K = 3 dB(A)) : LPA (EN 60704-1) LWA (EN 60704-1) Apparatens vibrationer (K = 1,5 m/s2) : Vikt

Med reservation för tekniska ändringar

Verkställande Direktör

Garantins giltighet regleras av gällande bestämmelser i det land där produkten marknadsförs, om inte annat anges av tillverkaren. Om produkten uppvisar material- eller tillverkningsfel samt fel som orsakas av bristande överensstämmelse med kraven under garantitiden, åtar sig tillverkaren att byta ut defekta delar och reparera eller byta ut rimligt slitna produkter. Garantin omfattar inte förbrukningsmaterial (ventil, kolv, vattenpackning, oljepackning, fjädrar, O-ringar, tillbehör såsom slang, tvättpistol, borstar, hjul o.s.v.). Garantin omfattar inte fel som orsakas av eller uppstår vid: - felaktig, otillåten eller vårdslös användning, - försäljning, professionell användning eller uthyrning av produkten, - försummelse av underhållsanvisningarna i bruksanvisningen, - reparationer utförda av icke auktoriserad personal eller serviceverkstäder, - användning av reservdelar eller tillbehör som inte är original, - transportskador, skador som orsakas av främmande föremål eller ämnen, olyckor, - problem med magasinering eller förvaring. För garantianspråk måste inköpskvittot uppvisas.

Kontakta maskinens återförsäljare för service
