| Produkttyp | Avbrottsfri strömförsörjning (UPS) med dubbelkonvertering online |
| Märke | EATON |
| Modeller | ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC |
| Skenbar effekt | 1600 VA |
| Aktiv effekt | 900 W (typisk uppskattning) |
| Mått (B x H x D) | Cirka 440 x 89 x 300 mm (Rack 2U-format) |
| Vikt | Cirka 12 kg |
| Ingångsströmförsörjning | 230 V ~ 50/60 Hz (via strömkabel) |
| Utgångsuttag | 8 uttag (FR: Schuko; IEC: IEC C13), varav 4 uttag med batteribackup och 4 uttag överspänningsskyddade |
| EcoControl-funktion | Stänger automatiskt av EcoControl-uttagen när huvudbelastningen (Master-uttaget) är i standby eller avstängd |
| AVR-reglering | Ja, automatisk spänningskorrigering (AVR-läge) |
| Batteritid | Varierar beroende på belastning (cirka 10 minuter vid full belastning) |
| Laddningstid | 8 timmar för full laddning |
| Display | LCD-skärm med indikatorer för spänning, belastning, batteri och fel |
| Nätverks-/modemskydd | Överspänningsskydd för telefonlinje/RJ45 (kabel medföljer inte) |
| Kommunikationsgränssnitt | USB-port (kabel medföljer) kompatibel med programvaran Eaton UPS Companion |
| Skyddsbrytare | Ja, återställningsbar brytare på baksidan |
| Installation | Vertikal, horisontell eller i rack 2U (tillval kit) |
| Användningsvillkor | För datorer, kringutrustning, TV, Hi-Fi, video (exkluderar belysning, värme, hushållsapparater) |
| Garanti | Kan registreras online på powerquality.eaton.com |
| Underhåll | Låt den vara ansluten permanent för att optimera batteriet; rengör med en torr trasa |
| Reparationsmöjligheter/reservdelar | Kontakta EATON:s kundtjänst; batteriet är utbytbart (anges ej, bör kontrolleras) |
Vanliga frågor - ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
Användarfrågor om ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Avbrottsfri kraftförsörjning i PDF-format gratis! Hitta din manual ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC - EATON och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC av märket EATON.
BRUKSANVISNING ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
- Denna produkt är en UPS (Uninterruptible Power Supply, avbrottsfri elkraft) till datorer och deras kringutrustning, TV, stereo-system och video... Den får inte användas för att driva annan elektrisk utrustning (belysning, värmeelement, hushållsutrustning mm.).
- UPS:en kan installeras horizontellt, vertikalt eller placerad i rack 2U (tillvalskit).

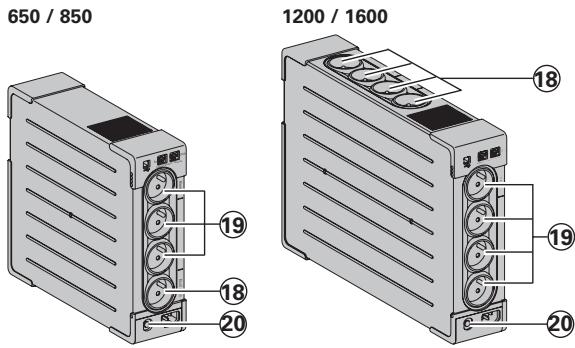

2. Beskrivning
⑥ PÅ/AV-knapp för batteriets backuputgångar
⑦ Rulla nedåt
⑧ ASR-LED
LCD
⑨ UPS PÅ
⑩ AVR-läge
⑪ Batteriläge
⑫ Internt fel
⑬ Utgående belastningsnivå
⑭ Batterinivå
⑮ Inkommande mätningar
⑯ Utgående mätningar
⑰ Mätenhet
Utgångar
⑱ Utgångar för spikskydd
⑲ Utgångar för batteribackup
20 Skydd (överspänningsskydd)
3. UPS anslutningar
- Anslut UPS:en ① till växelspänning via vägguttag med skyddsjord och den medföljande kabeln ④ för UPS med FR/DIN-kontakter eller med anslutningskabeln till er dator för UPS med IEC-kontakter (se bild A).
- Anslut kritisk last (datorer, monitorer, modem mm.) till uttag 19 för batteribackup och skydd mot spänningstransienter (se bild B) men se till att ni inte överskrider den maximala utgångsströmmen för UPS:en.
- Andra enheter (skrivare, skanner, fax etc.) kan inte anslutas till utgångarna för spikskydd 18 (se bild B). Utgångarna för spikskydd har inte batteribackup vid ett strömavbrott.
Valfritt Internet modem / Nätverksanslutning:
Ett modem eller Ehternet datalinje kan skyddas mot spänningstransienter genom att koppla dem via UPS:en. Anslut den existerande utrustningskabeln mellan vägguttaget och UPS:en och använd en likadan kabel mellan UPS:en och utrustningen som visas i bild C (kabeln medföljer inte).
Valfritt USB anslutning: UPS:
En kan anslutas till datorn med den medföljande USB-kabeln ⑤ (se bild C). Programvaran finns på CD-skivan ⑤ eller också kan du ladda ner Eaton UPS Companion-programvaran från powerquality.eaton.com.
Registrera garantin på: powerquality.eaton.com.
4. Driftinstruktion för Master och EcoControl uttagen
För att begränsa elförbrukningen på kringutrustningen (scanners, skrivare) i standby läge så är Ellipse PRO utrustad med EcoControl uttag som är beroende på Master uttaget. När huvudutrustningen matad av Master uttaget (datorn) kopplats ner kommer EcoControl uttagen automatiskt avaktiveras och kringutrustningen stängas av. Denna funktion (avaktiverad som fabriksval) bekräftas och konfigureras genom konfigurationsverktyget som är integrerad i mjukvaran (software).
Notera: När denna funktion är aktiverad ska inga kritiska applikationer kopplastill EcoControl uttagen.
Tröskelvärdesinställning
En förinställd inställning säkrar en korrekt drift av EcoControl funktionen. Dock, beroende på förbrukningen av huvudlasten så kan EcoControl funktionens tröskelvärde behöva justeras med konfigurationsmjukvaran som medföljer UPS: en.
- Se först till att funktionen är aktiverad i "EcoControl Function" fliken i konfigurationsverktyget.
- Om kringutrustningen kopplad till EcoControl uttagen inte stängs av när huvudlasten inte är i normal-läge (t.ex. i standby-läge) måste upptäktströskelvärdet ställas in på Hög (High).
- Om förbrukningsnivån på huvudlasten är låg och EcoControl uttagen stängs av när huvudlasten är i normal-läge måste upptäktströskelvärdet ställas in på Låg (Low).
5. Ställa in UPS via LCD
Släpp den nedåtriktade bläddringsknappen för att välja meny


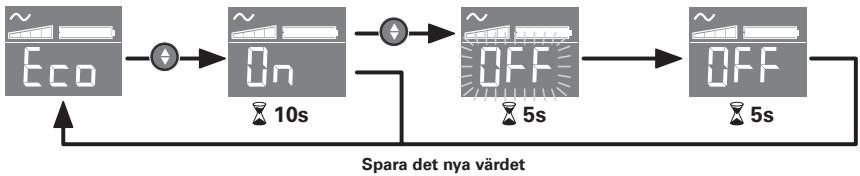

Exempel på inställning
- LCD-panelen stängs av om ingen aktivitet registreras på tre minuter.
6. Drift
Batteribyte
UPS:en laddar batterierna så fort den är ansluten till ett vägguttag, oavsett om knapp ⑥ är intryckt eller inte. Första gången UPS:en används så när batteriet sin fulla laddning efter att ha laddats i minst 8 timmar. Det rekommenderas att UPS:en är konstant inkopplad till ett uttag med växelspänning för att säkerställa bästa möjliga laddning.
Starta UPS
en: Tryck och håll in knapp ⑥ i ungefär en sekund.
Utgångar för spikskydd ⑱ utan batteribackup
Utrustning ansluten till dessa uttag får spänning så fort växelströmskabel ④ blir ansluten. De påverkas inte av knapp ⑥.
Batteribackup uttag ⑲
Utrustning ansluten till dessa uttag får spänning så fort knapp ⑥ blir grön (se bild D). Dessa uttag kan spänningsättas även om UPS:en inte är ansluten till växelspänning (knapp ⑥ blinkar).
Växelspänningsstörning
- Om växelspänningen blir störd eller försvinner så fortsätter UPS:en gå på batteridrift. Knapp ⑥ blinkar grönt. I normal-läge larmar den med ett pip var tionde sekund och var tredje sekund när batteritiden börjar ta slut. I tyst läge (silent mode) larmar UPS:en bara en gång när den går över i batteridrift.
- Om spänningsbortfallet varar längre än batteribackuptiden så stannar UPS:en och återstartar automatiskt igen när spänningen återkommer. Efter en fullständig urladdning behövs det ett par timmar för att ladda upp batteriet till full backuptid igen.
Spikskydd:
Alla butiker har överspänningsskydd.
Avstängning av batteribackuputtagen ⑲
Tryck och håll in knapp ⑥ i mer än två sekunder.
7. Felsökning
(För ytterligare information, besök www.powerquality.eaton.com eller kontakta efterförsäljning-support)
| Problem | Orsak | Lösning | |
| 1 | Batteribackup uttagen 19 saknar spänning. | Knapp 6är inte tillslagen och lyser. | Tryck och håll in knapp 6och kontrollera att den blir grön. |
| 2 | Anslutna utrustningen är inte spänningsatta närväxelspänningen till UPS:en försvinner. | Utrustningen är inte ansluten till batterbackup uttagen 19. | Anslut utrustningen till batteribackup uttagen 19. |
| 3 | Växelspänningen är tillgänglig men UPS:engår på batteridrift. | Överspänningsskydd 20, på baksidan av UPS-enheten, har lösts ut av en överbelastning i UPS-utgången. | Koppla bort onödig utrustning och återställ strömbrytare 20 genom att trycka in den. |
| 4 | Den gröna knappen 6 blinkar och en ljudsignal hörs var tredje sekund. | UPS:ens batteribackup uttag 19är överlastade. | Koppla bort onödig utrustning som är kopplad till batteribackuputtagen 19. |
| 5 | En felsignal 12 visas på LCD-panelen och en ljudsignal hörs oavbrutet. | Det har uppstått ett fel på UPS:en och batteribackup uttagen 19är inte längre spänningsatta. | Ring Teknisk Support. |
| 6 | Grön knapp 8är mörk och de filtrerade uttagenär spänningsatta. | Skydd mot spänningstransienter är intelängre förutsatt. | Ring Teknisk Support. |
| 7 | EcoControl uttagen fortsätter att vara spänningsattanär huvudapplikationen (Master outlet) är stoppad. | EcoControl funktionen är inte aktiverad eller inte korrekt inställd. | Aktivera eller ställ in EcoControl funktionen korrekt genom att användamjukvaran (software) som medföljer produkten. |
