| Produkttyp | USV (unterbrechungsfreie Stromversorgung) mit Doppelwandlung (Online-USV) |
| Marke | EATON |
| Modelle | ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC |
| Scheinleistung | 1600 VA |
| Wirkleistung | 900 W (typische Schätzung) |
| Abmessungen (B x H x T) | Ca. 440 x 89 x 300 mm (Rack-Format 2U) |
| Gewicht | Ca. 12 kg |
| Eingangsversorgung | 230 V ~ 50/60 Hz (über Stromkabel) |
| Ausgangssteckdosen | 8 Steckdosen (FR: Schuko; IEC: IEC C13), davon 4 batteriegestützte Steckdosen und 4 überspannungsgeschützte Steckdosen |
| EcoControl-Funktion | Schaltet die EcoControl-Steckdosen automatisch aus, wenn die Hauptlast (Master-Steckdose) im Standby oder ausgeschaltet ist |
| AVR-Regelung | Ja, automatische Spannungskorrektur (AVR-Modus) |
| Batterielaufzeit | Variabel je nach Last (ca. 10 Minuten bei Vollast) |
| Ladezeit | 8 Stunden für vollständige Ladung |
| Anzeige | LCD-Bildschirm mit Anzeigen für Spannung, Last, Batterie und Störungen |
| Netzwerk/Modem-Schutz | Überspannungsschutz für Telefonleitung/RJ45 (Kabel nicht im Lieferumfang) |
| Kommunikationsschnittstelle | USB-Anschluss (Kabel im Lieferumfang) kompatibel mit Eaton UPS Companion Software |
| Schutzschalter | Ja, rücksetzbarer Schutzschalter auf der Rückseite |
| Installation | Vertikal, horizontal oder im 2U-Rack (optionales Kit) |
| Nutzungsbedingungen | Für Computer, Peripheriegeräte, TV, HiFi, Video (ausgenommen Beleuchtung, Heizung, Haushaltsgeräte) |
| Garantie | Online registrierbar unter powerquality.eaton.com |
| Wartung | Dauerhaft eingesteckt lassen, um die Batterie zu optimieren; mit einem trockenen Tuch reinigen |
| Reparierbarkeit/Ersatzteile | Kontaktieren Sie den EATON-Kundendienst; Batterie austauschbar (nicht angegeben, zu überprüfen) |
Häufig gestellte Fragen - ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
Benutzerfragen zu ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Unterbrechungsfreie Stromversorgung kostenlos im PDF-Format! Finden Sie Ihr Handbuch ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC - EATON und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC von der Marke EATON.
BEDIENUNGSANLEITUNG ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
1. Allgemeine Betriebsbedingungen
- Bei dem Gerät handelt es sich um eine Unterbrechungsfreie Stromversorgungsanlage (USV) für die sichere Energieversorgung eines Computers und der zugehörigen Peripheriegeräte, Fernsehgeräte, HiFi-Anlagen, Videorecorder... Das Gerät dient nicht zum Anschluß sonstiger elektrischer Verbraucher (Leuchtkörper, Heizgeräte, Elektrohaushaltsgeräte...).
-
Die USV kann horizontal, vertikal, oder im 2U-Rack (optionaler Bausatz) installiert werden.
-
Beschreibung
⑥ EIN/AUSTASTE für die Notstrombatterie-Anschlüsse
⑦ Scroll-Knopf
⑧ ASR LED
LCD
⑨ USV EIN
⑩ AVR-Modus
⑪ Batteriemodus
⑫ Interner Fehler
⑬ Ausgangs-Lastanzeige
⑭ Batterieladestand
⑮ Eingangsmessungen
⑯ Ausgangsmessungen
⑰ Messeinheit
Anschlussbuchsen
650 / 850
⑱ Überspannungsgeschützte Buchsen
⑲ Batteriegepufferte Buchsen
20 Schutz (Trennschalter)
3. Anschluß der USV
- Die USV ① mit Hilfe des Kabels ④ (bei einer USV mit FR/DIN-Anschlüssen) oder mit dem Anschlusskabel Ihres Computers (bei einer USV mit IEC-Anschlüssen) mittels einer Wandsteckdose an das Stromnetz anschließen. (siehe Abbildung A).
- Die vor Netzausfall und Überspannung zu schützenden Verbraucher (Computer, Monitor, Modem...) an die Batteriegepuffertern Ausgangssteckdosen 19 der USV anschließen (siehe Abb. B). Der angegebene Nennstrom (in A) darf nicht überschritten werden.
- Andere Geräte (Drucker, Scanner, Fax usw.) können an den überspannungsgeschützten Buchsen 18 angeschlossen werden (siehe Abbildung B). Die überspannungsgeschützten Buchsen werden im Falle eines Stromausfalls nicht von der Batterie versorgt.
Schutz der Telefon- und Datenleitung (optional):
Die ggf. verwendete Telefon- oder Datenleitung kann ebenfalls gegen Überspannungen geschützt werden. Hierzu ist das bereits vorhandene Datenkabel der Telefon- bzw. Datensteckdose mit der USV zu verbinden. Desweiteren ist ein Anschluß der USV an den Rechner vorzunehmen. (siehe Abb. C).
Optionale USB-Schnittstelle:
Die USV kann über das USB-Kabel ⑤ (im Lieferumfang enthalten) an den Computer angeschlossen werden (siehe Abbildung C).
Die Software findet sich auf der CD-ROM ⑤. Die Software Eaton UPS Companion auch unter powerquality.eaton.com heruntergeladen werden.
Registrieren Sie unter powerquality.eaton.com gleichzeitig Ihre Garantie.
4. Funktionsweise der Master- und EcoControl-Steckdosen
Um den Energieverbrauch der Periphergeräte (Scanner, Drucker) im Standby-Modus zu reduzieren, ist die Ellipse PRO mit von der Master-Steckdose abhängigen EcoControl-Steckdosen ausgerüstet (siehe Abbildung B). Wenn die von der Master-Steckdose versorgte Hauptanwendung (Computer) ausgeschaltet ist, werden die EcoControl-Steckdosen automatisch deaktiviert und die Peripheriegeräte abgeschaltet.
Die Aktivierung und Parametrierung dieser Funktion (standardmäßig deaktiviert) erfolgt mithilfe des in der Software.
Anmerkung: Schließen Sie keine kritischen Anwendungen an die EcoControl-Steckdose an, wenn diese Funktion aktiviert ist.
Parametrierung der Grenzwerte
Durch die standardmäßige Parametrierung ist gewährleistet, dass die EcoControl-Funktion ordnungsgemäß funktioniert.
Entsprechend dem jeweiligen Verbrauch der Hauptlast kann es jedoch erforderlich sein, die Auslöseschwelle der EcoControl-Funktion mithilfe der im Lieferumfang der USV enthaltenen Konfigurations-Software zu ändern:
- Vergewissern Sie sich zunächst, dass diese Funktion im Fenster "EcoControl function" es Konfigurationstools aktiviert ist.
- Falls sich die an die EcoControl-Steckdosen angeschlossenen Peripheriegeräte nicht automatisch abschalten, wenn die Hauptlast sich nicht im Normalbetrieb befindet (z.B. im Standby-Betrieb), muss die Auslöseschwelle auf den Wert High eingestellt werden.
- Wenn die Hauptlast einen geringen Nennverbrauch hat und die EcoControl-Steckdosen abschalten, obwohl die Hauptlast im Normalbetrieb läuft, muss die Auslöseschwelle auf Low gestellt werden.
5. Einstellung der USV über die LCD
Rasten Sie den Scroll-Knopf aus, um das Menü zu wählen


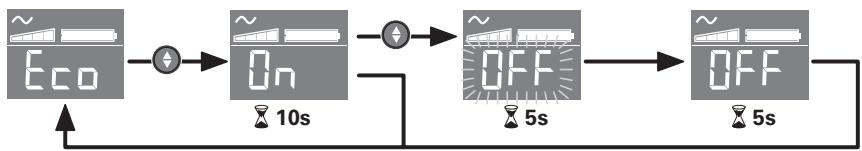

Beispiel für eine Einstellung
Speichern Sie den neuen Wert
- Das LCD schaltet nach 3 Minuten ohne Betätigung ab.
6. Aufbau und Funktionsumfang
Aufladen der Batterie
Sobald die USV an das Netz angeschlossen ist, wird die Batterie unabhängig von der Schaltstellung des Tasters ⑥ aufgeladen. Beim ersten Gebrauch steht die volle Autonomiezeit erst nach einer Aufladezeit der Batterie von 8 Stunden zur Verfügung. Um die optimale Batterieleistung zu gewährleisten, ist es ratsam, die USV ständig an das Stromnetz angeschlossen zu lassen.
Einschalten der USV
Die Taste ⑥ mehr als 1 Sekunde drücken.
Überspannungsgeschützte Buchsen ⑱ ohne Batteriepufferung
Die Stromversorgung der an diese Steckdosen angeschlossenen Verbraucher erfolgt, sobald das Netzkabel ④ mit einer Netzsteckdose verbunden wird. Der Drucktaster ⑥ hat keinen Einfluß auf diese Steckdosen.
Steckdosen mit Batteriepufferung ⑲
Die Stromversorgung der an diese Steckdosen angeschlossenen Verbraucher erfolgt, sobald die LED des Tasters ⑥ grün leuchtet (siehe Abbildung D). Die Steckdosen können auch ohne Netzspannung eingeschaltet werden (Taster-LED ⑥ blinkt).
Ausfall oder Störung der Netzspannung
- Bei Ausfall oder Störung der Netzspannung arbeitet die USV im Batteriebetrieb weiter (Taster-LED ⑥ blinkt grün). Im Batteriebetrieb ertönt alle 10 Sekunden ein Warnsignal (Summer). Kurz vor Ablauf der Batterieautonomiezeit verkürzt sich das Tonintervall auf 3 Sekunden. Im Silent-Modus ertönt der Summer nur einmalig bei Umschaltung auf Batteriebetrieb.
- Ist die Dauer des Netzausfalls länger als die verfügbare Autonomiezeit, schaltet die USV ab und startet bei Netzrückkehr wieder automatisch. Nach vollständiger Entladung sind einige Stunden erforderlich, bis die volle Autonomiezeit erneut zur Verfügung steht.
Überspannungsschutz:
Alle Steckdosen sind Überspannungsschutz.
Abschaltung der gepufferten Steckdosen 19
Zur Abschaltung der Steckdosen Taster ⑥ 2 Sekunden lang drücken.
7. Fehlerbehebung
(Weitere Informationen unter www.powerquality.eaton.com oder bei Ihrem Eaton-Kundendienst)
| Fehler | Fehlerursache | Fehlerbehebung | |
| 1 | Keine Spannung an den gepufferten Steckdosen 19. | Taster 6 leuchtet nicht. | Taster 6 betätigen; grüne Kontroll-LED muß leuchten. |
| 2 | Keine Stromversorgung der angeschlossenen Geräte bei Netzausfall. | Geräte sind nicht an die gesicherten Steckdosen 19 angeschlossen. | Betreffende Geräte an die gesicherten Steckdosen 19 anschließen. |
| 3 | Trotz vorhandener Netzspannung arbeitet die USV im Batteriebetrieb. | Der Trennschalter 20 auf der Rückseite der USV, wurde von einer Überlast am USV-Ausgang ausgelöst. | Betreffenden Verbraucher entfernen und Schutzschalter 20 durch Betätigung wieder zurückstellen. |
| 4 | Die grüne Taste 6 blinkt und alle 3 Sekunden ertönt ein Alarm-Piepston. | Überlast an den gepufferten Steckdosen 19. | Betreffenden Verbraucher von den gesicherten Steckdosen 19 trennen. |
| 5 | Das Fehlersymbol 12 erscheint auf der LCD-Anzeige, begleitet von einem ununterbrochenen Alarm-Piepston. | USV-Störung - gepufferte Steckdosen. 19 werden nicht mehr versorgt. | Kundendienst benachrichtigen. |
| 6 | Grüne LED 8 ist erloschen und die Steckdosen 18 liefern Spannung. | Überspannungsschutz ist nicht mehr gewährleistet. | Kundendienst benachrichtigen. |
| 7 | Die EcoControl-Steckdosen bleiben trotz Abschaltung der Hauptlast (Master-Steckdose) auch weiterhin unter Spannung. | EcoControl-Funktion ist nicht aktiviert oder nicht korrekt parametriert. | EcoControl-Funktion mit Hilfe der beigestellten Software aktivieren oder korrekt parametrieren. |
