Terméktípus	Online kettős konverziós szünetmentes tápegység (UPS)
Márka	EATON
Modellek	ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC
Látszólagos teljesítmény	1600 VA
Aktív teljesítmény	900 W (tipikus becslés)
Méretek (Sz x Ma x Mé)	Körülbelül 440 x 89 x 300 mm (2U rack formátum)
Súly	Körülbelül 12 kg
Bemeneti táplálás	230 V ~ 50/60 Hz (tápkábellel)
Kimeneti aljzatok	8 aljzat (FR: Schuko; IEC: IEC C13), ebből 4 akkumulátorról táplált és 4 túlfeszültségvédett aljzat
EcoControl funkció	Automatikusan kikapcsolja az EcoControl aljzatokat, amikor a fő terhelés (Master aljzat) készenléti vagy kikapcsolt állapotban van
AVR szabályozás	Igen, automatikus feszültségszabályozás (AVR mód)
Akkumulátor üzemidő	Terheléstől függően változik (kb. 10 perc teljes terhelésnél)
Töltési idő	8 óra a teljes feltöltéshez
Kijelző	LCD kijelző feszültség-, terhelés-, akkumulátor- és hibajelzőkkel
Hálózat/modem védelem	Túlfeszültségvédelem telefonvonal/RJ45 számára (kábel nem tartozék)
Kommunikációs interfész	USB port (kábel tartozék) kompatibilis az Eaton UPS Companion szoftverrel
Védőkapcsoló (megszakító)	Igen, visszaállítható megszakító a hátlapon
Telepítés	Függőleges, vízszintes vagy 2U rack (opcionális készlet)
Használati feltételek	Számítógépek, perifériák, TV, Hi-Fi, videó (kivéve világítás, fűtés, háztartási gépek)
Garancia	Online regisztrálható a powerquality.eaton.com oldalon
Karbantartás	Hagyja állandóan csatlakoztatva az akkumulátor élettartamának optimalizálásához; száraz ruhával tisztítsa
Javíthatóság/pótalkatrészek	Vegye fel a kapcsolatot az EATON ügyfélszolgálatával; az akkumulátor cserélhető (nincs feltüntetve, ellenőrizendő)

Gyakran ismételt kérdések - ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON

Hogyan kapcsoljam be az EATON Ellipse PRO 1600 szünetmentes tápegységet?

Nyomja meg a BE/KI gombot (⑥-os gomb) körülbelül 1 másodpercig. A gomb zölden világít, és a védett aljzatok áram alá kerülnek.

Mennyi idő szükséges a szünetmentes tápegység akkumulátorának feltöltéséhez?

Az első töltéshez számoljon körülbelül 8 órával, amíg az akkumulátor eléri a teljes üzemidőt. Az optimális üzemidő fenntartása érdekében hagyja az UPS-t állandóan csatlakoztatva.

Mi a teendő, ha a védett aljzatok nem kapnak áramot?

Ellenőrizze, hogy a BE/KI gomb (⑥) zölden világít-e. Ha nem, nyomja meg 1 másodpercig. Ha a probléma továbbra is fennáll, ellenőrizze, hogy az UPS csatlakoztatva van-e a hálózati áramforráshoz.

Milyen eszközöket csatlakoztathatok az EcoControl aljzatokhoz?

Az EcoControl aljzatok olyan perifériák számára készültek, mint a nyomtatók vagy szkennerek. Ne csatlakoztasson kritikus eszközöket (számítógép, monitor) ezekhez az aljzatokhoz, mert automatikusan kikapcsolnak, amikor a fő eszköz (Master aljzat) készenléti állapotban van.

Hogyan aktiválhatom az EcoControl funkciót?

Az EcoControl funkció alapértelmezés szerint ki van kapcsolva. Az aktiváláshoz és a küszöbértékek beállításához használja a mellékelt (vagy az Eaton webhelyéről letölthető) Eaton UPS Companion szoftvert.

Mit jelent a zölden villogó jelzőfény és a 3 másodpercenkénti hangjelzés?

Ez túlterhelést jelez a védett aljzatokon. A probléma megoldásához húzza ki a túlterhelést okozó eszközt ezekből az aljzatokból.

Csatlakoztathatom az Ellipse PRO szünetmentes tápegységet földeletlen elosztóra?

Nem, az UPS-t közvetlenül egy földelt fali aljzatra kell csatlakoztatni a mellékelt tápkábel segítségével a biztonság és a túlfeszültségvédelem biztosítása érdekében.

Hogyan védhetem meg a telefon- vagy hálózati vonalamat?

Csatlakoztassa a modem/Ethernet vonalat a fali aljzat és a védeni kívánt eszköz között az UPS hátulján lévő RJ45/RJ11 csatlakozókon keresztül (kábel nem tartozék). Ez túlfeszültségvédelmet biztosít.

Az LCD kijelző egy idő után kikapcsol, ez normális?

Igen, az LCD kijelző automatikusan kikapcsol 3 perc inaktivitás után az energia megtakarítása érdekében. Újra bekapcsol, ha megnyom egy gombot.

Hogyan állítsam vissza a megszakítót túlterhelés után?

Keresse meg a megszakítót (20-as gomb) az UPS hátulján. Nyomja meg a visszaállításhoz, miután kihúzta a túlterhelést okozó eszközt.

HASZNÁLATI ÚTMUTATÓ ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON

• Ez a készülék egy szünetmentes tápegység (UPS), arra szolgál, hogy egy számítógépet és tartozékait, valamint TV HI-FI, video-készülékeket, lásson el árammal más elektromos készülékek (világítás, fűtés, elektromos háztartási eszközök...) áramellátására nem használható.

• Az UPS vízszintesen, függőlegesen, de akár rack-szekrényben (2U, opcionális készlet) is elhelyezhető.

• Bemutatás


AVR 8.8.8 % Min Hz kVA kW ⑥ ⑦ ⑧

⑥ BE/KI gomb a biztonsági akkumulátorral védett aljzatokhoz
⑦ Lefelé görgetés
⑧ ASR LED

LCD

AVR % Min Hz kVA kW 8.8.8 10 9 13 12 14 15 16 17

⑨ UPS BE
⑩ AVR üzemmód
⑪ Akkumulátoros üzemmód
⑫ Belső hiba
⑬ Kimeneti terhelési szint
⑭ Akkumulátor szintje
⑮ Bemeneti mérések
⑯ Kimeneti mérések
⑰ Mérési egység

Kimenetek
650 / 850

⑱ Feszültségvédelemmel ellátott aljzatok
⑲ Biztonsági akkumulátorral védett aljzatok
20 Védelem (megszakító)

3. UPS csatlakoztatás

- Csatlakoztassa az UPS -t ① a földeléssel ellátott elektromos hálózati (fali-) ajjzatba azon, FR / DIN aljzatos kábel ④ segítségével, amit azUPS -hez mellékeltek, vagy az Ön számítógépének IEC aljzatos UPS-hez való hálózati kábelével, (lásd A ábra).

- Csatlakoztassa a „kritikus” eszközök (számítógép, képernyő, modem...) aljzatait a biztonságos kimenetekre ⑨, ezek akkumulátoros, szünetmentes tápellátást biztosítanak, és túlfeszültség ellen védenek (lásd B ábra). A csatlakoztatott eszközök össz áramerőssége ne lépje túl az Amperben megadott értéket.

- Egyéb eszközök (nyomtató, szkenner, fax stb.) az áramlökés-védelemmel ellátott aljzatokra 18 csatlakoztathatók (lásd a B ábrát). Az áramlökés-védelemmel ellátott aljzatokat áramkimaradás esetén nem védi tartalék akkumulátor.

Modem Internet / hálózat kapcsolat, választható:

A modem vonalat vagy Ethernet hálózatot lehet védeni a túlfeszültség ellen az UPS -hez csatlakoztatva. Ehhez csatlakoztassa egyrészt a fali konnektorhoz az UPS -t a védendő készülék tápvezetékével, másrészt az UPS -t ehhez a készülékhez egy ugyan ilyen vezetékkel, a C ábrán látható módon (a -as vezeték nincs mellékelve).

Opcionális USB-csatlakozás

A szünetmentes tápegység a mellékelt USB-kábellel ⑤ csatlakoztatható a számítógéphez (lásd a C ábrát).

A szoftver a CD lemezen ⑤ található, illetve az Eaton UPS Companion szoftver letölthető a www.powerquality.eaton.com oldalról.

A jótálláshoz a powerquality.eaton.com oldalon lehet regisztrálni.

4. A Master és EcoControl aljzatok használati utasítása

A perifériák (szkenner, nyomtató) készenléti energiafogyasztásának korlátozása érdekében az Ellipse PRO a Master aljzattól függő EcoControl aljzatokkal van felszerelve. Ha a Master aljzat (a számítógép) által táplált fő alkalmazás leáll, az EcoControl aljzatokra csatlakoztatott perifériák is leállnak.

Ezen (alapértelmezés szerint kikapcsolt) funkció érvényesítése és konfigurálása a szoftverbe épített konfigurációs eszközzel történik.

Megjegyzés: Ha a funkció aktív, ne csatlakoztasson kritikus fontosságú alkalmazásokat az EcoControl aljzatokra.

A küszöbérték beállítás

Az alapértelmezett beállítás biztosítja az EcoControl funkció megfelelő működését. A fő terhelés fogyasztásától függően azonban előfordulhat, hogy módosítani kell az EcoControl funkció aktiválási küszöbértékét a szünetmentes tápegységhez mellékelt konfigurációs szoftverrel:

- Először ellenőrizze a konfigurációs eszköz „EcoControl Function” (EcoControl Funkció) oldalán, hogy a funkció aktív-e.

- Ha az EcoControl aljzatokhoz csatlakoztatott perifériák nem kapcsolnak ki, ha a fő terhelés nincs normál működési üzemmódban (pl. készenléti üzemmódban van), az érzékelési küszöböt „High” (Magas) értékre kell állítani.

- Ha a fő terhelés névleges fogyasztási szintje alacsony és az EcoControl aljzatok leállnak, miközben a fő terhelés normálisan működik, az érzékelési küszöböt „Low” (Alacsony) értékre kell állítani.

5. UPS beállítása az LCD kijelzőn

Engedje el a lefelé görgetés gombot, és válassza ki a menüt


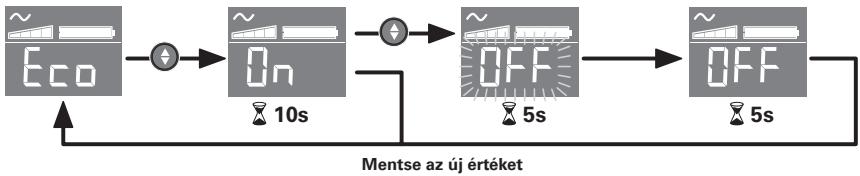

Példa a beállításra

• Ha 3 percig nem végez új műveletet, az LCD kijelző kikapcsol.

6. Használat

Akkumulátor töltése

Amint az elektromos hálózatra csatlakoztatjuk, az UPS elkezdi az akkumulátorát tölteni a ⑥ as gomb állásától függetlenül. Az első használatkor az akkumulátor csak 8 órás töltés után fog teljesen önállóan működni. Az UPS autonóm működéséhez tanácsos azt folyamatosan az elektromos hálózatra kapcsolt állapotban hagyni

Az UPS bekapcsolása

tartsa lenyomva a ⑥-as gombot körülbelül 1 másodpercig

Feszültségvédelemmel ellátott aljzatok ⑱ biztonsági akkumulátor nélkül

Az ezekre az aljzatokra csatlakoztatott készülékek azonnal áramot kapnak, amint a ④ bemeneti kábelt csatlakoztatjuk a fali konnektorra. A ⑥ as gomb ezekre az aljzatokra nincs befolyással.

Szünetmentes kimenetek ⑲

Az ezekre az aljzatokra csatlakoztatott készülékek akkor kezdenek áramot kapni, amikor a ⑥ as gomb zölden kezd el világítani (lásd D ábra). Ezeket az aljzatokat akkor is be lehet kapcsolni, ha az UPS nincs az elektromos hálózatra csatlakoztatva (a ⑥-as gomb villog).

Elektromos hálózati zavar

• Ha ennek a hálózatnak rossz a feszültsége vagy kimarad, az UPS folytatja a működést az akkumulátorról: a ⑥-as gomb zölden villog. Normál üzemmódban a figyelmeztető hang minden 10 másodpercben szól, majd minden 3 másodpercben, ahogy az akkumulátor töltöttségénekvége közeledik. Csendes üzemmódban, a figyelmeztető hang csak egyet sípol, amikor átáll akkumulátorra.
• Ha az elektromos hálózati áramkimaradás túllépi az akkumulátor készenléti (áthidalási) idejét, az UPS leáll, majd újraindul, amint az elektromos áram visszatér. Teljes lemerülés után néhány óra szükséges a teljes áthidalási idő visszaállításához.

Feszültségvédelem:

Minden piacok közé túlfeszültség-védelem.

Szünetmentes kimenetek leállítása 19

tartsa lenyomva a ⑥-as gombot 2 másodpercnél hosszabb ideig.

7. Hibaelhárítás

(további információkért látogasson el a www.powerquality.eaton.com címre, vagy keresse fel vevőszolgálatunkat)

	Probléma	A hiba oka	Megoldás
1	• A 19-es szünetmentes aljzatokban nincs áram.	• A 6-as gomb nem világít	• Nyomja meg a 6 -as gombot és ellenőrizze, hogy zölden világít-e.
2	• Hálózati áramkimaradás esetén a csatlakozatott eszközöknek nincs tápellátása.	• Az eszközök nem a 19-es szünetmentes aljzatokhoz vannak csatlakoztatva.	• Csatlakoztassa az eszközöket a 19 -es, szünetmentes kimenetekre.
3	• Van hálózati áram, de azUPS akkumulátorról üzemel.	• A UPS hátsó részén található megszakító 20 kioldott a UPS aljzat túlterheltsége miatt.	• Húzza ki a problémát okozó eszközt, és kapcsolja vissza a 20 -es megszakítót a megfelelő gomb megnyomásával.
4	• A zöld gomb 6 villog, és 3 mp- enként hangjelzés hallatszik.	• Az UPS 19-es szünetmentes kimenetei túlterheltek.	• Húzza ki a problémát okozó eszközt a 19 -es szünetmentes csatlakozókról.
5	• Az LCD kijelzőn hibajelzés 12 látható, és folyamatos hangjelzés hallható.	• Az UPS meghibásodott. A 19-es szünetmentes kimenetek nincsenek tápfeszültség alatt.	• Hívja a vevőszolgálatot.
6	• A 8-es zöld kijelző nem világít és a 18-as szűrt kimenetek tápfeszültség alatt vannak.	• A túlfeszültség elleni védelem már nem biztosított.	• Hívja a vevőszolgálatot.
7	• Az EcoControl aljzatok áram alatt maradnak, amikor a fő alkalmazás (Master aljzat) leáll.	• Az EcoControl funkció nem aktív vagy nincs megfelelően beállítva.	• Aktiválja vagy állítsa be megfelelően az EcoControl funkciót a termékhez mellékelt szoftverrel.
