ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC - Fontes de alimentação ininterrupta EATON - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON em formato PDF.
| Tipo de produto | Inversor (UPS) com dupla conversão online |
| Marca | EATON |
| Modelos | ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC |
| Potência aparente | 1600 VA |
| Potência ativa | 900 W (estimativa típica) |
| Dimensões (L x A x P) | Aproximadamente 440 x 89 x 300 mm (formato Rack 2U) |
| Peso | Aproximadamente 12 kg |
| Alimentação de entrada | 230 V ~ 50/60 Hz (via cabo de alimentação) |
| Tomadas de saída | 8 tomadas (FR: Schuko; IEC: IEC C13), sendo 4 tomadas alimentadas por bateria e 4 tomadas protegidas contra sobretensão |
| Função EcoControl | Desativa automaticamente as tomadas EcoControl quando a carga principal (tomada Master) está em espera ou desligada |
| Regulação AVR | Sim, correção automática de tensão (modo AVR) |
| Autonomia da bateria | Variável conforme a carga (aproximadamente 10 minutos com carga total) |
| Tempo de recarga | 8 horas para uma carga completa |
| Exibição | Tela LCD com indicadores de tensão, carga, bateria e falhas |
| Proteção de rede/modem | Proteção contra sobretensão para linha telefônica/RJ45 (cabo não incluso) |
| Interface de comunicação | Porta USB (cabo incluso) compatível com software Eaton UPS Companion |
| Disjuntor de proteção | Sim, disjuntor rearmável na parte traseira |
| Instalação | Vertical, horizontal ou em rack 2U (kit opcional) |
| Condições de uso | Para computadores, periféricos, TV, Hi-Fi, vídeo (exclui iluminação, aquecimento, eletrodomésticos) |
| Garantia | Registrável online em powerquality.eaton.com |
| Manutenção | Manter conectado permanentemente para otimizar a bateria; limpar com um pano seco |
| Reparabilidade/peças de reposição | Contatar o serviço pós-venda EATON; bateria substituível (não indicado, a verificar) |
Perguntas frequentes - ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
Perguntas dos utilizadores sobre ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fontes de alimentação ininterrupta em formato PDF gratuitamente! Encontre o seu manual ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC - EATON e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC da marca EATON.
MANUAL DE UTILIZADOR ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
1. Condições de utilização
- Este aparelho é um Uninterruptible Power Supply (UPS) concebida para alimentar um computador e os seus periféricos, aparelhos de televisão, alta-fidelidade, vídeo, à exclusão de qualquer outro aparelho eléctrico (iluminação, aquecimento, electrodomésticos...).
-
O UPS pode ser instalado na posição horizontal, vertical, ou em Rack 2U (kit opcional).
-
Descrição
⑥ Botão ON/OFF (Ligar/Desligar) para as tomadas da reserva de bateria
⑦ Deslocar para baixo
⑧ LED ASR
LCD
⑨ UPS Ligada
⑩ Modo AVR
⑪ Modo de bateria
⑫ Falha interna
⑬ Nível da carga de saída
⑭ Nível da bateria
⑮ Medições de entrada
⑯ Medições de saída
⑰ Unidade de medição
Tomadas
650 / 850
⑱ Tomadas com protecção contra sobretensão
⑲ Tomadas da reserva de bateria
20 Protecção (disjuntor)
3. Ligar a UPS
- ① à rede eléctrica numa tomada de parede com terra, utilizando o cordão ④ fornecido para uma UPS com tomadas FR/DIN ou com o cordão de alimentação do seu computador, para uma UPS com tomadas IEC (ver figura A).
- Ligar as fichas dos aparelhos críticos (computador, ecrã, modem...) nas tomadas protegidas pela bateria 19 e protegidas contra as sobretensões (ver figura B), sem ultrapassar a corrente indicada em Amperes.
- Outros dispositivos (impressora, scanner, fax, etc.) podem ser ligados às tomadas com protecção contra sobretensão 18 (ver figura B). No caso de uma falha de energia, as tomadas com protecção contra sobretensão não são apoiadas por energia da bateria.
Ligação Modem Internet / rede facultativa:
A linha modem ou rede Ethernet pode ser protegida contra as sobretensões se for ligada através do UPS. Para isso, rigar por um lado a ficha mural ao UPS com o cordão do aparelho a proteger, e por outro lado o UPS e esse aparelho com um cordão idêntico, como indicado na figura C (cordão não fornecido).
Ligação USB facultativa:
O dispositivo UPS pode ser ligado ao computador utilizando o cabo USB ⑤ fornecido (ver figura C).
O software está disponível no CD-ROM ⑤ ou o software Eaton UPS Companion pode ser descarregado de powerquality.eaton.com.
Para efeitos da garantia registe-se em powerquality.eaton.com.
4. Modo de funcionamento das tomadas Master e EcoControl
A fim de limitar o consumo de energia dos dispositivos periféricos (scanner, impressora) no modo de espera, a Ellipse PRO está equipada com tomadas EcoControl dependentes da tomada Master (ver figura B). Quando a aplicação principal alimentada pela tomada Master (computador) estiver parada, as tomadas EcoControl são automaticamente desactivadas e os dispositivos periféricos param.
A validação e a configuração desta função (desactivada por definição) são feitas por intermédio da ferramenta de configuração integrada ao software.
Nota: quando a função estiver activada, não conectar aplicações críticas nas tomadas EcoControl.
Configuração dos limiares
Uma configuração dos parâmetros padrão assegura o funcionamento correcto da função EcoControl.
Entretanto, conforme o nível de consumo da carga principal, pode ser necessário alterar o limiar de desencadeamento da função EcoControl utilizando o software de configuração fornecido com o ondulador:
- Certificar-se inicialmente de que a função esteja bem activada no painel "EcoControl function" da ferramenta de configuração.
- Se os dispositivos periféricos ligados nas tomadas EcoControl não pararem quando a carga principal não estiver em funcionamento normal (ex.: durante uma hibernação), é preciso aumentar o valor do limiar de detecção para o nível High.
- Se o nível de consumo nominal da carga principal estiver fraco e se as tomadas EcoControl pararem enquanto a carga principal estiver a funcionar normalmente, é preciso abaixo o valor do limiar de detecção para o nível Low.
5. Configuração da UPS através do LCD
Solte o botão de deslocar para baixo para seleccionar o menu


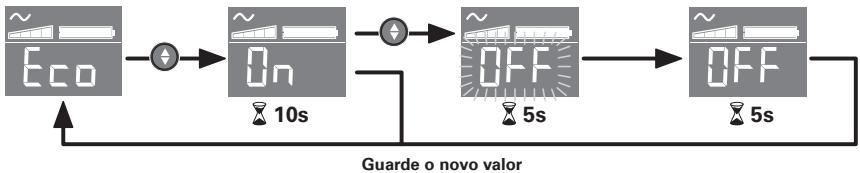

Exemplo de configuração
- O LCD desliga se não houver actividade durante 3 minutos.
6. Utilização
Carregamento da bateria
A UPS carrega a sua bateria quando é ligada à rede eléctrica, qualquer que seja o estado do botão ⑥. Na primeira utilização, a bateria dispõe de toda a sua autonomia unicamente após uma recarga de 8 horas. Para manter uma autonomia optimizada, convém deixar a UPS ligada em permanência à rede eléctrica.
Colocação em funcionamento do UPS
Premer o botão ⑥ durante 1 segundo.
Tomadas com protecção contra sobretensão ⑱ sem reserva de bateria
Os aparelhos ligados nestas tomadas são alimentados desde que o cabo de entrada ④ esteja ligado numa tomada de parede. O botão ⑥ não as controla.
Os aparelhos ligados nestas tomadas são alimentados desde que o botão ⑥ esteja aceso em verde (ver figura D). Estas tomadas podem ser colocadas em funcionamento mesmo se a UPS não estiver ligada à rede eléctrica (botão ⑥ a piscar).
Perturbação da rede eléctrica
- Se a tensão da rede for deficiente ou ausente, a UPS continua a funcionar com a bateria: o botão ⑥ pisca em verde. Em modo normal, o alarme sonoro emite um sinal cada 10 segundos, em seguida cada 3 segundos quando se aproxima o fim da autonomia da bateria. Em modo silencioso, o alarme sonoro emite um bip quando passa para a alimentação pela bateria.
- Se a duração do corte da rede eléctrica for superior à autonomia da bateria, a UPS pára e recomeça a funcionar automaticamente quando a rede eléctrica for restabelecida. Depois de totalmente descarregada, são necessárias algumas horas para restabelecer a autonomia completa.
Protecção contra sobretensão:
Todas as tomadas incluem protecção contra sobretensão.
Paragem das tomadas protegidas ⑲
Premer durante mais de 2 segundos o botão ⑥.
7. Resolução de problemas
(para qualquer informação, consultar www.powerquality.eaton.com o nosso serviço Pós-Venda).
| Sintoma | Diagnóstico | Solução | |
| 1 | As tomadas protegidas 19nãosão alimentadas. | O botão 6não está aceso. | Premer o botão 6e verificarse está devidamente aceso emverde. |
| 2 | Os aparelhos ligados não sãoalimentados durante um corte da rede eléctrica. | Os aparelhos não estão ligadosàs tomadas protegidas 19. | Ligar esses aparelhos àstomadas protegidas 19. |
| 3 | A rede eléctrica está presentemas a UPS funciona com abateria. | O disjuntor 20na parte de trásda UPS foi activado por umasobrecarga na saída da UPS. | Desligar o aparelho ligado àsaída e rearmar o disjuntor 20premendo o respectivo botão. |
| 4 | Flashes do botão verde 6e alarmes acústicos ("bip") a cada 3 segundos. | A UPS está em sobrecarga nastomadas protegidas 19. | Desligar das tomadasprotegidas 19o aparelho ligado. |
| 5 | No painel LCD surge o símbolo de falha 12e o alarme acústico ("bip") soa continuamente. | A UPS não está a funcionarcorrectamente. As tomadasprotegidas 19deixaram de ser alimentadas. | Dirigir-se ao serviço pós-venda. |
| 6 | O indicador 8está apagado eas tomadas 18são alimentadas. | A protecção contra assobretensões deixou defuncionar. | Dirigir-se ao serviço pós-venda. |
| 7 | As tomadas EcoControlcontinuam a ter alimentaçãomesmo quando a aplicaçãoprincipal (tomada principal) estáparada. | A função EcoControl não estáactivada ou não está programadade forma correcta. | Active ou programe de formacorrecta a função EcoControlutilizando o software fornecidocom o produto. |
