| Ürün Tipi | Çevrimiçi Çift Dönüşümlü KGK (Kesintisiz Güç Kaynağı) |
| Marka | EATON |
| Modeller | ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC |
| Görünür Güç | 1600 VA |
| Aktif Güç | 900 W (tipik tahmin) |
| Boyutlar (G x Y x D) | Yaklaşık 440 x 89 x 300 mm (2U Rack formatı) |
| Ağırlık | Yaklaşık 12 kg |
| Giriş Beslemesi | 230 V ~ 50/60 Hz (güç kablosu ile) |
| Çıkış Prizleri | 8 priz (FR: Schuko; IEC: IEC C13), bunlardan 4'ü batarya destekli ve 4'ü aşırı gerilim korumalı |
| EcoControl Fonksiyonu | Ana yük (Master priz) bekleme modunda veya kapalıyken EcoControl prizlerini otomatik olarak kapatır |
| AVR Düzenlemesi | Evet, otomatik voltaj düzeltme (AVR modu) |
| Batarya Süresi | Yüke bağlı olarak değişir (tam yükte yaklaşık 10 dakika) |
| Şarj Süresi | Tam şarj için 8 saat |
| Ekran | Gerilim, yük, batarya ve arıza göstergeleri olan LCD ekran |
| Ağ/Modem Koruması | Telefon hattı/RJ45 için aşırı gerilim koruması (kablo dahil değildir) |
| İletişim Arayüzü | USB port (kablo dahildir) Eaton UPS Companion yazılımı ile uyumlu |
| Koruma Devre Kesici | Evet, arkada sıfırlanabilir devre kesici |
| Kurulum | Dikey, yatay veya 2U raf (opsiyonel kit) |
| Kullanım Koşulları | Bilgisayarlar, çevre birimleri, TV, Hi-Fi, video için (aydınlatma, ısıtma, ev aletleri hariç) |
| Garanti | powerquality.eaton.com adresinde çevrimiçi kaydedilebilir |
| Bakım | Pili optimize etmek için sürekli takılı bırakın; kuru bir bezle temizleyin |
| Onarılabilirlik/Yedek Parçalar | EATON satış sonrası servisine başvurun; batarya değiştirilebilir (belirtilmemiş, kontrol edilmeli) |
Sık sorulan sorular - ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
Kullanıcıların soruları hakkında ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Kesintisiz Güç Kaynakları PDF formatında ücretsiz! Kılavuzunuzu bulun ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC - EATON ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC markasının EATON.
KULLANIM KILAVUZU ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
1. Kullanım koşulları
- Bu cihaz bir bilgisayarı, çevre birimlerini ve TV, HI-FI, VİDEO cihazlarını beslemek için tasarlanmış kesintisiz güç kaynağıdır (UPS). Bunların haricindeki elektrikli cihazlar (aydınlatma, ısıtma, elektrikli ev aletleri) için kullanılması söz konusu değildir.
- UPS, yatay, dikey veya U Rack pozisyonunda yerleştirilebilir (ihtiyari kit).
2. Tanım
⑥ Yedek batarya prizleri için AÇMA/KAPATMA düğmesi
⑦ Aşağı kaydırma
⑧ ASR LED'i
LCD
⑨ UPS AÇIK
⑩ AVR modu
⑪ Batarya modu
⑫ Dahili hata
⑬ Çıkış yükü seviyesi
⑭ Batarya seviyesi
⑮ Giriş ölçümleri
⑯ Çıkış ölçümleri
⑰ Ölçüm birimi

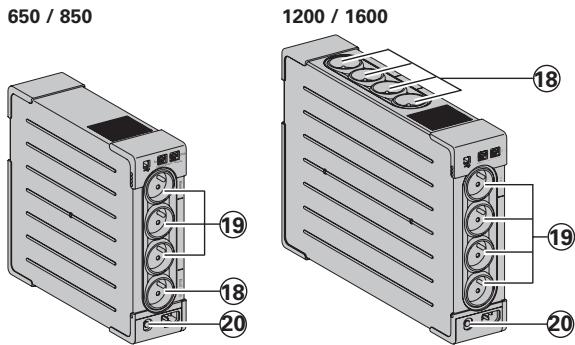

Prizler
⑱ Aşırı gerilim koruyucu prizler
⑲ Yedek batarya prizleri
20 Koruma (devre kesici)
3. UPS'in bağlantısı
- FR/DIN prizleri ile bir UPS için verilmiş ④ kordonu ile veya IEC prizleri ile bir UPS için, bilgisayarınızın besleme kordonu ile, UPS ① 'i topraklı bir duvar prizi üzerine elektrik şebekesine bağlayın (bkz. şekil A).
- Amper olarak belirtilmiş akımı aşmayarak, kritik cihazların (bilgisayar, ekran, modem...) prizlerini, ⑨ bataryası tarafından yedeklenmiş ve gerilim fazlalıklarına karşı korunmuş prizler üzerine takın (bkz. şekil B).
- Diğer cihazlar (yazıcı, tarayıcı, faks, vb.) aşırı gerilim koruyucu prizlere 18 bağlanabilirler (bakınız şekil B). Aşırı gerilim koruyucu prizler, bir elektrik kesintisi durumunda batarya gücü ile yedeklenmezler.
İhtiyari Modem Internetağ bağlantısı:
Modem hattı veya Ethernet ağı UPS bağlantısı kullanılarak gerilim fazlalıklarına karşı korunabilir. Bunun için şekil C'de belirtildiği gibi korunacak cihazın kordonu ile UPS'i duvardaki prize bağlarken, UPS ile korunacak cihazı benzer bir kordonla birbirine bağlayın, (kordon verilmemiştir).
Opsiyonel USB bağlantısı:
UPS cihazı verilen USB kablosu ⑤ ile bilgisayara bağlanmaktadır (bakınız şekil C).
Yazılım CD-ROM ⑤ üzerinde mevcuttur veya Eaton UPS Companion yazılımı powerquality.eaton.com sayfasından indirilebilir.
Garanti için powerquality.eaton.com adresinden kaydolun.
4. Master ve EcoControl prizleri kullanma prosedürü
Hazırda bekleme modunda çevre birimlerinin (tarayıcı, yazıcı) enerji tüketimini azaltmak için, Ellipse PRO, Master prize bağlı EcoControl prizlerine sahiptir.
Ana priz (bilgisayar) tarafından sağlanan ana uygulama kapatıldığında, EcoControl prizlerindeki çevre birimleri kapatılır.
Bu fonksiyon (varsayılan olarak devre dışıdır), yazılımdaki konfigürasyon aracı kullanılarak doğrulanır ve konfügüre edilir.
Not: Fonksiyon devre dışı bırakıldığında, kritik uygulamaları EcoControl prizlerine bağlamayın.
Eşik ayarı
Varsayılan ayar, EcoControl fonksiyonunun doğru çalışmasını sağlar. Ancak ana yükün tüketimine bağlı olarak, EcoControl fonksiyonu tetikleme eşiginin UPS ile birlikte sağlanan konfigürasyon yazılımı kullanılarak değiştirilmesi gerekebilir:
- Öncelikle fonksiyonu, konfigürasyon aracının "EcoControl Function" sekmesinde etkinleştirin.
- EcoControl prizlerine bağlanan çevre birimleri ana yük normal çalışmadayken (örneğin hazırda bekleme modunda) kapanmazsa, tespit eşiği değeri Yüksek olarak ayarlanmalıdır.
- Ana yük nominal tüketim seviyesi düşükse ve ana yük normal çalışırken EcoControl prizleri kapatılırsa, tespit eşik değeri düşük olarak ayarlanmalıdır.
5. LCD üzerinden UPS ayarı
Menüyü seçmek için aşağı kaydırma düğmesini serbest bırakınız


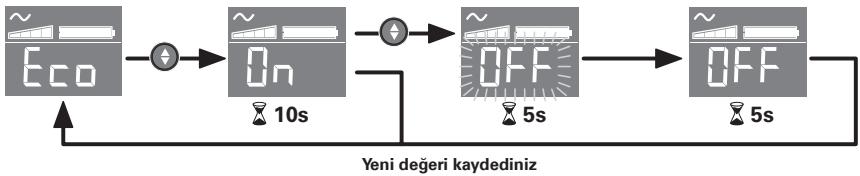

Ayar örneği
- 3 dakika içerisinde herhangi bir aktivite olmazsa LCD kapanacaktır.
6. Kullanım
Batarya şarji
⑥ düğmesinin durumu ne olursa olsun, elektrik şebekesine bağlanıldığında UPS bataryasını şarj eder. ilk kullanımda, batarya tam bağımsızlığını ancak saatlik şarjdan sonra verir. En iyi bağımsızlığı muhafaza edebilmek için, UPS'in sürekli elektrik şebekesine bağlı bırakılması tavsiye edilir.
UPS'in çalıştırılması
⑥ numaralı düğmeye takriben 1 saniye boyunca basın.
Yedek bataryasız aşırı gerilim koruyucu prizler ⑱
Bu prizler üzerine bağlanmış cihazlar, ④ giriş kablosu bir duvar prizine bağlandığı andan itibaren beslenirler ⑥ sayılı düğme bunlara kumanda etmez.
Yedeklenmiş prizler ⑲
Bu prizlere bağlanmış cihazlar ⑥ numaralı düğme yeşil yandığında (işleyiş konumu) beslenirler (bkz şekil D). Bu prizler UPS elektrik şebekesine bağlı olmasa bile çalıştırılabilir (yanıp sönen ⑥ numaralı düğme).
Elektrik şebekesindeki bozulmalar
- Bu şebekenin gerilimi kötü ise veya yoksa, UPS batarya üzerinde çalışmaya devam eder: ⑥ sayılı düğme yeşil yanıp söner. Normal modda, sesli alarm her 10 saniyede bir ve bataryanın bağımsızlık sonu yaklaştığında her 3 saniyede bir sinyal verir. Sessiz modunda, sesli alarma, bataryaya geçişte bir bip sesi çıkarır.
- Elektrik şebekesindeki kesinti süresi, bataryanın bağımsızlığını aşarsa, UPS durur ve elektrik geri geldiğinde otomatik olarak tekrar çalışır. Şarjın komple boşalmasından sonra, komple bağımsızlığı geri getirmek için birkaç saat gereklidir.
Aşırı gerilim koruma:
Bütün çıkışları dalgalanma koruması içerir.
⑲ yedeklenmiş prizlerinin durdurulması
⑥ sayılı düğme üzerine 2 saniyeden fazla basın.
7. Tamir
(Her türlü bilgi için, www.powerquality.eaton.com web sitesine veya satış sonrası servisimize başvurun)
| Belirti | Teşhis | Çare | |
| 1 | • 19 yedeklenmiş prizleri beslenmiyor. | • 6 numaralı düğme yanmıyor. | • 6 düğmesine basın ve yeşil yandığından emin olun. |
| 2 | • Bir elektrik kesintisi esnasında, bağlı cihazlar artık beslenmiyor. | • Cihazlar, yedeklenmiş 19 prizlerine bağlanmamış. | • Bu cihazları yedeklenmiş 19 prizlerine bağlayın. |
| 3 | • Şebeke elektriği var fakat UPS, bataryası üzerinde çalışıyor. | • UPS'nin arkasında bulunan devre kesicinin 20 elektriği, UPS çıkışındaki bir aşırı yükten dolayı kesilmiş. | • Söz konusu cihazı çıkışta prizden çekin ve düğmesi üzerine basarak 20 devre kesicisini tekrar kurun. |
| 4 | • Yeşil düğme 6 yanıp sönüyor ve her 3 saniyede bir duyulabilir alarm çalışıyor. | • UPS, yedeklenmiş 19 prizleri üzerinde aşırı yüke maruz kalıyor. | • Söz konusu cihazı, 19 yedeklenmiş prizlerinden çıkarın. |
| 5 | • LCD paneli üzerinde hata işareti 12 belirmiş ve duyulabilir alarm sürekli çalışıyor. | • UPS bir hataya maruz kaldı. Yedeklenmiş 19 prizleri artık beslenmiyor. | • Satış sonrası servisine başvurun. |
| 6 | • Yeşil 8 göstergesi sönük ve 18 prizleri besleniyor. | • Gerilim fazlalıklarına karşı koruma artık sağlanmıyor | • Satış sonrası servisine başvurun. |
| 7 | • EcoControl prizleri, ana uygulama (Master priz) durdurulduğunda gücü korur. | • EcoControl fonksiyonu etkinleştirilmemiş veya doğru ayarlanmamıştır. | • EcoControl fonksiyonunu ürünle sağlanan yazılımı kullanarak etkinleştirin veya doğru ayarlayın. |
