| Tipo di prodotto | UPS (alimentazione di continuità) a doppia conversione on-line |
| Marca | EATON |
| Modelli | ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC |
| Potenza apparente | 1600 VA |
| Potenza attiva | 900 W (stima tipica) |
| Dimensioni (L x H x P) | Circa 440 x 89 x 300 mm (formato Rack 2U) |
| Peso | Circa 12 kg |
| Alimentazione di ingresso | 230 V ~ 50/60 Hz (tramite cavo di alimentazione) |
| Prese di uscita | 8 prese (FR: Schuko; IEC: IEC C13), di cui 4 prese con batteria di backup e 4 prese protette contro le sovratensioni |
| Funzione EcoControl | Disattiva automaticamente le prese EcoControl quando il carico principale (presa Master) è in standby o spento |
| Regolazione AVR | Sì, correzione automatica della tensione (modalità AVR) |
| Autonomia batteria | Variabile in base al carico (circa 10 minuti a pieno carico) |
| Tempo di ricarica | 8 ore per una carica completa |
| Display | Schermo LCD con indicatori di tensione, carico, batteria e guasti |
| Protezione rete/modem | Protezione contro le sovratensioni per linea telefonica/RJ45 (cavo non incluso) |
| Interfaccia di comunicazione | Porta USB (cavo incluso) compatibile con software Eaton UPS Companion |
| Interruttore di protezione | Sì, interruttore riarmabile sul retro |
| Installazione | Verticale, orizzontale o in rack 2U (kit opzionale) |
| Condizioni d'uso | Per computer, periferiche, TV, Hi-Fi, video (esclude illuminazione, riscaldamento, elettrodomestici) |
| Garanzia | Registrabile online su powerquality.eaton.com |
| Manutenzione | Lasciare sempre collegato per ottimizzare la batteria; pulire con un panno asciutto |
| Riparabilità/ricambi | Contattare il servizio post-vendita EATON; batteria sostituibile (non indicato, da verificare) |
Domande frequenti - ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
Domande degli utenti su ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Gruppi di continuità in formato PDF gratuitamente! Trova il tuo manuale ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC - EATON e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC del marchio EATON.
MANUALE UTENTE ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
1. Condizioni di utilizzo
- Questo apparecchio è un sistema statico di continuità (UPS) progettato per alimentare un computer e le relative periferiche, apparecchi TV, Hi-Fi, videoregistratori, ad eccezione di qualsiasi altro apparecchio elettrico (impianto d'illuminazione, riscaldamento, elettrodomestici, ecc.).
-
L'UPS può essere installato in posizione orizzontale, verticale o in Rack 2U (kit in opzione).
-

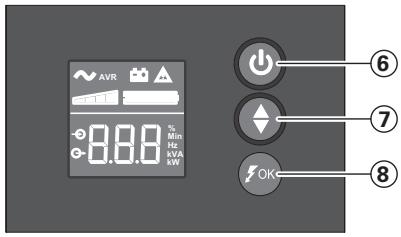

Descrizione
⑥ Pulsante ON/OFF per le prese di alimentazione di riserva da batteria
⑦ Scorrimento verso il basso
⑧ LED ASR
LCD
⑨ UPS acceso
⑩ Modalità AVR
⑪ Modalità batteria
⑫ Guasto interno
⑬ Livello carico uscita
⑭ Livello batteria
⑮ Misurazioni ingresso
⑯ Misurazioni uscita
⑰ Unità di misurazione
Prese
650 / 850
⑱ Prese di protezione contro le sovratensioni
⑲ Prese di alimentazione di riserva da batteria
20 Protezione (interruttore di corrente)
3. Collegamento dell'UPS
- Collegare l'UPS ① alla rete elettrica su una presa murale dotata di messa a terra, servendosi del cavo ④ fornito in dotazione per un UPS con prese FR/DIN o del cavo di alimentazione del computer per un UPS con prese IEC (vedere figura A).
- Collegare le prese degli apparecchi critici (computer, schermo, modem) sulle prese con alimentazione di soccorso fornita dalla batteria 19 e protette contro le sovratensioni (vedere figura B), senza superare la corrente indicata in ampere.
- Altri dispositivi (stampante, scanner, fax, ecc.) possono essere collegati alle prese di protezione contro le sovratensioni 18 (vedere figura B). Le prese di protezione contro le sovratensioni non ricevono alimentazione di riserva dalla batteria in caso di interruzione di corrente.
Collegamento facoltativo Modem Internet / Rete Ethernet:
La linea modem o la rete Ethernet possono essere protette contro le sovratensioni tramite l'UPS. A tal fine, collegare la presa al telefonica sul muro all'UPS utilizzando il cavo dell'apparecchio da proteggere e poi collegare l'UPS a questo apparecchio con un cavo indentico, come indicato nella figura C (cavo non fornito).
Collegamento USB facoltativo:
Il dispositivo UPS può essere collegato al computer utilizzando il cavo USB ⑤ fornito (vedere figura C).
Il software è disponibile sul CD-ROM ⑤ oppure il software Eaton UPS Companion può essere scaricato da powerquality.eaton.com.
Registratevi ai fini della garanzia sul sito powerquality.eaton.com.
4. Modalità di funzionamento delle prese Master e EcoControl
Per limitare i consumi energetici delle periferiche (scanner, stampante) in modalità stand-by, la Ellipse PRO è dotata di prese EcoControl dipendenti dalla presa Master (vedi figura B). Quando l'applicazione principale alimentata dalla presa Master (computer) è disattivata, anche le prese EcoControl sono disattivate automaticamente e le periferiche si spengono.
La conferma e l'impostazione di questa funzione (disattivata per default) avvengono tramite il tool di configurazione integrato al software.
N.B.: quando la funzione è attivata, non collegare applicazioni critiche alle prese EcoControl.
Impostazione dei parametri delle soglie
L'impostazione per default garantisce il corretto funzionamento della funzione EcoControl.
Tuttavia, secondo il livello di consumo della carica principale, può essere necessario modificare la soglia di attivazione della funzione EcoControl utilizzando il software di configurazione fornito con l'inverter:
- Accertarsi innanzitutto che la funzione sia correttamene attivata nella scheda "EcoControl function" del tool di configurazione.
- Qualora le periferiche collegate alle prese EcoControl non si spengano quando la carica principale non è in modalità di funzionamento normale (es. durante la modalità in stand-by), è necessario incrementare il valore della soglia di rilevamento al livello High.
- Se invece il livello di consumo nominale della carica principale è basso e le prese EcoControl si disattivano quando la carica principale funziona normalmente, è necessario diminuire il valore della soglia di rilevamento al livello Low.
5. Impostazione dell'UPS attraverso il pannello LCD
Rilasciare il pulsante di scorrimento verso il basso per selezionare i menu


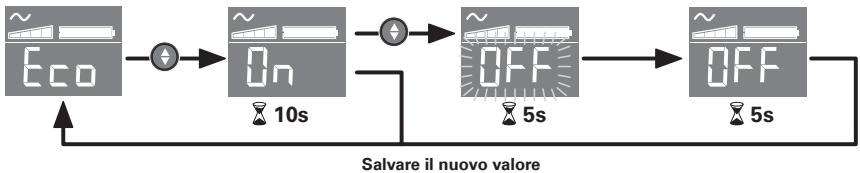

Esempio di impostazione
- L'LCD si spegne in assenza di attività per 3 minuti.
6. Uso
Carica della batteria
l'UPS carica la batteria non appena viene collegato alla rete elettrica, indipendentemente dallo stato del tasto ⑥. Al momento del primo utilizzo, la batteria fornisce un'autonomia completa solo dopo 8 ore di ricarica. Per mantenere un livello ottimale d'autonomia, si consiglia di lasciare sempre l'UPS collegato alla rete elettrica.
Accensione dell'UPS
Premere per 1 secondo il tasto ⑥.
Prese di protezione contro le sovratensioni ⑱ senza alimentazione di riserva da batteria
Gli apparecchi collegati a queste prese vengono alimentati non appena il cavo di ingresso ④ viene collegato a una presa murale. Il tasto ⑥ non le comanda.
Prese assistite 19
gli apparecchi collegati a queste prese vengono alimentati non appena il tasto ⑥ si accende in verde (vedere figura D). Queste prese possono essere messe in funzione anche se l'UPS non e collegato alla rete elettrica (tasto ⑥ lampeggiante).
Perturbazione della rete elettrica
- Se la tensione di questa rete è cattiva o assente, l'UPS continua a funzionare su batteria. Il tasto ⑥ lampeggia (spia verde). In modalità normale, l'allarme acustico emette un segnale ogni 10 secondi e poi ogni 3 secondi al momento in cui la fine dell'autonomia della batteria è prossima. In modalità silenziosa, l'allarme acustico emette un bip quando si passa su batteria.
- Se la durata dell'interruzione della corrente elettrica supera l'autonomia della batteria, l'UPS si arresta e poi si riavvia automaticamente al momento del ritorno della corrente elettrica. Dopo una scarica completa, sono necessarie alcune ore per ripristinare un'autonomia completa della batteria.
Protezione contro le sovratensioni:
Tutte le prese includono una protezione contro le sovratensioni.
Arresto delle prese assistite ⑲
Premere per più di 2 secondi il tasto ⑥.
7. Interventi di riparazione
(Per ulteriori informazioni, consultare il sito www.powerquality.eaton.com o rivolgersi al nostro Servizio Assistenza)
| Sintomo | Diagnosi | Rimedio | |
| 1 | • Le prese assistite 19 non sono alimentate. | • Il tasto 6 non è acceso. | • Premere il tasto 6 e verificare che sia acceso (spia verde). |
| 2 | • Durante l'interruzione della corrente, gli apparecchi collegati non sono più alimentati. | • Gli apparecchi non sono collegati sulle prese assistite 19. | • Collegare questi apparecchi sulle prese assistite 19. |
| 3 | • La corrente elettrica è presente, ma l'UPS funziona su batteria. | • L'interruttore di corrente 20, situato sul retro dell'UPS, è scattato a causa di un sovraccarico sull'uscita dell'UPS. | • Disinserire l'apparecchio in questione dall'uscita e riarmare l'interruttore 20 premendo il tasto relativo. |
| 4 | • Il pulsante verde 6 lampeggia e un allarme acustico risuona ogni 3 secondi. | • L'UPS subisce un sovraccarico sulle prese assistite 19. | • Disinserire l'apparecchio in questione dalle prese assistite 19. |
| 5 | • Un simbolo di guasto 12 appare sul pannello LCD e un allarme acustico risuona in modo continuo. | • L'UPS ha subito un guasto. Le prese assistite 19 non sono più alimentate. | • Rivolgersi al Servizio Assistenza. |
| 6 | • La spia verde 8 è spenta e le prese 18 sono alimentate. | • La protezione contro le sovratensioni non è più garantita. | • Rivolgersi al Servizio Assistenza. |
| 7 | • Le prese EcoControl restano alimentate quando l'applicazione principale (presa Master) viene arrestata. | • La funzione EcoControl non è attivata o non è impostata correttamente. | • Attivare e impostare correttamente la funzione EcoControl utilizzando il software fornito insieme al prodotto. |
