| Rodzaj produktu | Zasilacz UPS (UPS) z podwójną konwersją online |
| Marka | EATON |
| Modele | ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC |
| Moc pozorna | 1600 VA |
| Moc czynna | 900 W (typowe oszacowanie) |
| Wymiary (szer. x wys. x gł.) | Około 440 x 89 x 300 mm (format Rack 2U) |
| Waga | Około 12 kg |
| Zasilanie wejściowe | 230 V ~ 50/60 Hz (przez przewód zasilający) |
| Gniazda wyjściowe | 8 gniazd (FR: Schuko; IEC: IEC C13), w tym 4 gniazda zasilane bateryjnie i 4 gniazda chronione przed przepięciami |
| Funkcja EcoControl | Automatycznie wyłącza gniazda EcoControl, gdy główne obciążenie (gniazdo Master) jest w trybie czuwania lub wyłączone |
| Regulacja AVR | Tak, automatyczna korekcja napięcia (tryb AVR) |
| Czas pracy na baterii | Zmienna w zależności od obciążenia (około 10 minut przy pełnym obciążeniu) |
| Czas ładowania | 8 godzin do pełnego naładowania |
| Wyświetlacz | Wyświetlacz LCD ze wskaźnikami napięcia, obciążenia, baterii i usterek |
| Ochrona sieci/modem | Ochrona przeciwprzepięciowa dla linii telefonicznej/RJ45 (kabel nie jest dołączony) |
| Interfejs komunikacyjny | Port USB (kabel dołączony) kompatybilny z oprogramowaniem Eaton UPS Companion |
| Wyłącznik nadprądowy | Tak, wyłącznik nadprądowy z resetem z tyłu |
| Instalacja | Pionowa, pozioma lub w szafie RACK 2U (opcjonalny zestaw) |
| Warunki użytkowania | Do komputerów, urządzeń peryferyjnych, TV, Hi-Fi, wideo (wyklucza oświetlenie, ogrzewanie, sprzęt AGD) |
| Gwarancja | Rejestrowalna online na stronie powerquality.eaton.com |
| Konserwacja | Pozostawić stale podłączony w celu optymalizacji baterii; czyścić suchą ściereczką |
| Naprawialność/części zamienne | Skontaktować się z serwisem EATON; bateria wymienna (nie podano, do sprawdzenia) |
Często zadawane pytania - ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
Pytania użytkowników dotyczące ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Zasilacze awaryjne w formacie PDF za darmo! Znajdź swoją instrukcję ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC - EATON i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC marki EATON.
INSTRUKCJA OBSŁUGI ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
- Urządzenie jest zasilaczem awaryjnym zaprojektowanym do zasilania komputera i urządzeń peryferyjnych, odbiorników telewizyjnych, urządzeń HI-FI, wideo, z wyłączeniem innych urządzeń elektrycznych (oświetlenie, ogrzewanie, AGD...).
- UPS można zainstalować w pozycji poziomej, pionowej lub na stojaku 2U (opcja).
2. Opis
⑥ Przycisk włączenia/ wyłączenia (ON/OFF) gniazd zasilania, podtrzymywanych z baterii
⑦ Przewijanie w dół
⑧ Wskaźnik LED ASR
LCD
⑨ Włączenie UPS (ON)
⑩ Tryb AVR
⑪ Tryb bateryjny
⑫ Usterka wewnętrzna
⑬ Poziom obciążenia wyjścia
⑭ Poziom naładowania baterii
⑮ Pomiary wielkości wejściowych
⑯ Pomiary wielkości wyjściowych
⑰ Jednostka pomiaru

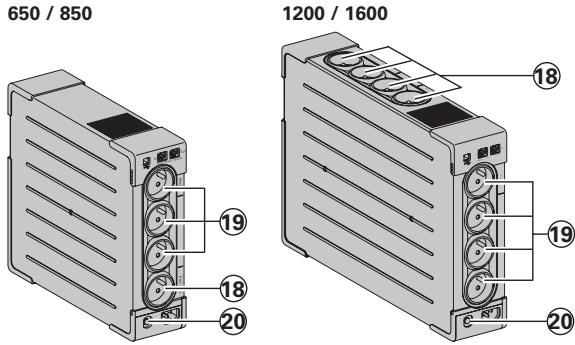

Gniazda
⑱ Gniazda z ochroną przeciwprzepięciową
⑲ Gniazda z podtrzymaniem bateryjnym
20 Zabezpieczenie (wyłącznik)
3. Podłączenie zasilacza
- Podłączyć UPS ① do sieci elektrycznej do gniazdkasciennego z uziemieniem, za pomocą dostarczonego kabla ④ dla UPS z gniazdkami PL/DIN lub kabla zasilania komputera w przypadkuUPS z gniazdkami IEC (patrz rysunek A).
- Podłączyć wtyczki ważnych urządzeń (komputer, monitor, modem...) do gniazdek zabezpieczonych akumulatorem 19 i chronionych przed przepięciami (patrz rysunek B), zwracając uwagę aby nie przekroczyć natężenia podanego w amperach.
- Inne urządzenia (drukarka, skaner, faks itp.) można podłączyć do gniazd z ochroną przeciwprzepięciową 18 (patrz rysunek B). Gniazdo z ochroną przeciwprzepięciową nie będzie zasilane z baterii, w przypadku awarii zasilania.
Podłączenie modem - internet / sieć dodatkowa:
Linia modemu lub sieci ethernet może zostać zabezpieczona przed przepięciami dzięki podłączeniu za pośrednictwem UPS. W tym celu należy podłączyć z jednej strony gniazdko ścienne doUPS za pomocą kabla zabezpieczanego urządzenia i z drugiej strony UPS do urządzenia za pomocą identycznego przewodu, zgodnie z rysunkiem C (kabel nie dostarczony).
Połączenie USB:
Urządzenie UPS można podłączyć do komputera za pomocą dostarczonego kabla USB ⑤ (patrz rysunek C).
Oprogramowanie jest dostępne na dysku CD-ROM ⑤. Można również pobrać oprogramowanie Eaton UPS Companion, ze strony powerquality.eaton.com.
Zarejestruj gwarancję na stronie powerquality.eaton.com.
4. Procedura obsługi gniazda Master i EcoControl
W celu ograniczenia zużycia energii przez urządzenia peryferyjne (skaner, drukarka) w trybie oczekiwania, wyposażono Ellipse PRO w gniazda EcoControl, które są zależne od gniazda głównego.
Kiedy główna aplikacja zasilana z gniazda głównego (komputer) zostanie wyłączona, gniazda EcoControl urządzeń peryferyjnych również się wyłączą.
Ta funkcja (wyłączana domyślnie) jest zatwierdzana i konfigurowana z wykorzystaniem narzędzia do konfiguracji wbudowanego w oprogramowanie.
Uwaga: Po aktywowaniu funkcji, nie należy podłącać do gniazd EcoControl krytycznych aplikacji.
Konfiguracja wartości granicznej
Domyślna konfiguracja zapewnia prawidłowe działanie funkcji EcoControl. Jednak, w zależności od głównego obciążenia, może wystąpić konieczność zmodyfikowania wartości granicznej wyzwolenia funkcji EcoControl z wykorzystaniem oprogramowania do konfiguracji dostarczonego z UPS:
- Najpierw, upewnij się, że funkcja jest włączona w zakładce "EcoControl Function" narzędzia konfiguracyjnego.
- Jeśli urządzenia peryferyjne podłączone do gniazd EcoControl nie wyłączą się kiedy główne obciążenie nie znajduje się w normalnym trybie roboczym (np. w trybie oczekiwania), ustaw wartość wykrywania wartości granicznej na High.
- Jeśli znamionowy poziom zużycia energii jest niski i gniazda EcoControl wyłączają się kiedy główne obciążenie jest w trybie normalnym, ustaw wartość wykrywania wartości progowej na Low.
5. Konfiguracja UPS za pomocą LCD
Zwolnić przycisk przewijania w dół, aby wybrać menu
Przykładowa konfiguracja
- Po 3 minutach braku aktywności, panel LCD wyłącza się.
6. Obstuga
Ładowanie akumulatora
zasilacz ładuje akumulator od momentu podłączenia do sieci bez względu na stan przycisku ⑥. Przy pierwszym użyciu, akumulator osiąga pełną wydajność dopiero po ładowaniu przez 8 godzin. Aby zachować najwyższą autonomię pracy, zaleca się podłączeniezasilacza na stałe do sieci.
Uruchomienie UPS
Nacisnąć przycisk ⑥ przez około 1 sekundę.
Gniazda z ochroną przeciwprzepięciową ⑱ bez podtrzymania z baterii
Urządzenia podłączone do gniazd są zasilane po podłączeniu kabla ④ do gniazdka. Przycisk ⑥ nie ma wpływu na ich działanie.
Gniazda zabezpieczone ⑲
urządzenia podłączone do tych gniazd są zasilane kiedy przycisk ⑥ jest podświetlony na zielono (patrz rysunek D). Gniazda mogą być włączone nawet, jeżeli zasilacz nie jest podłączony do sieci (przycisk ⑥ miga).
Zakłócenia w sieci elektrycznej
- Jeżeli napięcie w sieci jest nieprawidłowe lub jest wyłączone, zasilacz kontynuuje działanie wykorzystując zasilanie z akumulatora: przycisk ⑥ miga na zielono. W trybie normalnym, alarm dźwiękowy wydaje sygnał co 10 sekund, następnie co 3 sekundy, kiedy akumulator jest bliski wyczerpania. W trybie cichym, alarm dźwiękowy wydaje sygnał bip w momencie przełączenia na akumulator.
- Jeżeli czas wyłączenia zasilacza jest wystarczająco długi dla wyczerpania akumulatora, zasilacz wyłącza się i włącza automatycznie po przywróceniu zasilania. Po całkowitym wyładowaniu, niezbędne jest ładowanie przez kilka godzin dla odzyskania pełnej autonomii.
Ochrona przeciwprzepięciowa:
Wszystkie gniazda obejmują ochronę przeciwprzepięciową.
Wyłączenie gniazd zabezpieczonych ⑲
Nacisnąć przez ponad 2 sekundy przycisk ⑥.
7. Usuwanie usterek
(Aby uzyskać dodatkowe informacje należy skorzystać z informacji dostępnych na witrynie www.powerquality.eaton.com lub w naszym serwisie)
| Objaw | Diagnostyka | Usuwanie | |
| 1 | Gniazda zabezpieczone 19 nie są zasilane. | Przycisk 6 nie zapala się. | Nacisnąć przycisk 6 i sprawdzić, czy jest podświetlony na zielono. |
| 2 | Podłączone urządzenia nie są zasilane po wyłączeniu prądu. | Urządzenia nie są podłączone do zabezpieczonych gniazd 19. | Podłączyć urządzenia do zabezpieczonych gniazd 19. |
| 3 | Zasilanie elektryczne jest podłączone, alezasilacz nie działa na akumulatorze. | Wyłącznik 20, znajdujący się z tytu urządzenia UPS, przerywa zasilanie w przypadku przeciążenia wyjścia UPS. | Odłączyć urządzenie na wyjściu i włączyć wyłącznik 20 naciskając na przycisk. |
| 4 | Zielony przycisk 6 miga i co 3 sekundy pojawia się sygnał dźwiękowy alarmu. | Zasilacz jest przeciążony na gniazdach zabezpieczonych 19. | Odłączyć urządzenie od gniazd zabezpieczonych 19. |
| 5 | Na panelu LCD wyświetla się wskaźnik oznaczający usterkę 12 i pojawia się ciągły sygnał dźwiękowy alarmu. | Zasilacz jest uszkodzony. Gniazda zabezpieczone 19 nie są zasilane. | Skontaktować się z serwisem. |
| 6 | Zielona kontrolka 8 jest wyłączona i gniazda 18 są zasilane. | Ochrona przed przepięciami nie jest zapewniona. | Skontaktować się z serwisem. |
| 7 | Gniazda EcoControl zasilają urządzenia po wyłączeniu głównej aplikacji (gniazdo główne). | Funkcja EcoControl nie jest włączana, ani konfigurowana. | Aktywuj lub skonfiguruj funkcję EcoControl za pomocą oprogramowania dostarczonego z produktem. |
