Tuotetyyppi	Keskeytymätön virtalähde (UPS) kaksoismuunnoksella
Merkki	EATON
Mallit	ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC
Näennäisteho	1600 VA
Pätöteho	900 W (tyypillinen arvio)
Mitat (L x K x S)	Noin 440 x 89 x 300 mm (Rack 2U -muoto)
Paino	Noin 12 kg
Tulojännite	230 V ~ 50/60 Hz (virtajohdolla)
Lähtöpistorasiat	8 pistorasiaa (FR: Schuko; IEC: IEC C13), joista 4 akkuvarmennettua ja 4 ylijännitesuojattua
EcoControl-toiminto	Poistaa automaattisesti EcoControl-pistorasiat käytöstä, kun pääkuorma (Master-pistorasia) on lepotilassa tai sammutettu
AVR-säätö	Kyllä, automaattinen jännitteen korjaus (AVR-tila)
Akun kesto	Vaihtelee kuorman mukaan (noin 10 minuuttia täydellä kuormalla)
Latausaika	8 tuntia täyteen lataukseen
Näyttö	LCD-näyttö jännitteen, kuorman, akun ja vikojen ilmaisimilla
Verkko/modeemisuoja	Ylijännitesuoja puhelinlinjalle/RJ45 (kaapeli ei sisälly)
Tietoliikenneliitäntä	USB-portti (kaapeli mukana), yhteensopiva Eaton UPS Companion -ohjelman kanssa
Suojakatkaisija	Kyllä, uudelleenkytkettävä katkaisija takana
Asennus	Pysty, vaaka tai Rack 2U (lisävarusteena saatava sarja)
Käyttöolosuhteet	Tietokoneille, oheislaitteille, TV:lle, Hi-Fi:lle, videolle (ei valaistus, lämmitys, kodinkoneet)
Takuu	Rekisteröitävissä verkossa osoitteessa powerquality.eaton.com
Huolto	Pidä aina kytkettynä akun optimoimiseksi; puhdista kuivalla liinalla
Korjattavuus/varaosat	Ota yhteyttä EATON-huoltoon; akku vaihdettavissa (ei ilmoitettu, tarkistettava)

Usein kysytyt kysymykset - ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON

Miten EATON Ellipse PRO 1600 UPS käynnistetään?

Paina KÄYNNISTYS/PYSÄYTYS-painiketta (painike ⑥) noin 1 sekunnin ajan. Painike syttyy vihreänä ja akkuvarmennetut pistorasiat saavat virtaa.

Kuinka kauan UPS-akun lataaminen kestää?

Ensimmäinen lataus kestää noin 8 tuntia, jotta akku saavuttaa täyden kapasiteetin. Pidä UPS aina kytkettynä, jotta akun kapasiteetti säilyy hyvänä.

Mitä tehdä, jos akkuvarmennetut pistorasiat eivät saa virtaa?

Varmista, että KÄYNNISTYS/PYSÄYTYS-painike (⑥) palaa vihreänä. Jos ei, paina sitä 1 sekunti. Jos ongelma jatkuu, tarkista, että UPS on kytketty sähköverkkoon.

Mitä laitteita voin kytkeä EcoControl-pistorasioihin?

EcoControl-pistorasiat on tarkoitettu oheislaitteille, kuten tulostimille tai skannereille. Älä kytke kriittisiä laitteita (tietokone, näyttö) näihin pistorasioihin, koska ne sammuvat automaattisesti, kun päälaite (Master-pistorasia) on lepotilassa.

Miten EcoControl-toiminto aktivoidaan?

EcoControl-toiminto on oletuksena pois päältä. Aktivoidaksesi sen ja asettaaksesi kynnysarvot, käytä mukana toimitettua Eaton UPS Companion -ohjelmistoa (tai lataa se Eaton-sivustolta).

Mitä tarkoittaa vilkkuva vihreä merkkivalo ja 3 sekunnin välein toistuva äänimerkki?

Se tarkoittaa ylikuormitusta akkuvarmennetuissa pistorasioissa. Irrota ylikuormitusta aiheuttava laite näistä pistorasioista ongelman ratkaisemiseksi.

Voinko kytkeä Ellipse PRO UPS:n maadoittamattomaan jatkojohtoon?

Ei, UPS on kytkettävä suoraan maadoitettuun seinäpistorasiaan mukana toimitetulla virtajohdolla turvallisuuden ja ylijännitesuojan takaamiseksi.

Miten suojaan puhelin- tai verkkoyhteyteni?

Kytke modeemi-/Ethernet-johto seinäpistorasian ja suojattavan laitteen väliin UPS:n takana olevien RJ45/RJ11-liitäntöjen kautta (kaapeli ei sisälly). Tämä suojaa ylijännitteiltä.

LCD-näyttö sammuu hetken kuluttua, onko se normaalia?

Kyllä, LCD-näyttö sammuu automaattisesti 3 minuutin käyttämättömyyden jälkeen energian säästämiseksi. Se syttyy uudelleen, kun painat jotakin painiketta.

Miten nollaan suojakatkaisijan ylikuormituksen jälkeen?

Etsi suojakatkaisija (painike 20) UPS:n takaa. Paina sitä nollataksesi se, kun olet ensin irrottanut ylikuormitusta aiheuttavan laitteen.

KÄYTTÖOHJE ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON

• Tämä tuote on häiriöttömän sähkönsyötön järjestelmä (UPS), joka on tarkoitettu tietokoneen ja oheislaitteiden sekä television, digiboxin, kotiteatterin, hifijärjestelmien ja DVD-tallentimien sähkönsuojaukseen. Sitä ei ole tarkoitettu muiden sähkölaitteiden (valaistus, lämmitys, kodinkoneet, ym.) sähkönsyötön varmistukseen.

• UPS-laite voidaan asentaa vaaka-, pystyasentoon tai laiteräkkiin asennuskitin avulla (lisäväruste).

• Kuvaus


⑥ Akkuvarmennettujen lähtöjen PÄÄLLÄ-/POIS-painike
⑦ Vieritys alas
⑧ ASR:n LED

LCD-näyttö

⑨ UPS PÄÄLLÄ
⑩ AVR-tila
⑪ Akkutila
⑫ Sisäinen vika
⑬ Lähdön kuormitustaso
⑭ Akun varaus
⑮ Tulon mittaukset
⑯ Lähdön mittaukset
⑰ Mittayksikkö

Lähdöt
650 / 850

⑱ Ylijännitesuojatut lähdöt
⑲ Akkuvarmennetut lähdöt
20 Suojaus (suojakatkaisin)

3. UPS-liitännät

• Liitä UPS ① maadoitettuun seinäpistorasiaan (katso kuva A).
• Kytke kriittiset laitteet 19 (tietokone, näyttö, modeemi, TV, ym.) UPSin pistorasioihin, joissa on sekä akkuvarmennus että ylijännitesuojaus (katso kuva B). Huolehdi, ettei laitteiden yhteenlaskettu jänniteteho ylitä UPSin VA tai W –arvoja.
• Muut laitteet (tulostin, skanneri, faksi jne.) voidaan kytkeä ylijännitesuojattuihin lähtöihin 18 (katso kuva B). Ylijännitesuojattuja lähtöjä ei varmenneta akkuvirralla sähkökatkoksen yhteydessä.

Puhelin-, fax-, modeemi- tai datalinja voidaan suojata ylijännitteitä vastaan liittämällä datajohto UPSiin katso kuva C.

Kommunikaatioliitäntä:

Tietokone voidaan liittää UPSlaitteeseen mukana tulevalla USBkaapelilla ⑤ (katso kuva C).

Ohjelmisto on saatavana CD-ROM-levyllä ⑤, tai Eaton UPS Companion -ohjelmisto on ladattavissa osoitteesta powerquality.eaton.com.

Rekisteröi takuu osoitteessa: powerquality.eaton.com.

4. Master- eli pääpistorasian ja EcoControl –pistorasioiden toiminta:

Jotta voitaisiin vähentää oheislaitteiden (skanneri, printteri, tallentamaton digiboxi) sähkönkulutusta valmiustilassa, Ellipse ECO:ssa on Ellipse PRO pistorasiat, jotka seuraavat pääpistorasian toimintaa Kun pääpistorasiaan kytketty laite (tietokone/TV) sammutetaan, EcoControl pistorasioihin kytketyt oheislaitteet sammuvat automaattisesti. Tämä toiminto ei ole päällä valmiiksi, vaan se on aktivoitava tietokoneen kautta (ohjelmisto mukana pakkauksessa).

HUOM. Kun tämä toiminto on aktivoitu, EcoControl –pistorasioihin ei kannata kytkeä laitteita, joiden et halua sammuvan.

EcoControl-virransäästön asennus

Automaattinen default-asennus takaa EcoControl-toiminnon oikean toimivuuden.

Jos EcoControl toimintoa halutaan kuitenkin muuttaa päälaitteen energiankulutuksen mukaan, sen voi tehdä UPS-ohjelmistolla tietokoneelta käsin:

• Ensimmäiseksi, varmista, että "EcoControl Function" –painike on aktivoitu kofiguraatiotyökaluista.
• Mikäli EcoControl-pistorasioihin kytketyt laitteet eivät sulkeudu itsestään, kun päälaite on esim. standby-tilassa tai kokonaan poissa päältä, havaintoherkkyys on säädettävä korkeaksi "High".
• Jos päälaitteen virrankulutus on vähäinen ja EcoControl-pistorasiat sammuvat itsestään vaikka päälaite olisikin toimintatilassa, havaintoherkkyys on säädettävä matalaksi "Low".

5. UPS-laitteen asetukset LCD-näytön kautta

Valitse valikko vapauttamalla alaspäinvierityksen painike


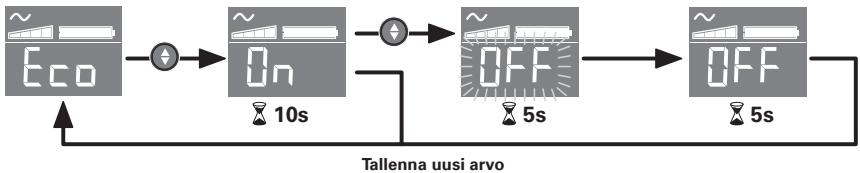

Asetusesimerkki

• LCD-näyttö sammuu, jos sitä ei käytetä 3 minuuttiin.

6. Ellipse ECOn toiminnot

Akuston varaus

UPS varaa akuston heti kun se on kytketty verkkosähköön, riippumatta siitä onko painike ⑥ painettu päälle tai ei. Kun käytät laitetta ensimmäisen kerran akusto antaa täyden varakäyntiajan 8 tunnin varausajan jälkeen. On suositeltavaa, että UPS on aina kytkettynä verkkosähköön, jolloin saadaan pisin mahdollinen varakäyntiaika sähkökatkon aikana.

UPS:n päälle kytkeminen

Paina painiketta ⑥ noin 1 sekuntti

Ylijännitesuojatut lähdöt 18, joissa ei ole akkuvarmennusta

Kun virtajohto ④ on kytketty pistokkeeseen, ylijännitesuojatut pistorasiat ovat toiminnassa. Painikkeen ⑥ asento ei vaikuta niiden toimintaan.

Akkuvarmennetut pistorasiat ⑲

Laitteet, jotka on kytketty näihin pistorasioihin, ovat suojattuja sen jälkeen kun painike ⑥ on painettu alas ja vihreä valo syttyy (katso kuva D). Nämä pistorasiat voidaan kytkeä päälle, vaikka UPS ei saisikaan verkkosähköä (painike ⑥ vilkkuu silloin).

Verkkohäiriötilanne

• Sähköhäiriön tai sähkökatkoksen sattuessa, UPS jatkaa toimintaansa akuston turvin. Painike ⑥ vilkkuu vihreänä. Aluksi hälytysääni piippaa kymmenen sekunnin välein ja akuston varakäyntiajan melkein loppuessa kolmen sekunnin välein. UPSin saa myös säädettyä hiljaiseen toimintatilaan, jolloin hälytys piippaa vain kerran, kun UPS siirtyy käyttämään akuston varavirtaa.
• Mikäli sähkökatkos kestää pidempään kuin käytettävissä oleva akuston varakäyntiaika, UPS menee pois päältä ja käynnistyy automaattisesti uudestaan sähköjen tultua takaisin. Akuston varaukseen kuluu muutama tuntia aikaa, jos akusto on purkautunut kokonaan.

Ylijännitesuojaus:

Kaikki myyntipisteet ovat ylijännitesuoja.

Akkuvarmennettujen pistorasioiden ⑲ alasajo

Paina painiketta ⑥ yli kaksi sekuntia.

1. Ohjeet yleisimpien vikojen korjaamiseksi powerquality.eaton.com

	Ongelma	Vianmääritys	Ratkaisu
1	• Akkuvarmennetut pistorasiat 19eivät saa virtaa.	• Painiketta 12 ei ole painettu.	• Paina painiketta 6 ja tarkista, että vihreä valo syttyy.
2	• Kytketyt laitteet eivät saa virtaa sähkökatkon aikana.	• Laitteita ei ole kytketty akkuvarmennettuihin pistorasioihin 19.	• Kytke laitteet akkuvarmennettuihin pistorasioihin 19.
3	• Verkosta saadaan sähköä, mutta UPS toimii akustosähköllä.	• UPS-laitteen lähdön ylikuormitus on laukaissut UPS-laitteen takapuolella sijaitsevan suojakatkaisimen 20.	• Irroita ylimääräiset laitteet UPSista ja resetoi sulakekatkaisin painamalla painiketta 20.
4	• Vihreän painikkeen 6 valo vilkkuu, ja äänimerkki kuuluu kolmen sekunnin välein.	• Akkuvarmennetut pistorasiat 19 ovat ylikuormitettuja.	• Irroita ylimääräiset laitteet, jotka on kytketty akkuvarmennettuihin pistorasioihin 19.
5	• LCD-näyttöön tulee vikamerkki 12, ja äänimerkki kuuluu jatkuvasti.	• UPS on vikaantunut. Akustovarmennetut pistorasiat 19eivät saa enää virtaa.	• Soita Eaton huoltoon 09 452661 tai lähetä viesti: [e-mail].
6	• Vihreä valo 8 ei pala ja ylijännitesuojatuissa pistorasioissa 18 on virtaa.	• Laitteessa ei ole enää ylijännitesuojausta.	• Soita Eaton huoltoon 09 452661 tai lähetä viesti: [e-mail].
7	• EcoControl pistorasiat eivät sammu, vaikka päälaite on sammutettu.	• EcoControl-asetusta ei ole aktivoitu, tai asetettu oikein.	• Aktivoi tai aseta Ecocontrol toiminto laitteen mukana tulevalla ohjelmistolla
