KÄYTTÖOHJE 5SC1500i EATON

Turvallisuus: IEC 62040-1: 2008
Sahkomagneettinen yhteensopivuus (EMC): IEC 62040-2: 2005
Suorituskyky: IEC 62040-3: 2010

CE-merkintä (EN 62040-1: 2008 ja EN 62040-2: 2006 [C1])

Luokan B päästömittaaustaso CISPR 22: 2005 + A2 2006 (EN 55022)

Harmoniset päästöt: IEC 61000-3-2 osa 3.2: 2009

Välkynptäpaast: IEC 61000-3-3 osa 2: 2008

EY-vaatimustenmukaisuusvakuutus on saatavana pyydettaessa tuotteille, joille on myonnetty CE-merkinta. Mikali haluat kopioita EY-vaatimustenmukaisuusvakuutuksesta, ota yhteys Eaton Power Qualityyn tai kay Eaton internetsviuilla: www.powerquality.eaton.com

Erityiset symbolit

Seuraavat ovat esimerkkejä UPS-laitteessa tai lisavarusteissa käytetyistä symboleista, joiden avulla on merkitty tärkeitä huomionarvoisia tietoja:

SAHKÖISKUVAARA - Kiinnitä huomiota sähköiskuvaaran symbolilla merkittyyn varoitukseen.

Tärkeita ohjeita, joita on aina noudatettava.

Älä havitaUPS-laitetta tai UPS-akkuja ravallisen jatteen mukana.

Tuote sisälä suljettuja lyijyhappoakkuja, ja se on havitettä tämän oppaan ohjeiden mukaisesti.

Saat lisätieta ja ottamalla yhteyden paikalliseen kierratyskesukkseen tai vaarallisten jatteiden käsittelykesukkseen.

Tämä symboli ilmaisee, etta sahkö- tai elektroniikkalaitteita (WEEE) ei saa havittä ravallisten jatteiden mukana. Ota yhteys paikallseen kierratyskeskukseen tai vaarallistenjatteiden käsittelykeskukseen laitteiden havittamiseksi asianmukaisesti.

Tietoja, nuvo, ohje.

1.Johdanto 4

1.1 Ymparistonsuojelu 4

1. Esittely 5

2.1 Vakioasennukset 5
2.2 Takapaneelit 5
2.3 Ohjauspaneeli 6
2.4 LCD-nayton kuvaus 6
2.5 UPS-laitteen asetukset LCD-nayton kautta 6

1. Asennus 7

3.1 Pakkauksen purkaminen ja sisallon tarkastus 7
3.2 Tietolikenneportit 8

1. Kayttö 9

4.1 Kaynnistys ja normala li toiminta 9
4.2 UPS-laitteen kaynnistys akulla 9
4.3UPS-laitteen sammutus 9
4.4 Kaytto akkuvirralla 9
4.5 AC-tulovirran paluu 9

5.Huolto 10

5.1 Vianmäritys 10
5.2 Akkumoduulin vaihto 11

6.Liitteet 12

6.1 Tekniset tiedot 12

1. Johdanto

Kiitos, etta valitsit EATON-tuotteen sahkö- ja elektroniikkalaitteittiessi suojaukseen.

5SC-sarjan jokainen yksityiskohta on suunnitelu ärimmäisen tarkkaan.

Suosittelemme lukemaan tän oppaan huolellisesti lapi, jotta voit hyödyntäkeskeytymattöman viransyöton takaavan UPS-laitteesi (Uninterruptible Power System) monia eri ominaisuksia parhaalla mahdolissella tavalla.

Ennen kun asennat 5SC:n, rue vihko, joka sisältaa turvallisuusohjeet.

Noudata sitten tāmān oppaan ohjeita.

Tutusu EATONin koko tuotevalikoimaan ja 5SC-sarjan tuotteille saataviin eri vaihtoehtoihin.

Käy WWW-siuillamme osoitteessa www.eaton.com/powerquality tai ota yhteys EATON-jalleenmyyjän.

1.1 Ympäristönsuojelu

EATONilla noudatetaan ympäristonsuojelukaytantöä.

Tuotekehitys tapahtuu ekodesign-periaatteiden mukaan.

Aineet

Tämä tuote ei sisällä kloorifluorihilivetyjä, osittain halogenoituja kloorifluorihilivetyjä tai asbestia.

Pakkaus

Paranna osaltasi jatteiden käsittelyä ja helpota kierratysta erottelemalla pakkauksen eri osat.

Käytämastämme pahvista 50% on kierratyspahvia.

• Pussit on valmistetu polyteenista.

• Pakkausmaterialiaalit ovat kierratettäviä, ja ne on merkitty asianmukaisella tunnistesymbolilla

Materialialit LyhenteetNumero		symboleissa 01 PET
Polyteenitereftalaatti PET 01
Suurtiheyspolyeteeni HDPE 02
Polyvinyylikloridi PVC 03
Pientiheyspolyeteeni LDPE 04
Polypropeeni PP	05
Polystyreeni	PS	06

Noudata kaikkia pakkausmateriaialien havitsta koskevia paikallisia saannoksiä ja märäyksiä.

Käytöän päätyminen

EATON käsittelee kayttökansä paahän tulleet tuotteet paikallisten saannösten ja märäysten mukaan. EATON tekee yhteistyöta kayttökansä paahän tulleiden tuotteidemme keräämisetä ja havyksestä vastaavien yritysten kanssa.

Tuote

Tämä tuote on valmistetu kierratysmaterialiaeista.

Purkaminen ja havitys on tehtavä kaikkien paikallisten jatteiden käsittelya koskevien saannösten ja märäysten mukaisesti.

Kun tuote on tullut käytöikānsä paahän, se on toimitettava sahkö- ja elektroniikkaromun kasittelykeskukseen.

Akku

Tuote sisälä lyijhappoakkuja, joiden käsittelyssa on noudatettava voimassa olevia paikallisia akkuja koskevia saannöksiä ja maäräyksiä.

Akku voidaan irrottaa, mikali saannosten ja märäysten noudattaminen sekä asianmukainen havitys sitä edellyttä.

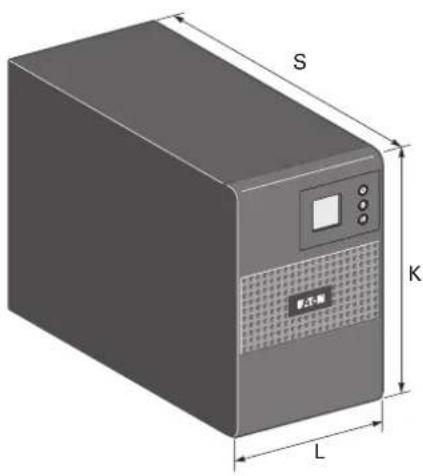

2.1 Vakioasennukset

Kuvaus	Painot (kg/lb)	Koko (mm/inch) S x L x K
5SC 500i 6.60 /	14.60 240 x 150 x	210 / 9.4 x 5.9 x 8.3
5SC 750i 10.40 /	22.90 340 x 150 x	210 / 13.4 x 5.9 x 8.3
5SC 1000i 11.10 /	24.50 340 x 150	x 210 / 13.4 x 5.9 x 8.3
5SC 1500i 15.20 /	33.50 410 x 150	x 210 / 16.1 x 5.9 x 8.3

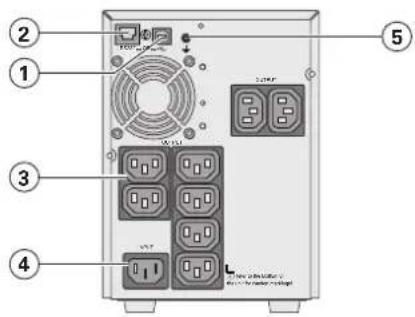

2.2 Takapaneelit

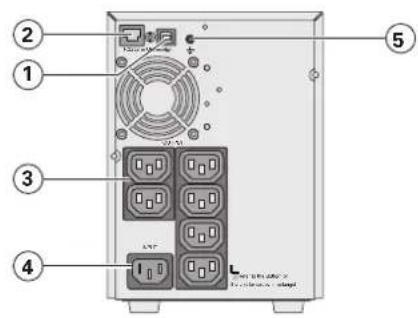

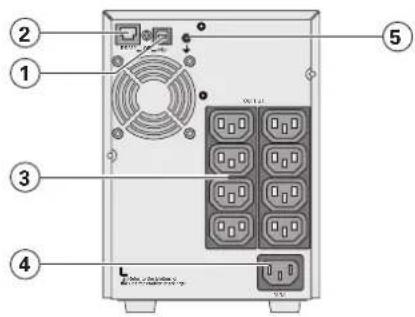

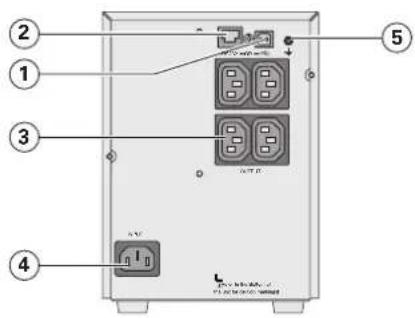

5SC 500i 5SC 750i

5SC 1000i 5SC 1500i

(1) USB-tietoliikenneportti
(2) RS232-tietolikenneportti
(3) Kriittisten laitteiden lahtolitannat
(4) AC-virtalähteen liitäntä
(5) Maadoitusruuvi

2. Esittely

2.3 Ohjauspaneeli

UPS-laitteessa on kolmipainikkeinen LCD-nayttö. Siinä naytetaa varsvinaista UPS-laitetta sekä kuormitustila, tapahtumia, mittauksia ja asetuksia koskevia hyödyllisi tietoja.

⑥ PÄLLÄ-/POISpainike
⑦ Viteriys alas
⑧ Vaimenna hälytin

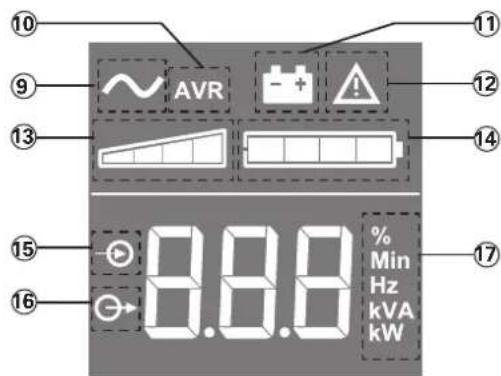

2.4 LCD-näytön kuvaus

⑨UPS PÄÄLLA
10) AVR-tila
(1) Akkutila
Sisäinen vika
13 Lahdonkuormitustaso
14 Akun varaus
15 Tulon mittaukset
16 Lahdon mittaukset
(17) Mittayksikko

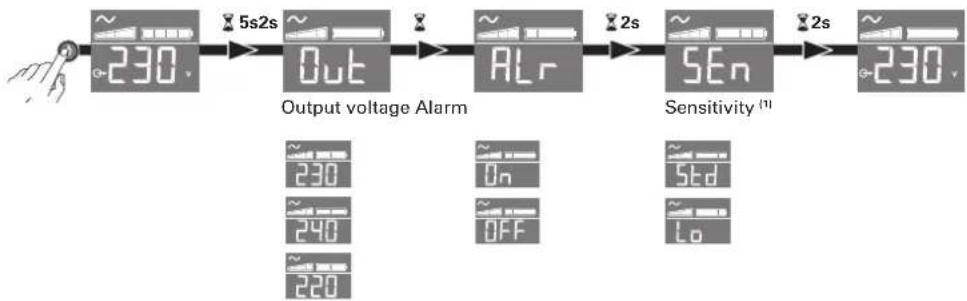

2.5 UPS-Iaitteen asetukset LCD-näytön kautta

Valitse valikko vapauttamalla alaspainvityksen painike

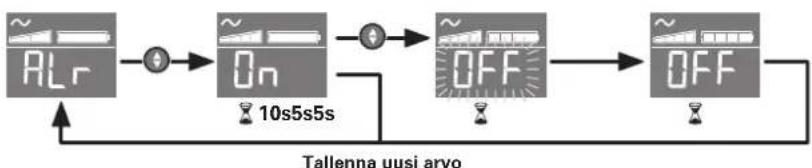

Asetusesimerkki

LCD-nayttosammuu,jositaei kayteta3 minuuttiin.

(1) Pienen herkkyden tilassa (Lo) UPS sieta enemman virran vaihtelua ja siirtyy akkukayttoon harvemmin. Jos kytketty kuorma on herkka virtahairioille, pida herkkystilana Vakiota (Std).

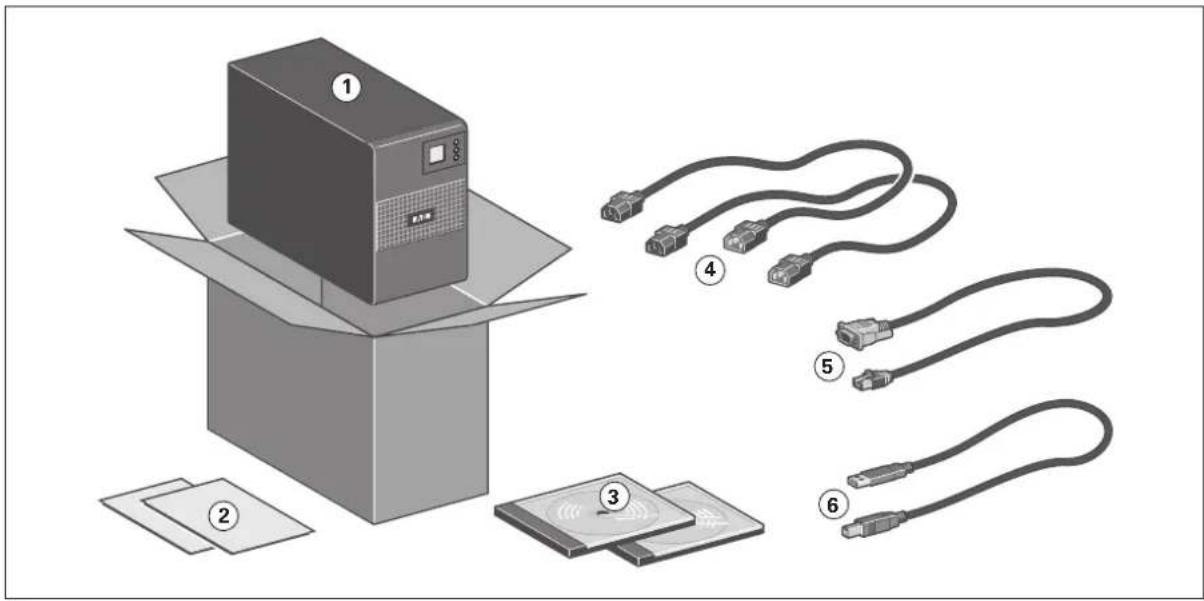

3.1 Pakkauksen purkaminen ja sisällön tarkastus

(1) 5SCUPS
(2) Pikakäynistys ja turvallisuusohjeet
(3) CD-ROM-levyt: Käyttoöpas ja IPSS (Intelligent Power Software Suite)
(4) 2 suojattavien laitteiden liitantakaapelia
(5) RS232-tiedonsiirtokaapeli
(6) USB-tiedonsiirtokaapeli

Pakkausmaterialiait on havitettä noudattamalla kaikkia paikallisia jatteiden käsittelya koskevia saannöksi ja maäräyksi.

Kierratyssymbolit on tulostettu pakkausmateriaialeihin lajittelun helptamiseksi.

3. Asennus

3.2 Tietoliikenneportit

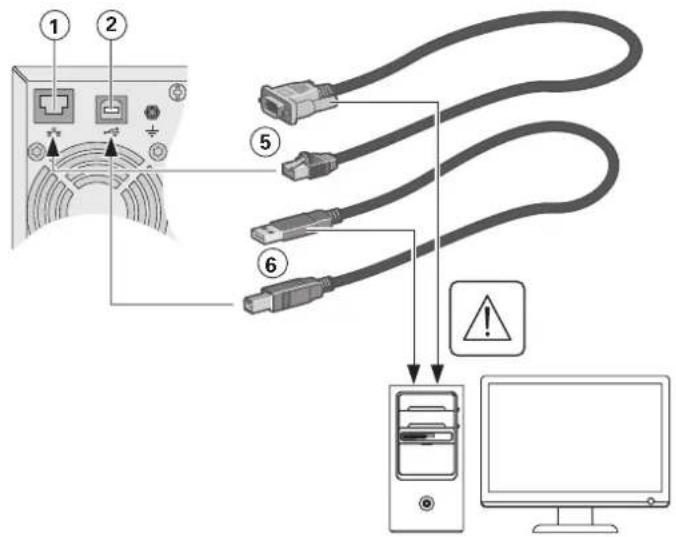

RS232- tai USB-tietolikenneporttilitäntä

RS232-tietolikenneporttia ja USB-tietolikenneportttie voi kayttaa samanaikaisesti.

1. Liitta RS232-tiedonsiirtokaapeli (5) tai USB-tiedonsiirtokaapeli (6) tietakoneen sarja- tai USB-porttiin.
2. Liītā tiedonsiirtokaapelin (5) tai (6) toinen pāa UPS-laitteen USB-tietoliikenneporttiin (1) tai RS232-tietoliikenneporttiin (2).

Nyt UPS-laite voi olla tietyhty-dessa EATONin virranhallintaohjelmiston kanssa.

4.1 Käynnistys ja normali toiminta

UPS-laitteen kännistys:

1. Tarkasta, etta UPS-laitteen virtajohto on kykttynä.
2. Paina UPS-laitteen etupaneelin -painiketta vahintaan kaksi sekuntia.
3. Tarkasta, nakyyko UPS-laitteen etupaneelin naytossa aktiivisia halytyksiä.

Jos -merkkivalo palaa, ala jatka eteenpain ennen kun kaikki halytykset on poistetu. Ratkaise ongelmat, poista halytykset ja kaynnista laite tarvittaessa uudelleen.

1. Tarkasta,että -merkkivalo palaa kiinteästi. Se osoittaa, etta UPS-laite toimii normalaisti ja etta kaikille kuormille syotetaan virtaa ja niitta suojataan.

4.2 UPS-laitteen käynistys akulla

Ennen kun käytā tata ominaisuutta, UPS-laitteelle on tullut syöttä ainakin kerran käyttojannitettä siten etta lahtö on ollut käytössa. Akkukáynnistys voidaan poistaa käytösta.

1. Paina UPS-laitteen etupaneelin 已 -painiketta, kunnes UPS-laitteen etupaneelin nayttoon syttyy valo.
   UPS-laite siirty tilasta Standby mode (valmiustila) tilaan Battery mode (akkutila). -merkkivalo palaa kiinteasti.
   UPS syottta virtaa laitteillesi.
2. Tarkasta, nikyyko UPS-laitteen etupaneelin naytossa aktivisia halytyksiä. Ratkaise ja poista mahdolliset aktiviset halytykset ennen kun jatkat eteenpain. Katso "Vianmaaritys" sivulta 10.

4.3 UPS-Iaitteen sammutus

UPS-laitteen sammutus:

1. Paina etupaneelin -painiketta kolme sekuntia.

UPS-laitteesta alkaa kuulua aänimerkki. Tämän jälkeen UPS-laite siirty tilaan Standby mode (valmiustila) ja -merkkivalo sammuu.

4.4 Kaytto akkuvirralla

Siirtyminen akkukayttoon

• UPS-laite jatkaa viransyöttä liitetyille laitteille, kun AC-tulovirta ei ole enää käytettävissä. Akku tuottaa tarvittavan energian.
• Merkkivalo palaa kiinteasti.
• Aänimerkki kuuluu kymmelen sekunnin valein.

Liitetyt laitteet saavat tarvittavan virran akulta.

Low battery warning (alhaisen akkuvarauksen varoitus)

• Merkkivalo palaa kiinteesti.
• Aänimerkki kuuluu kolmen sekunnin välein.

Akun varaus on alhainen. Sulje kaikki liitetyjen laitteiden sovellukset, koska UPS-laitteen automaattinen sammutus tapahtuu pian.

End of backup time (varmuusajan pättyminen)

Kaikki LEDit sammuvat.
- Aänimerkit loppuvat.

4.5 AC-tulovirran paluu

Sähkökatkøsen jälkeen UPS-laite käynnistyy automaattisesti uudelleen, kun AC-tulovirta palautuu (ellei uudelleenkäynnistystoiminta ole poistetu käytösta) ja kuormalle aletaan syöttä virtaa uudelleen.

5. Huolto

5.1 Vianmaäritys

Toimintatila Mahdollinen syy Toiminta
Overload (ylikuormitus)	Tehovaatimukset ylittävät UPS-laitteen kapasiteetin (yli 105 %nimelliskapasiteetista)
Oikosulkuvika Oikosulku tapahtui. Tarkasta sovelluksen liittäminen ta	toimivuus.Jos vika jatkuu, kirjoita muistiinhälytysviesti ja UPS:n sarjanumero,ja sitten ota yhteys huoltoedustajaan.
Akkuvika	UPS:n akut on kytketty irti. Tarkasta,että kaikki akut on kytkettyasianmukaisesti.Jos vika jatkuu, kirjoita muistiinhälytysviesti ja UPS:n sarjanumero,ja sitten ota yhteys huoltoedustajaan.
BAR	Akku on tullut käytöikänsä päähän.Kysy akun vaihtoon liittyvälisätie-toja huoltoedustajalta.
Tuulettimen vika	UPS-laitteessa on tuuletinvika. Tarkasta,ettei mikiään esine tuki tuuletinta.Jos vika jatkuu, kirjoita muistiinhälytysviesti ja UPS:n sarjanumero,ja sitten ota yhteys huoltoedustajaan.
FAn	UPS-laitteessa on laturivika. UPS ei eähä lataa akkua.Kirjoita muistiin hälytysviesti jaUPS-laitteen sarjanumero ja otasitten yhteys huoltoedustajaan.
Laturivika

5.2 Akkumoduulin vaihto

Turvallisuussuositukset

Akku voi aiheuttaa sahkoiskun ja suuria oikosulkuvirtoja. Seuraavia varotoimenpiteita on noudatettavaennen akkukomponenttien huoltamista:

• poista kellot, sormukset, rannekorut ja muut metalliesineet käsistasi, ranteistasi ja käsivarsistasi
  kayta tyokaluja, joissa on eristetty kahva.

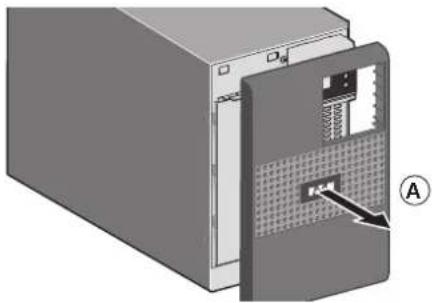

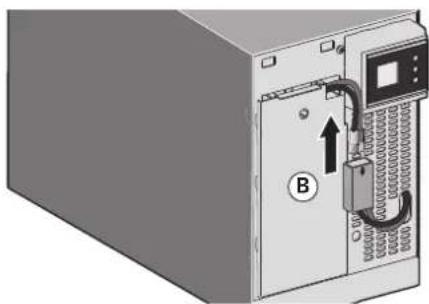

Akkutelineen irrotus tornimalleista

UPS-laiteen on oltava sammutettuna tämän toimenpiteen aikana ja kytkettnä irti lahteestä AC source.

A - Irrota etupaneeli.

B - Irrota akusto kytkemällä irti kaksi liitintä (äla koskaan vedä johdoista).

C - Irrota akun edessa oleva muovisuojus (yksi ruuvi).

D - Veda muovikappaleesta, jotta voit irrottaa ja vaihtaa akuston.

Uuden akkumodulin asennus

Suorita yllamainittu jonenohjeiden toimenpiteet painvastaisessa jarjestyksessa.

• Jotta turvallisuus ja korkea suorituskyk voidaan taata, käytä ainoastaan EATONin akkuja.
  Paina liittimen kaksi osaa huolellisesti yhteen uudelleenasennuksen yhteydessa.

6. Liitteet

6.1 Tekniset tiedot

	5SC 500i 5SC 750i 5SC 1000i 5SC 1500i
Lähtöteho jännitteellä 230 V	500 VA350 W	750 VA525 W	1000 VA700 W	1500 VA1050 W
AC-tulovirta
• Nimellinen tulojännite	Yksivaiheinen 220-240 V
• Tulojännitealue184 -	276 V
• Tulotaajuusalue	45 to 55 Hz (50 Hz järjestelmä), 55 to 65 Hz (60 Hz järjestelmä)
Lähtö akkuvirralla
• Jännite 220/230/240 V (-10/+6 %) (1)
• Taajuus 50/60 Hz ±0.1 Hz
Akku (suljettu lyijyhappoakku, huoltovapaa)
• Vakio 1 x 12 V	9 Ah	2 x 12 V7 Ah	2 x 12 V9 Ah	3 x 12 V9 Ah
Ympäristö
• Toiminta-lämpötila	0...35 °C / 32...95 °F
• Varastointi-lämpötila	-15...+40 °C / 5 to 104 °F
• Suhteellinen kosteus	0 - 90 % (ei kondensaatiota)
• Melutaso < 40 dBA normaalitilassa

(1) Säedettävissa arvoon 220/230/240 V, märitettäva vastaavaan AC-virtalahdearvoon.

Kun kaytā laitetta EU:n alueella, kayta johdon lahtopässa ulkoista suojakatkaisinta, jolla on standardin IEC/EN 60898-1 mukainen luokitus 16 A, 250 V.

Kun käytät laitetta Amerikan alueella, käytä johdon lahtöpäässu ulkoista suojakatkaisinta, jolla on luokitus 20 A, 250 V.

Tämä tuote on suunniteltu IT-virranjakelujärjestelmälle.
