| Producttype | Online UPS (dubbele conversie) |
| Merk | EATON |
| Modellen | ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC |
| Schijnbaar vermogen | 1600 VA |
| Actief vermogen | 900 W (typische schatting) |
| Afmetingen (L x H x D) | Ongeveer 440 x 89 x 300 mm (2U Rack-formaat) |
| Gewicht | Ongeveer 12 kg |
| Ingangsvoeding | 230 V ~ 50/60 Hz (via netsnoer) |
| Uitgangsstopcontacten | 8 stopcontacten (FR: Schuko; IEC: IEC C13), waarvan 4 batterijgesteunde stopcontacten en 4 overspanningsbeveiligde stopcontacten |
| EcoControl-functie | Schakelt automatisch de EcoControl-stopcontacten uit wanneer de hoofdlast (Master-stopcontact) in standby of uit staat |
| AVR-regeling | Ja, automatische spanningscorrectie (AVR-modus) |
| Batterijautonomie | Variabel afhankelijk van de belasting (ongeveer 10 minuten bij volle belasting) |
| Oplaadtijd | 8 uur voor volledige lading |
| Weergave | LCD-scherm met indicatoren voor spanning, belasting, batterij en fouten |
| Netwerk-/modembeveiliging | Overspanningsbeveiliging voor telefoonlijn/RJ45 (kabel niet meegeleverd) |
| Communicatie-interface | USB-poort (kabel meegeleverd) compatibel met Eaton UPS Companion-software |
| Beschermingsschakelaar | Ja, resetbare stroomonderbreker aan de achterzijde |
| Installatie | Verticaal, horizontaal of in 2U-rack (optionele kit) |
| Gebruiksvoorwaarden | Voor computers, randapparatuur, tv, hifi, video (uitgezonderd verlichting, verwarming, huishoudelijke apparaten) |
| Garantie | Online te registreren op powerquality.eaton.com |
| Onderhoud | Laat het apparaat permanent aangesloten om de batterij te optimaliseren; reinig met een droge doek |
| Repareerbaarheid/onderdelen | Neem contact op met de EATON-klantenservice; batterij vervangbaar (niet aangegeven, te controleren) |
Veelgestelde vragen - ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
Gebruikersvragen over ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Ononderbroken stroomvoorzieningen in PDF-formaat gratis! Vind uw handleiding ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC - EATON en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC van het merk EATON.
GEBRUIKSAANWIJZING ELLIPSE PRO 1600 FR, ELLIPSE PRO 1600 IEC EATON
РУССКИЙ Svenska - Suomi
1. Gebruiksomstandigheden
- Dit apparaat is een UPS (ononderbroken energievoorziening) die uitsluitend ontworpen is om een computer en de bijbehorende randapparatuur, of tv-, hifi- en videoapparatuur van stroom te voorzien. Hij is dus niet bestemd voor de energievoorziening van andere elektrische apparaten (verlichting, verwarming, huishoudelijke apparaten...).
-
De UPS kan horizontaal, verticaal of in een 2U rack (optionele set) geplaatst worden.
-
Beschrijving
⑥ AAN/UIT-knop voor de batterij back-up uitgangen
⑦ Omlaag scrollen
⑧ ASR-led
LCD
⑨ UPS AAN
⑩ AVR-modus
⑪ Batterijmodus
⑫ Interne storing
⑬ Uitgangsbelastingsniveau
⑭ Batterijniveau
⑮ Ingangsmetingen
⑯ Uitgangsmetingen
⑰ Meeteenheid
Uitgangen
650 / 850
⑱ Piekbeschermingsuitgangen
⑲ Batterij back-up uitgangen
20 Beveiliging (circuitonderbreker)
3. Aansluiten van de UPS
- Sluit de UPS ① via een geaarde wandcontactdoos op de netspanning aan: met behulp van het bijgeleverde snoer bij een UPS met FR/DIN aansluitingen, of met het netsnoer ④ van uw computer bij een UPS met IEC aansluitingen (zie figuur A).
- Sluit de aansluitingen van kritische apparatuur (computer, monitor, modem...) aan op de battery backup- en surge protected aansluitingen 19 (zie figuur B); daarbij mag de aangegeven stroom in Ampères echter niet overschreden worden.
- Andere apparaten (printer, scanner, fax, enz.) kunnen worden aangesloten op de piekbeschermingsuitgangen 18 (zie figuur B). De piekbeschermingsuitgangen hebben geen batterij back-up voeding in geval van stroomuitval.
Facultatieve Internet modem / netwerk:
De modem- of ethernetverbinding kan tegen overspanning worden beveiligd door hem aan te sluiten via de UPS. Dit bereikt u door enerzijds de wandcontactdoos via het snoer van het te beveiligen apparaat op de UPS UPS aan te sluiten, en anderzijds door de UPS op dit apparaat aan te sluiten met behulp van een kabel met dezelfde specificaties, zoals aangegeven in figuur C (snoer niet bijgeleverd).
Optionele USB-port beveiliging:
Het UPS-apparaat kan op de computer worden aangesloten via de meegeleverde USB-kabel ⑤ (zie figuur C).
De software is beschikbaar op de cd-rom ⑤, de Eaton UPS Companion software kan ook worden gedownload van de website powerquality.eaton.com.
Registreer voor de garantiekaart op powerquality.eaton.com.
4. Werkingsmode van de Master en EcoControl aansluitingen
Om het energieverbruik van de randapparatuur (scanner, printer) in pauze mode zo laag mogelijk te houden, is het Ellipse PRO voorzien van EcoControl aansluitingen die ondergeschikt zijn aan de Master aansluiting (zie Figuur B). Bij uitschakelen van de hoofdapplicatie die door de Master aansluiting van energie wordt voorzien (de computer), worden de EcoControl aansluitingen automatisch uitgeschakeld en schakelt de randapparatuur uit.
Deze functie (default: uitgeschakeld) wordt ingeschakeld en geparametreerd via de configuratie tool die in de software.
N.B.: Als de functie geactiveerd is mag er geen kritische apparatuur op de EcoControl aansluitingen aangesloten worden.
Inschakeldrempels parametreren
De default parametrering garandeert de goede werking van de EcoControl functie.
Afhankelijk van het verbruiksniveau van de hoofdapparatuur kan het echter noodzakelijk zijn om de inschakeldrempel van de EcoControl functie te wijzigen via de configuratiesoftware die bij de UPS geleverd wordt:
- Controleer eerst of de functie geactiveerd is in het "EcoControl function" menu van de configuratie tool.
- Als de randapparatuur die op de EcoControl aansluitingen aangesloten is niet uitschakelt als de hoofdapparatuur niet in normale werkingsmode staat (bv.: bij activeren van de pauze mode), moet de inschakeldrempel op High gezet worden.
- Als het nominale verbruiksniveau van de hoofdapparatuur gering is en de EcoControl aansluitingen uitschakelen terwijl de hoofdapparatuur in normale werkingsmode staat, moet de inschakeldrempel op Low ingesteld worden.
5. UPS instellen via het lcd-scherm
Laat de omlaag scroll-knop los om menu te selecteren


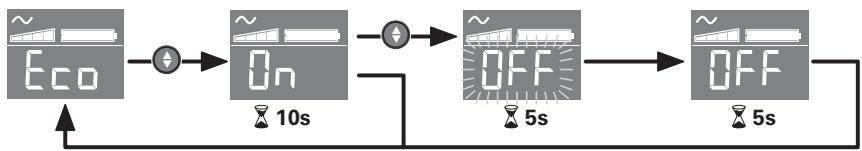

Voorbeeld van een instelling
De nieuwe waarde opslaan
- Het Icd-scherm schakelt uit na 3 minuten zonder activiteit.
6. Gebruiksaanwijzing
Opladen batterij
De batterij wordt opgeladen zodra de UPS op de netspanning wordt aangesloten, en dit ongeacht de stand van de knop ⑥. Bij het eerste gebruik levert de batterij pas de nominale autonomie na 8 uur opladen. Voor een optimale autonomie wordt aangeraden om de UPS continu op de netspanning aangesloten te laten.
Inschakelen van de UPS
Druk 1 seconde op de knop ⑥.
Piekbeschermingsuitgangen ⑱ zonder batterij back-up
De apparaten die op deze aansluitingen zijn aangesloten krijgen stroom zodra de ingangskabel ④ op de wandcontactdoos wordt aangesloten. Deze aansluitingen worden niet met de knop ⑥ in- en uitgeschakeld.
Battery backup-aansluitingen ⑲
de apparaten die op deze aansluitingen aangesloten zijn krijgen stroom zodra de knop ⑥ groen verlicht is (zie figuur D). Deze aansluitingen kunnen ook worden ingeschakeld als de UPS niet op de netspanning aangesloten is (knop ⑥ knippert).
Stroomstoring
- Als de netspanning slecht of afwezig is, werkt de UPS verder op batterij: de knop ⑥ knippert groen. In normale mode laat het geluidsalarm om de 10 seconden een signaal horen, en vervolgens om de 3 seconden als het einde van de batterijautonomie bijna bereikt is. In stille mode, laat het geluidsalarm een korte pieptoon horen bij het overschakelen op batterij.
- Als de stroomuitval langer duurt dan de batterijautonomie, schakelt de UPS uit en start het systeem automatisch weer na terugkeer van de netspanning. Na volledige ontlading duurt het een paar uur voordat de autonomie weer volledig hersteld is.
Piekbescherming:
Alle uitgangen zijn overspanningsbeveiliging.
Uitschakelen van de battery backup-aansluitingen ⑲
Druk langer dan 2 seconden op de knop ⑥.
7. Problemen oplossen
(ga voor informatie naar onze website www.powerquality.eaton.com of bel met onze servicedienst)
| Probleem | Oorzaak | Oplossing | |
| 1 | De battery backup-aansluitingen 19 krijgen geen stroom. | De knop 6 brandt niet. | Druk op de knop 6 en controleer of hij groen verlicht is. |
| 2 | Bij een stroomuitval wordt de aangesloten apparatuur niet meer van energie voorzien. | De apparaten zijn niet aangesloten op de battery backup-aansluitingen 19. | Sluit deze apparaten aan op de battery backup-aansluitingen 19. |
| 3 | De netspanning is aanwezig maar de UPS werkt op batterij. | Circuitonderbreker 20, aan de achterkant van de UPS, is geactiveerd door een overbelasting op de uitgang van de UPS. | Koppel het betreffende aangesloten apparaat los en schakel de schakelaar 20 weer in door op zijn knop te drukken. |
| 4 | Groene knop 6 knippert en het alarm piept elke 3 seconden. | De battery backup-aansluitingen 19 van de UPS zijn overbelast. | Koppel het betreffende apparaat los van de battery backup-aansluitingen 19. |
| 5 | Storingssymbool 12 verschijnt op het lcd-scherm en het alarm piept continu. | Er is een fout opgetreden op de UPS. De battery backup-aansluitingen 19 krijgen geen stroom meer. | Schakel de servicedienst in. |
| 6 | De groene knop 8 is uit en de aansluitingen 18 krijgen stroom. | De overspanningbeveiliging is niet meer actief. | Schakel de servicedienst in. |
| 7 | EcoControl-uitgangen blijven onder stroom als hoofdapplicatie (hoofduitgang) is stopgezet. | EcoControl-functie is niet geactiveerd of correct ingesteld. | EcoControl-functie activeren of correct instellen door middel van de bij dit product meegeleverde software. |
