EX RT 7 3:1 Network - Ononderbroken stroomvoorziening EATON - Gratis gebruiksaanwijzing en handleiding

Producttype	Online dubbele conversie UPS
Merk	Eaton
Model	EX RT 7 3:1 Network
Schijnbaar vermogen	7000 VA
Actief vermogen	6300 W
Topologie	Dubbele conversie (VFI-SS-111)
Ingang	Driefasig (3 fasen + neutraal)
Uitgang	Enkelfasig (fase + neutraal)
Uitgangsgolfvorm	Zuivere sinus
Interne batterijen	Ja, warm vervangbaar
Typische autonomie (vollast)	Ongeveer 7 minuten
Netwerkcommunicatie	Geïntegreerde netwerkkaart (SNMP/Web)
Display	Verlicht LCD-scherm
Afmetingen (B x D x H)	440 x 680 x 130 mm (rackformaat 3U)
Gewicht	Ongeveer 60 kg
Bedrijfstemperatuur	0 °C tot 40 °C
Relatieve luchtvochtigheid	0 % tot 95 % (niet condenserend)
Geluidsniveau op 1 m	≤ 50 dB(A)
Onderhoud en reiniging	Stof verwijderen van ventilatieroosters met een droge doek; geen vloeistoffen gebruiken
Veiligheid	Noodstop (EPO); aardeverplichting
Reserveonderdelen beschikbaar	Batterijen, ventilatoren, communicatiekaarten
Repareerbaarheid	Modules vervangbaar door een gekwalificeerde technicus

Veelgestelde vragen - EX RT 7 3:1 Network EATON

Wat is het nominale vermogen van de Eaton EX RT 7 3:1 Network?

Het nominale vermogen is 7000 VA (6300 W) enkelfasig uit.

Accepteert dit model een driefasige ingang?

Ja, de ingang is driefasig (3 fasen + neutraal) en de uitgang is enkelfasig.

Hoe sluit ik de UPS aan op het elektriciteitsnet?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Volg de bedradingsschema's in de handleiding.

Wat is de typische autonomie van de batterij?

Bij vollast (7000 VA) is de autonomie ongeveer 7 minuten. Deze neemt toe bij een lagere belasting.

Zijn de batterijen warm vervangbaar?

Ja, de interne batterijen zijn warm vervangbaar (hot-swap) zonder de beschermde belasting uit te schakelen.

Hoe kan ik de UPS op afstand bewaken?

De UPS heeft een netwerkkaart met webinterface en SNMP-protocol voor bewaking op afstand.

Wat te doen bij overbelasting?

De UPS schakelt automatisch over naar bypass als de belasting de capaciteit overschrijdt. Verminder de belasting of sluit niet-kritieke apparatuur af.

Hoe reinig ik de UPS?

Gebruik een droge doek om stof van de ventilatieroosters te verwijderen. Gebruik nooit vloeistoffen of oplosmiddelen.

Wat zijn de indicatielampjes en geluidsalarmen?

Het LCD-scherm toont de status van de UPS. Geluidssignalen geven alarmen aan (lage batterij, storing, enz.).

Waar vind ik reserveonderdelen?

Neem contact op met een erkende Eaton-dealer of de klantenservice om batterijen, ventilatoren of communicatiekaarten te bestellen.

GEBRUIKSAANWIJZING EX RT 7 3:1 Network EATON

Installatie- en gebruiker- shandleiding

Inleiding

Wij danken u voor uw keuze van een EATON product om uw apparatuur te beveiligen.

De EX RT reeks is met de grootste zorg ontwikkeld.

Voor een optimaal gebruik van uw UPS (Uninterruptible Power Supply – Ononderbroken

Energievoorziening) adviseren wij u deze gebruikershandleiding aandachtig te lezen.

Let op: EX RT is een klasse A product. In een niet zakelijke omgeving kan het apparaat interferentie veroorzaken. In dat geval kan de gebruiker aanvullende maatregelen nemen.

Als het apparaat wordt geïnstalleerd in een overspanningsomgeving van categorie III of IV, moet een extra overspanningsbeveiliging stroomopwaarts worden voorzien.

Ontdek het productprogramma van EATON en de opties van de EX RT reeks door onze website www.eaton.com te bezoeken of contact op te nemen met uw EATON dealer.

Milieubehoud

EATON besteedt veel aandacht aan de invloed van zijn producten op het milieu en streeft een milieubewuste benadering na tijdens de gehele levenscyclus van de EX RT: ontwikkeling, gebruik en recycling.

Gebruik van deze handleiding

Er zijn twee manieren om informatie op te zoeken:

via de inhoudsopgave, ●

via de index. ●

Pictogrammen

Deze instructies moeten verplicht opgevolgd worden.

Informatie, tips, hulp.

Visuele indicatie die strikt opgevolgd moet worden.

Uit te voeren handeling.

Geluidssignaal.

De status van de LED's wordt als volgt weergegeven:

LED uit.

LED aan.

LED knippert.

1. Beschrijving

1.1 Standaardopstellingen 5

Tower-opstelling 5

Rack-opstelling 5

1.2 Achterpanelen 6

Power module EX RT 5/7/11 6

Batterijmodule EX RT EXB 7/11 6

1.3 Display en instrumentenpaneel 7

1.4 Opties 7

Sets voor rackmontage 7

Transformer voor galvanische isolatie of aanpassing aan aardingsschema's ..... 8

Extra batterijmodules voor max. 60 minuten extra autonomie 9

CLA-module (lange autonomie lader) voor een autonomie van 2 tot 8 uur ...... 9

Montagesysteem voor montage van modules op een wagen 10

Batterijmodule met noodstop (REPO) 10

Kabel voor batterijmodule op afstand (1,8 m) 10

2. Installeren

2.1 Uitpakken en inhoud controleren 11

Power module 11

Batterijmodule 11

2.2 Tower-opstelling 12

2.3 Rack-opstelling 13

Horizontaal of verticaal plaatsen van logo en instrumentenpaneel 13

Rackmontage van batterijmodule (optionele rails vereist) 13

Rackmontage van batterij- en power modules (optionele rails vereist) ......14

2.4 COM-poorten 16

Aansluiten van de RS232-COM-poort 16

Specificaties van de COM-poort met relais 16

Noodstop 17

Aansluiten van de noodstop 17

Installeren van de communicatiekaarten (optioneel; standaard bij

Network Pack uitvoering)....17

2.5 Installatieopties afhankelijk van Aardingsschema (SLT) 18

UPS met gemeenschappelijke ingangen voor normale AC- en AC-bypass-circuits 18

UPS met gescheiden ingangen voor normale AC- en AC-bypass-circuits ....18

UPS met gescheiden ingangen voor normale AC- en AC-bypass-circuits

afkomstig van verschillende bronnen 19

Frequentieomzetter (zonder ingang voor AC-bypass-circuit) 19

Noodredundantie....19

2.6 Aanbevolen beveiligingsorganen en kabeldiameters 20

Aanbevolen stroomopwaartse beveiliging 20

Aanbevolen stroomafwaartse beveiliging 20

Aanbevolen kabeldiameters 20

2.7 Aansluiten van ingangs- en uitgangsvermogenskabels 21

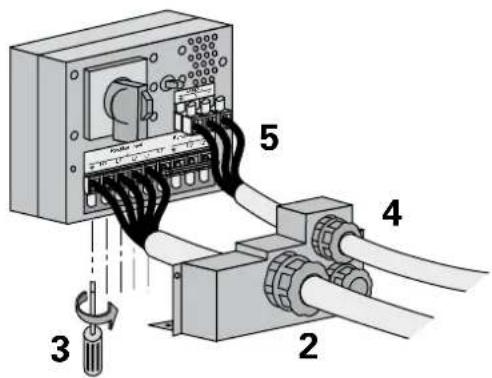

Aansluiten van een UPS met gemeenschappelijke ingangen voor normale AC-

en AC-bypass-circuits 21

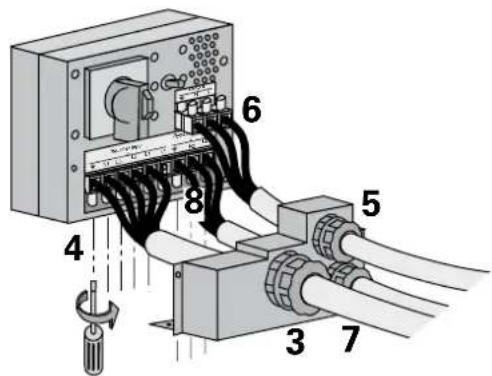

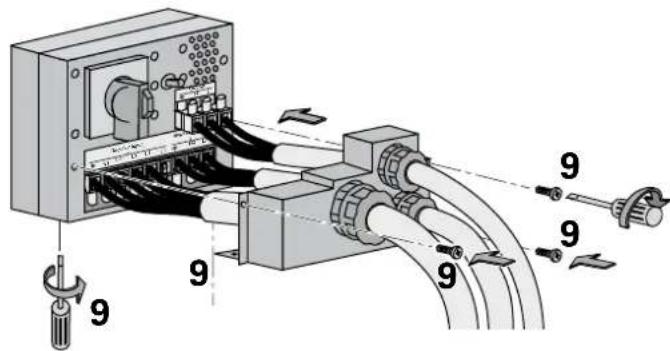

Aansluiten van een UPS met gescheiden ingangen voor normale AC- en

AC-bypass-circuits 22

Aansluiten van de frequentieomzetter 23

Aansluiten van de batterijkabels 24

Aansluiten van de galvanische isolatietransformator 24

Aansluiten van de lange autonomie lader (CLA-module) 25

Inhoudsopgave

3. Gebruik

3.1 Eerste ingebruikname 26

Specifieke programmering van de UPS 26

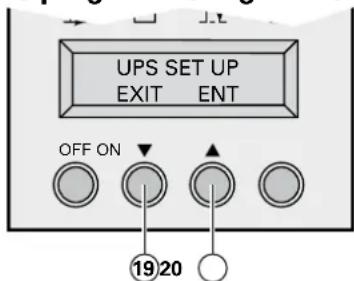

Specifieke programmering via het instrumentenpaneel 26

Specifieke programmering via externe software 27

3.2 tartprocedure van de UPS 27

3.3 Bedrijfsmodes 28

Normale mode (dubbele omzetting) 28 Eco-mode 28

3.4 Werking op batterij 29

Overschakelen op batterij 29

Vooralarmgrens einde autonomie 29

Einde autonomie batterij 29

3.5 Terugkeer van normale AC-circuit 29

3.6 Uitschakelen van de UPS 30

4. Onderhoud

4.1 Storingen 31

4.2 Vervangen van de power module 32

Loskoppelen van de power module 32

Opnieuw aansluiten van de power module 33

4.3 Vervangen van de batterijmodule 33

Loskoppelen van de batterijmodule 33

Opnieuw aansluiten van de batterijmodule 33

4.4 Opleidingscentra 34

5. Bijlagen

5.1 Technische speci caties 35

Elektrische specificaties....35

Thermische specificaties 38

5.2 Woordenlijst 38

1. Beschrijving

1.1 Standaardopstellingen

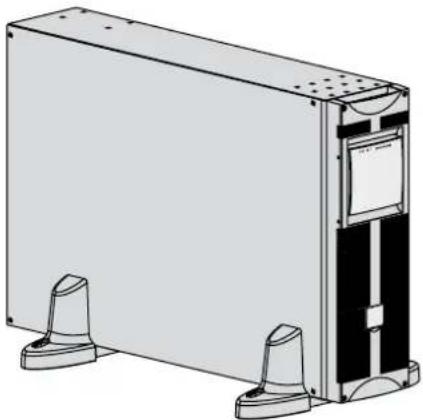

Tower-opstelling

① Ruimte voor communicatiekaart.
② COM-poort via relais.
③ Aansluiting voor noodstopcontact op afstand (REPO).
④ Aansluiten van automatische detectie van batterijmodule(s).
⑤ RS232-COM-poort.
⑥ Aansluiten van vermogenskabels tussen batterijmodules onderling en de UPS.
⑦ Handmatige bypass-schakelaar.
⑧ Uitgangscontactblok voor de aangesloten apparatuur.
⑨ Schakelaar van ingang normale AC-circuit.
⑩ Contactblok van ingang normale AC-circuit.
⑪ Contactblok van ingang AC-bypass-circuit.

④ Aansluiten van automatische detectie van batterijmodule(s).
⑥ Aansluiten van vermogenskabels tussen batterijmodules onderling en de UPS.
⑫ Schakelaar voor beveiliging batterij.

1. Beschrijving

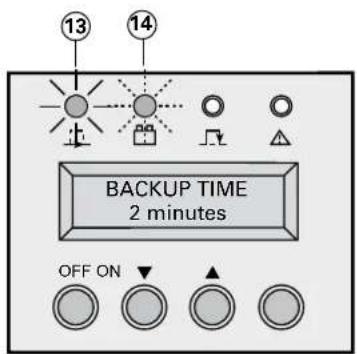

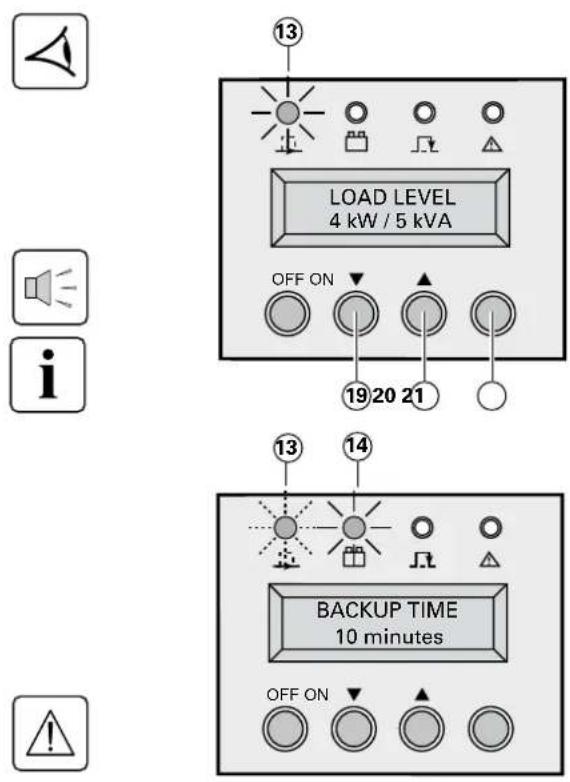

1.3 Display en instrumentenpaneel

⑬ LED apparatuur beveiligd.
⑭ LED werking op batterij.
⑮ LED werking op bypass.
⑯ LED foutmelding.
⑰ Alfanumerieke display.
⑱ Uit-knop van de UPS.
⑲⑳ Functieknoppen (informatie bekijken omhoog/omlaag).
21 Aan-knop van de UPS (of functietoets van het display in speci eke programmering mode).

1.4 Opties

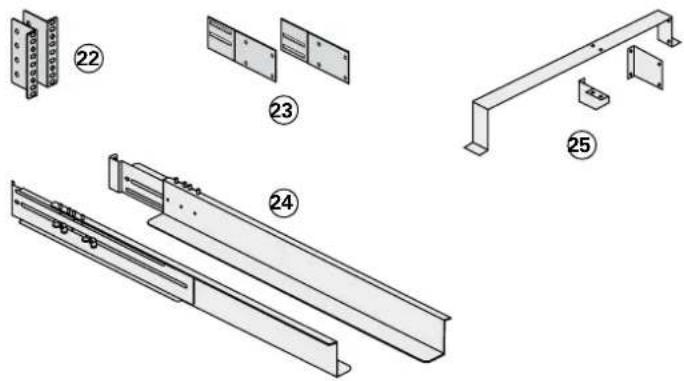

Sets voor rackmontage

Telescopische rails en accessoires voor montage van de power module in een 19"-rack (ref. 68001)

22 Bevestigingsshaken voor bevestiging van de module op de zijstaanders van het rack aan de voorzijde.
23 Bevestigingssysteem aan achterzijde voor transport in het rack.
24 Telescopische rails met lengte 639 tot 1005 mm waarop de module geplaatst wordt.
25 Bevestigingssysteem van de input/output-box.

Telescopische rails en accessoires voor montage van de batterijmodule in een 19"-rack (ref. 68002)

②2 Bevestigingsshaken voor bevestiging van de module op de zijstaanders van het rack aan de voorzijde.
23 Bevestigingssysteem aan achterzijde voor transport in het rack.
24 Telescopische rails met lengte 639 tot 1005 mm waarop de module geplaatst wordt.

1. Beschrijving

Transformator voor galvanische isolatie of aanpassing aan aardingsschema's (ref. 68003)

Deze module is noodzakelijk hetzij om stroomafwaarts van de UPS een nulleiderstelsel te verkrijgen dat verschilt van het nulleiderstelsel stroomopwaarts, hetzij om een hogere beschikbaarheid van de energievoorziening te bewerkstelligen met een gescheiden net.

Voorbeeld van een EX RT transformator die stroomopwaarts van de EX RT is geplaatst voor galvanische isolatie

Uitgang naar beveiligde apparatuur

Ingang van bypass AC-net

1. Beschrijving

Extra batterijmodules voor max. 60 minuten extra autonomie (bij maximumvermogen)

EX RT biedt een standaard autonomie van 5-9 minuten bij nominaal vermogen. Voor meer autonomie is het mogelijk extra EX RT EXB 7/11 modules aan te sluiten.

Extra batterijmodules voor EX RT 5, EX RT 7 of EX RT 11

CLA-module (lange autonomie lader) voor een autonomie van 2 tot 8 uur (ref. 68004)

Voor een zeer lange autonomie van de batterij (2 tot 8 uur bij nominaal vermogen) is een EX RT CLA module vereist.

Autonomie batterij	Batterij voorgeschreven voor :
	EX RT 5 EX RT 7 EX RT 11
2 ore	50 Ah 65 Ah 100 Ah
4 ore	100 Ah 130 Ah 200 Ah
8 ore	200 Ah 260 Ah 400 Ah

Totale spanning van de batterij: 240 V DC (20 x 12 V DC). De capaciteit van de batterij moet speci ek in de UPS geprogrammeerd worden (programmering in stappen van 5 Ah mogelijk: zie paragraaf "Speci eke programmering van de UPS").

1. Beschrijving

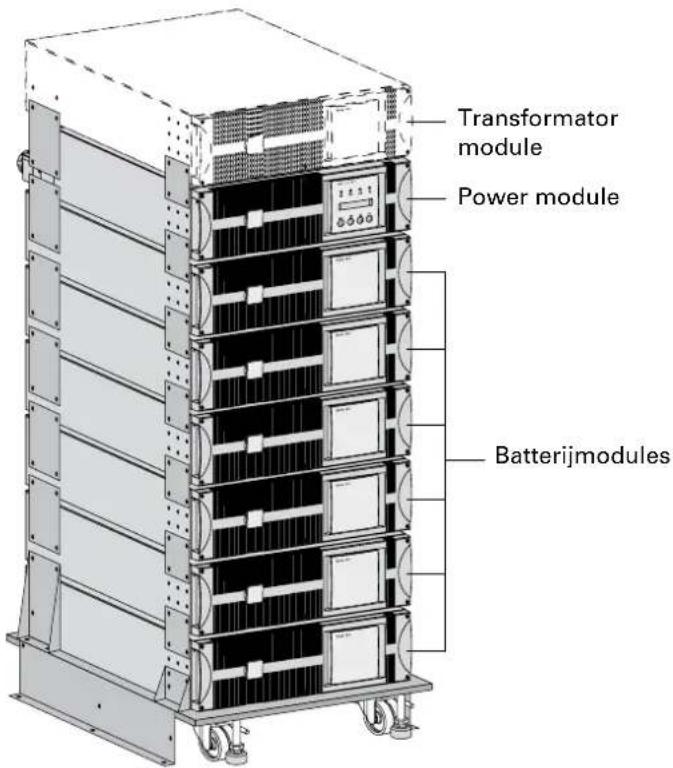

Montagesysteem voor montage van batterijmodules op een wagen (ref. 68005)

Dankzij dit systeem kunnen bij een UPS met grote autonomie tot 8 modules op één wagen worden gestapeld (kogelscharnierwieltjes en remmen, waterpaspoten, aarbevingbestendige zijpanelen, montageplaatjes voor onderlinge bevestiging van de modules en schroevenset bijgeleverd).

Batterijmodule met noodstop (REPO)

Kabel voor batterijmodule op afstand (1,8 m - ref. 68006)

Deze extra lange kabel wordt gebruikt in plaats van de gewone batterijkabel wanneer de batterijmodules op afstand van elkaar geplaatst zijn (bijvoorbeeld in twee verschillende racks).

2. Installeren

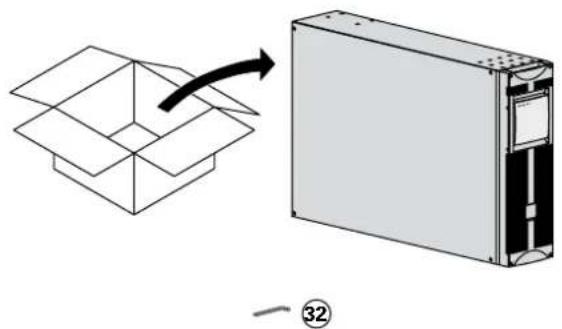

2.1 Uitpakken en inhoud controleren

Power module

Batterijmodule

22 Steunpoten.
23 RS232-communicatiekabel.
24 Installatie- en gebruikershandleidingen.
25 Telescopische rails voor montage in 19"-rack (optioneel; standaard bij Network Pack uitvoering).
26 Solution-Pac CD-ROM.

27 Verlengstukken voor steunpoten.
28 Batterijkabel.
29 Kabel voor batterijdetectie.
③0 Afneembare input/output-box met 11 kabeldoppen.
③1 Netkaart (optioneel; standaard bij Network Pack uitvoering).
32 Inbussleutel.

Alle verpakkingen moeten worden weggegooid met inachtneming van de geldende wet- en regelgeving. Op de verpakkingen staan recycling-symbolen vermeld om het sorteren te vergemakkelijken.

In de power module en de batterijmodule is gevaarlijke spanning aanwezig. Interventies op deze modules mogen uitsluitend door gekwali ceerd personeel uitgevoerd worden.

2. Installeren

2.2 Tower-opstelling

Gebruik de montagemal voor de steunpoten die bij de batterijmodule geleverd wordt.

Volg stappen 1 t/m 4 om de steunpoten in verticale stand te plaatsen.

Houd aan de achterkant van de UPS altijd 150 mm ruimte vrij.

Tussen de twee paar voetjes moet 450 mm afstand zitten.

2. Installeren

2.3 Rack-opstelling

Het wordt aanbevolen de batterijmodule eerst te monteren en vervolgens de power module erboven te plaatsen.

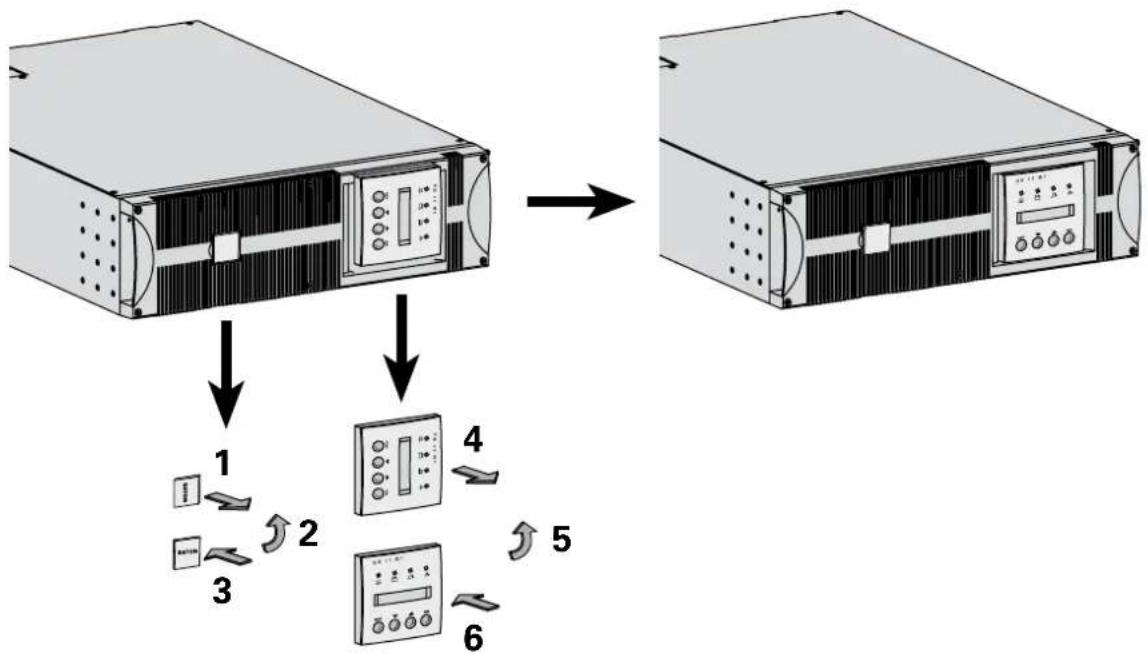

Horizontaal of verticaal plaatsen van logo en instrumentenpaneel

Rackmontage van batterijmodule (optionele rails vereist, ref. 68006)

De batterijmodule is erg zwaar. Om de montage te vergemakkelijken wordt aanbevolen om de batterij- elementen uit de module te verwijderen zoals aangegeven in onderstaand schema:

Volg stappen 1 t/m 4 om de module op de rails te plaatsen.

Rails en montageset worden geleverd door EATON.

Opmerking bij stap 1: de bevestigingshaken aan de voorzijde kunnen worden bijgesteld.

Bevestigingssysteem achterzijde (geleverd bij rails-set, ref. 68001 en 68002)

Dit systeem moet worden gebruikt als het rack compleet met de modules getransporteerd wordt.

Bevestigingssysteem van de afneembare input/output-box (geleverd bij de rails-set van de power module (ref. 68001)

Dit systeem houdt de input/output-box aan de achterzijde van het rack bevestigd tijdens het verwijderen van de module, zodat de energievoorziening naar de aangesloten apparatuur niet onderbroken wordt. Dit vergemakkelijkt het aansluiten van een vervangingsmodule op de connectors van de input/output-box.

2.4 Communicatieaansluitingen

EX RT biedt drie communicatiemodes die tegelijkertijd gebruikt kunnen worden:

De COM-poort ⓒ biedt een RS232-aansluiting die gebruik maakt van het EATON SHUT-protocol dat compatibel is met de software voor bewaking en beveiliging op de Solution Pac cd-rom.

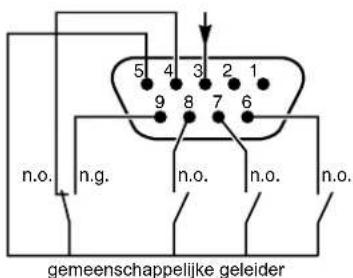

De COM-poort met relais Ⓞ wordt gebruikt voor het signaleren van basisinformatie of voor de beveiliging van IT-systemen zoals IBM iSeries (hoofdzakelijk AS400) en dergelijke.

- Op de ruimte ① voor communicatiekaarten kunnen alle typen EATON kaarten worden aangesloten (zie op de website www.eaton.com voor een complete lijst van compatibele kaarten).

Aansluiten van de RS232-COM-poort

1 - Sluit de RS232-communicatiekabel ②3 aan op de seriële poort van de computer.

2 - Sluit het andere eind van de RS232-communicatiekabel 23 aan op de RS232-COM-poort 5 van de UPS.

De UPS kan nu communiceren met de EATON programmerings- en bewakingssoftware op de cd-rom.

Speci caties van de COM-poort met relais ②

Pinnen 1,2: niet in gebruik, ●

Pin 3: commando uitschakelen op afstand (5 tot 27 V DC, ● 10 mA max.)

Pin 4: werking op netaansluiting (niet op batterij), ●

Pin 5: gemeenschappelijke geleider aangesloten apparatuur, ●

Pin 6: werking op automatische bypass, ●

Pin 7: vooralarm einde autonomie batterij, ●

Pin 8: aangesloten apparatuur beveiligd, ●

Pin 9: werking op batterij. ●

n.o.: contact normaal open.

n.g.: contact normaal gesloten.

Als een statusinformatie actief is, is het contact tussen de gemeenschappelijke pin 5 en de pin van de betreffende informatie gesloten.

Speci caties van de uitgangsrelais

Spanning: max. 48 V DC, ●

Stroom: max. 2 A, ●

Vermogen: 62,5 VA /30 W. ●

Voorbeeld: bij een spanning van 48 V DC is de maximale stroom 625 mA.

2. Installeren

Noodstop

De noodstop moet overeenkomstig de geldende normen geïnstalleerd worden.

Om de hele installatie en de EX RT door middel van een noodstop in één keer van de spanning af te schakelen is het noodzakelijk:

• Een houdknop te gebruiken (het NO of NC contact moet langer dan één seconde aanhouden om in aanmerking te worden genomen),
• De EX RT EXB EPO batterijmodule(s) te gebruiken.
• Op de houdknop één enkel systeem aan te sluiten voor het omzetten van de schakelaar(s) in de AC NORMAL en AC BY PASS circuits stroomopwaarts ⁽¹⁾ en stroomafwaarts ⁽²⁾ van de EX RT, door het toevoegen van emissie-uitschakelaars van het type MX.

(1) Zoniet dan keert de spanning terug via het AC BY PASS circuit als de noodknop wordt losgelaten.

(2) Zoniet dan blijft de spanning na het inschakelen van de noodstop nog enkele seconden aan de uitgang aanwezig.

Aansluiten van de noodstop ③

Bij gebruik in combinatie met de EPO-batterijmodule kunnen bij een noodstop alle op de UPS aangesloten voedingsbronnen in één keer via deze aansluiting worden uitgeschakeld (aansluitkabel niet bijgeleverd).

Noodstopcontact normaal open

Noodstopcontact normaal gesloten

Te leveren signaal: ●

• Voedingsspanning: 5 tot 27 V DC.
• Stroom: max. 10 mA.

Installeren van de communicatiekaarten (optioneel; standaard bij Network Pack uitvoering)

2.5 Installatieopties afhankelijk van Aardingsschema

EX RT moet worden gevoed door een drie fasen aansluiting met nulleider.

UPS met gemeenschappelijke ingangen voor normale AC- en AC-bypass-circuits

Wijziging in aardingsschema tussen stroomopwaarts en stroomafwaarts of galvanische isolatie vereist

UPS met gescheiden ingangen voor normale AC- en AC-bypass-circuits

Wijziging in aardingsschema tussen stroomopwaarts en stroomafwaarts of galvanische isolatie vereist

(*): De transformator is niet noodzakelijk: als de normale AC- en AC-bypass-circuits afkomstig zijn van dezelfde bron, ●

- en als de kabels van de normale AC- en AC-bypass-circuits dezelfde doorsnede en lengte hebben, en als de normale AC- en AC-bypass-circuits beveiligd zijn door één aardlekschakelaar.

UPS met gescheiden ingangen voor normale AC- en AC-bypass-circuits afkomstig van verschillende bronnen

Wijziging in aardingsschema tussen stroomopwaarts en stroomafwaarts of galvanische isolatie vereist

Frequentieomzetter (zonder AC-bypass-circuit ingang)

Deze con guratie wordt gebruikt als de frequentie van de beveiligde apparatuur verschilt van die van de netaansluiting (voorbeeld: UPS voor de marine).

Noodredundantie

Deze con guratie wordt gebruikt voor kritische apparatuur waarbij totale redundantie (N+1) vereist is.

2. Installeren

2.6 Aanbevolen beveiligingsorganen en kabeldiameters

Aanbevolen stroomopwaartse beveiliging

Nominaal vermogen van de UPS	UPS met gemeenschappelijke Stroomopwaartse schakelaar AC Normaal / AC Bypass	UPS met gescheiden ingangen
		Stroomopwaartse schakelaar AC Normaal	Stroomopwaartse schakelaar AC Bypass
5 kVA	D-karakteristiek - 40 A C-karakteristiek - 32 A D-karakteristiek - 40 A
7 kVA	D-karakteristiek - 40 A C-karakteristiek - 32 A D-karakteristiek - 40 A
11 kVA	D-karakteristiek - 63 A C-karakteristiek - 40 A D-karakteristiek - 63 A

N.B.: zie het overzichtsschema in bijlage met gemeenschappelijke of gescheiden ingangscircuits, waarop de plaats van de beveiligingen, de speci caties van de interne zekeringen van de UPS en de netstromen met overbelaste UPS zijn aangegeven.

Aanbevolen stroomafwaartse beveiliging

Nominaal vermogen van de UPS	Stroomafwaartse schakelaar
5 kVA	K-karakteristiek - 10 A
	C-karakteristiek - 4 A
7 kVA	K-karakteristiek - 10 A
	C-karakteristiek - 4 A
11 kVA	K-karakteristiek - 10 A
	C-karakteristiek - 6 A

De aangegeven beveiligingen zorgen voor de scheiding van alle afnamepunten stroomafwaarts van de UPS (ongeacht of deze door het normale AC- of het AC-bypass-circuit van energie voorzien worden). Als deze aanbevelingen niet inachtgenomen worden is de selectiviteit van de beveiligingen niet verzekerd en kan de energievoorziening naar de aangesloten apparatuur onderbroken worden.

N.B.: zie het overzichtsschema in bijlage met gemeenschappelijke of gescheiden ingangscircuits, waarop de plaats van de beveiligingen, de speci caties van de interne zekeringen van de UPS en de netstromen met overbelaste UPS zijn aangegeven.

Aanbevolen kabeldiameters

Capaciteit van het contactblok: 10 mm ² , harde of soepele kabel (maximaal 13 mm ² of AWG 6). Capaciteit van aardgeleider: 10 mm ² , harde of soepele kabel (maximaal 13 mm ² of AWG 6).

2. Installeren

2.7 Aansluiten van ingangs- en uitgangsvermogenskabels

Deze aansluitingen moeten door gekwali ceerd personeel worden uitgevoerd.

Voordat met het aansluiten begonnen wordt moet gecontroleerd worden of de batterijschakelaar ② op "0"-stand staat en of de stroomopwaartse schakelaars van het normale AC- en het AC-bypass-circuit op "0" staan.

- EX RT wordt standaard geleverd met de ingangen van het normale AC-circuit en het AC-bypass-circuit onderling verbonden door middel van een brugschakeling op het contactblok.

Gebruik voor soepele kabels de kabeldoppen die bij de input/output-box geleverd worden.

Aansluiten van een UPS met gemeenschappelijke ingangen voor normale AC- en AC-bypass-circuits

Voor toegang tot de contactblokken, zie paragraaf 1.2 "Achterpanelen":

1 - Verwijder de beschermkap van de contactblokken (bevestigd met 5 schroeven),
2 - Voer de kabel van het normale AC-circuit door de pakkingbus,
3 - Sluit de 5 draden aan op het contactblok van het normale AC-circuit,

De aarddraad altijd als eerste aansluiten.

4 - Voer de uitgangskabel die de aangesloten apparatuur van energie voorziet door de pakkingbus,
5 - Sluit de 3 draden aan op het uitgangscontactblok,
6 - Breng de beschermkap van de contactblokken weer aan en draai de pakkingbussen vast,
7 - Zet de input/output-box met de 3 schroeven aan de achterkant van de power module vast.

Aansluiten van een UPS met gescheiden ingangen voor normale AC- en AC-bypass-circuits

1 - Verwijder de beschermkap van de contactblokken (bevestigd met 5 schroeven),
2 - Verwijder de brugschakeling tussen de contactblokken L2 en L1,
3 - Voer de kabel van het normale AC-circuit door de pakkingbus,
4 - Sluit de 5 draden aan op het contactblok van het normale AC-circuit,

De aarddraad altijd als eerste aansluiten.

5 - Voer de uitgangskabel die de aangesloten apparatuur van energie voorziet door de pakkingbus,
6-Sluit de 3 draden aan op het uitgangscontactblok,
7 - Voer de kabel van het AC-bypass- circuit door de pakkingbus,
8 - Sluit de 3 draden aan op het contactblok van het AC-bypass-circuit,
9 - Breng de beschermkap van de contactblokken weer aan en draai de pakkingbussen vast,
10 - Zet de input/output-box met de 3 schroeven aan de achterkant van de power module vast.

Aansluiten van de frequentieomzetter

1 - Verwijder de beschermkap van de contactblokken (bevestigd met 5 schroeven),
2 - Verwijder de brugschakeling tussen L2 en L1,
3 - Voer de kabel van het normale AC-circuit door de pakkingbus,
4 - Sluit de 5 draden aan op het contactblok van het normale AC-circuit,

De aarddraad altijd als eerste aansluiten.

5 - Voer de uitgangskabel die de aangesloten apparatuur van energie voorziet door de pakkingbus,

6 - Sluit de 3 draden aan op het uitgangscontactblok,

Niets aansluiten op het contactblok van het AC-bypass-circuit,

7 - Breng de beschermkap van de contactblokken weer aan en draai de pakkingbussen vast,

8 - Zet de input/output-box met de 3 schroeven aan de achterkant van de power module vast.

2. Installeren

Aansluiten van de batterijkabels

1 - Controleer of de batterijschakelaar ⑫ op "0"-stand staat,
2 - Sluit de batterijkabel 28 aan op de connector 6 van de power en batterijmodules,
3 - Sluit de batterijdetectiekabel 29 aan op de connectoren 4 van de power en batterijmodules,

Aansluiten van de galvanische isolatietransformator

• Doorsnede van de uitgangskabel (niet bijgeleverd): 10 mm ² , harde of soepele kabel (maximaal 13 mm ² of AWG 6).
• Doorsnede van de ingangskabel (niet bijgeleverd): 10 mm ² , harde of soepele kabel (maximaal 13 mm ² of AWG 6).

2. Installeren

Aansluiten van de lange autonomie lader (CLA-module)

- Sluit de (bij de CLA geleverde) batterijkabel 28 aan tussen de power module en de CLA-module.

Sluit de (bij de • CLA geleverde) ka28 aan tussen de power module en de CLA-module.

Aansluiten van de batterij: ●

- Doorsnede van de kabel (niet bijgeleverd): 10 mm ² , harde of soepele kabel (maximaal 13 mm ² of AWG 6). Gebruik een schakelaar (B-karakteristiek, 50 A) om de kabel te beveiligen. ●

- Sluit de voedingskabel van de CLA-module op het net aan:

- Doorsnede van de ingangskabel (niet bijgeleverd): 2,5 mm². Gebruik een schakelaar (C-karakteristiek, 10 A) om de kabel te beveiligen.

3. Gebruik

3.1 Eerste ingebruikname

Controleer of de handmatige bypass-schakelaar ⑦ op "normaal"-stand staat.

Zet de schakelaar van het normale AC-circuit ⑨ op "I"-stand. Zet de batterijschakelaar ⑫ op "I"-stand.

De aangesloten apparatuur wordt van energie voorzien door het AC-bypass-circuit, maar is niet beveiligd door de UPS.

De batterij is aan het opladen. De batterij moet 8 uur opladen om de nominale autonomie te kunnen leveren.

LED 15 brandt.

Speci eke programmering van de UPS

Wanneer speci eke programmering van de UPS gewenst is, wordt aanbevolen deze programmering in dit stadium uit te voeren.

De speci eke programmeermode is toegankelijk via de toetsen van het instrumentenpaneel of via de Personal Solution Pac software voor Windows op de Solution-Pac cd-rom van EATON.

Speci eke programmering via het instrumentenpaneel

Druk langer dan 3 seconden tegelijkertijd op de functietoetsen 19 en 20.

Druk op de functietoets ⑩ onder het woord IN om toegang te krijgen tot de speci eke programmeermode en volg de instructies op het display door met de betreffende functietoetsen de gewenste opties te kiezen.

Plaatsspeci eke programmering

Functie Fabrieksprogrammering Opties
Taal	Engels	Frans, Spaans, Duits, Italiaans
Formaat datum/tijd	Internationaal formaat (DD-MM-JJJJ/UU:MM)	VS-formaat (MM-DD-JJJJ/UU:MM AM/PM)
Wijziging datum/tijd	Franse tijd	MM-DD-JJJJ/UU:MM instelbaar
Geluidsalarm	Snelle bieps	Langzame bieps

Speci eke programmering van de uitgang

Functie Fabrieksprogrammering Opties Commentaar
Uitgangsspanning 230 Volts	AC 200/208/220/240/250
Frequentieomzetter Niet actief Actief			AC-bypass-circuit niet actief.
Uitgangsfrequentie Automatische selectie 50/60 Hz			Door gebruiker te selecteren in frequentieomzetter-mode.
Eco-mode	Niet actief Actief		Zie woordenlijst.
Noodredundantie Niet actief	Actief		N+1 redundantie (Zie § 2.5 "Noodredundantie").
Bedrijfsmode	Industrie	I/T-netwerk	(*)
Overschakelen op bypass-circuit	Als het AC-bypass-circuit buiten tolerantie is	Als het AC-bypass-circuit buiten tolerantie is	(*)
Duur van stroomonderbreking	10 ms	10 tot 200 ms (in stappen van 10 ms).	Kalibreren van stroomonderbreking-duur tijdens het overschakelen op AC-bypass-circuit buiten tolerantie.

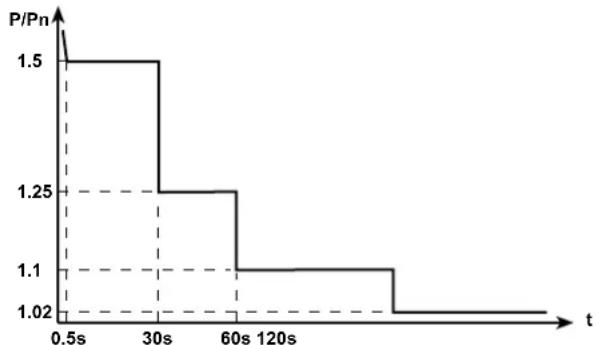

Overbelastingniveau	102 %	50/70 %

(*) : - selecteer "I/T-netwerk" en "AC-bypass binnen tolerantie"" voor IT-toepassingen.
- selecteer "industrie" en "AC-bypass buiten tolerantie" wanneer extreme bedrijfscontinuïteit noodzakelijk is (onderbrekingen van 10 ms aanvaard).

Speci eke programmering ON/OFF

Functie Fabrieksprogrammering Opties Commentaar
Starten op batterij	Niet actief	Actief	Starten op batterij.
Geforceerd uitschakelen	Actief	Niet actief	Zorgt ervoor dat uw systeem automatisch herstart, ook bij terugkeer van de netspanning voor het einde van de uitschakelprocedure.
Automatisch herstarten	Actief	Niet actief	Automatisch herstarten van de UPS bij terugkeer van het normale AC-circuit.
Overschakelen op pauze	Niet actief	Actief	Automatisch uitschakelen van de batterijautonomie bij vermogensniveau <10%.
In/uitschakelen via software	Actief	Niet actief	Vrijgeven van de verwerking van start- en stopcommando's vanuit de software.

Speci eke programmering batterij

Functie Fabrieksprogrammering Opties		Commentaar
Batterijtest	Elke week	Geen test / dagelijks / maandelijks
Vooralarm einde autonomie	20 %	0 tot 100 %	Nauwkeurigheid 1%.
Keuze van batterijautonomie	Aantal gedetecteerde batterijmodules per UPS	50 tot 400 Ah	Bij gebruik van deze optie is een EX RT CLA vereist (zie § 1.4 "Extra batterijmodules").
Beveiliging van de batterij tegen vergaande ontlading	Actief	Niet actief	Bij "niet actief", vervalt de EATON garantie.

Druk op de QUIT-toets aan het einde van de speci eke programmering. ●

Deze parameters kunnen alleen gewijzigd worden als de UPS uitgeschakeld is. ●

Speci eke programmering via externe software

Doe de Solution-Pac cd-rom in de cd-rom drive van uw computer. ●

- Selecteer in het eerste scherm van de navigator de optie "Installeren" en volg de instructies voor het installeren van de Personal Solution-Pac software.

Als er geen meldingen verschijnen: start startup.exe ●

Selecteer vervolgens de opties "Advanced settings" en "UPS settings".

- Let op: de Linux/Unix/MacOS-versies van de Personal Solution-Pac software bieden deze mogelijkheid niet.

3.2 Startprocedure van de UPS

Druk langer dan 3 seconden op de ON-toets. ●

- Na de interne testprocedure van de UPS gaat de groene LED ⑬ branden.

Als het AC-bypass-circuit bij het starten buiten tolerantie is, veroorzaakt de UPS een onderbreking van de energievoorziening naar de aangesloten apparatuur gekalibreerd op 10 ms.

3. Gebruik

3.3 Bedrijfsmodes

Normale mode (dubbele omzetting)

Dit is de standaard bedrijfsmode, met speci eke fabrieksprogrammering. In deze mode zijn twee werkingsfuncties mogelijk.

1 - Het normale AC-circuit is beschikbaar: LED ⑬ brandt.

De aangesloten apparatuur wordt beveiligd door de UPS.

In normale mode kan de op de UPS gemeten informatie worden afgelezen met behulp van de "scroll down" en "scroll up" toetsen 19 en 20 (spanning van normale AC-circuit en AC-bypass-circuit, bedrijfsmode, batterijcapaciteit en serienummer van de UPS).

2 - Het normale AC-circuit is niet beschikbaar:

LED ⑬ knippert.

LED ⑭ brandt.

Het geluidsalarm gaat intermitterend over.

De aangesloten apparatuur wordt via de batterij van energie voorzien door de UPS.

De handmatige bypass-schakelaar ⑦ nooit omzetten als de UPS in normale mode werkt.

ECO-mode

Het belangrijkste voordeel van deze mode is de beperking van het energieverbruik. Bij werking in Eco-mode (zie woordenlijst) is de Iterfunctie van de UPS niet actief. Er zijn drie werkingsfuncties:

1 - Het AC-bypass-circuit is beschikbaar: De LED's 13 en 15 branden. De aangesloten apparatuur wordt in Eco-mode van energie voorzien.

2 - Het AC-bypass-circuit is niet beschikbaar:

LED 13 brandt. Het geluidsalarm gaat intermitterend over. De aangesloten apparatuur wordt automatisch in normale mode van energie voorzien door de normale AC-bron.

3 - De normale AC en AC-bypass-circuits zijn tegelijkertijd niet beschikbaar of buiten tolerantie:

LED 13 brandt. LED 14 brandt. Het geluidsalarm gaat intermitterend over.

De aangesloten apparatuur wordt via de batterij van energie voorzien door de UPS. Het display signaleert de resterende batterijautonomie.

3. Gebruik

3.4 Werking op batterij

De aangesloten apparatuur blijft energie krijgen van de UPS als het normale AC-circuit niet meer beschikbaar is.

De geleverde energie komt van de batterij.

Overschakelen op batterij

LED ⑬ brandt.

LED 14 brandt.

Het geluidsalarm laat om de 10 seconden een biep horen.

De aangesloten apparatuur wordt via de batterij van energie voorzien.

Het display signaleert de resterende batterijautonomie.

Vooralarmgrens einde autonomie batterij

LED ⑬ brandt.

LED ⑭ knippert.

Het geluidsalarm laat om de 3 seconden een biep horen.

De resterende batterijautonomie is gering. Sluit alle aangesloten toepassingen want de UPS gaat bijna automatisch uitschakelen.

Einde autonomie batterij

De LED's 13 en 14 zijn uit.

Het geluidsalarm gaat niet over.

De aangesloten apparatuur wordt overgeschakeld op het AC-bypass-circuit indien aanwezig. In dat geval brandt LED 15.

3.5 Terugkeer van normale AC-circuit

Na een onderbreking schakelt de UPS automatisch weer in bij terugkeer van het normale AC-circuit (tenzij deze functie via speci eke programmering van de UPS uitgeschakeld is).

3. Gebruik

3.6 Uitschakelen van de UPS

1 - Druk langer dan 3 seconden op de toets 18.

De aangesloten apparatuur wordt niet meer beveiligd door de UPS. De apparatuur wordt van energie voorzien door het AC-bypass-circuit. Als de UPS in frequentieomzetter-mode werkt, wordt de aangesloten apparatuur niet meer van energie voorzien.

Als het AC-bypass-circuit buiten tolerantie is, veroorzaakt de UPS een onderbreking gekalibreerd op 10 ms.

2 - Zet de batterijschakelaar(s) 12 op "0"-stand.

3 - Zet de schakelaar van het normale AC-circuit ⑨ op "0"-stand.

4 - Om de UPS en de aangesloten apparatuur compleet te isoleren moet de (niet bijgeleverde) stroomopwaartse schakelaar op "0" of "OFF" staan.

4.1 Storingen

Als LED 15 of 16 brandt, signaleert dit een storing in de werking of een alarm. Gebruik de "scroll up" en "scroll down" toetsen om het geluidsalarm af te zetten.

Storingen die geen interventie van de EATON servicedienst vereisen:

Indicatie Betekenis Correctie
LED 15brandt, het alfanumerieke display meldt: BAD CONNECTION REWIRE AC NORMAL	Aansluitfout normale AC-circuit.	Aansluiting van het normale AC-circuit in orde maken.
LED 15brandt, het alfanumerieke display meldt: LOAD LEVEL Xx kW / XX KVA	De aangesloten apparatuur wordt van energie voorzien door het AC-bypass-circuit.	Druk langer dan 3 seconden op de ON-toets.
LED 15brandt*, het alfanumerieke display meldt: THERMAL OVERLOAD 1XX%	Overbelasting op de uitgang van de UPS.	Controleer het door de aangesloten apparatuur afgenomen vermogen en koppel alle secundaire apparatuur los.
LED 16brandt, het alfanumerieke display meldt: CURRENT OVERLOAD	Kortsluiting op de aangesloten apparatuur.	Zoek de apparatuur met kortsluiting of fout op.
Het geluidsalarm gaat over, het alfanumerieke display meldt: I/O BOX REMOVED	De input/output-box is niet goed bevestigd.	Controleer de bevestiging van de input/output-box (achterpaneel).

(*): als het AC-bypass-circuit beschikbaar is.

Indicatie Betekenis Correctie
LED 15 * en 16 branden en het geluidsalarm gaat over.Het alfanumerieke display meldt: xxx FAULTwww.eaton.com	Interne fout en overschakelen van aangesloten apparatuur op AC-bypass-circuit.	Volg de UPSvervangingsprocedure (zie § 4.3).Schakel de servicedienst in.
LED 15 brandt* en het geluidsalarm gaat over. Het alfanumerieke display meldt:BATTERY FAULT	Batterijfout geconstateerd tijdens batterijtest.	Volg de UPSvervangingsprocedure (zie § 4.3).Schakel de servicedienst in.
LED 15 brandt, het alfanumerieke display meldt:SHUTDOWNSTATIC SW FAILED	Fout statische bypass schakelaar.	Volg de UPSvervangingsprocedure (zie § 4.3).Schakel de servicedienst in.
Het geluidsalarm gaat over en het alfanumerieke display meldt:BATTERY CHECKwww.eaton.com	De batterij heeft zijn contractuele levensduur overschreden.De autonomie van de batterij wordt sterk verminderd.	Schakel de lokale servicedienst in.: www.eaton.com

(*): als het AC-bypass-circuit beschikbaar

(**): om het alarm de nitief af te zetten, druk langer dan 3 seconden op de functietoetsen 19 en 20 en ga naar het menu "LCM-instellingen".

4. Onderhoud

4.2 Vervangen van de power module

Dit kan worden uitgevoerd zonder de energievoorziening naar de aangesloten apparatuur te onderbreken.

Loskoppelen van de power module

Schakel de UPS uit door de toets Ⓤ8 langer dan 3 seconden in te drukken.

Controleer of de UPS in bypass-mode werkt : LED 5 moet branden (als de LED niet brandt mag de handmatige bypass-schakelaar niet omgezet worden. Schakel in dat geval de servicedienst in).

Zet de handmatige bypass-schakelaar Ⓥ op "BYPASS"-stand.

Zet de batterijschakelaar(s) 12 op "0"-stand.

Zet de schakelaar van het normale AC-circuit op "0"-stand en wacht 30 seconden.

Draai de 3 bevestigingsschroeven van de input/output-box aan de achterkant van de UPS los.

Koppel de batterijkabels 28 en 29 van de power module los.

Tower-opstellings

De power module kan nu vervangen worden.

De aangesloten apparatuur wordt van energie voorzien door het AC-bypass-circuit.

Rack-opstelling

Opnieuw aansluiten van de power module

Bevestig de input/output-box aan de achterkant van de UPS ● met behulp van de 3 daarvoor bestemde schroeven.

Sluit de batterijkabels ③8 en ②9 weer op de power module aan.

Zet de batterijschakelaar(s) ⑫ op "l"-stand.

Zet de schakelaar van het normale AC-circuit op "I"-stand.

Zet de handmatige bypass-schakelaar van "BYPASS"-stand ● naar "NORMAAL"-stand.

Controleer of LED 15 brandt.

Volg de procedure voor eerste ingebruikname (zie § 3.1) om de UPS speci ek te programmeren.

Druk langer dan 3 seconden op de ON-toets 01.

LED ⑬ brandt en de aangesloten apparatuur wordt nu beveiligd door de UPS.

4.3 Vervangen van de batterijmodule

Loskoppelen van de batterijmodule

Zet de batterijschakelaar(s) op "0"-stand.

Koppel de batterijkabels 28 en 29 van de power module los.

De batterijmodule kan nu vervangen worden. De aangesloten apparatuur blijft energie krijgen van de UPS.

Het is ook mogelijk om de elementen te vervangen in plaats van de batterijmodule.

Neem contact op met de plaatselijke servicedienst.

Vervangen van de batterijelementen:

Zet eerst de batterijschakelaar(s) ② op "0"-stand.

Zie § 2.3 en volg de instructies voor demontage van de batterijelementen.

Opnieuw aansluiten van de batterijmodule

Sluit de batterijkabels 28 en 29 weer op de power module aan.

Zet de batterijschakelaar(s) op "I"-stand.

Opnieuw aansluiten van de batterijelementen :

Zie § 2.3 en volg de instructies in omgekeerde volgorde.

Als het voorpaneel van de batterijmodule gesloten is de ● batterijkabels 28 en 29 aansluiten op de power module.

Zet de batterijschakelaar(s) ② op "l"-stand.

4. Onderhoud

4.4 Opleidingscentra

Voor een optimaal gebruik van uw EATON apparaat en om zelf een aantal problemen te kunnen oplossen, hebben wij een compleet programma technische opleidingen in het Engels en Frans ontwikkeld.

Bedrijfsmodes I/T-netwerk en industrie

	Industrie mode I/T-netwerk mod
Overbelasting met AC-bypass-circuit binnen tolerantie.	Dezelfde werking als bij I/T. De aangesloten apparatuur wordt omgeschakeld naar het AC-bypass-circuit. Terug naar normale mode bij verdwijnen van de overbelasting.
Overbelasting met AC-bypass-circuit buiten tolerantie.	De aangesloten apparatuur wordt omgeschakeld naar AC.	De UPS schakelt uit en er wordt niet omgeschakeld naar AC-bypass-circuit.
Kortsluiting op uitgang met AC-bypass-circuit binnen tolerantie.	De aangesloten apparatuur wordt onmiddellijk omgeschakeld naar AC.	De aangesloten apparatuur blijft energie krijgen van de UPS. De UPS schakelt na 3 minuten definitief uit als de kortsluiting voortduurt.
Kortsluiting op uitgang met AC-bypass-circuit buiten tolerantie.	De aangesloten apparatuur wordt omgeschakeld naar AC.	De aangesloten apparatuur blijft energie krijgen van de UPS. De UPS schakelt na 3 minuten definitief uit als de kortsluiting voortduurt.

Keuze van beveiligingsorganen

UPS met gemeenschappelijke ingangen voor normale AC- en AC-bypass-circuits

UPS met gescheiden ingangen voor normale AC- en AC-bypass-circuits

Voor de dimensionering van de stroomopwaartse schakelaars moet rekening worden gehouden met de onderstaande parameters:

Waarden van de netstromen

Nominaal vermogen van de UPS	Gelijkstroom bij 400/320 Volt en nominale belasting	Gelijkstroom bij 320 Volt en overbelasting =110% beperkt tot 2 minuten	Kaliber van primaire zekeringen	Kaliber van
5 kVA 9/10 A	11 A 25 A 80 A
7 kVA 10/11 A	12 A 25 A 80 A
11 kVA 15/19 A	21 A 30 A 100 A

De selectiviteit van de beveiligingen stroomopwaarts en stroomafwaarts vermeld in paragraaf 2.6 is gegarandeerd bij een kabellengte van maximaal 30 m en een kabeldiameter van 10 mm ² .

Het uitschakelvermogen van de schakelaar moet worden gekozen afhankelijk van de installatie, de lengte en de diameter van de kabels.

5. Bijlagen

Tijd/stroom-curven voor de ingangsschakelaar van de UPS

Tijd/stroom-curven voor de primaire en uitgangszekeringen van de UPS

Input/output-speci caties van de UPS

Bron Spanning Frequentie
Normaal AC-circuit 320 tot 465 Volt	AC 40 tot 70 Hz
AC-bypass-circuit 187 tot 264 Volt	AC* 48 tot 52 Hz**
Uitgang naar beveiligde apparatuur	230 Volt AC (andere mogelijke waarden: 200/208/220/240/250 V).	Automatische selectie van 50/60 Hz (of frequentieomzetter

(*): afhankelijk van speci ek geprogrammeerde uitgangsspanning, wijzigbaar via software.
(**): standaard geprogrammeerd op +/-4% (andere mogelijke waarden: 1, 2, 4, 8), wijzigbaar via software.

Door de UPS geleverd vermogen afhankelijk van ingangsspanning

Toelaatbare overbelasting op de UPS afhankelijk van tijdsperiode

Nominaal vermogen	11 kVA
Nominale stroom	63 A
Ingangsspanning	160-280 Volt AC
Spanningsval	7 Volt bij nominale belasting
Frequentie	50/60 Hz (+/-10 %)
Isolatie (EN 61558-1-2-4)	3,75 kV / 5 M ohms
Bedrijfstemperatuur	De 0 tot +40°C
Max. vochtigheidsgraad	95 %
Deklassering hooggelegen locatie	Pn -10 % > 1000 m
Afmetingen H x B x D (tower)	444 x 131 x 635 mm
Afmetingen H x B x D (rack 3U)	131 x 444 x 635 mm
Gewicht	86,5 kg

5. Bijlagen

EX RT CLA module

Voedingsspanning: 160-280 V AC, ●

●Voedingsfrequentie: 40-70 V Hz,

Laadstroom: 6 A DC,

- Laadtijd noodzakelijk voor laden tot 90% van de nominale autonomie na ontlading bij nominaal vermogen van de UPS:

	Programmering2 uur autonomie	Programmering4 uur autonomie	Programmering8 uur autonomie
EX RT 5	5 uur	12 uur	20 uur
EX RT 7	5 uur	12 uur	20 uur
EX RT 11	7 uur	15 uur	24 uur

Thermische speci caties

• Bedrijfstemperatuur van de UPS van 0 tot 40°C (8 uur bij 45°C), met een optimale werking tussen +20 en +25°C.
• De autonomietijd van de batterij wordt sterk beïnvloed door hoge of lage temperaturen en is met name onder 10°C aanzienlijk beperkt. Boven 25°C wordt de levensduur van de batterij gehalveerd telkens als de temperatuur met 10°C stijgt. Boven 40°C garanderen de batterijfabrikanten de werking niet meer vanwege het risico van oververhitting.

De luchtinlaat bevindt zich aan de voorzijde en de luchtuitlaat aan de achterzijde. ●

5.2 Woordenlijst

AC-BYPASS-circuit Bypass-energievoorzieningcircuit dat het mogelijk maakt de aangesloten apparatuur van energie te voorzien bij overbelasting op de uitgangen van de UPS, bij service of bij storingen.

Autonomie Tijd waarin de aangesloten apparatuur energie krijgt van de batterij.

Beveiligde apparatuur Apparaten of systemen die op de uitgang van de UPS zijn aangesloten.

ECO-mod Bedrijfsmode die het mogelijk maakt de aangesloten apparatuur rechtstreeks door de netaansluiting van energie te voorzien als de netspanning binnen de door de gebruiker bepaalde tolerantiewaarden valt. De ECO-mode maakt het mogelijk op energie te besparen.

Handmatige bypass Draaischakelaar, bediend door de gebruiker, die het mogelijk maakt de aangesloten apparatuur rechtstreeks door de netaansluiting van energie te voorzien. Door omschakelen naar handmatige bypass kan onderhoud worden uitgevoerd zonder de energievoorziening naar de aangesloten apparatuur te onderbreken.

NORMAAL AC-circuit Normale energievoorzieningcircuit van de UPS.

Normale mode of dubbele omzetting

Normale bedrijfsmode van de UPS: de netaansluiting voorziet de UPS van energie die op zijn beurt de aangesloten apparatuur van energie voorziet (na een dubbele elektronische omzetting).

Relaiscontacten informatie die wordt afgeleverd in de vorm van contacten die bestemd zijn voor de gebruiker.

UPS Uninterruptible Power Supply (Ononderbroken Energievoorziening).
