Producttype	Onderbrekingsvrije voeding (UPS)
Merk	Eaton
Model	EX 3000VA 3U
Nominaal vermogen	3000 VA / 2700 W
Afmetingen (B x H x D)	440 x 132 x 678 mm (17,3 x 5,2 x 26,7 inch)
Gewicht	54 kg
Ingangsspanning	220-240 V AC
Uitgangsspanning	220-240 V AC
Frequentie	50/60 Hz (autodetectie)
Batterijtype	Verzegeld loodzuur, onderhoudsvrij
Typische autonomie	Ongeveer 10 minuten bij volle belasting
Aantal stopcontacten	8 C13-stopcontacten + 1 C19-stopcontact
Communicatie-interface	USB, RS-232, droge contacten, slot voor optionele kaart
Belangrijkste functies	Overspanningsbeveiliging, spanningsregeling (AVR), LCD-scherm, geplande uitschakeling
Onderhoud	Hot-swappable batterijen
Reiniging	Gebruik een droge, zachte doek; gebruik geen vloeistoffen
Veiligheid	Conform CE, UL, ISO 9001 normen
Reserveonderdelen	Beschikbaar via Eaton-service (batterijen, ventilatoren)
Repareerbaarheid	Batterijen en ventilatoren vervangbaar door gebruiker
Algemene informatie	Vormfactor 3U voor rackmontage (nieuw)

Veelgestelde vragen - EX 3000VA 3U EATON

Hoe installeer ik mijn Eaton EX 3000VA 3U?

Sluit het apparaat aan op een stopcontact, verbind vervolgens uw apparatuur met de uitgangsstopcontacten. Schakel het apparaat in met de voorste knop. Raadpleeg de handleiding voor rackmontage.

Wat is de autonomie van de batterij?

De autonomie is afhankelijk van de belasting. Bij volle belasting (2700 W) is deze ongeveer 10 minuten. Bij halve belasting kan deze 20-30 minuten bedragen.

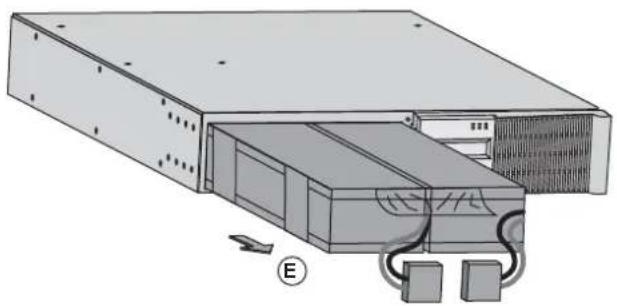

Hoe vervang ik de batterij?

De batterij is hot-swappable. Open het voorpaneel, verwijder de oude batterij en plaats de nieuwe met inachtneming van de polariteit. Geen onderbreking nodig.

Wat te doen als het geluidsalarm afgaat?

Het alarm duidt op overbelasting, een lage batterij of een interne fout. Controleer de aangesloten belasting en de batterijstatus. Raadpleeg de handleiding voor foutcodes.

Kan ik de Eaton EX 3000VA op mijn computer aansluiten?

Ja, via de USB- of RS-232-poort. Gebruik de Eaton Intelligent Power Manager-software voor beheer en automatische uitschakeling.

Wat is de garantie van het apparaat?

Eaton biedt doorgaans 2 tot 3 jaar garantie, afhankelijk van het land. De batterij heeft 1 tot 2 jaar garantie. Controleer de lokale voorwaarden.

Hoe reinig ik de UPS?

Koppel het apparaat los en gebruik een droge, pluisvrije doek. Gebruik nooit oplosmiddelen of vloeibare producten.

Kan ik de UPS zonder batterij gebruiken?

Nee, de UPS heeft een batterij nodig om in noodmodus te werken. Zonder batterij kan deze geen back-upvermogen leveren.

Hoe weet ik of de batterij defect is?

Het batterij-lampje knippert of het alarm gaat af. Via de software kunt u de gezondheidstoestand van de batterij raadplegen. Vervang deze als de capaciteit onder 80% is.

Waar vind ik reserveonderdelen?

Neem contact op met de Eaton-klantenservice of een erkende dealer. Batterijen en ventilatoren zijn online verkrijgbaar. Gebruik modelnummer EX 3000VA 3U voor bestelling.

GEBRUIKSAANWIJZING EX 3000VA 3U EATON

gebruikershandleiding

Pulsar Series

Hartelijk dank dat u een van de producten van EATON hebt gekozen voor de beveiliging van uw apparatuur.

De EX-lijn is met de grootst mogelijke zorg ontwikkeld.

Voor een optimaal gebruik van uw UPS (Uninterruptible Power Supply - ononderbroken stroomvoorziening) adviseren wij u om de tijd te nemen en deze handleiding goed te lezen.

Lees voor het plaatsen van de EX dit boekje goed door. U vindt er belangrijke veiligheidsvoorschriften. Volg daarna de aanwijzingen uit deze handleiding op.

Maak kennis met het leveringsprogramma van EATON en met de opties van de EX-lijn en surf naar onze website: www.eaton.com, of neem contact op met uw vertegenwoordiger van EATON.

Zorg voor het milieu

Het beleid van EATON is gericht op bescherming en behoud van het milieu.

Onze producten worden milieuvriendelijk ontworpen.

Stoffen

Dit toestel bevat geen CFC's, HCFC's of asbest.

Verpakking

Om afval beter te verwerken en recycling te bevorderen moeten de onderdelen van de verpakking gescheiden worden verwerkt.

• De doos bestaat voor meer dan 50% uit gerecycled karton.
• Zakken en zakjes zijn gemaakt van polyethyleen.
• Het verpakkingsmateriaal is geschikt voor recycling en voorzien van het -symbool.

Materiaal Afkorting Nummer in het	-symbool
Polyethyleen tereftalaat PET 01
Hoge-dichtheid polyethyleen HDPE 02
Polyvinylchloride PVC 03
Lage-dichtheid polyethyleen LDPE 04
Polypropyleen	PP	05
Polystyreen	PS	06

Houd u aan de ter plaatse geldende voorschriften voor het verwerken van de verpakking.

Einde levensduur

EATON streeft ernaar om afgedankte producten te verwerken volgens de ter plaatse geldende wettelijke voorschriften.

EATON werkt samen met bedrijven die onze afgedankte producten inzamelen en verwerken.

Product

Het product is vervaardigd van recyclebare materialen.

Ontmanteling en vernietiging moeten plaatsvinden volgens de ter plaatse geldende voorschriften voor de verwerking van afval.

Afgedankte producten moeten worden aangeboden bij een centrum voor verwerking van elektrisch en elektronisch afval.

Accu

Het toestel bevat loodaccu's die moeten worden verwerkt volgens de ter plaatse geldende voorschriften voor accu's.

Om aan deze voorschriften te voldoen en de accu op milieuvriendelijke wijze te verwerken, kan hij uit het toestel worden verwijderd.

Inleiding

Gebruikte pictogrammen

Volg deze aanwijzingen altijd op.

Informatie, tips, hulp.

Handel volgens de zichtbare aanduiding.

Voer de aangegeven handeling uit.

Geluidssignaal.

In deze handleiding wordt het branden van lampjes in de illustraties als volgt aangegeven:

Lampje uit.

Lampje aan.

Knipperend lampje.

1. Beschrijving

1.1 Standaardopstellingen....6 Tower-opstelling....6 Rack-opstelling....6

1.2 Achterkant .... 7 EX 2200 / 3000 .... 7 EX EXB (optionele accumodule) .... 7

1.3 Bedieningspaneel....7

2. Installatie

2.1 Uitpakken en controle van de inhoud....8
2.2 Plaatsing in tower-opstelling 9
2.3 Plaatsen in rack-opstelling 9
2.4 Communicatiepoorten ....10 Aansluiten van de RS232- of USB-communicatiepoort (facultatief)....10 Installatie van communicatiekaarten (optie)....10
2.5 Aansluiting op een FlexPDU-module (Power Distribution Unit - elektrische verdeeldoos) ..... 11
2.6 Aansluiting op een HotSwap MBP-module....11 Werking van de HotSwap MBP-module....12
2.7 Aansluiten van een UPS zonder FlexPDU- of HotSwap MBP-module 12

3. Gebruik

3.1 Ingebruikname en normaal bedrijf 13
3.2 Accubedrijf....13
3.3 Terugkeer van het elektriciteitsnet 14
3.4 Uitschakelen van de UPS 14
3.5 Gebruik van de remote bedieningsfuncties van de UPS....14

4. Instellingen en toegang tot metingen

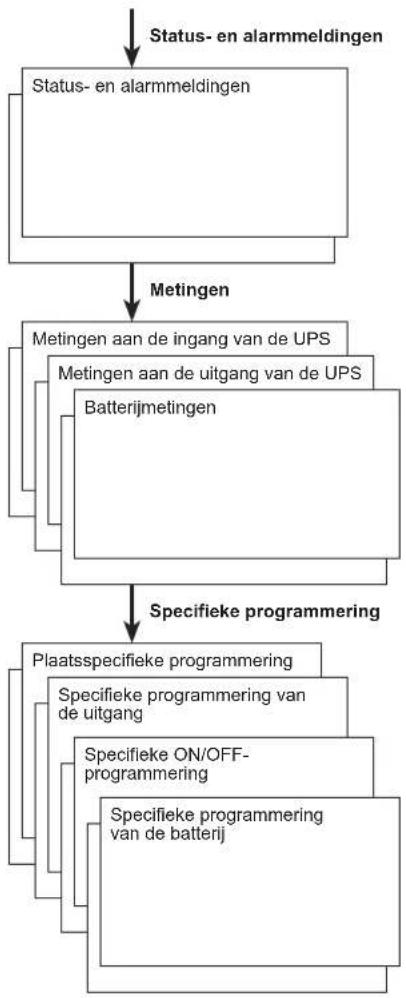

4.1 Overzicht van de display 16
4.2 Toegang tot metingen 16
4.3 Instellingen via bedieningspaneel....16
4.4 Instellingen met externe software....17

5. Onderhoud

5.1 Problemen oplossen....18 Storingen bij een UPS met HotSwap MBP-module....19

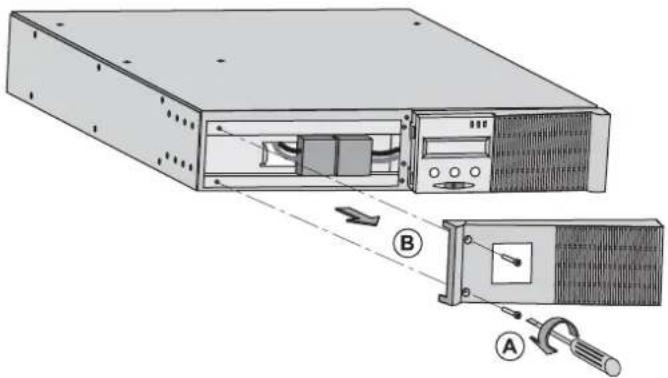

5.2 Vervangen van de accumodule....19 Veiligheidsvoorschriften....19 Demonteren van de accumodule....19 Plaatsen van de nieuwe accumodule....20
5.3 Onderhoud van een UPS met een HotSwap MBP-module 20
5.4 Trainingscentrum 21

6. Bijlagen

6.1 Technische gegevens 22
6.2 Definities.... 23

1. Beschrijving

1.1 Standaardopstellingen

Tower-opstelling

(1) USB-communicatiepoort
(2) RS232-communicatiepoort
(3) Connector voor automatische herkenning van een extra accumodule
(4) Plaats voor optionele communicatiekaart.

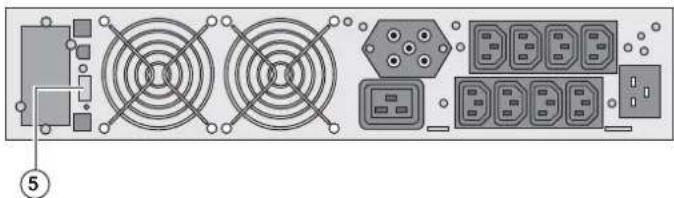

(5) Connector voor aansluiting van een Remote On/Off en een noodstop.
(6) Connector voor aansluiting van een extra accumodule
(7) 16A-contactdoos voor het aansluiten van apparatuur
(8) 2 groepen van 2 instelbare contactdozen voor het aansluiten van apparatuur
(9) Groep van 4 contactdozen voor het aansluiten van beveiligde apparatuur
(10) Aansluiting voor het elektrische voedingsnet
(11) Waarschuwingslampje voor fase-omkering/nulleider van het elektrische net (SWF)

EX EXB (optionele accumodule)

(12) Connectoren voor het aansluiten van de accumodules (op de UPS of de andere accumodules)

(13) Connectoren voor automatische herkenning van accumodules

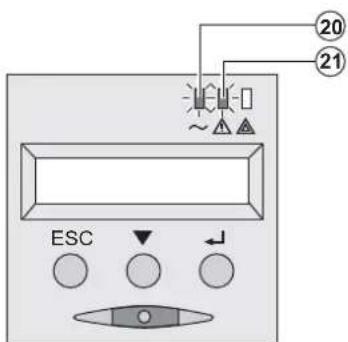

1.3 Bedieningspaneel

(20) Lampje beveiligde apparatuur

(21) Lampje storingsbedrijf
(22) Lampje niet-beveiligde apparatuur
(23) Alfanumeriek display
(24) Knop Stoppen, Terug
(25) Scrolltoets
(26) Bevestigingstoets
(27) Aan-/Uitknop (ON/OFF) van de UPS en de uitgaande contactdozen

2. Installatie

2.1 Uitpakken en controle van de inhoud

(30) UPS EX 2200 / 3000 / 3000 XL.
(31) aansluitsnoer op het elektriciteitsnet.
(32) 2 snoeren voor het aansluiten van de apparatuur.
(33) RS232 communicatiekabel.
(34) USB-communicatiekabel.
(35) 2 borgsystemen voor de voedingskabels van de apparatuur.
(36) Solution-Pac-CD-ROM.
(37) Documentatie.

Afhankelijk van uitvoering of opties worden geleverd:

(38) Montageset voor 19 inch kast.
(39) 2 steunen voor verticale plaatsing (alleen model 2U).
(40) FlexPDU-module (optie).
(41) aansluitsnoer van FlexPDU-module naar UPS.
(42) NMC-communicatiekaart (optie).
(43) HotSwap MBP-module (optie).
(44) aansluitsnoeren van HotSwap MBP-module naar UPS.

De verpakkingen moeten worden verwerkt volgens de geldende voorschriften voor afval.

Ze zijn voorzien van recyclingsymbolen om gescheiden verwerking te vergemakkelijken.

2. Installatie

2.2 Plaatsing in tower-opstelling

2.3 Plaatsing in rack-opstelling

Geadviseerd wordt om de accumodule eerst te monteren en vervolgens de vermogensmodule daar bovenop.

Volg de stappen 1 tot en met 4 voor het monteren van de module op zijn rails.

De rails en de montagebenodigdheden worden geleverd door EATON.

2. Installatie

2.4 Communicatiepoorten

Aansluiten van de RS232- of USB-communicatiepoort (facultatief)

De RS232-communicatiepoort en de USB-communicatiepoort kunnen niet tegelijkertijd in werking zijn.

1 - Sluit de RS 232-communicatiekabel (33)

of de USB-communicatiekabel (34) aan op de seriële of USB-poort van de computerapparatuur.

2 - Sluit het andere eind van de communicatiekabel (33) of (34) aan op de USB-communicatiepoort (1) of de RS232-communicatiepoort (2) van de UPS.

besturings-, configuratie- of beveiligingssoftware van EATON.

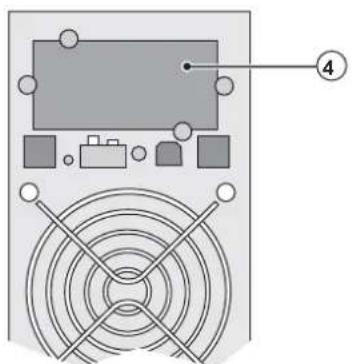

Installatie van communicatiekaarten (optie)

Plaatsing van de communicatiekaart, met beperkte toegang.

De UPS hoeft niet te worden uitgeschakeld om de communicatiekaart te installeren:

1 - Verwijder het beschermplaatje (4) van de UPS (dit is bevestigd met schroeven).

2 - Plaats de communicatiekaart op de daarvoor bestemde plaats.

3 - Breng het afdekplaatje weer op zijn plaats en schroef het vast.

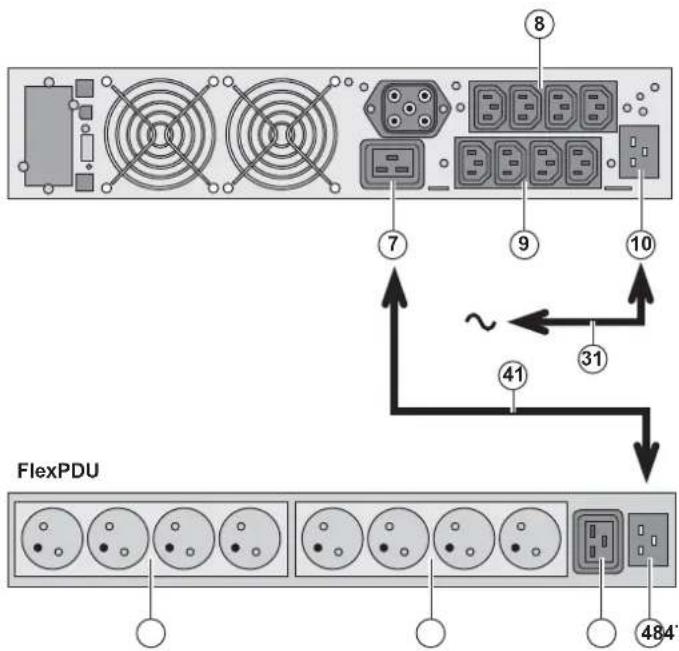

2.5 Aansluiting op een FlexPDU-module (Power Distribution Unit - elektrische verdeeldoos) (optie)

1 - Sluit de ingang (10) van de UPS met bijgeleverd snoer (31) aan op het elektriciteitsnet.
2 - Verbind de ingang voor het elektriciteitsnet van de FlexPDU-module (48) met de uitgang (7) van de UPS door middel van het bijgeleverde snoer (41). Deze kabel en aansluitingen zijn in rood aangegeven.
3 - Sluit de apparatuur aan op de contactdozen (45), (46) en (47) van de FlexPDU-module. Het type contactdoos verschilt per model FlexPDU-module.
4 - Borg de kabels met de metalen klemmen van de contactdozen.

2.6 Aansluiting op HotSwap MBP-module (Optie)

Met een HotSwap MBP-module kan de UPS worden onderhouden en eventueel vervangen zonder gevolgen voor de elektrische voeding van de aangesloten apparatuur (HotSwap-functie).

1 - Sluit de ingang (56) van de HotSwap MBP-module op het elektriciteitsnet aan door middel van het bijgeleverde snoer (31).
2 - Verbind de ingang voor het elektriciteitsnet van de UPS (10) met de "UPS Input" (55) van de HotSwap MBP-module door middel van het bijgeleverde snoer (44). Deze kabels en aansluitingen zijn in blauw aangegeven.
3 - Verbind de uitgang van de UPS (7) met de "UPS Output" (54) van de HotSwap MBP-module door middel van het bijgeleverde snoer (44). Deze kabels en aansluitingen zijn in rood aangegeven.
4 - Sluit de apparatuur aan op de uitgaande contactdozen (49) en (50) van de HotSwap MBP-module. Het type contactdoos verschilt per model HotSwap MBP-module.

Let op: de contactdozen (8) en (9) van de

UPS niet gebruiken voor de voeding van de apparatuur: als de schakelaar (53) van de HotSwap MBP-module namelijk wordt omgezet, zal de stroomtoevoer naar deze apparatuur worden onderbroken. Daarom adviseren wij om de beschermfolie van contactdoos (8) en (9) niet te verwijderen.

2. Installatie

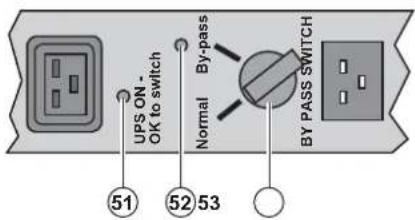

Werking van de HotSwap MBP-module

De HotSwap MBP-module is voorzien van een draaischakelaar (53) met 2 standen:

Normal: de apparatuur wordt gevoed door de UPS.

By-pass: de apparatuur wordt gevoed door het elektriciteitsnet.

In bedrijf stellen van de UPS met de HotSwap MBP-module:

1 - Controleer of de UPS goed op de HotSwap MBP-module is aangesloten.

2 - Zet de schakelaar (53) op Normal.

3 - Start de UPS door op de Aan/Uit-knop (27) aan de voorkant van de UPS te drukken.

De apparatuur wordt nu door de UPS gevoed.

Lampje (51) "UPS ON - OK to switch" gaat nu branden op de HotSwap MBP-module.

Testen van de HotSwap MBP-module

1 - Zet de schakelaar (53) op By-pass en controleer of de apparatuur nog steeds wordt gevoed.

2 - Zet de schakelaar (53) weer op Normal.

2.7 Aansluiten van een UPS zonder FlexPDU-of HotSwap MBP-module

Controleer de opschriften op het typeplaatje aan de achterkant van het toestel overeenkomen met de gegevens van het elektriciteitsnet en het feitelijke stroomverbruik van de aangesloten apparatuur.

1 - Sluit de bijgeleverde voedingskabel (31) (250V - 16A) aan op contactdoos (10) en vervolgens op het elektriciteitsnet.

2 - Sluit de apparatuur op de UPS aan met de snoeren (32).

Sluit de belangrijkste apparatuur bij voorkeur aan op de 4 contactdozen (9) en minder belangrijke apparatuur op de 4 contactdozen (8) die per paar kunnen worden geprogrammeerd (1 en 2).

Sluit apparatuur met een hoger vermogen aan op contactdoos (7), die een stroom van 16A kan leveren.

Om de contactdozen (8) bij accubedrijf te kunnen afschakelen en daarmee de gebruikstijd van de accu te kunnen verlengen moet gebruik kunnen worden gemaakt van de communicatiesoftware van EATON.

3 - Borg de aansluitingen door middel van het kabelklemsysteem (35).

NB: het toestel laadt de accu op zodra het op het elektriciteitsnet wordt aangesloten. Knop (27) hoeft niet te worden ingedrukt.

Nadat het toestel voor het eerst onder spanning is gebracht duurt het ten minste 8 uur voordat de accu gedurende de nominale gebruiksduur energie kan leveren.

EX 3000 XL: er moet minstens één extra EXB batterijmodule op de UPS worden aangesloten omdat de UPS geen interne batterijen heeft.

Kijk in de EXB batterijmodule installatiegids (doc. nr. 34008167) voor gedetailleerde informatie over de aansluiting.

3.1 Ingebruikname en normaal bedrijf

Wanneer het toestel voor de eerste maar wordt opgestart, moet de netspanning aanwezig zijn om eventuele bekabelingsfouten aan het licht te brengen. Daarna kan het toestel ook worden opgestart zonder dat netspanning aanwezig is.

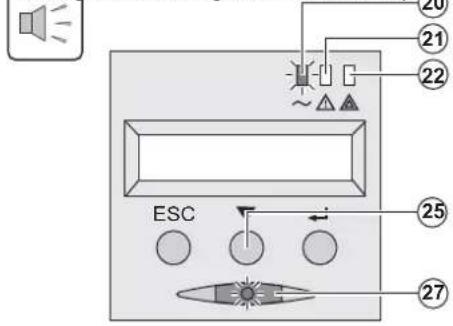

Druk gedurende ongeveer 1 seconde op knop (27).

• De zoemer geeft een geluidssignaal en alle lampjes gaan tegelijk branden.
  ▶ Vervolgens geeft de zoemer tijdens de automatische test 2 geluidssignalen, waarna knop (27) blijft branden, waarmee wordt aangegeven dat de uitgaande contactdozen worden gevoed.

De aangesloten apparatuur wordt nu door de UPS gevoed.

▶ Lampje (20) brandt.
Als lampje (22) brandt, is er een storing aanwezig (zie hoofdstuk "Storingen").
Bij normaal bedrijf kunnen met de scrolltoets (25) de metingen worden uitgelezen die op de UPS worden gedaan (spanning van AC Normal- en AC By-passnetten, bedrijfstype, capaciteit van de accu en serienummer van de UPS).

Instellen van de UPS

Wanneer het de bedoeling is om de UPS op een bepaalde manier in te stellen, wordt aanbevolen om die instellingen bij deze stap te maken via het menu Instellingen van de UPS.

Dit menu is toegankelijk via de knoppen van het bedieningspaneel of met de Personal Solution-Pac-software voor Windows die op de Solution-Pac-CD-ROM van EATON staat.

3.2 Accubedrijf

Overschakelen op accubedrijf

De aangesloten apparatuur wordt door de accu gevoed.

• De voeding van de aangesloten apparatuur wordt door de UPS overgenomen op het moment dat het elektriciteitsnet uitvalt. De energie wordt dan door de accu geleverd.
  ▶ De lampjes (20) en (21) branden.
• Om de 10 seconden klinkt een geluidssignaal.

Op de display staat aangegeven hoe lang de accu de voeding nog kan leveren.

Drempelwaarde voor de voorwaarschuwing "Accu bijna leeg"

▶ De lampjes (20) en (21) branden.
- Om de drie seconden klinkt een waarschuwingssignaal.

De accu is bijna leeg.

Sluit alle toepassingen op de aangesloten apparatuur: de UPS zal binnen zeer korte tijd worden uitgeschakeld.

3. Gebruik

Accu leeg

▶ Alle lampjes zijn uit.
- Het akoestische waarschuwingssignaal is uit.

De UPS is volledig uitgeschakeld.

3.3 Terugkeer van de netspanning

Nadat hij is uitgeschakeld, start de UPS automatisch weer op zodra de netspanning terugkeert (tenzij deze functie is uitgeschakeld via instellingen van de UPS); de aangesloten apparatuur wordt weer gevoed.

3.4 Uitschakelen van de UPS

Druk langer dan 2 seconden op knop (27).

De op de UPS aangesloten apparatuur wordt niet meer gevoed.

3.5 Gebruik van de remote bedieningsfuncties van de UPS

EX biedt keus uit twee remote bedieningssystemen.

RPO: functie voor remote uitschakelen van de UPS (Remote Power Off) die gebruikt wordt om alle op de UPS aangesloten apparatuur door middel van een remote gebruikerscontact uit te schakelen.

De UPS moet daarna handmatig weer ingeschakeld worden.

- ROO: functie voor remote in- en uitschakelen van de UPS (Remote On/Off) die remote gebruik van knop (27) mogelijk maakt.

Deze functies worden mogelijk gemaakt door opening van een contact dat wordt aangesloten tussen de betreffende pinnen van de connector (5) aan de achterkant van de UPS (zie de figuren hierna).

Aansluiten en testen van remote bedieningsfuncties

1 - Controleer of de UPS op OFF staat en van het elektrische voedingsnet losgekoppeld is.
2 - Verwijder de connector (5) door de schroeven los te draaien.
3 - Sluit een geisoleerd droog normaal gesloten contact (60 VDC / 30 VAC max., 20 mA max., kabeldiameter 0,75 mm²) aan tussen de twee pinnen van de connector (5), zie figuur.

Contact open: UPS schakelt uit

Contact gesloten: UPS schakelt in (indien UPS aangesloten op netspanning en netspanning aanwezig)

N.B.: lokaal in/uit-schakelen met knop (27) blijft voorrang hebben boven remote bediening.

Contact open: UPS schakelt uit

Om terug te gaan naar normale modus moet u het externe contact voor remote uitschakelen desactiveren en de UPS herstarten met knop (27).

4 - Steek de connector (5) in het daarvoor bestemde contactgat aan de achterkant van de UPS.
5 - Sluit de UPS aan en herstart het systeem volgens de hierboven beschreven procedures.
6 - Activeer het externe contact voor remote uitschakelen om de functie te testen.

Waarschuwing: deze connector mag uitsluitend op ZLVS-circuits (zeer lage veiligheidsspanning) aangesloten worden.

4. Toegang tot metingen en instellingen

4.1 Overzicht displayweergaves

4.2 Toegang tot metingen

Door meerdere keren op de scrolltoets (25) te drukken komt u bij de status en eventuele alarmmeldingen en bij de metingen van spanning, stroom, frequentie, geleverd vermogen en gebruiksduur van de accu.

4.3 Instellingen via bedieningspaneel

• Druk een aantal keren op de scrolltoets (25) om naar het instellingenmenu te gaan.
• Met de Bevestigingstoets (26) gaat u naar de verschillende keuzemogelijkheden.
• Bevestig ten slotte uw keuze door opnieuw op de Bevestigingstoets (26) te drukken.

Lokale instellingen

Functie Fabrieksinstellingen	Andere keuzemogelijkheden
Taal Engels Frans, Spaans, Duits, Italiaans, Nederlands
Akoestische waarschuwing	Aan Uit

4. Toegang tot metingen en instellingen

Output-instellingen

Functie Fabrieksinstellingen	Andere	keuzemogelijkheden	Opmerkingen
Uitgangsspanning(1)	230 volt AC 200/208/220/240	volt AC
Frequentie-omzetter(1)	Uit Aan De aangesloten apparatuur wordt		nooit overgeschakeld op de By-pass
Uitgangsfrequentie(1)	Automatische selectie 50/60 Hz Kan alleen door de ge		gebruikerworden gekozen wanneer defrequentie-omzetter isingeschakeld
Overschakeling op ACBy-pass-elektriciteitsnet(1)	Als het AC By-pass-elektriciteitsnet detoleranties nietoverschrijdt	Als het AC By-pass detoleranties overschrijdt
Overbelastingsniveau(1)	102% 50 / 70% Waarschuwing bij overschrijding		drempelwaarde

(1) Deze parameters kunnen alleen worden gewijzigd wanneer de UPS is uitgeschakeld (OFF).
Een uitgebreide toelichting is opgenomen in de Personal Solution-Pac-software.

Instellen Aan/Uit (ON/OFF)

Functie Fabrieksinstellingen	Andere	keuzemogelijkheden	Opmerkingen
Opstarten op accu Aan Uit
Automatisch opnieuw opstarten	Aan Uit	Automatisch opnieuw opstarten van de UPS bij terugkeer van de netspanning
Energiebesparing	Uit	Aan Als de functie is ingeschakeld: automatisch uitschakelen van de accu bij vermogensniveau <5%
Waarnemen van fase-omkering/nulleider (SWF)	Uit	Aan Als de functie is ingeschakeld: de UPS blijft op OFF staan als er een fase-omkering/nulleider wordt waargenomen

Instellingen accu

Functie Fabrieksinstellingen	Andere	keuzemogelijkheden	Opmerkingen
Accutest	Wekelijks	Geen test / dagelijks / maandelijks
Keuzemogelijkheden gebruiksduur accu	Automatische detectie van het aantal accumodules	65-400 Ah
Beveiliging van de accu tegen volledig ontladen	Aan Uit	Als de functie is uit geschakeld vervalt de garantie van EATON

4.4 Instellingen via externe software

Plaats de Solution-Pac-CD-ROM in de CD-speler.
Kies in het eerste venster van de browser "Solution Point à Point" (stapsgewijze oplossing) en volg de aanwijzingen om de Personal Solution-Pac-software te installeren.
Kies vervolgens "Configuration" (configuratie) en dan "Configuration avancée" (geavanceerd) en "Paramètres onduleur" (parameters wisselrichter).
Let op: de versies voor Linux/Unix/MacOS van de Personal Solution-Pac-software hebben deze mogelijkheid niet.

5. Onderhoud

5.1 Problemen oplossen

Als lampje (21) of (22) brandt, is er sprake van een storing of van een alarm.

Gebruik de Knop Stoppen toets (24) om het alarm uit te schakelen.

	Gebeurtenis Oorzaak Oplossing
1 De	UPS start niet,op de alfanumerieke display staat:COLD START NOKCHECK AC WIRING	De netspanning is afwezig of aangesloten op de uitgang van de UPS.	Controleer of de UPS correct op de netspanning aangesloten is.
2	Lampje (22) brandt, en lampje SWF (11) brandt op de achterkant van de UPS.Op de alfanumerieke display staat:FASE/NUL VERW.CONTR. BEDRADING	Fase-omkering van het voedingsnet. De UPS schakelt niet in.	Herstel voor elektriciteitsnetten met geaarde nulleider de bekabeling als volgt: maak de netwerkaansluiting los en draai hem 180° (type DIN-SCHUKO) of schakel een elektricien in om de aansluiting te wijzingen.Schakel de detectie uit voor alle andere typen elektriciteitsnetten.
3 Lampje (22) brandt,op de alfanumerieke display staat:GEEN BATTERIJCONTR. AANSLUIT.		De accu is niet goed aangesloten.	Controleer de aansluiting van de accu (zie §5.2, Vervangen van de accumodule).
4 Lampje (22) brandt,op de alfanumerieke display staat:BATTERIJ FOUTBEL EATON SERVICE		Er is een storing aan de accu waargenomen.	Vervang de accu (zie §5.2, Vervangen van de accumodule).Neem contact op met de service-afdeling.
5 Lampje (21) brandt,op de alfanumerieke display staat:BEL. TE GROOTVERMINDER BEL.		Het belastingniveau is hoger dan het geprogrammeerde overbelastingniveau of de capaciteit van de UPS.	Controleer het vermogen dat wordt opgenomen door de aangesloten apparatuur en ontkoppel minder belangrijke apparatuur. Controleer de geprogrammeerde overbelastingniveau.
6 Lampje (22) brandt,op de alfanumerieke display staat:BEL. ONBESCHERMDBEL. TE GROOT		De UPS is overbelast. De aangesloten apparatuur wordt direct door de netspanning gevoed via het Bypass-circuit.	Controleer het vermogen dat wordt opgenomen door de aangesloten apparatuur en ontkoppel minder belangrijke apparatuur.
7 Lampje (22) brandt,op de alfanumerieke display staat:VERMINDER BEL.RESTART UPS		Als gevolg van herhaaldelijke overbelasting is de UPS geblokkeerd in Bypass-stand. De aangesloten apparatuur wordt direct door de netspanning gevoed.	Controleer het vermogen dat wordt opgenomen door de aangesloten apparatuur en ontkoppel minder belangrijke apparatuur.Schakel de UPS uit en vervolgens weer in om terug te gaan naar normale modus.
8 Lampje (22) brandt,op de alfanumerieke display staat:BEL. TE GROOTVERMINDER BEL.		De UPS is automatisch uitgeschakeld vanwege een aanzienlijke overbelasting.	Controleer het vermogen dat wordt opgenomen door de aangesloten apparatuur en ontkoppel minder belangrijke apparatuur.
9 Lampje (22) brandt,op de alfanumerieke display staat:UITG. KORTGESL.CONTR. BEDRADING		De UPS is automatisch uitgeschakeld vanwege kortsluiting aan de uitgang van de UPS.	Controleer de installatie aan de uitgang van de UPS (bekabeling, storingen in apparatuur).
10	Lampje (22) brandt,op de alfanumerieke display staat:INTERNE FOUTBEL EATON SERVICE	in de UPS heeft zich een interne storing voorgedaan. Er zijn twee mogelijkheden:de aangesloten apparatuur wordt nog steeds gevoed maar dan wel rechtstreeks door het elektrische By-passnet,de aangesloten apparatuur wordt niet meer gevoed.	Neem contact op met de service-afdeling.
11 Op	de alfanumerieke display staat:WORDT UITGESCH.RPO	De UPS is uitgeschakeld door inwerkingtreding van het "noodstop"-contact (RPO).	Zet het contact weer in zijn normale stand en druk op de ON/OFF-knop om weer in te schakelen.

5. Onderhoud

Storingen op een UPS met HotSwap MBP-module

	Probleem Oorzaak Oplossing
ngesloten apparatuur wordt niet gevoed wanneer de draaischakelaar (49) van de HotSwap MBP-module op By-pass staat.		▸ De apparatuur is aangesloten op de uitgang van de UPS en niet op de HotSwap MBP-module.▸ De voedingskabel naar het elektriciteitsnet is aangesloten op de ingang van de UPS en niet op de HotSwap MBP-module.	Controleer de bekabeling tussen de UPS en de HotSwap MBP-module (zie §2.6).
13	De aangesloten apparatuur wordt niet gevoed wanneer de draaischakelaar (49) van de HotSwap MBP-module op Normal staat.	▸ De UPS is uit.▸ Er is een probleem met de kabels tussen de UPS en de HotSwap MBP-module.	▸ Start de UPS.▸ Controleer de kabels tussen de UPS en de HotSwap MBP-module (zie §2.6).
14	De aangesloten apparatuur wordt niet gevoed vanwege een storing in het elektriciteitsnet.	▸ De draaischakelaar (49) van de HotSwap MBP-module staat op By-pass.▸ Er is een probleem met de kabels tussen de UPS en de HotSwap MBP-module.	▸ Zet de draaischakelaar (49) van de HotSwap MBP-module op Normal.▸ Controleer de kabels tussen de UPS en de HotSwap MBP-module (zie §2.6).

Druk bij uitval van de UPS door een storing op de Aan/Uit-knop (27) om de storing te kwiteren.

5.2 Vervangen van de accumodule

Let op: neem de volgende veiligheidsvoorschriften in acht:

Bij werken aan de accu bestaat de kans op elektrische schokken en een hoge kortsluitstroom. Neem daarom altijd de volgende veiligheidsmaatregelen in acht:

- Draag geen horloges, ringen, armbanden of andere metalen voorwerpen aan uw handen,

- Gebruik gereedschap met een geïsoleerde handgreep.

Demonteren van de accumodule

A - Schroef het linkerdeel van de voorkant los. Dit is met 2 schroeven bevestigd.

B - Verwijder dit deel.

C - Koppel het accublok af door de beide connectoren uit elkaar te trekken (nooit aan de kabels trekken).

5. Onderhoud

D - Verwijder de metalen beschermkap van de accu. Deze is met 2 schroeven bevestigd.

E - Trek aan de plastic lip om het accublok uit het toestel te halen en vervang het accublok.

Plaatsen van de nieuwe accumodule

Voer bovenstaande handelingen in omgekeerde volgorde uit.

• Gebruik met het oog op de veiligheid en optimale prestaties alleen accu-elementen die door EATON worden geleverd.
  Druk bij het aansluiten de connectoren goed in elkaar.

5.3 Onderhoud van een UPS met een HotSwap MBP-module

De HotSwap MBP-module dient om onderhoud en eventueel vervanging van de UPS mogelijk te maken zonder gevolgen voor de elektrische voeding van de aangesloten apparatuur (HotSwap-functie).

Onderhoud:

1 - Zet schakelaar (53) op By-pass: het rode lampje van de HotSwap MBP-module gaat branden om aan te geven dat de apparatuur rechtstreeks vanuit het elektriciteitsnet wordt gevoed.
2 - Schakel de UPS uit door op de Aan/Uitknop (27) aan de voorkant van de UPS te drukken: het lampje (51) "UPS ON - OK to switch" gaat uit, de UPS kan nu worden afgekoppeld en vervangen.

Terug naar normaal bedrijf:

1 - Controleer of de UPS goed is aangesloten op de HotSwap MBP-module.
2 - Schakel de UPS in door op de Aan/Uitknop (27) op de voorkant van de UPS te drukken: het lampje (51) "UPS ON - OK to switch" gaat branden op de HotSwap

MBP-module (zo niet, dan is er een probleem met de aansluiting van de HotSwap MBP-module op de UPS).

3 - Zet de schakelaar (53) op Normal: het rode lampje van de HotSwap MBP-module gaat uit.

5.4 Trainingscentrum

Om volledig vertrouwd te raken met het gebruik van uw toestel van EATON en om op het hoogste niveau problemen te kunnen verhelpen, bieden wij u een compleet programma met technische trainingen aan. Deze worden in het Engels en het Frans gegeven.

	EX 2200 EX 3000		EX 3000 XL	EX EXB
Uitgangsvermogen 2200 VA	(1) /1980 W	3000 VA (2) /2700 W (3)	3000 VA (2) /2700 W (3)
Elektrisch voedingsnetNominale ingangsspanningBereik ingangsspanningFrequentieVermogensfactorLekstroom	Enkelfasig 230 V110 / 140 / 200 V tot 284 V (4) 50/60 Hz (automatische keuze)>0,95<2 mA
GebruikersoutputSpanningFrequentieHarmonische vervormingOverbelastingscapaciteitStroom	Enkelfasig 230 V ±3% (5) 50/60 Hz ±0,5% (6) <4% op lineaire belasting,<6% op niet-lineaire belasting102% permanent, 105% 20s, >130% 1,5s
	9,6 A (7)	13 A (8)
Accu 6 x 12V - 7 Ah,	lood,vloeistofdicht,onderhoudsvrij	6 x 12V - 9 Ah,lood,vloeistofdicht,onderhoudsvrij	Zonder internebatterij	2 ketens van6 x 12 V - 9 Ah,lood,vloeistofdicht,onderhoudsvrij
OmgevingBedrijfstemperatuurLuchtvochtigheidOpslagtemperatuurHoogteGeluidsniveau	O°C tot 40°C20% tot 90% (zonder condensatie)-25°C tot 40°C1000 m
	<46 dBA <50 dBA

(1) Afhankelijk van de geselecteerde uitgangsspanning (200 V / 208 V / 220 V / 230 V / 240 V), is het uitgangsvermogen 1980 VA / 1980 VA / 2200 VA / 2200 VA / 2200 VA.
(2) Afhankelijk van de geselecteerde uitgangsspanning (200 V / 208 V / 220 V / 230 V / 240 V), is het uitgangsvermogen 2700 VA / 2700 VA / 3000 VA / 3000 VA / 3000 VA.
(3) Uitgangsvermogen van 2700 W standaard en 2400 W met EXB-module.
(4) Waarden voor 33% / 66% / 100% van het vermogen van de UPS.
(5) Instelbaar via de UPS Config software (200 V / 208 V / 220 V / 230 V / 240 V).
(6) Frequentie-omzetting programmeerbaar met UPS Config-software.
(7) Afhankelijk van de geselecteerde uitgangsspanning (200 V / 208 V / 220 V / 230 V / 240 V), is het uitgangsvermogen 9,9 A / 9,5 A / 10 A / 9,6 A / 9,2 A.
(8) Afhankelijk van de geselecteerde uitgangsspanning (200 V / 208 V / 220 V / 230 V / 240 V), is het uitgangsvermogen 13,5 A / 13 A / 13,6 A / 13 A / 12,5 A.

6.2 Definities

AC By-pass	Aftakking van het elektriciteitsnet die door de UPS wordt bediend en waarmee apparatuur rechtstreeks vanuit het elektriciteitsnet kan worden gevoed bij overbelasting of storing van de wisselrichter.
Accutest Interne test van de UPS om de toestand van de accu te controleren.
AC Normal	Dit is het elektriciteitsnet waarmee de UPS onder normale omstandigheden wordt gevoed.
Apparatuur Toestellen of voorzieningen die op de uitgang van de UPS zijn aangesloten.
Belasting	Verhouding tussen het door de op de UPS aangesloten apparatuur opgenomen vermogen en het maximale vermogen dat de UPS kan leveren.
Drempelwaarde voor de voorwaarschuwing "Accu bijna leeg"	Dit is een drempelwaarde voor het niveau van de accuspanning waarmee kan worden gemeten of de gebruiksduur van de accu binnenkort zal verstrijken; er kunnen dan de nodige maatregelen worden genomen met het oog op het wegvallen van de spanning op de apparatuur.
FlexPDU	Module met contactdozen van de UPS ten behoeve van installatie in een kast. Er bestaan verschillende modules met verschillende contactdozen.
Frequentie-omzetter	Functie voor het omzetten van de frequentie van het elektriciteitsnet tussen de ingang en de uitgang van de UPS (50 Hz -> 60 Hz of 60 Hz -> 50 Hz).
Gebruiksduur	De tijd gedurende welke de apparatuur wordt gevoed door de UPS wanneer deze op accubedrijf draait.
HotSwap MBP	Module voor handmatig omschakelen van de UPS met het oog op onderhoud. Er bestaan verschillende modules met verschillende contactdozen.
Instellingen	Programmering van een aantal parameters die afwijkt van de standaardconfiguratie die in de fabriek is ingesteld. Een aantal functies van de UPS kan worden gewijzigd met de Personal Solution-Pac-software, om ze beter af te stemmen op uw wensen.
Opstarten op accu	Hiermee kan de spanning op de aangesloten apparatuur worden ingeschakeld wanneer het elektriciteitsnet uitvalt. De UPS werkt dan alleen op de accu.
Programmeerbare contactdozen	Contactdozen die automatisch kunnen worden onlast gedurende de gebruikstijd van de accu (openingsvertraging instelbaar met de Personal Solution Pac)-software. De UPS heeft twee groepen van twee programmeerbare contactdozen.
Softwarematig in- en uitschakelen van de wisselrichter	De beveiligingssoftware van computersystemen kan zo worden ingesteld dat het starten van in- en uitschakelprocedures van de UPS al dan niet wordt geblokkeerd.
UPS Uninterruptible Power Supply (ononderbroken stroomvoorziening).
Volledige ontlading	Ontlading van de accu tot voorbij het toegestane niveau, met onherstelbare schade aan de accu tot gevolg.
