EX 3000VA 3U - Alimentation d'énergie non interruptible EATON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation sans interruption (ASI) / Onduleur
Marque	Eaton
Modèle	EX 3000VA 3U
Puissance nominale	3000 VA / 2700 W
Dimensions (L x H x P)	440 x 132 x 678 mm (17,3 x 5,2 x 26,7 pouces)
Poids	54 kg
Tension d'entrée	220-240 V CA
Tension de sortie	220-240 V CA
Fréquence	50/60 Hz (autodétection)
Type de batterie	Plomb-acide scellé, sans entretien
Autonomie typique	Environ 10 minutes à pleine charge
Nombre de prises	8 prises C13 + 1 prise C19
Interface de communication	USB, RS-232, Contacts secs, Slot pour carte optionnelle
Fonctions principales	Protection contre les surtensions, régulation de tension (AVR), écran LCD, arrêt programmé
Entretien	Batteries remplaçables à chaud (hot-swappable)
Nettoyage	Utiliser un chiffon sec et doux ; ne pas utiliser de liquides
Sécurité	Conforme aux normes CE, UL, ISO 9001
Pièces détachées	Disponibles via le service Eaton (batteries, ventilateurs)
Réparabilité	Batteries et ventilateurs remplaçables par l'utilisateur
Informations générales	Facteur de forme 3U pour montage en rack (neuf)

FOIRE AUX QUESTIONS - EX 3000VA 3U EATON

Comment installer mon Eaton EX 3000VA 3U ?

Branchez l'appareil sur une prise secteur, puis connectez vos équipements aux prises de sortie. Allumez l'appareil à l'aide du bouton avant. Consultez la notice pour le montage en rack.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de la charge. À pleine charge (2700 W), elle est d'environ 10 minutes. À mi-charge, elle peut atteindre 20-30 minutes.

Comment remplacer la batterie ?

La batterie est remplaçable à chaud (hot-swappable). Ouvrez le panneau avant, retirez l'ancienne batterie et insérez la nouvelle en respectant les polarités. Aucune coupure nécessaire.

Que faire si l'alarme sonore retentit ?

L'alarme indique soit une surcharge, soit une batterie faible, soit un défaut interne. Vérifiez la charge connectée et l'état de la batterie. Consultez le manuel pour les codes d'erreur.

Puis-je connecter l'Eaton EX 3000VA à mon ordinateur ?

Oui, via le port USB ou RS-232. Utilisez le logiciel Eaton Intelligent Power Manager pour la gestion et l'arrêt automatique.

Quelle est la garantie de l'appareil ?

Eaton offre généralement une garantie de 2 à 3 ans selon le pays. La batterie a une garantie de 1 à 2 ans. Vérifiez les conditions locales.

Comment nettoyer l'onduleur ?

Débranchez l'appareil et utilisez un chiffon sec et non pelucheux. N'utilisez jamais de solvants ou de produits liquides.

Puis-je utiliser l'onduleur sans batterie ?

Non, l'onduleur nécessite une batterie pour fonctionner en mode secours. Sans batterie, il ne peut pas fournir de puissance de backup.

Comment savoir si la batterie est défectueuse ?

Le voyant batterie clignote ou l'alarme retentit. Via le logiciel, vous pouvez consulter l'état de santé de la batterie. Remplacez-la si la capacité est inférieure à 80%.

Où trouver les pièces détachées ?

Contactez le service client Eaton ou un revendeur agréé. Les batteries et ventilateurs sont disponibles en ligne. Utilisez le numéro de modèle EX 3000VA 3U pour la commande.

MODE D'EMPLOI EX 3000VA 3U EATON

Manuel d'installation et d'utilisation

Pulsar Series

Nous vous remercions d'avoir choisi un produit EATON pour la sécurité de vos applications.

La gamme EX a été élaborée avec le plus grand soin.

Pour exploiter au mieux les performances de votre ASI (Alimentation Sans Interruption), nous vous conseillons de prendre le temps de lire ce manuel.

Avant l'installation de EX, lire le livret qui présente les consignes de sécurité à respecter. Suivre ensuite les instructions du présent manuel.

Nous vous invitons à découvrir l'offre de EATON ainsi que les options de la gamme EX en visitant notre site WEB : www.eaton.com, ou en contactant votre représentant EATON.

Respect de l'environnement

La société EATON s'est engagée dans une politique de protection et de préservation de l'environnement. Nos produits sont développés selon une démarche d'éco-conception.

Substances

Ce produit ne contient ni de CFC, ni de HCFC, ni d'amiante.

Emballage

Pour améliorer le traitement des déchets et faciliter le recyclage, séparez les éléments de l'emballage.

• Le carton est composé de plus de 50% de carton recyclé.
• Les sacs et sachets sont en polyéthylène.
• Les matériaux constituant l'emballage sont recyclables et marqués du symbole d'identification

Matériaux Abbréviation Numéro		dans le symbole
Polyéthylène Téraphthalate PET 01
Polyéthylène Haute Densité HDPE 02
Polyvinyle Chloride PVC 03
Polyéthylène Basse Densité LDPE 04
Polypropylène PP 05
Polystyrène PS 06

Suivre les règlementations locales en vigueur pour l'élimination de l'emballage.

Fin de vie

La société EATON s'est engagée à traiter les produits en fin de vie selon les règlementations locales.

EATON travaille avec des sociétés en charge de la collecte et de l'élimination de nos produits en fin de vie.

Produit

Le produit est composé de matériaux recyclables.

Son démantèlement et sa destruction doivent se faire en accord avec les règlementations locales en vigueur concernant les déchets.

Le produit en fin de vie doit être déposé dans un centre de traitement des déchets électriques et électroniques.

Batterie

Le produit contient des batteries au plomb qui doivent être traitées suivant les règlementations locales en vigueur concernant les batteries.

Pour suivre ces règlementations et éliminer la batterie de manière propre, il est possible de l'extraire du produit.

Introduction

Pictogrammes utilisés

Consignes à suivre impérativement.

Informations, conseils, aide.

Indication visuelle à observer.

Action à réaliser.

Signalisation sonore.

Les conventions adoptées pour représenter les voyants dans les illustrations sont les suivantes :

Voyant éteint.

Voyant allumé.

Voyant clignotant.

1. Présentation

1.2 Faces arrières....7 EX 2200 / 3000....7 EX EXB (module batterie optionnel)....7

1.3 Panneau d'affichage et de commande 7

2. Installation

2.1 Déballage et vérification du contenu 8

2.2 Installation en position tour 9

2.3 Installation en position rack 9

2.4 Ports de communication....10 Raccordement du port de communication RS232 ou USB (facultatif)....10 Installation des cartes de communication (option)....10

2.5 Raccordements avec un module FlexPDU (Power Distribution Unit)....11

2.6 Raccordements avec un module HotSwap MBP....11 Fonctionnement du module HotSwap MBP....12

2.7 Raccordements d'une ASI dépourvue de module FlexPDU ou HotSwap MBP .....12

3. Utilisation

3.1 Mise en service et fonctionnement normal....13

3.2 Fonctionnement sur batterie ....13

3.3 Retour du réseau électrique....14

3.4 Arrêt de l'ASI 14

3.5 Utilisation des fonctions de commande à distance de l'ASI....14

4. Personnalisation et accès aux mesures

4.1 Synoptique de l'afficheur 16

4.2 Accès aux mesures ....16

4.3 Personnalisation par le panneau de commande....16

4.4 Personnalisation par logiciel externe 17

5. Maintenance

5.1 Dépannage....18 Dépannage d'une ASI équipée d'un module HotSwap MBP....19

5.2 Remplacement du module batterie....19 Rappel sur les consignes de sécurité....19 Démontage du module batterie....19 Remontage du nouveau module batterie....20

5.3 Maintenance d'une ASI équipée d'un module HotSwap MBP 20

5.4 Centre de formation....21

6. Annexes

6.1 Spécifications techniques 22

6.2 Glossaire 23

1. Présentation

(3) Connecteur de reconnaissance automatique d'un module batterie supplémentaire

(4) Emplacement pour carte de communication optionnelle.

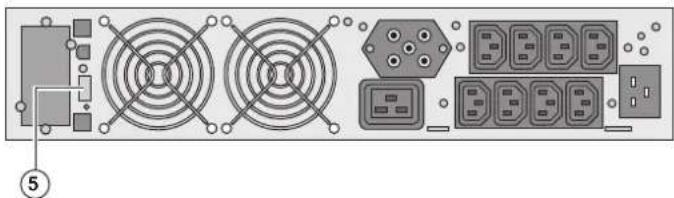

(5) Connecteur pour le raccordement d'une commande Marche/Arrêt distante et d'un arrêt d'urgence.

(6) Connecteur pour le raccordement d'un module batterie supplémentaire

(7) Prise 16A pour le raccordement des équipements

(8) 2 groupes de 2 prises programmables pour le raccordement des équipements

(9) Groupe de 4 prises pour le raccordement des équipements

(10) Prise pour le raccordement au réseau électrique d'alimentation

(11) Voyant de signalisation d'inversion phase/neutre du réseau électrique (SWF)

EX EXB (module batterie optionnel)

(12) Connecteurs pour le raccordement des modules batterie (vers l'ASI ou vers les autres modules batterie)

(13) Connecteurs de reconnaissance automatique des modules batterie

1.3 Panneau d'affichage et de commande

(20) Voyant équipements protégés

(21) Voyant de fonctionnement dégradé

(22) Voyant équipements non protégés

(23) Affichage alphanumérique

(24) Bouton d'abandon, de retour

(25) Bouton de défilement

(26) Bouton de validation

(27) Bouton de commande Marche/Arrêt (ON/OFF) de l'ASI et des prises de sortie

2. Installation

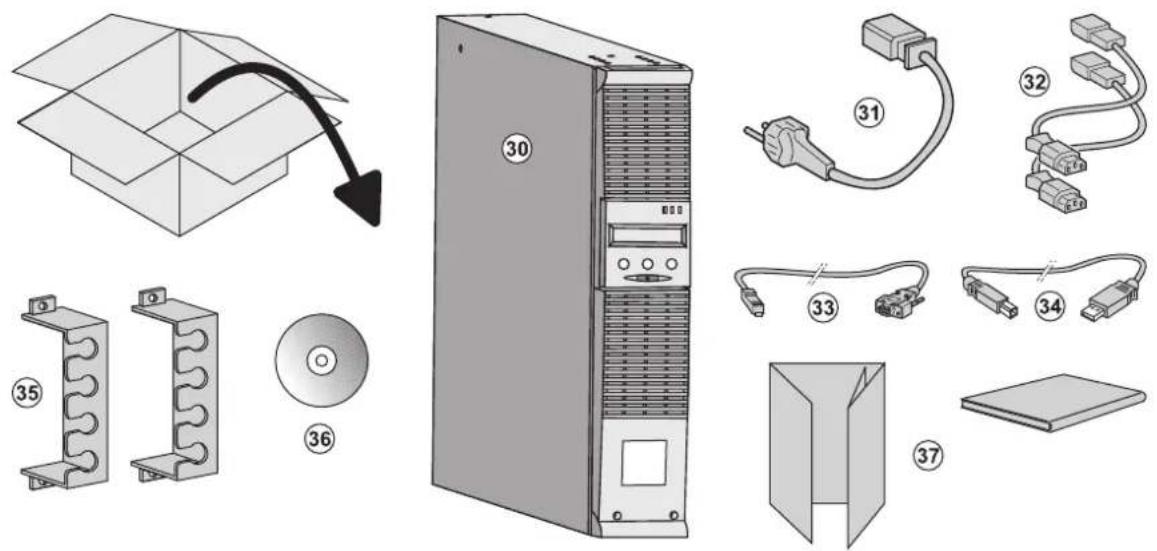

2.1 Déballage et vérification du contenu

(30) ASI EX 2200 / 3000 / 3000 XL.
(31) cordon de raccordement au réseau électrique.
(32) 2 cordons pour raccorder les équipements.
(33) Câble de communication RS232.
(34) Câble de communication USB.
(35) 2 systèmes de verrouillage des cordons d'alimentation des équipements.
(36) CD-ROM Solution-Pac.
(37) Documentation.

Éléments fournis selon la version ou en option :

(38) Kit de montage en armoire 19 pouces.
(39) 2 Pieds de maintien en position verticale (version 2U seulement).
(40) Module FlexPDU (option).
(41) Cordon de raccordement du module FlexPDU avec l'ASI.
(42) Carte de communication NMC (option).
(43) Module HotSwap MBP (option).
(44) Cordons de raccordement du module HotSwap MBP avec l'ASI.

Les emballages doivent être éliminés conformément aux règlementations en vigueur concernant les déchets. Ils portent des symboles de recyclage pour faciliter le tri.

2. Installation

2.2 Installation en position tour

Il est recommandé de monter le module batterie en premier, puis de monter le module de puissance au-dessus.

Suivre les étapes 1 à 4 pour le montage du module sur ses rails.

Les rails et le nécessaire de montage sont fournis par EATON.

2. Installation

2.4 Ports de communication

Raccordement du port de communication RS232 ou USB (facultatif)

Le port de communication RS232 et le port de communication USB ne peuvent fonctionner simultanément.

1 - Connecter le câble de communication

RS 232 (33) ou USB (34) sur le port série ou USB de l'équipement informatique.

2 - Connecter l'autre extrémité du câble de communication (33) ou (34) sur le port de communication USB (1) ou RS232 (2) de l'ASI.

L'ASI peut désormais dialoguer avec un logiciel d'administration, de personnalisation ou de sécurité EATON.

Installation des cartes de communication (en option)

Emplacement, à accès restreint, de la carte de communication.

Il n'est pas nécessaire d'arrêter l'ASI pour installer la carte de communication :

1 - Oter le plastron (4) de l'ASI fixé par des vis.
2 - Insérer la carte de communication dans l'emplacement prévu.
3 - Fixer le plastron de la carte à l'aide des vis.

2.5 Raccordements avec un module FlexPDU (Power Distribution Unit) (Option)

1 - Relier la prise d'entrée (10) de l'ASI au réseau électrique à l'aide du cordon (31) fourni.
2 - Relier la prise d'entrée réseau électrique du module FlexPDU (48) à la prise de sortie (7) de l'ASI à l'aide du cordon (41) fourni. Ce câble et ces prises sont repérés en rouge.
3 - Connecter les équipements sur les prises (45), (46) et (47) du module FlexPDU. Ces prises sont de type différent selon la version du module FlexPDU.
4 - Verrouiller les câbles en position avec les brides métalliques des prises.

2.6 Raccordements avec un module HotSwap MBP (Option)

Le rôle du module HotSwap MBP est de permettre la maintenance et éventuellement le remplacement de l'ASI sans affecter l'alimentation électrique des équipements connectés (fonction HotSwap).

1 - Relier la prise d'entrée (56) du module HotSwap MBP au réseau électrique à l'aide du cordon (31) fourni.
2 - Relier la prise d'entrée réseau électrique de l'ASI (10) à la prise "UPS Input" (55) du module HotSwap MBP, à l'aide du cordon (44) fourni. Ces câbles et prises sont repérés en bleu.
3 - Relier la prise de sortie de l'ASI (7) à la prise "UPS Output" (54) du module HotSwap MBP, à l'aide du cordon (44) fourni. Ces câbles et prises sont repérés en rouge.
4 - Connecter les équipements sur les prises de sortie (49) et (50) du module HotSwap MBP. Ces prises sont de type différent selon la version du module HotSwap MBP.

Attention : ne pas utiliser les prises de

sortie (8) et (9) de l'ASI pour alimenter les équipements, car dans ce cas la manoeuvre du commutateur (53) du module HotSwap MBP provoquera une coupure d'alimentation sur ces équipements. A cet effet nous conseillons de ne pas retirer le film protecteur des prises (8) et (9).

2. Installation

Fonctionnement du module HotSwap MBP

Le module commutateur rotatif (53) à 2 positions : Normal : les équipements sont alimentés par l'ASI. By-pass : les équipements sont alimentés par le réseau électrique.

Mise en service de l'ASI avec le module HotSwap MBP :

1 - Vérifier que l'ASI est raccordée correctement au module HotSwap MBP.

2 - Placer le commutateur (53) en position Normal.

3 - Mettre en marche l'ASI en appuyant sur le bouton Marche/Arrêt (27) sur la face avant de l'ASI.

Les équipements sont alors alimentés par l'ASI.

Le voyant (51) "UPS ON - OK to switch" s'allume sur le module HotSwap MBP.

Test du module HotSwap MBP

1 - Placer le commutateur (53) en position By-pass et vérifier que les équipements sont alors toujours alimentés.

2 - Remettre le commutateur (53) en position Normal.

2.7 Raccordement d'une ASI dépourvue de module FlexPDU ou HotSwap MBP

Vérifier que les indications portées sur la plaque d'identification située à l'arrière de l'appareil correspondent au réseau électrique d'alimentation et à la consommation électrique réelle des équipements.

1 - Connecter le cordon d'alimentation (31) fourni (250V - 16A) sur la prise (10), puis sur la prise du réseau électrique d'alimentation.

2 - Raccorder les équipements à l'ASI à l'aide des cordons (32).

Connector de préférence les équipements prioritaires sur les 4 prises (9) et les équipements non prioritaires sur les 4 prises (8) programmables par paire (1 et 2).

Connector les équipements de plus forte puissance sur la prise (7) qui peut délivrer un courant de 16A.

Pour pouvoir programmer l'arrêt des prises (8) en cours d'autonomie batterie et optimiser ainsi la durée de cette autonomie, il est nécessaire d'avoir accès au logiciel de communication EATON.

3 - Verrouiller le raccordement en fixant le système de maintien des câbles (35).

Nota : l'appareil recharge sa batterie dès qu'il est raccordé au réseau électrique, même sans appuyer sur le bouton (27).

Après la première mise sous tension, il faudra au moins 8 heures pour que la batterie puisse fournir l'autonomie nominale.

EX 3000 XL: il faut connecter au moins un module de batteries supplémentaire EXB à l'onduleur car ce dernier ne possède pas de batteries internes.

Voir le manuel d'installation des modules de batteries EXB (doc. n° 34008167) pour plus d'informations sur les connexions.

3. Utilisation

3.1 Mise en service et fonctionnement normal

Lors du premier démarrage, la présence du réseau électrique est indispensable pour détecter une éventuelle erreur de câblage. Par la suite, l'appareil pourra démarrer en absence du réseau électrique.

- Le buzzer émet un bip et tous les voyants s'allument simultanément. - Le buzzer émet ensuite 2 bips pendant l'auto-test, puis le bouton (27) reste allumé, signalant l'alimentation des prises de sortie.

Les équipements connectés sont protégés par l'ASI.

- Le voyant (20) est allumé.

Si le voyant (22) est allumé, un défaut est présent (voir chapitre "Anomalies").

En mode de fonctionnement normal, le bouton de défilement (25) permet de lire les mesures effectuées sur l'ASI (tension des réseaux électriques AC Normal et AC By-pass, mode de fonctionnement, capacité de la batterie et numéro de série de l'ASI).

Personnalisation de l'ASI

Si une personnalisation spécifique de l'ASI est envisagée, il est recommandé d'entrer dans le mode de personnalisation de l'ASI à cette étape.

Ce mode est accessible par les boutons du panneau de commande ou par le logiciel Personal Solution-Pac pour Windows inclu dans le CD-ROM Solution-Pac de EATON.

3.2 Fonctionnement sur batterie

Passage sur batterie

Les équipements connectés continuent à être alimentés par l'ASI quand le réseau électrique n'est plus disponible. L'énergie fournie provient de la batterie.
- Les voyants (20) et (21) sont allumés.
L'alarme sonore émet un bip toutes les 10 secondes.

Les équipements connectés sont alimentés à partir de la batterie.

L'afficheur indique l'autonomie batterie restante.

Seuil de préalarme de fin d'autonomie batterie

• Les voyants (20) et (21) sont allumés.
• L'alarme sonore émet un bip toutes les 3 secondes.

L'autonomie batterie restante est faible.

Fermer toutes les applications des équipements connectés car l'arrêt automatique de l'ASI est imminent.

3. Utilisation

Fin d'autonomie batterie

• Tous les voyants sont éteints.
  ▶ L'alarme sonore est silencieuse.

L'ASI est arrêtée complètement.

3.3 Retour du réseau électrique

Après la coupure, l'ASI redémarre automatiquement au retour du réseau électrique (à moins que cette fonction n'ait été désactivée via la personalisation de l'ASI) et les équipements sont à nouveau alimentés.

3.4 Arrêt de l'ASI

Presser le bouton (27) plus de 2 secondes.

Les équipements connectés à l'ASI ne sont plus alimentés.

3.5 Utilisation des fonctions de commande à distance de l'ASI

EX dispose au choix de deux dispositifs de commande à distance.

▶ RPO : c'est une fonction d'arrêt à distance de l'ASI (Remote Power Off) qui permet de mettre hors tension l'ensemble des équipements connectés à l'ASI par un contact utilisateur déporté.

Le redémarrage de l'ASI nécessite une intervention manuelle.

▶ ROO : c'est une fonction de marche/arrêt à distance de l'ASI (Remote ON/OFF) qui permet d'avoir l'action du bouton (27) déportée.

Ces fonctions sont obtenues par l'ouverture du contact que l'on raccorde entre les broches appropriées du connecteur (5) sur la face arrière de l'ASI (voir figures ci-après).

Raccordement et test des commandes à distance

1 - Vérifier que l'ASI est en position arrêt et que le réseau électrique d'alimentation est déconnecté.

2 - Oter le connecteur (5) en dévissant les vis.
3 - Raccorder un contact sec isolé, de type normalement fermé (60 Vdc / 30 Vac max, 20 mA max, section de câble de 0,75 mm²) entre les deux broches du connecteur (5), voir figure.

3. Utilisation

Contact fermé : mise en marche de l'ASI (ASI raccordée au réseau et réseau présent)

Nota : la commande Marche/Arrêt locale par le bouton (27) reste prioritaire par rapport à la commande à distance.

Contact ouvert : arrêt de l'ASI

Pour revenir en fonctionnement normal, désactiver le contact externe d'arrêt à distance et redémarrer l'ASI par le bouton (27).

4 - Embrocher le connecteur (5) à son emplacement sur la face arrière de l'ASI.
5 - Raccorder et redémarrer l'ASI selon les procédures décrites précédemment.
6 - Activer le contact externe d'arrêt à distance pour tester la fonction.

Attention : ce connecteur doit être exclusivement relié à des circuits de niveau TBTS (Très Basse Tension de Sécurité).

4. Accès aux mesures et personnalisation

4.1 Synoptique de l'afficheur

4.2 Accès aux mesures

L'appui successif sur le bouton de défilement (25) permet d'accéder aux états et alarmes éventuelles, ainsi qu'aux mesures de tension, de courant, de fréquence, de puissance fournie, et d'autonomie batterie.

4.3 Personnalisation par le panneau de commande

• Presser successivement le bouton de défilement (25) pour accéder au menu de personnalisation.
• Le bouton de validation (26) permet d'accéder aux différents choix.
• Enfin, confirmer votre choix en pressant à nouveau le bouton de validation (26).

Personnalisation locale

Fonction Personnalisation usine Autres choix
Langage Anglais Français, Espagnol, Allemand, Italien, Néerlandais
Alarme sonore Active Inactive

4. Accès aux mesures et personnalisation

Personnalisation de la sortie

Fonction	Personnalisation usine	Autres choix	Commentaires
Tension de sortie (1)	230 Volts AC 200/208/220	240 Volts AC
Convertisseur de fréquence (1)	Inactive Active Les équipements connectés ne		sont jamais transférés sur By-pass
Fréquence de sortie (1)	Sélection automatique 50	/60 Hz Sélectionnable par l'utilisateur uniquement si la fonction convertisseur de fréquence est active
Transfert sur réseau électrique AC By-pass (1)	Si le réseau électrique AC By-pass est en tolérance	Si le réseau électrique AC By-pass est hors tolérance
Niveau de surcharge (1)	102% 50 / 70% Alarme en cas de dépassement de		seuil

(1) Ces paramètres ne sont modifiables que si l'ASI est en position OFF.
Les commentaires détaillés sont disponibles dans le logiciel Personal Solution-Pac.

Personnalisation Marche/Arrêt (ON/OFF)

Fonction	Personnalisation usine	Autres choix	Commentaires
Démarrage sur batterie Active Inactive
Redémarrage automatique	Active Inactive Redémarrage automatique de l'ASI		au retour du réseau électrique
Economie d'énergie Inactive Active Si fonction active : arrêt			automatique de l'autonomie batterie sur niveau de puissance <5%
Détection d'inversion phase/neutre (SWF)	Inactive Active Si fonction active : l'ASI reste en		position OFF si il y a détection d'inversion phase/neutre

Personnalisation batterie

Fonction	Personnalisation usine	Autres choix	Commentaires
Test de la batterie Chaque semaine Pas de test / journalier / mensuel
Choix des autonomies batterie	Détection automatique du nombre de modules batterie	De 65 à 400 Ah
Protection de la batterie contre les décharges profondes	Active Inactive Si fonction inactive : perte de la garantie EATON

4.4 Personnalisation par logiciel externe

• Insérer le CD ROM Solution-Pac dans votre lecteur.
  ▶ Sur le premier écran du navigateur, sélectionner "Solution Point à Point" et suivre les instructions pour installer le logiciel Personal Solution-Pac.
• Sélectionner ensuite "Configuration", puis "Configuration avancée" et "Paramètres onduleur".

Noter que les versions Linux/Unix/MacOS du logiciel Personal Solution-Pac n'incluent pas cette possibilité.

5. Maintenance

5.1 Dépannage

Si le voyant (21) ou (22) est allumé, il y a une anomalie de fonctionnement ou une alarme. Utiliser le bouton d'abandon (24) pour arrêter l'alarme sonore.

	Symptôme Diagnostic Remède
1 L'ASI ne démarre pas, l'afficheur alphanumérique indique : COLD START NOK CHECK AC WIRING		Le réseau électrique est absent ou raccordé à la sortie de l'ASI.	Vérifier que l'ASI est raccordée correctement au réseau électrique.
2	Le voyant (22) est allumé, et le voyant SWF (11) est allumé sur la face arrière de l'ASI.L'afficheur alphanumérique indique : INV PHASE/NEUTR CONTROLLER CONNEX	Inversion de phase du réseau d'alimentation. L'ASI reste à l'arrêt.	Pour les réseaux électriques de type neutre à la terre, pour corriger le câblage : débrancher et tourner la prise réseau de 180° (type DIN-SCHUKO), ou faire appel à un électricien pour modifier le raccordement.Pour tout autre type de réseau, désactiver la détection.
3	Le voyant (22) est allumé, l'afficheur alphanumérique indique : PAS DE BATTERIE CONTROLLER CONNEX	La batterie est mal raccordée. Vérifier le raccordement de la batterie (voir §5.2, Remplacement du module batterie).
4 Le voyant (22) est allumé, l'afficheur alphanumérique indique : DEFAUT BATTERIE CONTACTER SAV		Un défaut a été constaté sur la batterie.	Procéder au remplacement de la batterie (voir §5.2, Remplacement du module batterie).Faire appel au service après vente.
5 Le voyant (21) est allumé, l'afficheur alphanumérique indique : ALARME SURCHARGE REDUIRE CHARGE		Le taux de charge dépasse le niveau de surcharge paramétré, ou dépasse la capacité de l'ASI.	Vérifier la puissance absorbée par les équipements raccordés et déconnecter les équipements non prioritaires. Vérifier le niveau de surcharge paramétré.
6 Le voyant (22) est allumé, l'afficheur alphanumérique indique : NON PROTEGE SURCHARGE SORTIE		L'ASI est en surcharge. Les équipements raccordés sont directement alimentés par le réseau électrique via le By-pass.	Vérifier la puissance absorbée par les équipements raccordés et déconnecter les équipements non prioritaires.
7 Le voyant (22) est allumé, l'afficheur alphanumérique indique : REDUIRE CHARGE REDEMARRER ASI		Suite à des surcharges répétitives, l'ASI est bloquée en position By-pass. Les équipements raccordés sont directement alimentés par le réseau électrique.	Vérifier la puissance absorbée par les équipements raccordés et déconnecter les équipements non prioritaires.Arrêter et redémarrer l'ASI pour revenir au fonctionnement normal.
8 Le voyant (22) est allumé, l'afficheur alphanumérique indique : DEFAUT SURCHARGE REDUIRE CHARGE		L'ASI s'est arrêtée automatiquement pour cause de surcharge importante.	Vérifier la puissance absorbée par les équipements raccordés et déconnecter les équipements non prioritaires.
9 Le voyant (22) est allumé, l'afficheur alphanumérique indique : COUR-CIRC CHARGE CONTROLLER CONNEX		L'ASI s'est arrêtée automatiquement pour cause de court-circuit en sortie de l'ASI.	Vérifier l'installation en sortie de l'ASI (câblage, équipement en défaut).
10 Le voyant (22) est allumé, l'afficheur alphanumérique indique : DEFAUT INTERNE CONTACTER SAV		L'ASI présente un défaut interne. Deux cas possibles:Les équipement raccordés sont toujours alimentés, mais directement par le réseau électrique via le By-pass,les équipement raccordés ne sont plus alimentés.	Faire appel au service après vente.
11 L'afficheur alphanumérique indique : ARRET A DISTANCE RPO		L'action du contact «Arrêt d'urgence» (RPO) a provoqué l'arrêt de l'ASI.	Remettre le contact en position normale, et appuyer sur le bouton ON/OFF pour redémarrer.

Dépannage d'une ASI équipée d'un module HotSwap MBP

	Symptôme Diagnostic Remède
	ents raccordés ne sont pas alimentés lorsque le commutateur rotatif (49) du module HotSwap MBP est en position By-pass.	Les équipements sont raccordés en sortie de l'ASI au lieu d'être raccordés sur le module HotSwap MBP.Le cordon du réseau électrique d'alimentation est raccordé en entrée de l'ASI au lieu d'être raccordé sur le module HotSwap MBP.	Vérifier le câblage entre l'ASI et le module HotSwap MBP (voir §2.6).
13	Les équipements raccordés ne sont pas alimentés lorsque le commutateur rotatif (49) du module HotSwap MBP est en position Normal.	L'ASI est à l'arrêt.Le câblage n'est pas conforme entre l'ASI et le module HotSwap MBP.	Démarrer l'ASI.Vérifier le câblage entre l'ASI et le module HotSwap MBP (voir §2.6).
14	Les équipements raccordés ne sont pas alimentés en cas de coupure du réseau électrique.	Le commutateur rotatif (49) du module HotSwap MBP est en position By-pass.Le câblage n'est pas conforme entre l'ASI et le module HotSwap MBP.	Mettre le commutateur rotatif (49) du module HotSwap MBP en position Normal.Vérifier le câblage entre l'ASI et le module HotSwap MBP (voir §2.6).

En cas de défaut entraînant l'arrêt de l'ASI, appuyer sur le bouton Marche/Arrêt (27) pour acquitter le défaut.

5.2 Remplacement du module batterie

Rappel sur les consignes de sécurité :

La batterie présente un risque d'électrocution et un courant de court-circuit élevé. Les précautions suivantes doivent être prises pour toute intervention sur les éléments batterie :

• Oter des mains montres, bagues, alliances, bracelets ou tout autre objet métallique,
  ▶ Utiliser des outils dont le manche est isolé.

Démontage du module batterie

A - Dévisser la partie gauche de la face avant fixée par 2 vis. B - Retirer cette partie.

C - Débrancher le bloc batterie en séparant les 2 connecteurs (ne jamais tirer sur les câbles).

5. Maintenance

D - Enlever le capot métallique de protection batterie fixé par 2 vis.

E - Extraire le bloc batterie en tirant sur la languette plastique et procéder à son remplacement.

Remontage du nouveau module batterie

Réaliser les opérations décrites ci-dessus en sens inverse.

Pour préserver la sécurité et le même niveau de performance, utiliser des éléments batterie fournis par EATON.
- Veillez à bien enfoncer les parties mâles et femelles du connecteur lors du raccordement.

5.3 Maintenance d'une ASI équipée d'un module HotSwap MBP

Le rôle du module HotSwap MBP est de permettre la maintenance et éventuellement le remplacement de l'ASI sans affecter l'alimentation électrique des équipements connectés (fonction HotSwap).

Maintenance :

1 - Placer le commutateur (53) en position By-pass : le voyant rouge du module
HotSwap MBP s'allume pour indiquer que les équipements sont alimentés directement par le réseau électrique.
2 - Arrêter l'ASI en appuyant sur le bouton Marche/Arrêt (27) sur la face avant de l'ASI : le voyant (51) "UPS ON - OK to switch" s'éteint, l'ASI peut alors être déconnectée et remplacée.

Retour en fonctionnement normal :

1 - Vérifier que l'ASI est raccordée correctement au module HotSwap MBP.

2 - Mettre en marche l'ASI en appuyant sur le bouton Marche/Arrêt (27) sur la face avant de l'ASI : le voyant (51) "UPS ON - OK to switch" s'allume sur le module

HotSwap MBP (sinon il y a erreur de raccordement du module HotSwap MBP avec l'ASI).

3 - Mettre le commutateur (53) en position Normal : le voyant rouge du module

HotSwap MBP s'éteint.

5.4 Centre de formation

Pour maîtriser l'exploitation de votre appareil EATON et intervenir au premier niveau, nous mettons à votre disposition un programme complet de formations techniques en langues anglaise et française.

Pour plus d'informations, consulter notre site internet : www.eaton.com

6. Annexes

6.1 Spécifications techniques

	EX 2200 EX 3000		EX 3000 XL	EX EXB
Puissance de sortie 2200 VA	(1) /1980 W	3000 VA (2) /2700 W (3)	3000 VA (2) /2700 W (3)
Réseau électrique d'alimentationTension d'entrée nominalePlage de tension d'entréeFréquenceFacteur de puissanceCourant de fuite	Monophasée 230 V110 / 140 / 200 V à 284 V (4) 50/60 Hz (auto-sélection)>0,95<2 mA
Sortie utilisationTensionFréquenceDistorsion harmoniqueCapacité de surchargeCourant	Monophasée 230 V ± 3% (5) 50/60 Hz ± 0,5% (6) <4% sur charge linéaire,<6% sur charge non linéaire102% permanent, 105% 20s, >130% 1,5s
	9,6 A (7)	13 A (8)
Batterie 6 x 12V - 7 Ah,	au plomb,étanche,sans entretien	6 x 12V - 9 Ah,au plomb,étanche,sans entretien	sans batterie interne	2 chaines de 6 x 12V - 9 Ah,au plomb,étanche, sans entretien
EnvironnementTempérature de fonctionnementHumiditéTempérature de stockageAltitudeNiveau de bruit	O°C à 40°C20% à 90% (sans condensation)-25°C à 40°C1000 m
	<46 dBA <50 dBA

(1) Selon la tension de sortie sélectionnée parmi 200 V / 208 V / 220 V / 230 V / 240 V, la puissance de sortie est de 1980 VA / 1980 VA / 2200 VA / 2200 VA / 2200 VA.

(2) Selon la tension de sortie sélectionnée parmi 200 V / 208 V / 220 V / 230 V / 240 V, la puissance de sortie est de 2700 VA / 2700 VA / 3000 VA / 3000 VA / 3000 VA.

(3) Puissance de sortie de 2700 W en standard et de 2400 W avec un module EXB.

(4) Valeurs données à 33% / 66% / 100% de la puissance de l'ASI.

(5) Ajustable parmi 200 V / 208 V / 220 V / 230 V / 240 V par le logiciel UPS Config.

(6) Mode convertisseur de fréquence programmable par le logiciel UPS Config.

(7) Selon la tension de sortie sélectionnée parmi 200 V / 208 V / 220 V / 230 V / 240 V, le courant maximal de sortie est de 9,9 A / 9,5 A / 10 A / 9,6 A / 9,2 A.

(8) Selon la tension de sortie sélectionnée parmi 200 V / 208 V / 220 V / 230 V / 240 V, la puissance de sortie est de 13,5 A / 13 A / 13,6 A / 13 A / 12,5 A.

6.2 Glossaire

AC By-pass	Voie dérivée du réseau électrique d'alimentation, commandée par l'ASI et permettant une alimentation directe des équipements par le réseau électrique en cas de surcharge ou de dysfonctionnement de l'onduleur.
AC Normal Il s'agit du réseau électrique d'alimentation normal de l'ASI.
ASI Alimentation Sans Interruption.
Autonomie	Temps pendant lequel les équipements sont alimentés par l'ASI fonctionnant sur batterie.
Convertisseur de fréquence	Fonction permettant de convertir la fréquence du réseau électrique entre l'entrée et la sortie de l'ASI (50 Hz -> 60 Hz ou 60 Hz -> 50 Hz).
Décharge profonde	Décharge de la batterie au delà de la limite permise occasionnant des dommages irréversibles sur la batterie.
Démarrage sur batterie	Permet la mise sous tension des équipements connectés à l'ASI en absence du réseau électrique d'alimentation. L'ASI fonctionne alors sur batterie uniquement.
Equipements Appareils ou dispositifs raccordés en sortie de l'ASI.
FlexPDU	Module de prises de sortie ASI pour installation dans une baie. Il existe différents types de modules correspondant à différents type de prises.
HotSwap MBP	Module de dérivation manuelle de l'ASI en vue d'une maintenance. Il existe différents types de modules correspondant à différents type de prises.
Marche/Arrêt onduleur par logiciel	Permet d'autoriser ou d'interdire au logiciel de protection des systèmes informatiques le déclenchement de séquences Marche/Arrêt de l'ASI.
Personnalisation	Programmation de certains paramètres différente de la configuration standard de sortie usine. Certaines fonctions de l'ASI peuvent être modifiées par le logiciel Personal Solution-Pac afin de mieux satisfaire vos besoins.
Prises programmables	Prises pouvant être délestées automatiquement pendant l'autonomie batterie (temporisation d'ouverture programmable par le logiciel Personal Solution Pac). L'ASI comporte deux groupes de deux prises programmables.
Seuil de préalarme de fin d'autonomie batterie	Il s'agit d'un seuil du niveau de tension batterie permettant de détecter la fin prochaine de l'autonomie batterie et prendre alors les disposition imposées par la coupure prochaine de tension sur les équipements.
Taux de charge	Rapport de la puissance consommée par les équipements connectés à l'ASI sur la puissance maximale que peut fournir l'ASI.
Test de la batterie	Test interne à l'ASI permettant de vérifier l'état de la batterie.
