EX RT 7 3:1 Network - Alimentación ininterrumpida EATON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Alimentación ininterrumpida (SAI) en línea de doble conversión
Marca	Eaton
Modelo	EX RT 7 3:1 Network
Potencia aparente	7000 VA
Potencia activa	6300 W
Topología	Doble conversión (VFI-SS-111)
Entrada	Trifásica (3 fases + neutro)
Salida	Monofásica (fase + neutro)
Forma de onda de salida	Sinusoidal pura
Baterías internas	Sí, reemplazables en caliente
Autonomía típica (plena carga)	Aproximadamente 7 minutos
Comunicación de red	Tarjeta de red integrada (SNMP/Web)
Pantalla	Pantalla LCD retroiluminada
Dimensiones (An x Pr x Al)	440 x 680 x 130 mm (formato rack 3U)
Peso	Aproximadamente 60 kg
Temperatura de funcionamiento	0 °C a 40 °C
Humedad relativa	0 % a 95 % (sin condensación)
Nivel sonoro a 1 m	≤ 50 dB(A)
Mantenimiento y limpieza	Limpiar el polvo de las rejillas de ventilación con un paño seco; no usar líquidos
Seguridad	Parada de emergencia (EPO); conexión a tierra obligatoria
Piezas de repuesto disponibles	Baterías, ventiladores, tarjetas de comunicación
Reparabilidad	Módulos reemplazables por un técnico cualificado

Preguntas frecuentes - EX RT 7 3:1 Network EATON

¿Cuál es la potencia nominal del Eaton EX RT 7 3:1 Network?

La potencia nominal es de 7000 VA (6300 W) en salida monofásica.

¿Este modelo acepta una entrada trifásica?

Sí, la entrada es trifásica (3 fases + neutro) y la salida es monofásica.

¿Cómo conectar el SAI a la red eléctrica?

La instalación debe ser realizada por un electricista cualificado. Respete los esquemas de cableado proporcionados en el manual.

¿Cuál es la autonomía típica de la batería?

A plena carga (7000 VA), la autonomía es de aproximadamente 7 minutos. Aumenta con una carga más baja.

¿Las baterías son reemplazables en caliente?

Sí, las baterías internas son reemplazables en caliente (hot-swap) sin cortar la carga protegida.

¿Cómo supervisar el SAI de forma remota?

El SAI integra una tarjeta de red con interfaz web y protocolo SNMP para supervisión remota.

¿Qué hacer en caso de sobrecarga?

El SAI pasa a bypass automático si la carga supera la capacidad. Reduzca la carga o desconecte equipos no críticos.

¿Cómo limpiar el SAI?

Utilice un paño seco para quitar el polvo de las rejillas de ventilación. Nunca use líquidos o solventes.

¿Cuáles son los indicadores y alarmas sonoras?

La pantalla LCD muestra el estado del SAI. Los pitidos sonoros indican una alarma (batería baja, fallo, etc.).

¿Dónde encontrar piezas de repuesto?

Contacte a un distribuidor autorizado de Eaton o al servicio de soporte para pedir baterías, ventiladores o tarjetas de comunicación.

MANUAL DE USUARIO EX RT 7 3:1 Network EATON

Manual de instalación y de utilización

Introducción

Le agradecemos que haya seleccionado un producto EATON para la seguridad de sus equipos.

La gama EX RT ha sido fabricada con el más amplio cuidado.

Para aprovechar al máximo las prestaciones de su SAI (Sistema de Alimentación Ininterrumpida), le recomendamos que lea cuidadosamente este manual.

Precaución: EX RT es un producto de clase A. En un entorno doméstico, puede causar interferencias de radio. En este caso, el usuario podrá tomar medidas complementarias.

Si el aparato debe instalarse en entornos de sobretensión III o IV, prever una protección adicional contra las sobretensiones aguas arriba del aparato.

Le invitamos a que descubra la oferta de EATON, así como las opciones de la gama EX RT visitando nuestro sitio web: www.eaton.com o poniéndose en contacto con su representante EATON.

Respeto del medio ambiente

EATON está atento a los efectos que sus productos pudiesen causar en el medio ambiente. Para ello, respeta un procedimiento de diseño ecológico durante el ciclo de vida de EX RT: diseño, utilización y reciclado.

Utilización de este documento

La búsqueda de información se efectúa principalmente de dos maneras:

por el sumario, ●

por el índice. ●

Convenciones de los pictogramas

Respetar imperativamente estas consignas.

Información, consejos ayuda.

Señalización visual a observar.

Acción a realizar.

Señalización acústica.

Los convenios adoptados para representar los indicadores luminosos en las ilustraciones son los siguientes:

Indicador apagado.

Indicador encendido.

Indicador intermitente.

1. Presentación

1.1 Posiciones estándares ....5 Posición torre ....5 Posición rack ....5

1.2 Caras traseras ....6 Módulo de potencia EX RT 5/7/11 ....6 Módulo de batería EX RT EXB 7/11 ....6

1.3 Tablero de visualización y de mando 7

1.4 Opciones ....7 Kits de montaje en rack ....7 Transformador de aislamiento galvánico o de adaptación para esquemas de enlace a tierra ....8

Extensiones de batería para autonomías de la batería de 60 minutos máximo. ..... 9

Módulo CLA (Cargador de larga autonomía) para autonomías de 2 a 8 horas ..... 9

Sistema de ensamblaje de los módulos en carro 10

Módulo de batería equipado con parada de emergencia (REPO) 10

Cable para módulo de batería separado (1,8 m) 10

2. Instalación

2.1 Desembalaje y comprobación del contenido .... 11 Módulo de potencia .... 11 Módulo de batería .... 11

2.2 Instalación en posición torre 12

2.3 Instalación en posición rack ....13 Modificación de la orientación del logotipo y del tablero de mando ....13 Montaje en rack del módulo de batería (se necesitan carriles opcionales) ....13 Montaje en rack de los módulos batería y potencia (se necesitan carriles opcionales)....14

2.4 Puertos de comunicación ..... 16 Conexión del puerto de comunicación RS232 ..... 16 Características del puerto de comunicación por relé ..... 16 Paro de emergencia ..... 17 Conexión de la parada de emergencia ..... 17 Instalación de las tarjetas de comunicación (opcional, estándar en la versión Network pack)..... 17

2.5 Selección de la instalación según el Esquema de enlace a tierra (EET) ..... 18 SAI con redes de entrada AC Normal y AC Bypass comunes ..... 18 SAI con redes de entrada AC Normal y AC Bypass separadas ..... 18 SAI con redes de entrada AC Normal y AC Bypass separadas y procedentes de diferentes fuentes ..... 19 Convertidor de frecuencia (sin red de entrada AC Bypass) ..... 19 Redundancia de socorro ..... 19

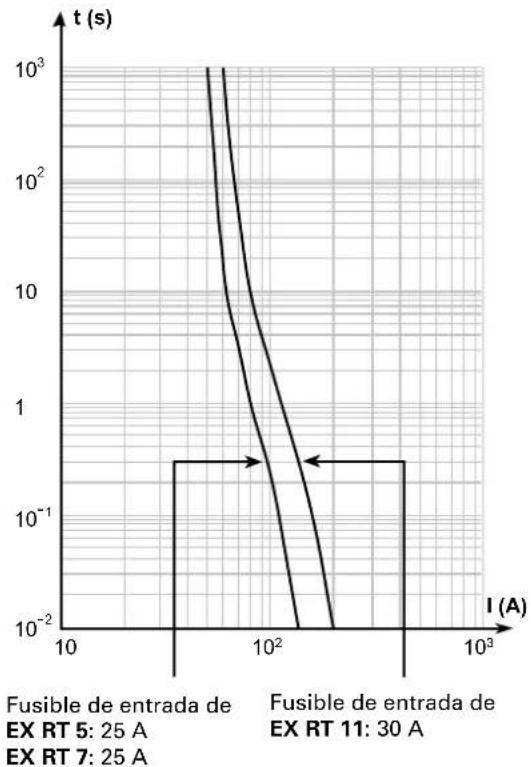

2.6 Organos de protección y secciones de cables recomendados .... 20 Protección aguas arriba recomendada .... 20 Protección aguas abajo recomendada .... 20 Secciones de cables recomendadas .... 20

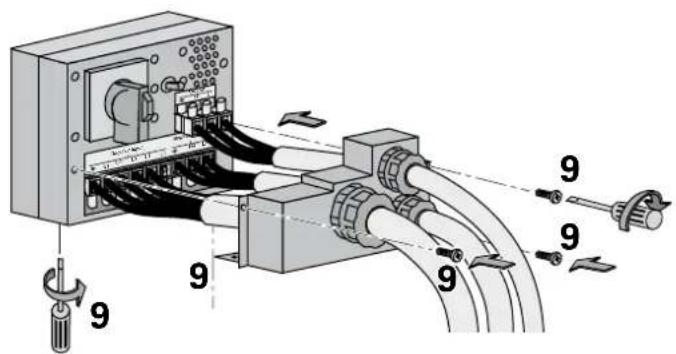

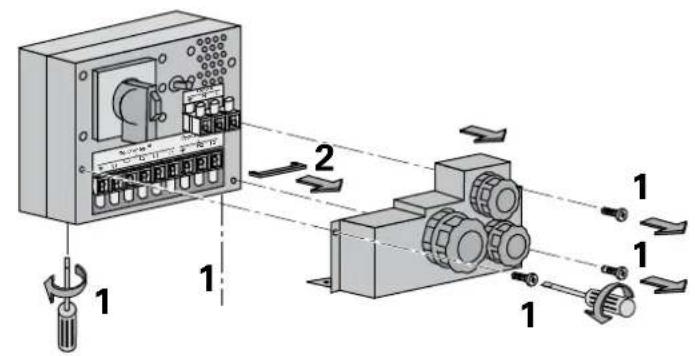

2.7 Conexión de los cables de potencia de entrada y salida ..... 21 Conexión de un SAI con redes de entrada AC Normal y AC Bypass comunes .... 21 Conexión de un SAI con redes de entrada AC Normal y AC Bypass separadas .... 22 Conexión del convertidor de frecuencia ..... 23 Conexión de los cables de la batería ..... 24 Conexión del transformador de aislamiento galvánico..... 24 Conexión del módulo Cargador de Larga Autonomía (CLA) ..... 25

Sumario

3. Utilización

3.1 Puesta en servicio inicial 26

Personalización del SAI 26

Personalización mediante el tablero de mando 26

Personalización mediante software exterior 27

3.2 Secuencia de inicio del SAI 27

3.3 Modos de funcionamiento 28

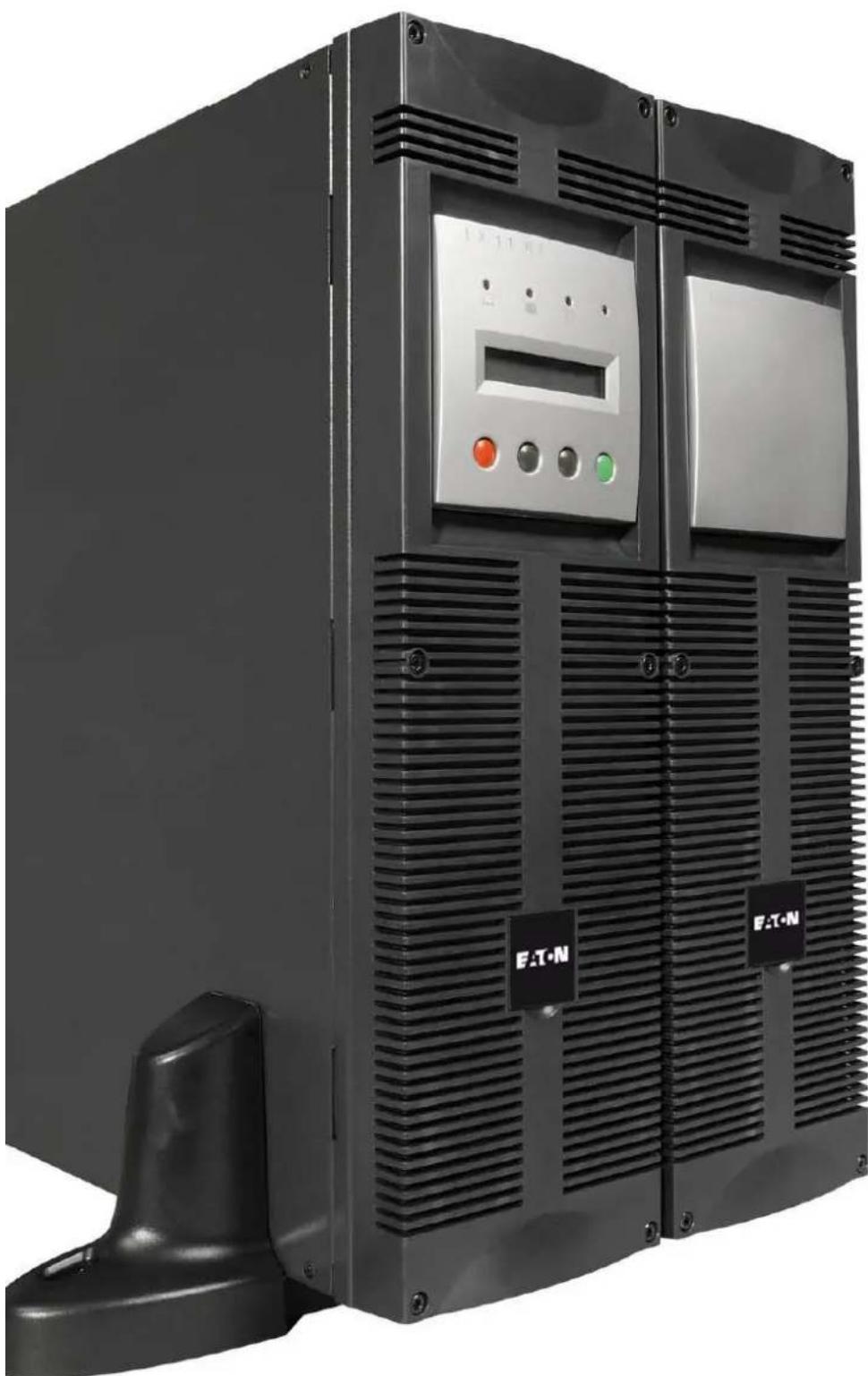

Modo normal (doble conversión) 28

Modo Eco 28

3.4 Funcionamiento con batería 29

Cambio a batería 29

Umbral de prealarma de fin de autonomía 29

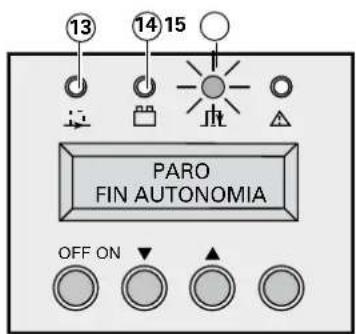

Fin de autonomía de la batería 29

3.5 Retorno de la red AC Normal 29

3.6 Parada del SAI 30

4. Mantenimiento

4.1 Anomalías 31

4.2 Reemplazo del módulo de potencia 32

Desconexión del módulo de potencia 32

Conexión del módulo de potencia 33

4.3 Reemplazo del módulo de batería 33

Desconexión del módulo de batería 33

Conexión del módulo de batería 33

4.4 Centro de formación 34

5. Anexos

5.1 Características técnicas ...... 35

Características eléctricas ......35

Características térmicas 38

5.2 Glosario 38

1. Presentación

Módulo de potencia (EX RT 5/7/11)

	Dimensiones en mm (altura x ancho x prof.)
EX RT 5EX RT 7EX RT 11EX RT EXB 7EX RT EXB 11	444 x 131 x 635

	Pesos en kg
EX RT 5EX RT 7	22,5
EX RT 11 27,5
EX RT EXB 7 6	4,5
EX RT EXB 11	68,5

Módulo de batería (EX RT EXB 7/11)

Posición rack
Módulo de potencia (EX RT 5/7/11)

Módulo de batería (EX RT EXB 7/11)

1. Presentación

1.2 Caras traseras

Módulo de potencia EX RT 5/7/11

① Emplazamiento para tarjeta de comunicación.
② Puerto de comunicación por relé.
③ Puerto de parada de emergencia distante (REPO).
④ Conexión de la detección automática de los módulo(s) de batería.
⑤ Puerto de comunicación RS232.
⑥ Conexión de los cables de potencia entre los módulos de batería y el SAI.
⑦ Conmutador manual de Bypass.
⑧ Bornes de salida para las aplicaciones conectadas.

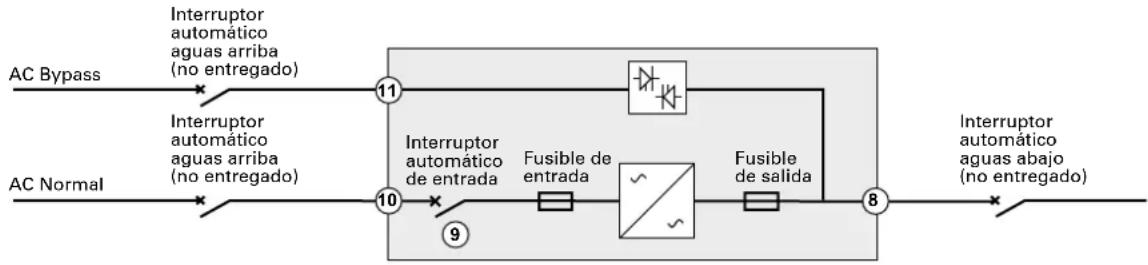

⑨ Interruptor automático de la red de entrada AC Normal.
⑩ Bornes de la red de entrada AC Normal.
⑪ Bornes de la red de entrada AC Bypass.

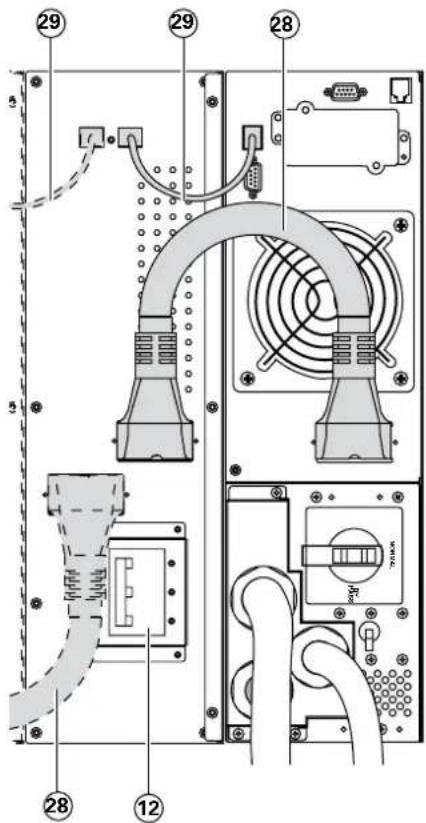

Módulo de batería EX RT EXB 7/11

④ Conexión de la detección automática de los módulo(s) de batería.
⑥ Conexión de los cables de potencia entre módulos batería y el SAI.
⑫ Interruptor automático de protección de la batería.

1. Presentación

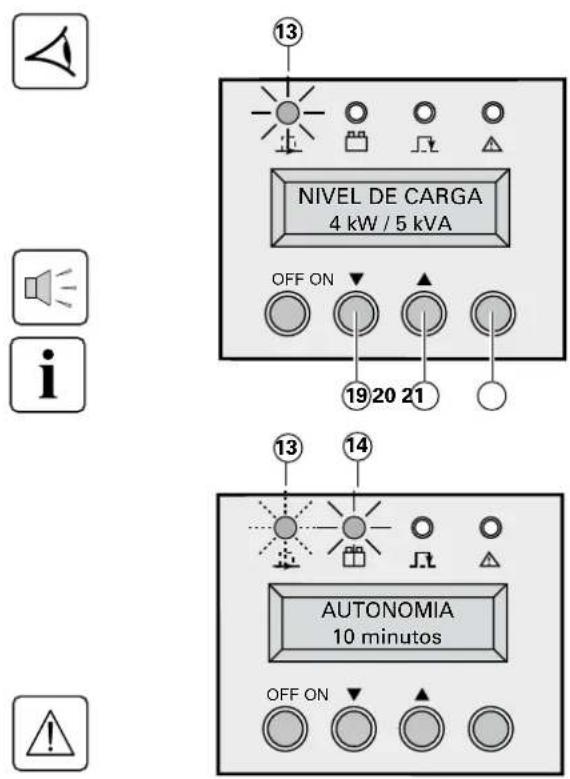

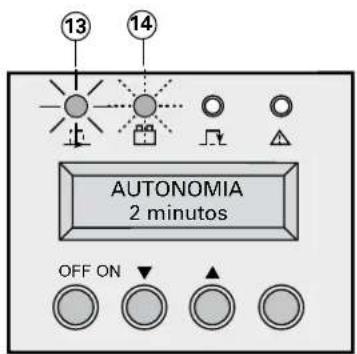

1.3 Tablero de visualización y de mando

⑬ Indicador de aplicaciones protegidas.
⑭ Indicador de funcionamiento con batería.
⑮ Indicador de funcionamiento en Bypass.
16 Indicador de presencia de defecto.
⑰ Visualización alfanumérica.
18 Botón de parada del SAI.
⑲⑳ Botones de funciones (avance hacia abajo y hacia arriba).
21 Botón de puesta en funcionamiento del SAI (o tecla de función del visualizador en modo de personalización).

1.4 Opciones

Kits de montaje en rack

Carriles telescópicos y accesorios para el montaje del módulo de potencia en rack de 19" (Referencia 68001)

⑳ Escuadras de jación frontales del módulo en los montantes laterales del bastidor.
23 Sistema de jación trasera para el transporte en el bastidor.

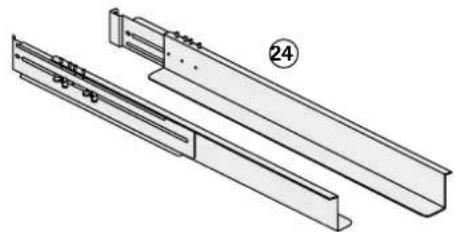

24 Carriles telescópicos de 639 a 1005 mm de longitud que soportan el módulo.
25 Sistema de jación de la caja de entradas/salida.

Carriles telescópicos y accesorios para el montaje del módulo de batería en rack de 19" (Referencia 68002)

22 Escuadras de jación frontales del módulo en los montantes laterales del bastidor.
23 Sistema de jación trasera para el transporte en el bastidor.
24 Carriles telescópicos de 639 a 1005 mm de longitud que soportan el módulo.

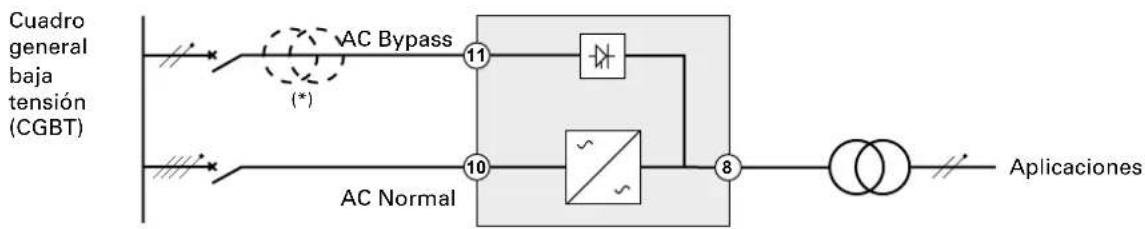

Transformador de aislamiento galvánico o de adaptación para esquemas de enlace a tierra (Referencia 68003)

Este módulo se utiliza para obtener un régimen de neutro aguas abajo del SAI diferente del régimen de neutro aguas arriba o bien, para incrementar la disponibilidad de la alimentación eléctrica con una red separada.

Ejemplo de un transformador EX RT situado aguas arriba de EX RT para aislamiento galvánico

Módulo de batería (EX RT EXB)

Módulo de potencia (EX RT 5/7/11)

Módulo transformador (EX RT)

Entrada de la red eléctrica AC Normal

Salida hacia las aplicaciones protegidas

Entrada de la red eléctrica AC Bypass

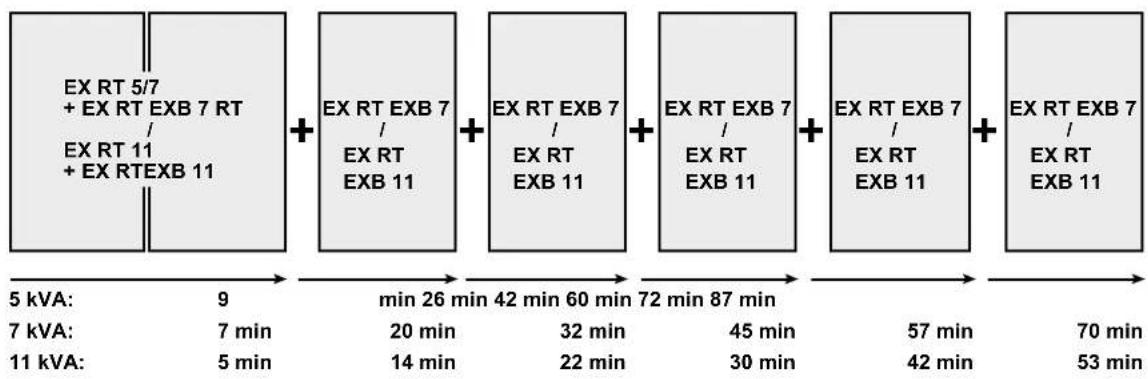

Extensiones de batería para autonomías de la batería de 60 minutos máximo (de potencia máxima)

EX RT ofrece una autonomía estándar de 5/9 minutos de potencia nominal.

Para incrementar la autonomía, se pueden conectar módulos EX RT EXB 7/11 adicionales.

Extensiones de batería para EX RT 5, EX RT 7 o EX RT 11

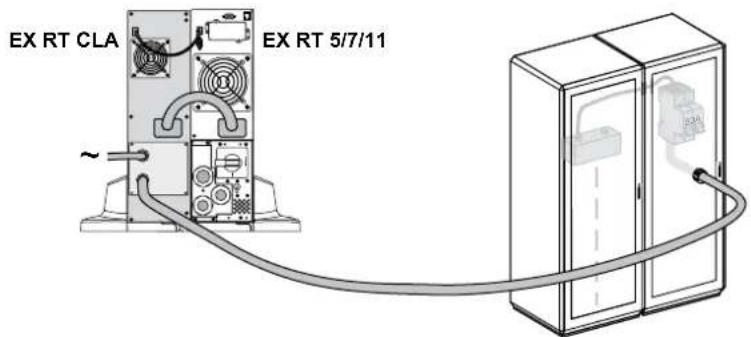

Módulo CLA (Cargador de Larga Autonomía) para autonomías de 2 a 8 horas (Ref. 68004)

Las baterías de muy larga autonomía, de 2 a 8 horas de potencia nominal, necesitan un módulo EX RT CLA.

Autonomía de la batería	Baterías recomendadas para:
	EX RT 5 EX RT 7 EX RT 11
2 horas	50 Ah 65 Ah 100 Ah
4 horas	100 Ah 130 Ah 200 Ah
8 horas	200 Ah 260 Ah 400 Ah

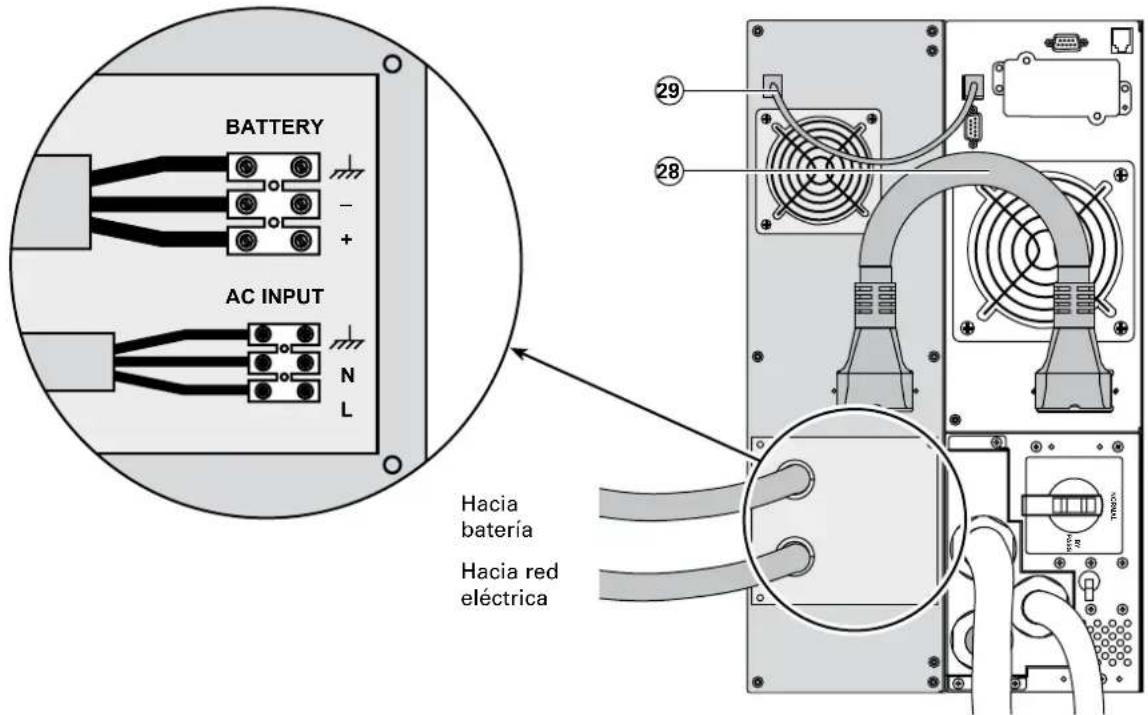

Tensión total de la batería: 240 V CC (20 x 12 VCC).

La capacidad de la batería deberá personalizarse en el SAI (se puede efectuar el ajuste por paso de 5 Ah: ver párrafo "Personalización del SAI").

1. Presentación

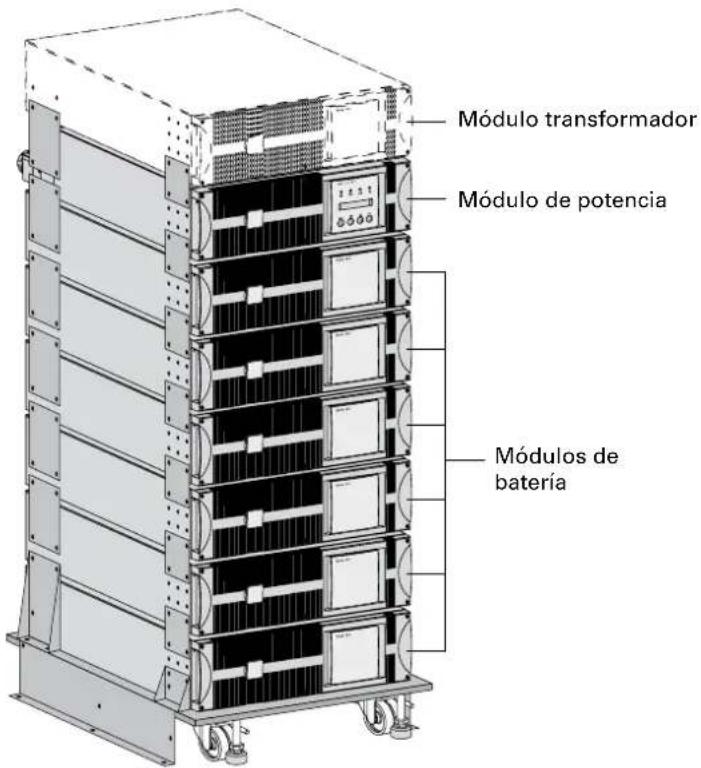

Sistema de ensamblaje de los módulos de batería en carro (Referencia 68005)

Este sistema permite ensamblar, en el caso de un SAI de batería de muy larga autonomía, hasta 8 módulos apilados sobre un mismo carro (ruedecillas con rótulas y frenos, pies de nivelación, placas laterales antisísmicas, placas de ensamblaje intermódulos y tornillos incluidos).

Módulo de batería equipado con parada de emergencia (REPO)

Cable para módulo de batería separado (1,8 m, referencia 68006)

Se utilizará este cable de longitud superior en lugar del cable de batería cuando los módulos de batería están separados unos de otros (por ejemplo, situados en dos bastidores diferentes).

2. Instalación

2.1 Desembalaje y comprobación del contenido

Módulo de potencia

22 Pies de jación.
23 Cable de comunicación RS232.
24 Manuales de instalación y de utilización.
25 Carriles telescópicos para montaje en rack en un bastidor de 19" (opcional, o estándar en la versión Network Pack).
26 CD-ROM Solution-Pac.

27 Piezas adicionales para pies de jación.
28 Cable de la batería.
29 Cable de detección de batería.
③0 Caja amovible de entrada/salida con 11 cabezas de cableado.
③1 Tarjeta de red (opcional, o estándar en la versión Network Pack).
32 Llave BTR.

Los embalajes deben eliminarse conforme a las reglamentaciones en vigor relativas a los desechos. Tienen inscritos símbolos de reciclado que facilitan su clasi cación.

Presencia de tensión peligrosa al interior del módulo de potencia y del módulo de batería. Cualquier intervención en estos módulos deberá ser efectuada por personal cualificado.

2. Instalación

2.2 Instalación en posición torre

Utilizar la plantilla de montaje de los pies de jación que se entrega con el módulo de batería.

Seguir las etapas 1 a 4 para ajustar los pies de jación en posición vertical.

Procurar siempre que haya un espacio libre de 150 mm detrás del SAI.

La separación entre ambos pares de soportes de mantenimiento tiene que ser de 450 mm.

2.3 Instalación en posición rack

Se recomienda instalar en primer lugar el módulo de batería y luego instalar encima el módulo de potencia.

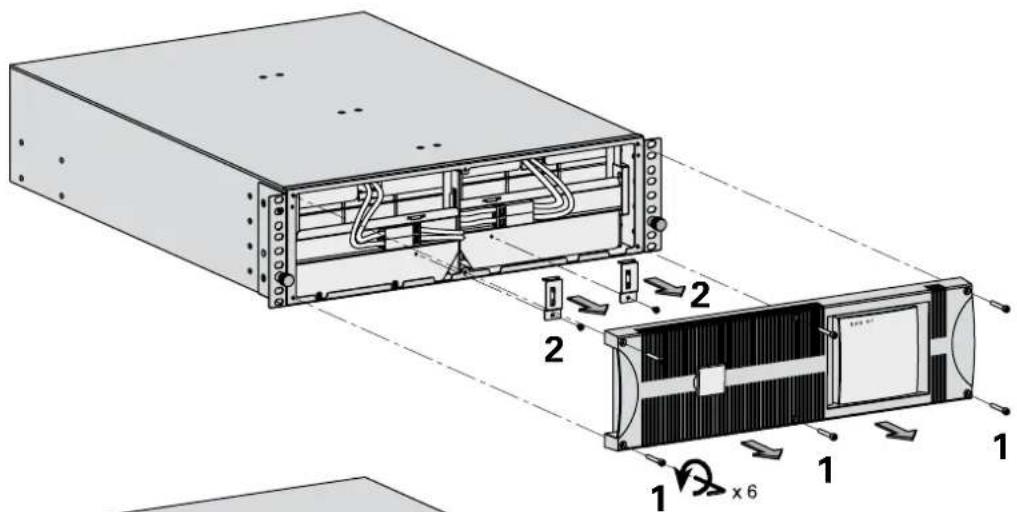

Modi cación de la orientación del logotipo y del tablero de mando

Montaje en rack del módulo batería (se necesitan carriles opcionales, referencia 68006)

El módulo de batería es muy pesado. Para facilitar su manipulación durante su instalación, se recomienda sacar los elementos de batería del módulo como se muestra abajo:

Montaje en rack de los módulo batería o potencia
(se necesitan carriles opcionales, referencia 68001)

Seguir las etapas 1 a 4 para el montaje del módulo sobre sus carriles.

EATON provee los carriles y los elementos de montaje.
Nota para la etapa 1: se puede ajustar la posición de las escuadras frontales de jación.

Sistema de jación trasera (incluido con el kit carriles, referencias 68001 y 68002)

Este sistema se utiliza para transportar el bastidor equipado con los módulos.

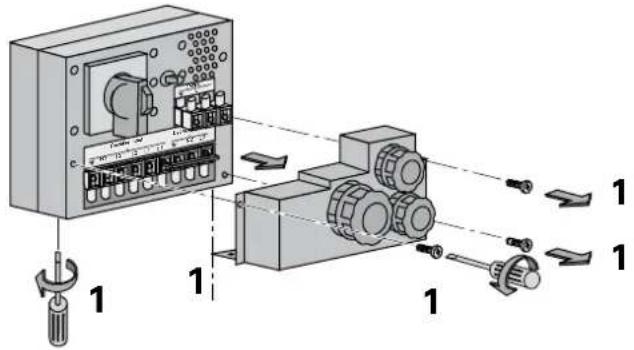

Sistema de jación de la caja de entradas/salida amovible (incluido con el kit carriles del módulo de potencia, referencia 68001)

Este sistema de jación permite mantener la caja de entradas/salida del módulo atrás del rack cuando se extrae el módulo sin interrumpir la alimentación de las aplicaciones conectadas. De este modo, se facilitará la conexión del módulo de reemplazo en los conectores de la caja de entradas/salida.

2.4 Puertos de comunicación

EX RT ofrece tres modos de comunicación que pueden utilizarse simultáneamente:

El puerto COM ◎ brinda un enlace RS232 que utiliza el protocolo SHUT de EATON compatible con los softwares de supervisión y de protección incluidos en el CD-Rom Solution Pac.

El puerto de comunicación por relé 📄 se utiliza para señalizaciones básicas o para la protección de sistemas IT como IBM iSeries (principalmente AS400) u otras.

El emplazamiento ①para tarjetas de comunicación puede recibir todo tipo de tarjetas EATON (ver el sitio Web www.eaton.com para conocer la lista completa de las tarjetas compatibles).

Conexión del puerto de comunicación RS232

1 - Conectar el cable de comunicación RS 232 23 en el puerto serie del ordenador.

2 - Conectar el otro extremo del cable de comunicación RS 232 23 en el puerto de comunicación RS 232 5 del SAI.

El SAI está listo para comunicar con el software de con guración y de supervisión EATON disponible en el CD-Rom.

Características del puerto de comunicación por relé ②

Clavija 1,2: no se utiliza, ●

Clavija 3: orden de parada a distancia (5 a 27 VCC, 10 mA ● máximo)

Clavija 4: funcionamiento con red (no con batería) ●

Clavija 5: común usuario, ●

Clavija 6: funcionamiento con Bypass automático, ●

Clavija 7: prealarma de n de autonomía de la batería,

Clavija 8: aplicaciones de usuario protegidas, ●

Clavija 9: funcionamiento con batería, ●

n.a.: contacto normalmente abierto

n.f.: contacto normalmente cerrado.

Cuando una información está activa, el contacto se mantiene cerrado entre la clavija común 5 y la clavija de la información correspondiente.

Características de los relés de salida

Tensión: 48 VCC máximo, ●

Ejemplo: para una tensión de 48 V CC, la corriente máxima es de 625 mA.

2. Instalación

Paro de emergencia

La instalación de un paro de emergencia debe realizarse de acuerdo con las normas vigentes.

A n de obtener una puesta fuera de tensión total de la instalación y de EX RT mediante la acción de un paro de emergencia, es necesario:

• utilizar un botón de enganche (el contacto NA o NC debe ser mantenido más de un segundo para que se tenga en cuenta),
• utilizar el o los módulos batería EX RT EXB EPO.
• conectar al botón de enganche un dispositivo único que permita la apertura del o de los disyuntores colocados aguas arriba ⁽¹⁾ AC NORMAL y AC BY PASS así como aguas abajo ⁽²⁾ de EX RT añadiendo disparadores de emisión de tipo MX.

(1) Si no la tensión reaparece por el AC BY PASS si el contacto de paro de emergencia se suelta.

(2) Si no la tensión continua presente en salida algunos segundos después del disparo del paro de emergencia.

Conexión de la parada de emergencia ③

Utilizado conjuntamente con el módulo de batería EPO, este puerto permite el total aislamiento de todas las fuentes conectadas en el SAI en el momento de una parada de emergencia (no se entrega con cable de conexión).

Contacto de parada de emergencia normalmente abierto

Contacto de parada de emergencia normalmente cerrado

Señal a suministrar: ●

• Tensión de alimentación: 5 a 27 V CC.
• Corriente: 10 mA máximo.

Instalación de las tarjetas de comunicación (opcional, estándar en la versión Network Pack)

Tarjeta de comunicación.

No se requiere interrumpir el SAI para instalar la tarjeta de comunicación:

1 - Retirar la tapa jada por dos tornillos.
2 - Insertar la tarjeta de comunicación ① en su emplazamiento.
3 - Fijar la tarjeta en la cara trasera del SAl con los dos tornillos.

2. Instalación

2.5 Selección de la instalación según el Esquema de enlace a tierra (EET)

El EX RT debe ser alimentado por una red eléctrica trifásica con neutro.

SAI con redes de entrada AC Normal y AC Bypass comunes

Cambio de EET entre aguas arriba y aguas abajo o aislamiento galvanizado requerido

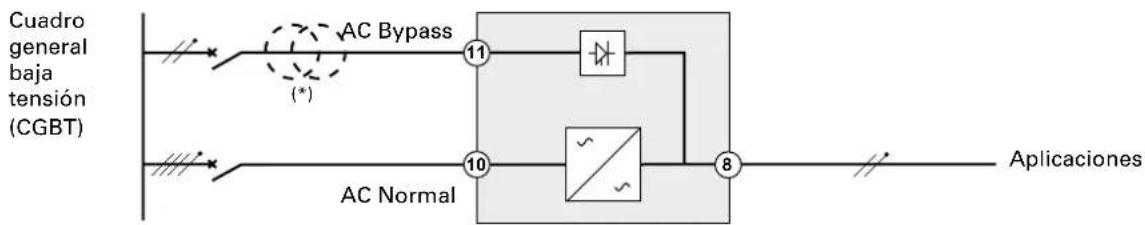

SAI con redes de entrada AC Normal y AC Bypass separadas

Cambio de EET entre aguas arriba y aguas abajo o aislamiento galvánico requerido

(*): No se necesita el transformador:
si las redes de entrada AC Normal y AC Bypass provienen de la misma fuente, ●
- y si la sección y la longitud de los cables de las redes de entrada AC Normal y AC Bypass son idénticas,
- y si las redes de entrada AC Normal y AC Bypass están protegidas por un solo interruptor diferencial.

SAI con redes de entrada AC Normal y AC Bypass separadas y procedentes de diferentes fuentes

Cambio de EET entre aguas arriba y aguas abajo o aislamiento galvánico requerido

Convertidor de frecuencia (sin red de entrada AC Bypass)

Con guración que se utiliza cuando la frecuencia de la aplicación es diferente a la de la red (Ejemplo: SAI para la marina).

Redundancia de socorro

Con guración que se utiliza para asegurar la redundancia máxima (N+1) de aplicaciones críticas.

2. Instalación

2.6 Organos de protección y secciones de cables recomendados

Protección aguas arriba recomendada

Potencia nominal del SAI	Redes de entrada comunes Interruptor automático de protección aguas arriba AC Normal / AC Bypass	Redes de entrada separadas
		Interruptor automático de protección aguas arriba AC Normal	Interruptor automático de protección aguas arriba AC Bypass
5 kVA	Curva D - 40 A Curva C	32 A Curva D - 40 A
7 kVA	Curva D - 40 A Curva C	32 A Curva D - 40 A
11 kVA	Curva D - 63 A Curva C	40 A Curva D - 63 A

Nota: ver en anexo el diagrama simpli cado de las redes de entrada comunes o separadas, que muestra la ubicación de los órganos de protección, las características de los fusibles internos del SAI y las corrientes de línea con un SAI que funciona con sobrecarga.

Protección aguas abajo recomendada

Potencia nominal del SAI	Interruptor automático de protección aguas abajo
5 kVA	Curva Z - 10 A
	Curva C - 4 A
7 kVA	Curva Z - 10 A
	Curva C - 4 A
11 kVA	Curva Z - 10 A
	Curva C - 6 A

Las protecciones indicadas aseguran la discriminación entre cada salida aguas abajo del SAI, alimentadas por la red AC Normal o AC Bypass. Si no se respetan estas recomendaciones, no se asegurará la selectividad de las protecciones y se corre el riesgo de que se interrumpa la alimentación de las aplicaciones conectadas.

Nota: ver en anexo el diagrama simpli cado de las redes de entrada comunes o separadas, que muestra la ubicación de los órganos de protección, las características de los fusibles internos del SAI y las corrientes de línea con un SAI que funciona con sobrecarga.

Secciones de cable recomendadas

Capacidad de los bornes: 10 mm ² , cable rígido o exible (máximo 13 mm ² o AWG 6).

Capacidad del conductor de tierra: 10 mm ² , cable rígido o exible (máximo 13 mm ² o AWG 6).

2.7 Conexión de los cables de potencia de entrada y salida

Estas conexiones deben ser realizadas por personal cuali cado.

Antes de efectuar las conexiones, comprobar que el interruptor automático de batería 12 esté en posición "0" y que los interruptores automáticos de protección aguas arriba de las redes AC Normal y AC Bypass estén abiertos (posición "0").

- EX RT se entrega siempre con las redes de entrada AC Normal y AC Bypass conectadas mediante un puente cableado en los bornes.

- Para los cables exibles, utilizar las cabezas de cableado suministradas con la caja de entradas/salida.

Conexión de un SAI con redes de entrada AC Normal y AC Bypass comunes

Para acceder a los bornes, ver párrafo 1.2 "Caras traseras":

1 - Retirar la tapa de protección de los bornes ( jada con 5 tornillos),
2 - Pasar el cable AC Normal a través del prensaestopas,
3 - Conectar los 5 hilos en los bornes AC Normal,

En todos los casos, conectar el hilo de tierra en primer lugar.

4 - Pasar el cable de salida que alimenta las aplicaciones a través del prensaestopas,
5 - Conectar los 3 hilos en los bornes de salida,
6 - Volver a colocar la tapa de protección de los bornes y apretar los prensaestopas,
7 - Fijar la caja de entradas/salida atrás del módulo de potencia con los 3 tornillos.

Conexión de un SAI con redes de entrada AC Normal y AC Bypass separadas

1 - Retirar la tapa de protección de los bornes ( jada con 5 tornillos),
2 - Retirar el puente cableado situado entre los bornes L2 y L1,
3 - Pasar el cable AC Normal a través del prensaestopas,
4 - Conectar los 5 hilos en los bornes AC Normal,

En todos los casos, conectar el hilo de tierra en primer lugar.

5 - Pasar el cable de salida que alimenta las aplicaciones a través del prensaestopas,
6 - Conectar los 3 hilos en los bornes de salida,
7 - Pasar el cable AC Bypass a través del prensaestopas,
8 - Conectar los 3 hilos en los bornes AC Bypass,
9 - Volver a colocar la tapa de protección de los bornes y apretar los prensaestopas,
10 - Fijar la caja de entradas/salida atrás del módulo de potencia con los 3 tornillos.

Conexión del convertidor de frecuencia

1 - Retirar la tapa de protección de los bornes ( jada por 5 tornillos),
2 - Retirar el puente cableado situado entre L2 y L1,
3 - Pasar el cable AC Normal a través del prensaestopas,
4 - Conectar los 5 hilos en los bornes AC Normal,

En todos los casos, conectar el hilo de tierra en primer lugar.

5 - Pasar el cable de salida que alimenta las aplicaciones a través del prensaestopas,
6 - Conectar los 3 hilos en los bornes de salida,

No conectar nada en los bornes AC Bypass,

7 - Volver a colocar la tapa de protección de los bornes y apretar los prensaestopas,
8 - Fijar la caja de entradas/salida atrás del módulo de potencia con los 3 tornillos.

2. Instalación

Conexión de los cables de la batería

1 - Comprobar que el interruptor automático de la batería ⑫ esté en posición "0",
2 - Conectar el cable de la batería 28 en el conector 6 de los módulos de potencia y batería,
3 - Conectar el cable de detección de la batería 29 en los conectores 4 de los módulos de potencia y batería.

Conexión del transformador de aislamiento galvánico

• Sección del cable de salida (no entregada): 10 mm ² , cable rígido o exible (máximo 13 mm ² o AWG 6).
• Sección del cable de entrada (no entregada): 10 mm ² , cable rígido o exible (máximo 13 mm ² o AWG 6).

Conexión del módulo Cargador de Larga Autonomía (CLA)

Conectar el cable de batería (entregado con el módulo CLA) entre el módulo de potencia y el módulo CLA.

Conectar el cable ⑲ (entregado con el módulo CLA) entre el módulo de potencia y el módulo CLA. Conectar la batería: ●

- Sección del cable (no entregada): 10 mm ² , cable rígido o exible (máximo 13 mm ² o AWG 6) Utilizar un interruptor automático (curva B, 50 A) para la protección del cable. ●

- Conectar el cable de alimentación del módulo CLA en la red eléctrica:

- Sección del cable de entrada (no entregada): 2,5 mm ² . Utilizar un interruptor automático (curva C, 10 A) para la protección del cable.

3. Utilización

3.1 Puesta en servicio inicial

Comprobar que el conmutador de Bypass manual ⑦ esté en posición "Normal".

Colocar el interruptor automático de la red AC Normal ⑨ en posición "I".

Colocar el interruptor automático de la batería ⑫ en posición "l".

Las aplicaciones conectadas son alimentadas por la fuente AC Bypass, pero no están protegidas por el SAI.

La batería se está recargando, se necesita recargarla durante 8 horas para que la batería pueda suministrar la autonomía nominal.

El indicador 15 está encendido.

Personalización del SAI

Si se desea una personalización especí ca del SAI, se recomienda entrar en el modo de personalización del SAI en esta etapa.

Se puede acceder a este modo mediante las teclas del tablero de mando o mediante el software Personal Solution-Pac para Windows incluido en el CD-ROM Solution-Pac de EATON.

Personalización mediante el tablero de mando

Pulsar simultáneamente las teclas de función ⑲ y ⑳ durante más de 3 segundos.

Pulsar la tecla de función situada bajo la palabra ENTR para acceder al modo de personalización y seguir los mensajes del visualizador utilizando las teclas de función correspondientes a las diferentes opciones propuestas.

Personalización local

Función Personalización fábrica Opciones
Idioma	Inglés Francés, español, alemán, italiano.
Formato fecha/hora	Formato internacional (DD-MM-AAAA/HH:MM)	Formato US (MM-DD-AAAA/HH:MM AM/PM).
Modificación fecha/hora	Hora francesa MM-DD-AAAA/HH:MM ajustables.
Alarma acústica	Bips rápidos Bips lentos.

Personalización de la salida

Función Personalización fábrica Opciones Comentarios
Tensión de salida 230 Volts AC 200/208/220/240/250
Convertidor de frecuencia	Inactiva	Activa	Red AC Bypass inactiva.
Frecuencia de salida	Selección automática	50/60 Hz	El usuario puede seleccionarla en el modo convertidor de frecuencia.
Modo ECO	Inactiva	Activa	Ver el glosario.
Redundancia socorro	Inactiva	Activa	Redundancia N+1 (ver §2,5 "Redundancia socorro").
Modo de funcionamiento	Industrial	Red I/T	(*)
Transferencia en la vía del red AC Bypass	Si la red AC Bypass está fuera de las tolerancias.	Si la red AC Bypass está dentro de las tolerancias.	(*)
Tiempo de corte	10 ms	10 a 200 ms (por paso de 10 ms).	Calibrado del tiempo de corte durante la transferencia en la red AC Bypass fuera de las tolerancias.

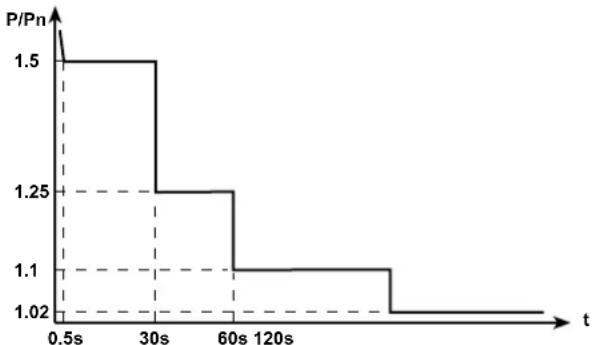

Nivel de sobrecarga	102 %	50/70 %

(*) : - Elegir "Red I/T" y "AC Bypass dentro de tolerancias" para aplicaciones informáticas.
- Elegir "industrial" y "AC Bypass fuera de tolerancias" en caso de continuidad de servicios extremo (se aceptan cortes de 10 ms).

Personalización ON/OFF

Función Personalización fábrica Opciones Comentarios
Inicio con batería	Inactiva Activa Inicio con batería.
Parada forzada	Activa	Inactiva	Asegura el inicio automático de su sistema, aún si la red eléctrica vuelve antes del final de la secuencia de parada.
Inicio automático	Activa	Inactiva	Inicio automático del SAI cuando vuelve la red AC Normal
Puesta en espera	Inactiva Activa		Parada automática de la autonomía de batería a nivel de potencia < 10%.
Marcha/parada mediante software_	Activa	Inactiva	Autoriza que se tomen en cuenta las órdenes de parada o de inicio dadas a través de los softwares.

Personalización de la batería

Función Personalización fábrica Opciones		Comentarios
Test de la batería	Cada semana	Ausencia de test/diario/mensual
Prealarma fin de autonomía	20 %	0 a 100 %	Resolución del 1%.
Selección de las autonomías de batería	Número de módulos batería detectados por el SAI.	De 50 a 400 Ah	Requiere EX RT CLA si se utiliza esta opción (ver §1.4 "Extensiones de la batería").
Protección de la batería contra las descargas profundas	Activa	Inactiva	Si inactiva, pérdida de la garantía EATON.

Pulsar la tecla QUIT al nal de la personalización. ●

- Estos parámetros se modi carán únicamente con el SAI apagado.

Personalización mediante software exterior

Insertar el CD-ROM Solution-Pac en el lector ●

- En la primera pantalla del navegador, seleccionar "Instalación" y seguir las instrucciones para instalar el software Personal Solution-Pac.

Si no aparece nada, ejecutar startup.exe ●

Seleccionar luego "Advanced setting" y "UPS settings" ●

Obsérvese que las versiones Linux/Unix/MacOS del software Personal Solution-Pac no incluyen esta posibilidad.

3.2 Secuencia de inicio del SAI

Pulsar la tecla ON durante más de 3 segundos. ●

Después de la secuencia de test interna del SAI, se enciende el indicador verde

En el momento del inicio, si la red AC Bypass está fuera de tolerancias, el SAI producirá un corte de alimentación de las aplicaciones conectadas calibrado a 10 ms.

3. Utilización

3.3 Modos de funcionamiento

Modo normal (doble conversión)

Este es el modo de funcionamiento estándar, personalizado en fábrica.

Este modo ofrece dos posibilidades de funcionamiento.

1 - La red AC normal está disponible:

El indicador 13 está encendido.

Las aplicaciones conectadas están protegidas por el SAI.

En modo Normal, la tecla "scroll down" ⑲ o "scroll up" ⑳ permite leer las mediciones efectuadas en el SAI (tensión de las redes AC Normal y AC Bypass, modo de funcionamiento, capacidad de la batería y número de serie del SAI).

2 - La red AC Normal no está disponible:

El indicador 13 parpadea.

El indicador 14 está encendido.

El alarma acústica funciona con intermitencia.

Las aplicaciones conectadas son alimentadas por el SAI a partir de la batería.

No cambiar el conmutador manual de Bypass ⑦ cuando el SAI está en Modo Normal.

Modo Eco

La principal ventaja de este modo es la reducción del consumo eléctrico.

En funcionamiento "modo Eco" (ver glosario), la función de Itrado del SAI está desactivada.

Existe la posibilidad de efectuar tres funciones:

1 - La red AC Bypass está disponible:

Los indicadores 13 y 15 están encendidos.

Las aplicaciones conectadas son alimentadas en modo Eco.

2 - La red AC Bypass no está disponible:

El indicador 13 está encendido.

La alarma acústica funciona con intermitencia.

La fuente AC Normal alimenta automáticamente en modo

Normal las aplicaciones conectadas.

3 - Las redes AC Normal y AC Bypass no están disponibles o están fuera de tolerancias simultáneamente:

El indicador ⑬ está encendido.

El indicador 14 esta encendido.

La alarma acústica funciona con intermitencia.

Las aplicaciones conectadas son alimentadas por el SAI a partir de la batería.

El visualizador indica la autonomía batería restante.

3. Utilización

3.4 Funcionamiento con batería

Las aplicaciones conectadas siguen siendo alimentadas por el SAI cuando la red AC Normal no está disponible. La energía suministrada proviene de la batería.

Cambio a batería

El indicador ⑬ está encendido.

El indicador ⑭ está encendido.

La alarma acústica emite un bip cada 10 segundos.

Las aplicaciones conectadas son alimentadas a partir de la batería.

El visualizador indica la autonomía batería restante.

Umbral de prealarma de n de autonomía de la batería

El indicador ⑬ está encendido.

El indicador ⑭ parpadea.

La alarma acústica emite un bip cada 3 segundos.

Queda muy poca autonomía en la batería. Cerrar todas las aplicaciones conectadas ya que el SAI se apagará automáticamente.

Fin de autonomía de la batería

Los indicadores 13 y 14 están apagados.

La alarma acústica está silenciosa.

Las aplicaciones conectadas son transferidas en la red AC Bypass si está presente. En este caso el indicador ⑮ está encendido.

3.5 Retorno de la red AC Normal

Después del corte, el SAI se inicia automáticamente una vez que vuelve la red AC Normal (a menos que esta función haya sido desactivada en el menú de personalización del SAI).

3. Utilización

3.6 Parada del SAI

1 - Pulsar la tecla ⑱ durante más de 3 segundos.

Las aplicaciones conectadas dejan de ser protegidas por el SAI y son alimentadas por la red AC Bypass. Si el SAI está en modo convertidor de frecuencia, las aplicaciones conectadas dejan de ser alimentadas. Si la red AC Bypass está fuera de las tolerancias, el SAI provocará un corte calibrado a 10 ms.

2 - Colocar el(los) interruptor(es) automático(s) ⑫ en posición "0".

3 - Colocar el interruptor automático de la red AC Normal ⑨ en posición "0".

4 - Para un aislamiento completo del SAI y de las aplicaciones conectadas, el interruptor automático aguas arriba (no entregado) debe estar en posición "0" o "OFF".

4.1 Anomalías

Los indicadores 15 o 16 se encienden en presencia de una anomalía de funcionamiento o de una alarma. Utilizar la tecla de función "scroll up" o "scroll down" para apagar la alarma acústica.

Anomalías que no requieren la intervención del servicio posventa EATON:

Indicación Signi cación Corrección
El indicador 15 está encendido, el visualizador alfanumérico indica: MALA CONEXION RE-CABL. ALIMEN.	Error de conexión de la red AC Normal.	Corregir la conexión de la red AC Normal.
El indicador 15 está encendido, el visualizador alfanumérico indica: NIVEL DE CARGA Xx kW / XX KVA	Las aplicaciones conectadas son alimentadas por la red AC Bypass	Pulsar la tecla ON durante más de 3 segundos.
El indicador 15 está encendido*, el visualizador alfanumérico indica: SOBRECARG. TERM. 1XX%	Sobrecarga en salida del S Compro	bar la potencia consumida por las aplicaciones conectadas y desconectar todas las aplicaciones no prioritarias.
El indicador 16 está encendido, el visualizador alfanumérico indica: SOBRECARG. CORR.	Cortocircuito en las aplicaciones conectadas.	Buscar la aplicación en cortocircuito o en defecto.
La alarma acústica está activada, el visualizador alfanumérico indica: I/O BOX MODULO DESCONEC.	La caja Entradas/salida está mal fijada.	Comprobar la fijación de la caja Entradas/salida (cara trasera).

(*): si la red AC Bypass está disponible.

Anomalías que requieren la intervención del servicio posventa EATON:

Indicación Signi cación Corrección
Los indicadores 15* y 16 están encendidos y la alarma acústica está activada. El visualizador alfanumérico indica: FALLO xxx www.eaton.com	Fallo interno y transferencia de las aplicaciones conectadas en la red AC Bypass.	Seguir el procedimiento de reemplazo del SAI (ver § 4.3). Llamar el servicio posventa.
El indicador 15 está encendido* y la alarma acústica está activada. El visualizador alfanumérico indica: FALLO BATERIA	Se ha constatado un fallo de la batería durante el test de la batería.	Seguir el procedimiento de reemplazo del SAI (ver § 4.3). Llamar el servicio posventa.
El indicador 15 está encendido, el visualizador alfanumérico indica: FALLO BYPASS APAGADO	Defecto del contacto estático. Seguir el procedimiento de reemplazo del SAI (ver § 4.3). Llamar el servicio posventa.
La alarma acústica está activada y el visualizador alfanumérico indica: COMPROB. BATERIA www.eaton.com	La batería ha excedido su duración de vida contractual. La autonomía de la batería se reducirá de manera importante.	Ponerse en contacto con el servicio posventa local: www.eaton.com, rúbrica "contactarnos"**.

(*): si la red AC Bypass está disponible.

(**): para liberar esta alarma de nitivamente, pulsar las teclas de función 19 y 20 durante más de 3 segundos e ir al menú "ajustes LCM".

4. Mantenimiento

4.2 Reemplazo del módulo de potencia

Esta operación puede efectuarse sin interrumpir la alimentación de las aplicaciones conectadas.

Desconexión del módulo de potencia

Interrumpir el SAI, pulsando la tecla Ⓐ durante más de 3 segundos.

Comprobar que el SAI funcione en modo Bypass: el indicador 15 debe estar encendido (si no lo está, no cambiar el conmutador manual de Bypass y llamar el servicio posventa).

Colocar el conmutador manual de Bypass ▼ en posición BYPASS.

Colocar el(los) interruptor(es) automático(s) de la batería en posición "0".

Colocar el interruptor automático de la red AC Normal ☑ en posición "0" y esperar durante 30 segundos.

A ojar los 3 tornillos de jación de la caja de entradas/salida en la parte trasera del SAI.

Desconectar los cables de la batería ⑧ y ⑲ del módulo de potencia.

Posición torre

El módulo de potencia está listo para cambiarse. Las aplicaciones conectadas son alimentadas por la red AC Bypass.

Posición rack

Conexión del módulo de potencia

Fijar la caja de entradas/salida en la parte trasera del SAI ● con los 3 tornillos previstos.

Volver a conectar los cables de la batería 28 y 29 en el módulo de potencia.

Colocar el(los) interruptor(es) de batería ② en posición "I".

Colocar el interruptor automático de la red AC Normal ☑ en posición "I".

Pasar el conmutador manual de Bypass de la posición ● BYPASS a la posición NORMAL.

Comprobar que el indicador 5 está encendido.

Seguir la secuencia de puesta en servicio inicial (ver § 3.1) para efectuar la personalización del SAI.

Pulsar la tecla ON 21 durante más de 3 segundos.

El indicador verde ⑬ está encendido y las aplicaciones conectadas son protegidas por el SAI.

4.3 Reemplazo del módulo de batería

Desconexión del módulo de batería

Conexión del módulo de batería

Colocar el (los) interruptores automáticos de batería ⑫ en posición "0".

Desconectar los cables de la batería ③ y ②9 del módulo de potencia.

El módulo de batería está listo para cambiarse. La aplicaciones conectadas siguen siendo alimentadas por el SAI.

También se pueden cambiar los elementos de la batería en lugar del módulo de la batería.

Ponerse en contacto con su servicio posventa más próximo.

Para cambiar los elementos de la batería:

Primeramente, colocar el(los) interruptor(es) automático(s) de la batería ⑫ en posición "0".

Ver §2.3 y seguir las instrucciones de desmontaje de los • elementos de la batería.

Conectar los cables de la batería ③ y ⑲ en el módulo de potencia.

Colocar el(los) interruptor(es) automático(s) de la batería en posición "I".

Para volver a conectar los elementos de la batería:

Ver § 2.3 y seguir las instrucciones inversas.

Cuando la cara delantera del módulo de batería está ● cerrado, conectar los cables de batería 28 y 29 en el módulo de potencia.

Colocar el(los) interruptor(es) automático(s) de la batería en posición "I".

4. Mantenimiento

4.4 Centro de formación

Para controlar la operación correcta de su aparato EATON y efectuar intervenciones básicas, ponemos a su disposición un programa completo de formaciones técnicas en inglés y francés.

5.1 Características técnicas

Características eléctricas

Modos de funcionamiento red I/T e industrial

Selección de los órganos de protección

SAI con redes de entrada AC Normal y AC Bypass comunes

SAI con redes de entrada AC Normal y AC Bypass separadas

Para determinar la dimensión de los interruptores automáticos aguas arriba, se tienen que tomar en cuenta los parámetros siguientes:

Valores de las corrientes de línea

Potencia Nominal del SAI	Corriente continua a 400/320 voltios y carga nominal	Corriente continua a 320 voltios y sobrecarga = 110% limitada a 2 minutos	Calibre de los fusibles de entrada	Calibre de los fusibles de salida
5 kVA 9/10 A	11 A 25 A 80 A
7 kVA 10/11 A	12 A 25 A 80 A
11 kVA 15/19 A	21 A 30 A 100 A

La selectividad de las protecciones aguas arriba/aguas abajo indicada en el párrafo 2.6 es asegurada por un cable de 30 m máximo de longitud y 10 mm ² de sección.

Se tiene que seleccionar el poder de corte del interruptor automático en función de la instalación, de la longitud y de la sección de los cables.

5. Anexos

Curvas Tiempo/Corriente para el interrutor automático de entrada del SAI

Curvas Tiempo/Corriente para los fusibles de entrada y salida del SAI

Características de entrada/salida del SAI

Fuente Tensión Frecuencia
Red AC Normal 320 a 465 voltios AC 40 a 70 Hz
Red AC Bypass 187 a 264 voltios AC* 48 a 52 Hz**
Salida de las aplicaciones* 230 Volts AC (autres valeurs possibles : 200/208/220/240/250 V).	Selección automática 50/60 Hz (o convertidor de frecuencia)

(*): depende de la tensión de salida personalizada, modi cable por software

(**): personalizada a +/- por defecto (otros valores posible: 1,2,4,8), modi cable por software.

Potencia suministrada por el SAI en función de la tensión de entrada

Sobrecargas admisibles por el SAI en función del tiempo

Corriente de cortocircuito suministrado por el SAI en modo Normal o Batería

EX RT 5 ● : 110 A durante 80 ms.

EX RT 7 ● : 110 A durante 80 ms.

EX RT 11 ● : 150 A durante 80 ms.

Módulo transformador EX RT

Potencial nominal	11 kVA
Corriente nominal	63 A
Tensión de entrada	160-280 voltios AC
Caída de tensión	7 voltios de carga nominal
Frecuencia	50/60 Hz (+/-10 %)
Aislamiento (EN 61558-1-2-4)	3,75 kV / 5 M ohmios
Temperatura de funcionamiento	De 0° à +40 °C
Indice de humedad máxima	95 %
Desclasi cación de altitud	Pn -10 % > 1000 m
Dimensiones altura x ancho x prof. (torre)	444 x 131 x 635 mm
Dimensiones altura x ancho x prof. (rack 3U)	131 x 444 x 635 mm
Peso	86,5 kg

5. Anexos

Módulo EX RT CLA

Tensión de alimentación: 160-280 voltios AC, ●

Frecuencia de alimentación: 40-70 Hz, ●

●Corriente de recarga: 6 A CC,

- Tiempo de recarga para recobrar el 90% de la autonomía nominal después de una descarga de potencia nominal del SAI:

	Con guración2 horas de autonomía	Con guración4 horas de autonomía	Con guración8 horas de autonomía
EX RT 5	5 horas	12 horas	20 horas
EX RT 7	5 horas	12 horas	20 horas
EX RT 11	7 horas	15 horas	24 horas

Características térmicas

• Temperatura de funcionamiento del SAI de 0 a 40°C (8 horas a 45°C), con un funcionamiento óptimo entre +20 y +25.
• La duración de autonomía de la batería puede ser afectada por las altas y bajas temperaturas. Se reduce signi cativamente a menos de 10°C. A una temperatura superior a 25°C, la duración de vida de la batería se reduce a la mitad cada 10°C. Superior a 40°C, los fabricantes de baterías no garantizan más su funcionamiento a causa de un riesgo de embalado térmico

El aire entra por la cara frontal y sale por la cara trasera. ●

5.2 Glosario

Aplicación Aparatos o dispositivos conectados en salida del SAI.

Autonomía Tiempo durante el cual la aplicación es alimentada por la batería.

Bypass manual Conmutador rotativo que activa el usuario y permite alimentar directamente la aplicación mediante la red eléctrica. La operación con bypass manual permite mantener ininterrumpidamente la alimentación eléctrica de la aplicación conectada.

Contactos de los relés Información expedida en forma de contactos destinados al usuario.

Modo ECO Modo de funcionamiento que permite alimentar directamente las aplicaciones mediante la red eléctrica si esta última se encuentra en los límites de tolerancia de nidos por el usuario. Este modo permite ahorrar energía.

Modo normal o doble conversión

Modo de funcionamiento normal del SAI: la red eléctrica alimenta el SAI que alimenta las aplicaciones (tras una doble conversión electrónica).

Red AC BYPASS Red de alimentación de la vía Bypass que permite alimentar la aplicación durante una sobrecarga en salida del SAI, un mantenimiento o en caso de mal funcionamiento.

Red AC NORMAL Red de alimentación normal del SAI.

SAI Sistema de alimentación ininterrumpida.

EX RT 5 3:1

EX RT 7 3:1

EX RT 11 3:1
