Tipo di prodotto	UPS (gruppo di continuità) rack 2U
Marca	Eaton
Modello	Evolution 1150 Rack
Potenza apparente	1150 VA
Potenza attiva	770 W
Dimensioni (L x P x H)	485 x 430 x 88 mm
Peso	Circa 15 kg
Tensione di ingresso	230 V CA
Tensione di uscita	230 V CA
Frequenza di ingresso	50/60 Hz (auto-rilevamento)
Forma d'onda di uscita	Sinusoidale simulata
Autonomia tipica (carico completo)	Circa 10 minuti
Autonomia tipica (mezzo carico)	Circa 25 minuti
Tipo di batteria	Piombo-acido sigillata, senza manutenzione
Tempo di ricarica	Da 4 a 6 ore (al 90%)
Connettività	USB, RS-232, contatti secchi
Prese di uscita	8 prese IEC C13, 2 prese CEE 7/5 (Schuko)
Protezione di rete	Protezione RJ45 per telefono/DSL, parafulmini
Display	Schermo LCD retroilluminato
Funzioni principali	Stabilizzazione della tensione AVR, protezione da sovratensione e sottotensione, spegnimento automatico, gestione software (PowerPanel)
Manutenzione e pulizia	Spolverare l'involucro con un panno asciutto. Non utilizzare liquidi. Controllare le batterie ogni 6 mesi.
Sicurezza	Conforme alle norme CE, certificazione TÜV. Arresto di emergenza in caso di sovraccarico.
Ricambi e riparabilità	Batteria sostituibile dall'utente. Altre riparazioni da un tecnico autorizzato. Ricambi disponibili presso il produttore.
Informazioni generali	Garanzia 2 anni. Compatibile con rack 19 pollici. Fornito con cavo USB e software.

Domande frequenti - Evolution 1150 Rack EATON

Come sostituire la batteria dell'Eaton Evolution 1150 Rack?

L'UPS è progettato per una sostituzione semplice della batteria. Scollegare l'apparecchio, rimuovere il pannello frontale, scollegare i cavi della batteria, sostituire con una batteria identica (Eaton o compatibile), quindi ricollegare e chiudere. Consultare il manuale per i riferimenti.

Cosa significa un bip continuo sull'UPS?

Un bip continuo indica generalmente un sovraccarico o un guasto della batteria. Verificare che la potenza totale delle apparecchiature collegate non superi 770 W. Se il bip persiste, far testare la batteria.

Posso collegare un televisore o un frigorifero a questo UPS?

Sì, purché la potenza totale non superi 770 W. Attenzione: gli apparecchi con motore (frigorifero) consumano un picco all'avvio. Testare prima con un wattmetro.

Come collegare l'UPS al mio computer?

Utilizzare il cavo USB fornito per collegare l'UPS al PC. Installare il software PowerPanel (scaricabile dal sito Eaton) per monitorare lo stato, pianificare lo spegnimento automatico, ecc.

Qual è l'autonomia dell'Eaton Evolution 1150 Rack?

L'autonomia dipende dal carico. A pieno carico (770 W) è di circa 10 minuti. A metà carico (385 W) arriva a circa 25 minuti. Questi valori sono indicativi.

Come resettare l'UPS dopo un allarme?

Scollegare l'UPS dalla rete e dalle apparecchiature. Attendere 30 secondi, quindi ricollegarlo alla rete. Premere il pulsante ON per riaccenderlo. Se l'allarme persiste, contattare l'assistenza.

Posso utilizzare l'UPS senza batteria?

No, l'UPS necessita di una batteria per funzionare. Senza batteria, non potrà fornire backup e potrebbe non avviarsi.

Come collegare più apparecchiature all'UPS?

L'UPS dispone di 8 prese IEC C13 e 2 prese Schuko. Collegare le apparecchiature rispettando la potenza massima. Evitare le multiprese che potrebbero causare sovraccarichi.

Cosa fare se lo schermo LCD non si accende?

Verificare che l'UPS sia collegato alla rete e che il pulsante ON sia premuto. Se non viene visualizzato nulla, provare un'altra presa di rete. Se il problema persiste, contattare il servizio clienti.

Come pulire l'UPS?

Scollegare l'apparecchio. Utilizzare un panno morbido e asciutto per spolverare l'involucro e le griglie di ventilazione. Non utilizzare mai liquidi o prodotti chimici. Pulire le batterie periodicamente.

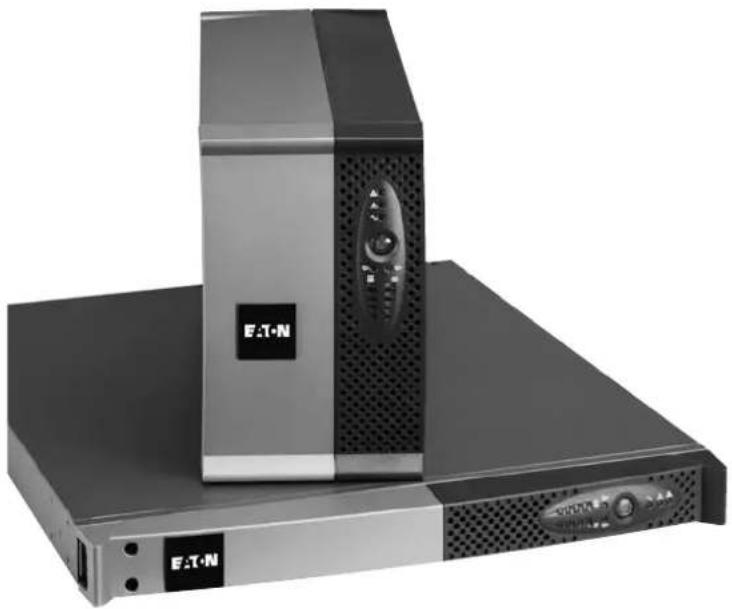

MANUALE UTENTE Evolution 1150 Rack EATON

Manuale d'installazione e d'utilizzazione

Pulsar Series

Grazie per avere scelto un prodotto EATON per la sicurezza delle vostre applicazioni.

La gamma Evolution è stata elaborata con la più grande cura.

Per sfruttare nel modo migliore le performance del vostro UPS (gruppo di continuità), vi consigliamo di leggere attentamente questo manuale.

Prima di installare Evolution, leggere attentamente il libretto contenente le norme di sicurezza da rispettare. Leggere quindi le istruzioni del presente manuale.

Vi invitiamo a scoprire l'offerta della EATON, come pure le opzioni della gamma Evolution visitando il nostro sito WEB www.eaton.com o contattando il vostro rappresentante EATON.

Tutela dell'ambiente

La società EATON si è impegnata in una politica di protezione e preservazione dell'ambiente.

I nostri prodotti sono sviluppati secondo un metodo di concezione che tiene conto del problema ecologico.

Sostanze

Questo prodotto non contiene né CFC, né HCFC, né amianto.

Imballaggio

Per migliorare il trattamento dei rifiuti e facilitarne il riciclaggio, separare gli elementi dell'imballo.

• Il cartone è composto da più di un 50% di cartone riciclato.
• I sacchetti e i sacchi sono in polietilene.
• I materiali che costituiscono l'imballo sono riciclabili e sono marcati con simbolo di identificazione

PET

Materiali Abbreviazione Numero		nel simbolo
Polietilene Teraftalato PET 01
Polietilene alta densità HDPE 02
Cloruro di polivinile PVC 03
Polietilene bassa densità LDPE 04
Polipropilene PP 05
Polistirene	PS	06

Per l'eliminazione dell'imballo, seguire le regolamentazioni locali in vigore.

Fine della vita utile

La società EATON si è impegnata a trattare i prodotti in fin di vita secondo le regolamentazioni locali.

La società EATON lavora con società che si incaricano della raccolta e dell'eliminazione dei nostri prodotti in fin di vita.

Prodotto

Il prodotto è composto da materiali riciclabili.

Lo smantellamento e la distruzione dei prodotti devono avvenire nel rispetto della regolamentazione locale in vigore per i rifiuti.

I prodotti in fin di vita devono essere depositati in un centro per il trattamento dei rifiuti elettrici ed elettronici.

Batteria

Il prodotto contiene delle batterie al piombo che devono essere trattate secondo le regolamentazioni locali in vigore per le batterie.

Per seguire queste regolamentazioni ed eliminare la batteria in modo pulito, è possibile estrarla dal prodotto.

Introduzione

Pittogrammi utilizzati

Istruzioni da seguire tassativamente.

Informazioni, consigli, guida.

Indicazione visiva da osservare.

Azione da eseguire.

Segnalazione acustica.

Le convenzioni adottate per rappresentare le spie all'interno delle illustrazioni sono le seguenti:

Spia spenta.

Spia accesa.

Spia lampeggiante.

1. Presentazione

1.1 Posizioni standard....6

Modelli tower....6

Modelli rack....6

1.2 Vista posteriore....7

Evolution 650/850/1150/1550....7

Evolution 650/850/1150/1550 Rack 7

1.3 Pannello di visualizzazione e di comando 7

2. Installazione

2.1 Apertura dell'imballaggio e verifica del contenuto....8

2.2 Installazione del modello tower 9

2.3 Installazione del modello rack 9

2.4 Installazione del modello 650 rack....10

2.5 Porte di comunicazione....11

Raccordo della porta di comunicazione RS232 o USB (facoltativa)....11

Installazione delle schede di comunicazione (opzione)....11

Caratteristica della porta di comunicazione tramite contatti (opzione) ......1

2.6 Raccordi delle attrezzature....12

3. Utilizzo

3.1 Messa in servizio e funzionamento normale....13

3.2 Funzionamento su batteria 13

3.3 Ritorno della rete elettrica....13

3.4 Arresto dell'UPS 14

3.5 Utilizzo delle funzioni di controllo remoto dell'UPS 14

4. Accesso alle misure e alla personalizzazione15

5. Manutenzione

5.1 Riparazione dei guasti....16

5.2 Sostituzione del modulo batteria del modello tower....16

Richiamo sulle istruzioni di sicurezza 16

Smontaggio del modulo batteria....16

Rimontaggio del nuovo modulo batteria 17

5.3 Sostituzione del modulo batteria del modello rack....17

Richiamo sulle istruzioni di sicurezza 17

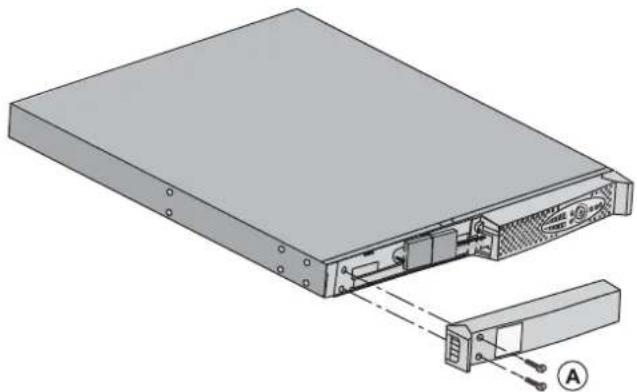

Smontaggio del modulo batteria....17

Rimontaggio del nuovo modulo batteria 18

5.4 Centro di formazione....18

6. Allegati

6.1 Specifiche tecniche 19

6.2 Glossario 20

1. Presentazione

1.1 Posizioni standard

Modelli tower

(1) Sede per una scheda di comunicazione opzionale.
(2) Presa per il raccordo alla rete elettrica di alimentazione
(3) 2 prese per il raccordo degli impianti
(4) Porta di comunicazione RS232
(5) 2 prese programmabili (1 e 2) per il raccordo degli impianti
(6) Porta di comunicazione USB
(7) Connettore per il raccordo di un comando Avvio/Arresto a distanza o di un arresto di emergenza.

Evolution 650/850/1150/1550 Rack

Evolution 650/850/1150 Rack

1.3 Pannello di visualizzazione e di comando

(8) Indicatore a barre del livello di potenza assorbita in uscita
(9) Presa programmabile 1 alimentata
(10) Pulsante di comando Avvio/Arresto (ON/OFF) dell'UPS e delle prese di uscita
(11) Indicatore a barre del livello di carica della batteria
(12) Presa programmabile 2 alimentata
(13) Spia impianti protetti
(14) Spia di funzionamento deteriorato
(15) Spia impianti non protetti

Indicatori a barre (8) e (11)

2. Installazione

2.1 Apertura dell'imballaggio e verifica del contenuto

(16) UPS Evolution versione tower o rack.
(17) 2 cavi per collegare gli impianti.
(18) Documentazione.
(19) CD-ROM Solution-Pac.
(20) Cavo di comunicazione RS232.
(21) Cavo di comunicazione USB.
(22) Kit di montaggio all'interno di un armadio rack 19 pollici (solo versione rack, tranne 650 Rack).
(23) Sistema di fissaggio dei cavi di alimentazione degli impianti (solo versione rack).

Gli imballi devono essere eliminati nel rispetto della regolamentazione in vigore per i rifiuti. Per facilitarne il trattamento differenziato, i vari materiali recano appositi simboli di riciclaggio.

2. Installazione

2.2 Installazione del modello tower

2.3 Installazione del modello rack

Per il montaggio del modulo sulle guide, seguire i passaggi da 1 a 4.

Le guide e il materiale necessario per il montaggio sono forniti da EATON.

2. Installazione

2.4 Installazione del modello 650 rack

Per il montaggio del modulo nello rack, seguire i passaggi da 1 a 3.

Il materiale necessario per il montaggio è fornito da EATON.

2. Installazione

2.5 Porte di comunicazione

Raccordo della porta di comunicazione RS232 o USB(facoltativa)

La porta di comunicazione RS232 e la porta di comunicazione USB non possono funzionare contemporaneamente.

1 - Collegare il cavo di comunicazione RS

232 (20) o USB (21) alla porta seriale o USB dell'apparecchiatura informatica.

2 – Collegare l'altra estremità del cavo di comunicazione (20) o (21) alla porta di comunicazione USB (6) o RS232 (4) dell'UPS.

L'UPS è ora in grado di dialogare con un software di amministrazione, di configurazione o di sicurezza EATON.

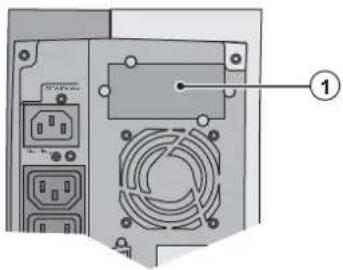

Installazione delle schede di comunicazione (opzione)

Posizione della scheda di comunicazione (accesso ristretto).

Non è necessario arrestare il funzionamento dell'UPS per installare una scheda di comunicazione:

1 - Rimuovere la piastra di copertura (1) dell'UPS fissata tramite viti.
2 - Inserire la scheda di comunicazione all'interno dell'apposito alloggiamento.
3 – Fissare la piastra della scheda con le apposite viti.

Caratteristiche della porta di comunicazione tramite contatti (opzione)

• Pin 1, 2, 3, 5, 6: non utilizzati
- Pin 4: comune utente
- Pin 7: batteria scarsa
- Pin 8: UPS in funzione, impianti alimentati
• Pin 9: funzionamento su batteria.

n.a.: contatto normalmente aperto

In presenza di informazione attiva, si chiude il contatto tra il pin comune 4 e il pin dell'informazione corrispondente.

Caratteristiche dei contatti (optoaccoppiatori)

• Tensione: 48 V DC max
• Corrente: 25 mA max
• Potenza: 1,2 W

2. Installazione

2.6 Raccordo degli impianti

Verificare che le indicazioni riportate sulla targhetta di identificazione situata nella parte posteriore dell'apparecchio corrispondano alla rete elettrica di alimentazione ed ai consumi elettrici reali degli impianti.

1 - Staccare il cavo (1) dell'alimentazione (non in dotazione) dell'impianto. 2 - Collegare il cavo alla presa (2), poi alla presa della rete elettrica di alimentazione. 3 - Collegare gli impianti all'UPS per mezzo dei cavi (17). Collegare preferibilmente gli impianti prioritari alle 2 prese (3) e gli impianti non prioritari alle 2 prese (5) programmabili (1 e 2).

Per poter programmare l'arresto delle prese (5) in fase di autonomia della batteria ed ottimizzare così la durata di tale autonomia, è necessario utilizzare il software di comunicazione EATON.

(1) Caratteristiche del cavo: 250 V - 10 A (sezione 1mm², tipo HO5).

Fissare il sistema di mantenimento dei cavi. (solo modello "rack")

4 – Chiudere il raccordo fissando il sistema di mantenimento dei cavi (23).

Nota: l'apparecchio ricarica la batteria dal momento in cui è collegato alla rete elettrica, anche senza premere il pulsante (10).

Dopo la prima messa sotto tensione, è necessario attendere almeno 8 ore affinché la batteria possa fornire l'autonomia nominale.

3.1 Messa in servizio e funzionamento normale

Premere il pulsante (10) per 1 secondo circa.

• Il cicalino emette un bip e tutte le spie si accendono contemporaneamente.
  Se la rete elettrica di alimentazione è presente: il pulsante (10) e la spia (13) sono accesi: gli impianti sono alimentati dalla rete elettrica. Se le condizioni lo consentono, l'UPS esegue un test della batteria, segnalato dalle spie (11) e dal cicalino.
  Se la rete elettrica di alimentazione è assente: il pulsante (10), le spie (13) e (14) sono accesi: gli impianti sono alimentati dall'UPS funzionante su batteria.

Gli impianti collegati sono protetti dall'UPS.

Se la spia (15) è accesa, si è verificato un guasto (vedere capitolo "Anomalie").

3.2 Funzionamento su batteria

Passaggio su batteria

Gli impianti collegati sono alimentati dalla batteria.

• Quando la rete elettrica non è più disponibile, gli impianti collegati all'UPS continuano ad essere alimentati. L'energia fornita proviene dalla batteria.
  • Il pulsante (10) e le spie (13) e (14) sono accesi.
  • L'allarme acustico emette un bip ogni 10 secondi.

Soglia di preallarme per fine autonomia della batteria

• Il pulsante (10) e le spie (13) e (14) sono accesi.
  • L'allarme acustico emette un bip ogni 3 secondi.

L'autonomia rimanente della batteria è in esaurimento.

Chiudere tutte le applicazioni degli impianti collegati poiché l'arresto automatico dell'UPS è imminente.

Fine autonomia della batteria

• Tutte le spiesono spente.
  • L'allarme acustico non emette alcun bip.

L'UPS è completamente all'arresto.

3.3 Ritorno della rete elettrica

Dopo l'interruzione, l'UPS si riavvia automaticamente al ritorno della rete elettrica (a meno che tale funzione non sia stata disattivata tramite la personalizzazione dell'UPS) e gli impianti sono nuovamente alimentati.

3. Utilizzo

3.4 Arresto dell'UPS

Tenere premuto il pulsante (10) per almeno 2 secondi.

Gli impianti collegati all'UPS non sono più alimentati.

3.5 Utilizzo delle funzioni di controllo remoto dell'UPS

Evolution dispone, a scelta, di due dispositivi di controllo remoto.

- RPO: si tratta di una funzione di arresto remoto dell'UPS (Remote Power Off) che consente di mettere fuori tensione l'insieme degli impianti collegati all'UPS mediante un contatto di utenza remoto. Il riavvio dell'UPS richiede un intervento manuale.

- ROO: si tratta di una funzione di On/Off remoto dell'UPS (Remote ON/OFF) che consente di controllare l'azione del pulsante (10) a livello remoto.

Queste funzioni si ottengono tramite l'apertura del contatto che si raccorda tra i pin appropriati del connettore (7) sul lato posteriore dell'UPS (cfr. figure di seguito).

Collegamento e test dei comandi remoti

1 - Verificare che l'UPS sia in posizione di arresto e che la rete elettrica di alimentazione sia scollegata.

2 - Rimuovere il connettore (7) svitando le viti.
3 - Collegare un contatto secco isolato, di tipo normalmente chiuso (60 Vdc/30 Vac max, 20 mA max, sezione del cavo pari a 0,75 mm²) tra i due pin del connettore (7), cfr. figura.

Contatto aperto: arresto dell'UPS

Contatto chiuso: accensione dell'UPS (UPS collegato alla rete e rete presente)

Nota: il comando On/Off locale tramite il pulsante (10) rimane prioritario rispetto al comando remoto.

Contatto aperto: arresto dell'UPS, la spia (14) si accende.

Per ritornare in modalità di funzionamento normale, disattivare il contatto esterno di arresto remoto e riavviare l'UPS tramite il pulsante (10).

4 - Inserire il connettore (7) nel suo alloggiamento sul lato posteriore dell'UPS.
5 - Collegare e riavviare l'UPS secondo le procedure descritte in precedenza.
6 - Attivare il contatto esterno di arresto remoto per testare la funzione.

Attenzione: questo connettore deve essere esclusivamente collegato a circuiti di livello TBTS (Tensione di sicurezza molto bassa).

4. Accesso alle misure e alla personalizzazione

• Inserire il CD ROM Solution-Pac nell'apposito lettore.
• Nella prima schermata del programma che appare, selezionare "Soluzione Punto a Punto" e seguire le istruzioni visualizzate per installare il software Personal Solution-Pac.
• Selezionare quindi "Configurazione", "Configurazione avanzata" e "Parametri UPS".

Tenere presente che le versioni Linux/Unix/MacOS del software Personal Solution-Pac non prevedono questa possibilità.

È possibile modificare i seguenti parametri di regolazione (i commenti dettagliati sono disponibili nel software Personal Solution-Pac):

Personalizzazione dell'uscita principale

Funzione Configurazione di fabbrica Altre impostazioni
Tensione di uscitain funzionamento su batteria 230	Volt AC 200/208/220/240 Volt AC
Soglia di allarme di sovraccarico 105% 30/50/70%

Personalizzazione dei valori di soglia della tensione

Funzione Configurazione di fabbrica Altre impostazioni
Soglia massima di passaggio su batteria 294 Volt AC	Da 271 a 294 Volt AC
Soglia minima di passaggio su batteria 160 Volt AC	Da 160 a 180 Volt AC
Soglia di attivazione della modalità «fader» 265 Volt AC	Da 244 a 265 Volt AC
Soglia di attivazione della modalità «booster» 184 Volt AC	Da 184 a 207 Volt AC
Campo massimo di tensione in ingresso Disattivata	Attivata	(1)

(1) Soglia di tensione minima di passaggio su batteria: 150 V.

Personalizzazione della sensibilità dell'UPS

Funzione Configurazione di fabbrica Altre impostazioni
Livello di sensibilità dell'UPS	Normale	Alta o bassa

Personalizzazione delle condizioni di avvio/arresto dell'UPS

Funzione Configurazione di fabbrica Altre impostazioni
Avviamento automatico	Attivato	Disattivato
Avviamento su batteria	Attivato	Disattivato
Arresto forzato	Attivato	Disattivato
Modalità risparmio energetico	Disattivata	Attivata
Avvio/arresto UPS mediante software	Attivata	Disattivata
Livello della batteria prima del riavvio	0%	Dallo 0 al 100%

Personalizzazione della batteria

Funzione Configurazione di fabbrica Altre impostazioni
Periodicità del test batteria	Settimanale	Nessun test / Giornaliero / Mensile
Preallarme fine autonomia	20%	Dallo 0 al 100%
Protezione dalle scariche profonde	Attivata	Disattivata
Allarme acustico	Attivato	Disattivato

5. Manutenzione

5.1 Riparazione dei guasti

	Sintomo Diagnostica Rimedio
1 Durante l'avviamento dell'UPS tramite il pulsante (10), tutte le spie si accendono una volta e il cicalino emette un bip, dopodiché la spia (14) rimane accesa.		L'azione del contatto di arresto remoto (RPO) ha provocato l'arresto dell'UPS e ne impedisce il riavvio.	Riportare il contatto in posizione normale e premere il pulsante (10) per riavviare l'UPS.
2	Il pulsante (10) e le spie (13) e (14) sono accesi, e tutte le spie dell'indicatore a barre (8) lampeggiano.	Il tasso di carico supera il livello di sovraccarico configurato o la capacità dell'UPS.	Verificare la potenza assorbita dagli impianti collegati e staccare quelli non prioritari. Verificare il livello di sovraccarico configurato.
3	Il pulsante (10) e la spia (15) sono accesi, e tutte le spie dell'indicatore a barre (8) lampeggiano.	È stato raggiunto un sovraccarico critico in uscita dall'apparecchio. In caso di interruzione della rete di alimentazione, gli impianti non vengono alimentati a batteria.	Verificare la potenza assorbita dagli impianti collegati e staccare quelli non prioritari.
4	La spia (15) è accesa e tutte le spie dell'indicatore a barre (11) lampeggiano.	È stato rilevato un guasto alla batteria durante l'autotest.	Sostituire gli elementi della batteria (vedere §5.2, Sostituzione del modulo batteria).
5	Si accende solo la spia (15) e il cicalino emette un bip continuo.	L'UPS presenta un guasto interno e gli impianti non sono più alimentati.	Rivolgersi al servizio post vendita.

5.2 Sostituzione del modulo batteria del modello "tower"

Richiamo sulle istruzioni di sicurezza:

La batteria presenta un rischio di elettrocuzione ed una corrente di cortocircuito elevata. Per qualsiasi intervento sugli elementi della batteria, occorre prendere le seguenti precauzioni:

• Togliere orologi, anelli, fedi, bracciali o qualsiasi altro oggetto metallico.
• Utilizzare utensili con impugnatura isolata.

Smontaggio del modulo batteria

Orientare l'apparecchio come indicato nella figura accanto.

A - Allentare le due viti sulla sezione sinistra.

B - Sollevare e tirare verso se stessi il pannello con il logo.

C - Tirare i due connettori per scollegare il gruppo batteria (evitando rigorosamente di tirare i cavi).

D - Tirare la linguetta di plastica per estrarre la batteria.

Rimontaggio del nuovo modulo batteria

Ripetere le operazioni sopra descritte in senso inverso.

- Per preservare la sicurezza e lo stesso livello di performance, utilizzare elementi batteria forniti da EATON. - Fare attenzione ad inserire correttamente i componenti maschio e femmina del connettore durante il raccordo.

5.3 Sostituzione del modulo batteria del modello "rack"

Richiamo sulle istruzioni di sicurezza

La batteria presenta un rischio di elettrocuzione ed una corrente di cortocircuito elevata. Per qualsiasi intervento sugli elementi della batteria, occorre prendere le seguenti precauzioni:

, Togliere orologi, anelli, fedi, bracciali o qualsiasi altro oggetto metallico.
, Utilizzare utensili con impugnatura isolata.

Smontaggio del modulo batteria

A - Allentare le 2 viti sulla sezione sinistra della parte anteriore.

B - Scollegare il gruppo batteria separando i 2 connettori (evitando rigorosamente di tirare i cavi).

C - Rimuovere questa sezione.

5. Manutenzione

D - Estrarre il gruppo batteria tirando sulla linguetta di plastica e procedere alla sostituzione.

Rimontaggio del nuovo modulo batteria

Ripetere le operazioni sopra descritte in senso inverso.

- Per preservare la sicurezza e lo stesso livello di performance, utilizzare elementi batteria forniti da EATON. - Fare attenzione ad inserire correttamente i componenti maschio e femmina del connettore durante il raccordo.

5.4 Centro di formazione

Per tenere sotto controllo l'impianto EATON e intervenire al primo livello, viene da noi messo a disposizione dei clienti un programma completo di formazione tecnica in lingua inglese e in lingua francese.

6.1 Specifiche tecniche

Evolution	650 / 650 Rack	850 / 850 Rack	1150 / 1150 Rack	1550 / 1550 Rack
Potenza in uscita 650 VA /	420 W	850 VA /600 W	1150 VA /770 W	1550 VA /1100 W
Rete elettrica di alimentazioneTensione in ingresso nominaleRange di tensione in ingressoRange di tensione in ingresso 50 HzRange di tensione in ingresso 60 Hz	Monofase 220~240 Vda 160 V a 294 V (1) da 47Hz a 70Hz (2) da 56,5Hz a 70Hz (2)
Uscita utilizzo in funzionamento su batteriaTensioneFrequenza	230 V (+6% / -10%) (3) 50/60 Hz ±0,1 Hz
Batteria (al piombo, a tenuta ermetica, senza manutenzione)Modello towerModello rack	1 x 12V - 9 Ah2 x 6V - 9 Ah	2 x 12V -7,2 Ah4 x 6V -7,2 Ah	2 x 12V - 9 Ah4 x 6V - 9 Ah	3 x 12V - 9 Ah6 x 6V - 9 Ah
AmbienteTemperatura di funzionamentoTemperatura di stoccaggioUmiditàSoglia di rumore	da 0°C a 35°C da 0°C a 40°C
	da -25°C a 40°Cdal 20% al 90% (senza condensa)< 40dbA

(1) Valori di soglia massima e minima regolabili mediante il software Personal Solution-Pac.
(2) Fino a 40 Hz in modalità ampia frequenza (programmazione mediante il software Personal Solution-Pac).
(3) Regolabile tra 200 V (declassamento del 10% della potenzia di uscita) / 208 V / 220 V / 230 V / 240 V

6. Allegati

6.2 Glossario

AC Normale È la rete elettrica di alimentazione normale dell'UPS.

Autonomia	Periodo di tempo durante il quale gli impianti vengono alimentati dall'UPS funzionante su batteria.
Avviamento su batteria	Rende possibile la messa sotto tensione degli impianti collegati all'UPS in caso di assenza della rete elettrica di alimentazione. In tal caso l'UPS funziona unicamente su batteria.
Avvio/Arresto UPS mediante software	Permette di autorizzare o impedire al software di protezione dei sistemi informatici l'attivazione delle sequenze di Avvio/Arresto dell'UPS.
Impianti Apparecchi o dispositivi collegati in uscita all'UPS.
Modalità "booster"	Modalità di funzionamento automatica dell'UPS che consente di alzare la tensione della rete elettrica, in caso di abbassamento, al di sopra di un valore definito mediante personalizzazione, senza incidere sul livello di carica della batteria.
Modalità "fader"	Modalità di funzionamento automatica dell'UPS che consente di abbassare la tensione della rete elettrica, in caso di valore eccessivo della stessa, al di sotto di un valore definito mediante personalizzazione, senza incidere sul livello di carica della batteria.
Percentuale di caricamento	Rapporto tra la potenza assorbita dagli impianti collegati all'UPS e la potenza massima erogabile dall'UPS.
Personalizzazione	Programmazione di alcuni parametri diversa dalla configurazione standard di fabbrica. Alcune funzioni dell'UPS possono essere modificate mediante il software Personal Solution-Pac al fine di soddisfare meglio le necessità dell'utente.
Prese programmabili	Prese utilizzabili con i comandi di disinserimento automatico, arresto remoto e avviamento sequenziale (personalizzazione mediante il software Personal Solution-Pac).
Scarica profonda	Livello di scarica della batteria oltre il minimo consentito, tale da provocare danni irreversibili alla batteria.
Soglia di preallarme per fine autonomia della batteria	Si tratta di un valore minimo del livello di tensione della batteria che permette di rilevare la fine imminente dell'autonomia della batteria ed assumere pertanto le disposizioni previste in caso di interruzione di corrente agli impianti.
Test della batteria	Test interno dell'UPS che permette di verificare lo stato della batteria.

UPS Uninterruptible Power System (gruppo di continuità)

Evolution

650/650 Rack 1U

850/850 Rack 1U

1150/1150 Rack 1U

1550/1550 Rack 1U
