BRUKSANVISNING ELLIPSE PRO 850 IEC EATON

• D enna produkt är en UPS (Uninterruptible Power Supply, avbrottsfri elkraft) till datorer och deras kringutrustning, TV, stereo-system och video… Den får inte användas för att driva annan elektrisk utrustning (belysning, värmeelement, hushållsutrustning mm.). • UPS:en kan installeras horizontellt, vertikalt eller placerad i rack 2U (tillvalskit).

2. Beskrivning 6 PÅ/AV-knapp för batteriets backuputgångar

UPS PÅ AVR-läge Batteriläge Internt fel Utgående belastningsnivå Batterinivå Inkommande mätningar Utgående mätningar Mätenhet

18 Utgångar för spikskydd 19 Utgångar för batteribackup 20 Skydd (överspänningsskydd)

• A nslut UPS:en 1 till växelspänning via vägguttag med skyddsjord och den medföljande kabeln 4 för UPS med FR/DIN-kontakter eller med anslutningskabeln till er dator för UPS med IEC-kontakter (se bild A). • Anslut kritisk last (datorer, monitorer, modem mm.) till uttag 19 för batteribackup och skydd mot spänningstransienter (se bild B) men se till att ni inte överskrider den maximala utgångsströmmen för UPS:en. • Andra enheter (skrivare, skanner, fax etc.) kan inte anslutas till utgångarna för spikskydd 18 (se bild B). Utgångarna för spikskydd har inte batteribackup vid ett strömavbrott. Valfritt Internet modem / Nätverksanslutning: Ett modem eller Ehternet datalinje kan skyddas mot spänningstransienter genom att koppla dem via UPS:en. Anslut den existerande utrustningskabeln mellan vägguttaget och UPS:en och använd en likadan kabel mellan UPS:en och utrustningen som visas i bild C (kabeln medföljer inte). Valfritt USB anslutning: UPS: En kan anslutas till datorn med den medföljande USB-kabeln 5 (se bild C). Programvaran finns på CD-skivan 5 eller också kan du ladda ner Eaton UPS Companion-programvaran från powerquality.eaton.com. Registrera garantin på: powerquality.eaton.com.

4. Driftinstruktion för Master och EcoControl uttagen För att begränsa elförbrukningen på kringutrustningen (scanners, skrivare) i standby läge så är Ellipse PRO utrustad med EcoControl uttag som är beroende på Master uttaget. När huvudutrustningen matad av Master uttaget (datorn) kopplats ner kommer EcoControl uttagen automatiskt avaktiveras och kringutrustningen stängas av. Denna funktion (avaktiverad som fabriksval) bekräftas och konfigureras genom konfigurationsverktyget som är integrerad i mjukvaran (software). Notera: När denna funktion är aktiverad ska inga kritiska applikationer kopplastill EcoControl uttagen.

Tröskelvärdesinställning En förinställd inställning säkrar en korrekt drift av EcoControl funktionen. Dock, beroende på förbrukningen av huvudlasten så kan EcoControl funktionens tröskelvärde behöva justeras med konfigurationsmjukvaran som medföljer UPS: en. • Se först till att funktionen är aktiverad i "EcoControl Function" fliken i konfigurationsverktyget. • Om kringutrustningen kopplad till EcoControl uttagen inte stängs av när huvudlasten inte är i normal-läge (t.ex. i standby-läge) måste upptäktströskelvärdet ställas in på Hög (High). • Om förbrukningsnivån på huvudlasten är låg och EcoControl uttagen stängs av när huvudlasten är i normal-läge måste upptäktströskelvärdet ställas in på Låg (Low).

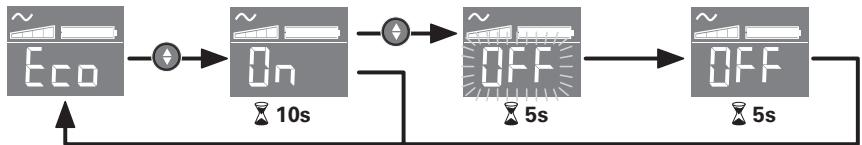

5. Ställa in UPS via LCD Släpp den nedåtriktade bläddringsknappen för att välja meny

Exempel på inställning

Spara det nya värdet

LCD-panelen stängs av om ingen aktivitet registreras på tre minuter.

6. Drift Batteribyte UPS:en laddar batterierna så fort den är ansluten till ett vägguttag, oavsett om knapp 6 är intryckt eller inte. Första gången UPS:en används så når batteriet sin fulla laddning efter att ha laddats i minst 8 timmar. Det rekommenderas att UPS:en är konstant inkopplad till ett uttag med växelspänning för att säkerställa bästa möjliga laddning. Starta UPS en: Tryck och håll in knapp 6 i ungefär en sekund. Utgångar för spikskydd 18 utan batteribackup Utrustning ansluten till dessa uttag får spänning så fort växelströmskabel 4 blir ansluten. De påverkas inte av knapp 6 . Batteribackup uttag 19 Utrustning ansluten till dessa uttag får spänning så fort knapp 6 blir grön (se bild D). Dessa uttag kan spänningsättas även om UPS:en inte är ansluten till växelspänning (knapp 6 blinkar).

SVENKA Växelspänningsstörning • Om växelspänningen blir störd eller försvinner så fortsätter UPS:en gå på batteridrift. Knapp 6 blinkar grönt. I normal-läge larmar den med ett pip var tionde sekund och var tredje sekund när batteritiden börjar ta slut. I tyst läge (silent mode) larmar UPS:en bara en gång när den går över i batteridrift. • Om spänningsbortfallet varar längre än batteribackuptiden så stannar UPS:en och återstartar automatiskt igen när spänningen återkommer. Efter en fullständig urladdning behövs det ett par timmar för att ladda upp batteriet till full backuptid igen. Spikskydd: Alla butiker har överspänningsskydd. Avstängning av batteribackuputtagen 19 Tryck och håll in knapp 6 i mer än två sekunder.

7. Felsökning (För ytterligare information, besök www.powerquality.eaton.com eller kontakta efterförsäljningsupport)

• Batteribackup uttagen 19 saknar spänning. • Anslutna utrustningen är inte spänningsatta närväxelspänningen till UPS:en försvinner. • Växelspänningen är tillgänglig men UPS:engår på batteridrift.

• Knapp 6 är inte tillslagen och lyser. • Utrustningen är inte ansluten till batterbackup uttagen 19 .

• Tryck och håll in knapp 6 och kontrollera att den blir grön. • Anslut utrustningen till batteribackup uttagen 19 .

• Överspänningsskydd 20 , på baksidan av UPS-enheten, har lösts ut av en överbelastning i UPS-utgången.

• Koppla bort onödig utrustning och återställ strömbrytare 20 genom att trycka in den. • Koppla bort onödig utrustning som är kopplad till batteribackuputtagen 19 .

• Den gröna knappen 6 blinkar och en ljudsignal hörs var tredje sekund.

• UPS:ens batteribackup uttag 19 är överlastade.

• En felsignal 12 visas på LCDpanelen och en ljudsignal hörs oavbrutet.

• Ring Teknisk Support. • Det har uppstått ett fel på UPS:en och batteribackup uttagen 19 är inte längre spänningsatta.

• Grön knapp 8 är mörk och de filtrerade uttagenär spänningsatta. • EcoControl uttagen fortsätter att vara spänningsattanär huvudapplikationen (Master outlet) är stoppad.

• Skydd mot spänningstransienter • Ring Teknisk Support. är intelängre förutsatt.

• EcoControl funktionen är inte aktiverad eller inte korrekt inställd.

• Aktivera eller ställ in EcoControl funktionen korrekt genom att användamjukvaran (software) som medföljer produkten.
