ELLIPSE PRO 850 IEC - Växelriktare EATON - Gratis bruksanvisning och manual

Produkttyp	Avbrottsfri strömförsörjning (UPS) – Växelriktare
Varumärke	EATON
Modell	ELLIPSE PRO 850 IEC
Skenbar effekt	850 VA
Antal batterianslutna uttag	4 uttag (IEC-modell)
Antal överspänningsskyddade uttag	4 uttag (IEC-modell)
Uttagstyper	IEC C13 (ingång C14)
Huvudfunktioner	AVR (automatisk spänningsreglering), EcoControl, överspänningsskydd, kallstart
Display	LCD-skärm: laddningsnivå, batterinivå, in-/utgångsmätningar, lägen
Anslutningsmöjligheter	USB-port (kabel medföljer), nätverksskydd Ethernet / modem
Hanteringsprogramvara	Eaton UPS Companion (nedladdningsbar)
Batteri	Förseglad bly-syra, underhållsfri
Batteriladdningstid	Cirka 8 timmar för full autonomi
Mått (L × H × D) ungefärliga	300 × 80 × 200 mm
Ungefärlig vikt	6 kg
Strömförsörjning	Enfas nät 230 V – 50/60 Hz
Installation	Horisontell, vertikal eller i rack 2U (tillbehörssats)
Garanti	Registrering krävs på powerquality.eaton.com

Vanliga frågor - ELLIPSE PRO 850 IEC EATON

Hur startar jag Eaton Ellipse PRO 850 IEC UPS:en?

Tryck på knappen PÅ/AV (markering 6) i cirka 1 sekund. Knappen ska lysa grönt, vilket indikerar att de batterianslutna uttagen är strömförsörjda.

Vilka enheter kan jag ansluta till de batterianslutna uttagen?

De batterianslutna uttagen (markering 19) är avsedda för kritiska enheter: dator, bildskärm, modem. Överskrid inte den angivna strömmen i ampere.

Hur fungerar EcoControl-funktionen?

EcoControl-funktionen sparar energi: när enheten ansluten till Master-uttaget (t.ex. dator) är avstängd eller i viloläge, stängs EcoControl-uttagen automatiskt av, vilket stoppar kringutrustning (skrivare, skanner). Denna funktion är inaktiverad som standard och måste aktiveras via programvaran.

Hur ställer jag in tröskelvärdet för EcoControl?

Använd medföljande konfigurationsprogramvara. I verktyget aktiverar du först funktionen. Om EcoControl-kringutrustningen inte stängs av vid viloläge, öka tröskelvärdet Hög. Om EcoControl-uttagen stängs av medan huvudlasten är igång, sänk tröskelvärdet Låg.

Vad betyder blinkande LCD-indikator och ljudlarm?

En blinkande grön knapp med ljudlarm var 3:e sekund indikerar överbelastning på de batterianslutna uttagen. Koppla bort den orsakande enheten. Om larmet är kontinuerligt och indikatorn internt fel (12) visas, kontakta serviceavdelningen.

UPS:en avger ett pipande ljud i batteriläge, är det normalt?

Ja, i batteriläge avger ljudlarmet en signal var 10:e sekund (normalt) eller var 3:e sekund när autonomins slut närmar sig. Du kan aktivera tyst-läget för att endast höra ett pip vid övergång till batteri.

Hur lång tid tar det att ladda batteriet fullt?

Batteriet laddas så snart UPS:en är ansluten till elnätet. För första användning krävs en laddning på 8 timmar för full autonomi. Låt UPS:en vara ansluten permanent för att hålla batteriet laddat.

Hur skyddar jag min telefon- eller Ethernet-ledning med denna UPS?

Anslut vägguttaget till UPS:en med en kabel (ingår inte), anslut sedan UPS:en till enheten som ska skyddas med en identisk kabel. Detta skydd skyddar mot överspänningar på dataledningen.

Vad gör jag om de batterianslutna uttagen inte är strömförsörjda?

Kontrollera att knappen PÅ/AV lyser grönt. Om inte, tryck på den i 1 sekund. Kontrollera även att strömbrytaren på baksidan (markering 20) inte är utlöst.

Hur återställer jag strömbrytaren efter en överbelastning?

Koppla först bort enheten som orsakade överbelastningen från de batterianslutna uttagen. Tryck sedan på strömbrytaren (markering 20) på baksidan av UPS:en för att återställa den.

BRUKSANVISNING ELLIPSE PRO 850 IEC EATON

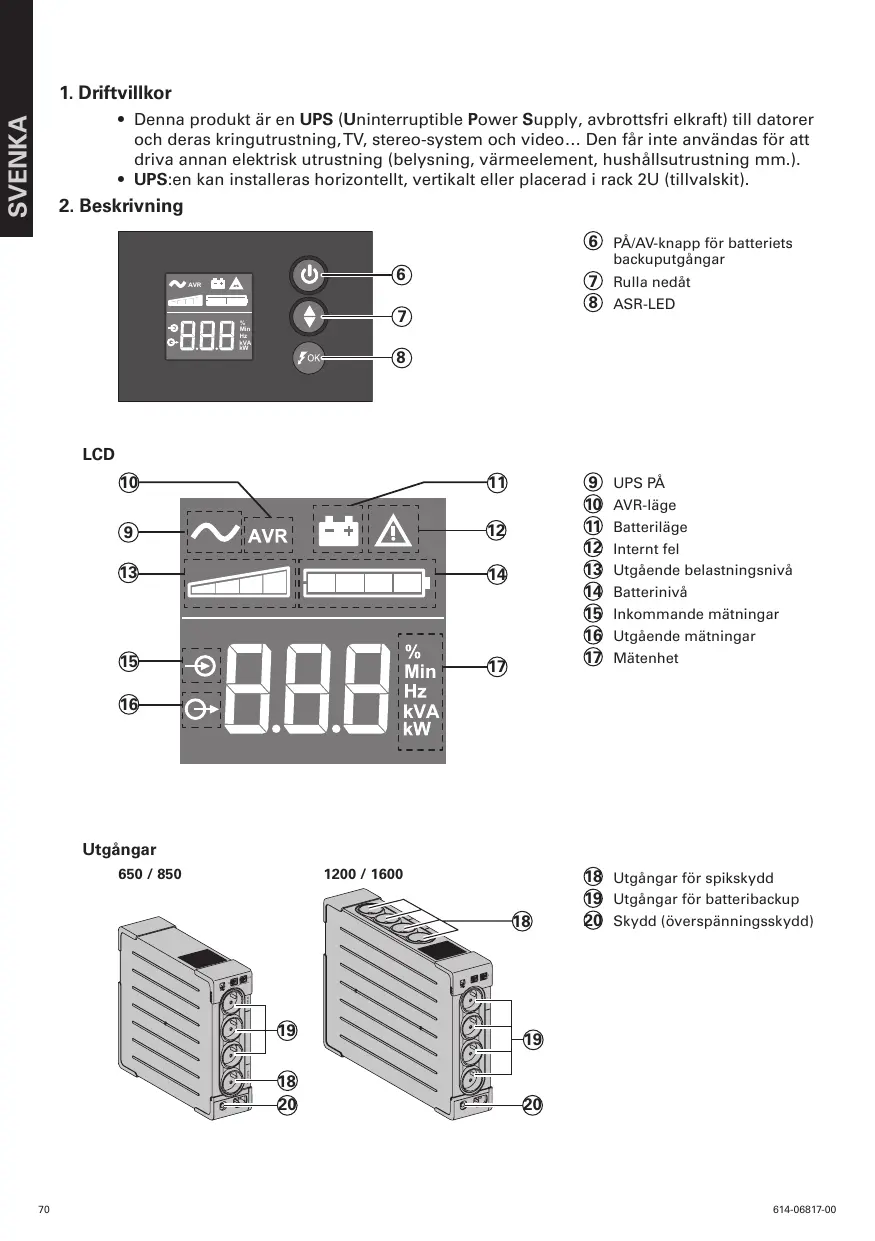

• Denna produit àr en UPS (Uninterruptible Power Supply, avbrottsfri elkraft) till datorer och deras kringutrustning,TV, stereo-system och video... Den fär inte användas for att drivà annan elektrisk utrustning (belysning, värmeelement, hushållsutrustning mm.).
• UPS:en kan installeras horizontally, vertikalt aller placerad i rack 2U (tillvalskit).

2. Beskrivning

6 PÁ/AV-knapp für batteriets backuputgangar
⑦ Rulla nedat
⑧ ASR-LED

LCD

⑨ UPS PÅ
10 AVR-lage
1 Batterilage
12 Internet fel
13 Utgaende belastningsnivá
14 Batterinivá
15 Inkommande matningar
16 Utgaende matningar
17 Matenhet

Utgangar

650/850

1200/1600

18 Utgangar for spikskydd
19 Utgangar for batteribackup
20 Skydd (overspänningsskydd)

3. UPS anslutninger

• Anslut UPS:en ① till växelsprüning via vägguttag med skyddsjord och den medfoljande kabeln ④ für UPS med FR/DIN-kontakter eller med anslutningskabeln till er dator for UPS med IEC-kontakter (se bild A).
• Anslut kritik last (datorer, monitorer, modem mm.) till uttag 19 for batteribackup och skydd mot spansningstransienter (se bild B) men se till att ni inte överskrider den maximala utgangsströmmen for UPS:en.
• Andra enheter (skrivare, skanner, fax etc.) kan inte anslutas till utgangarna for spikskydd 18 (se bild B). Utgangarna for spikskydd har inte batteribackup vid ett strömavbrott.

Valfritt Internet modem / Nätverksanslutting:

Ett modem aller Ehternet datalinje kan skyddas mot spanningstransienter genom att koppla dem via UPS:en. Anslut den existerende utrustningskabeln mellan vagguttaget och UPS:en och använd en likadan kabel mellan UPS:en och utrustningen som visas i bild C (kabeln medfoljer inte).

Valfritt USB anslutting: UPS:

En kan anslutas till datorn med den medfoljande USB-kabeln (5) (se bild C). Programvaran finns på CD-skivan (5) aller ochskan du ladda ner Eaton UPS Companion-programvaran frän powerquality.eaton.com.

Registrarangaarantipa:powerquality.eaton.com.

4. Driftinstruktion for Master och EcoControl uttagen

For att begränsa elförbrukningen på kringutrustningen (scanners, skrivare) i standby进展情况 auf den Kungsmittel.

Notera: Närenna Funktion ar aktiverad ska inga kritiska applikationer kopplastill EcoControl uttagen.

Tröskelvárdesinställning

En Förinställd inställning sakkrar en korrekt drift av EcoControl funktionen. Dock, beroende på forbrukningen av huvudlasten sökan EcoControl funktionens tröskelvarde behöva justeras med konfigurationsmjukvaran som medfoljer UPS: en.

• Se Först till att Funktionen ar aktiverad i "EcoControl Function" fliken i konfigurationsverktyget.
• Om kringutrustingen kopplad till EcoControl uttagen inte stängs av nar huvudlasten inte ar i normal-läge (t.ex. i standby-läge) maste upptaktströskelvärdet ställas in på Hög (High).
• Om forbrunningsniván på huvudlasten är lög och EcoControl uttagen stängs av;narr huvudlastenär i normal-läge maste upptaktströskelvärdet ställas in på Lög (Low).

Slapp den nedatrixde bladdringsknappen for att valja menu

Exempel påinstalling
Spara detnya vardet

• LCD-panelen stängs av om ingen aktivitet registrareras på tre minuter.

6. Drift

Batterbyte

UPS:en laddar batterierna sa fort den ar ansluten till ett vagguttag, oavsett om knapp 6 ar intryckt ether inte. Forsta gangen UPS:en anvands sa narr Batteriet sin fulla laddning after att ha laddats i minst 8 timmar. Det rekommenderas att UPS:en ar konstant inkopplad till ett uttag med vexelspanning for att sakerstalla basta möjiga laddning.

Starta UPS

en: Tryck och häll in knapp 6 i ungefar en sekund.

Utgangar for spikskydd 18utan batteribackup

Urustning ansluten till dessa uttag fär spanning sá fort växelströmskabel ④ blir ansluten. De pāverkas inte av knapp ⑥.

Batteribackup uttag 19

Urustning ansluten till dessa uttag fär spanning SSE fort knapp ⑥ blir grön (se bild D). Dessa uttag kan spanningsattas även om UPS:en inte ar ansluten till växelspenning (knapp ⑥ blinkar).

Växelspänningsstörning

• Om væxelspänningen blir störd eller forsvinner sä fortsettter UPS:en gå på batteridrift. Knapp ⑥ blinkar gront. I normal-läge larmar den med att pip var tionde sekund och var tredje sekund Near batteritiden börjar ta slut. I tyst lage (silent mode) larmar UPS:en bara en gang nar den gär over i batteridrift.
• Om spanningsbortfallet varar langre an batteribackuptiden sa stannar UPS:en och Återstartar automatiskt igen nar spanninger Återkommen. Efter en fullständig urladdning behövs det ett par timmar for att ladda upp batteriet till full backuptid igen.

Spikskydd:

Alla butiker har översänningssskydd.

Avstängning av batteribackuputtagen 19

(Förytterligare information, besök www.powerquality.eaton.com eller kontakta afterförsäljning-support)

	Problem	Orsak	Lösning
1	• Batteribackup uttagen 19 saknar spanning.	• Knapp 6 ar inte tillslagen och lyser.	• Tryck och häll in knapp 6 och kontrollera att den blir grön.
2	• Anslutna utrustningen ar inte spanningsatta nagvæxelspänner till UPS: en försvinner.	• Utrustningen ar inte ansluten till batterbackup uttagen 19.	• Anslut utrustningen till batterbackup uttagen 19.
3	• Væxelspänner ar tillganglig men UPS:engår på batteridrift.	• Överspänningskydd 20, på baksidan av UPS-enheten, har lösests ut av en överbelastning i UPS-utgången.	• Koppla bort onödig utrustning och Återställ strömbrytare 20 genom att trycka in den.
4	• Den gröna knappen 6 blinkar och en ljud signalhörsvar tredje sekund.	• UPS:ens batteribackup uttag 19 ar overlastade.	• Koppla bort onödig utrustning som ar kopplad till batteribackuputtagen 19.
5	• En felsignal 12 visas på LCD-panelen och en ljud signalhörsvoavbrutet.	• Det har uppstätt ett fel på UPS:en och batteribackup uttagen 19 ar inte langre spanningsatta.	• Ring Teknisk Support.
6	• Grón knapp 8 ar mörk och de filtrerade uttagenär spanningsatta.	• Skydd mot spanningstransienter ar intelängre forutsatt.	• Ring Teknisk Support.
7	• EcoControl uttagen fortsetter att vara spanningsattanär huvudaplicationen (Master outlet) ar stoppad.	• EcoControl Funktionen ar inte aktiverad eller inte korrekt inställd.	• Aktivera eller ställ in EcoControl Funktionen korrekt genom att användamjukvaran (software) som medfoljerprodukten.
