Tipo de producto	Fuente de alimentación ininterrumpida (UPS) – Inversor
Marca	EATON
Modelo	ELLIPSE PRO 850 IEC
Potencia aparente	850 VA
Número de tomas protegidas por batería	4 tomas (modelo IEC)
Número de tomas protegidas contra sobretensiones	4 tomas (modelo IEC)
Tipos de tomas	IEC C13 (entrada C14)
Funciones principales	AVR (regulación automática de voltaje), EcoControl, protección contra sobretensiones, arranque en frío
Pantalla	Pantalla LCD: nivel de carga, nivel de batería, medidas entrada/salida, modos
Conectividad	Puerto USB (cable incluido), protección de red Ethernet / módem
Software de gestión	Eaton UPS Companion (descargable)
Batería	Plomo-ácido sellado, sin mantenimiento
Tiempo de recarga de la batería	Aproximadamente 8 horas para alcanzar la autonomía completa
Dimensiones (L × H × P) aproximadas	300 × 80 × 200 mm
Peso aproximado	6 kg
Alimentación	Red monofásica 230 V – 50/60 Hz
Instalación	Horizontal, vertical o en rack 2U (kit opcional)
Garantía	Registro requerido en powerquality.eaton.com

Preguntas frecuentes - ELLIPSE PRO 850 IEC EATON

¿Cómo encender el inversor Eaton Ellipse PRO 850 IEC?

Presione el botón ENCENDIDO/APAGADO (referencia 6) durante aproximadamente 1 segundo. El botón debe iluminarse en verde, indicando que las tomas protegidas están alimentadas.

¿Qué dispositivos puedo conectar a las tomas protegidas por batería?

Las tomas protegidas por batería (referencia 19) están destinadas a dispositivos críticos: computadora, monitor, módem. No exceda la corriente indicada en amperios.

¿Cómo funciona la función EcoControl?

La función EcoControl permite ahorrar energía: cuando el dispositivo conectado a la toma Master (ej: computadora) está apagado o en espera, las tomas EcoControl se cortan automáticamente, deteniendo los periféricos (impresora, escáner). Esta función está desactivada por defecto y debe activarse mediante el software.

¿Cómo configurar el umbral de activación de EcoControl?

Utilice el software de configuración proporcionado. En la herramienta, active primero la función. Si los periféricos EcoControl no se detienen en espera, aumente el umbral Alto. Si las tomas EcoControl se detienen mientras la carga principal funciona, reduzca el umbral Bajo.

¿Qué significa el indicador LCD parpadeante y la alarma sonora?

Un parpadeo del botón verde con una alarma sonora cada 3 segundos indica una sobrecarga en las tomas protegidas. Desconecte el dispositivo causante. Si la alarma es continua y el indicador fallo interno (12) se muestra, contacte al servicio postventa.

El inversor emite un pitido en modo batería, ¿es normal?

Sí, en modo batería la alarma sonora emite una señal cada 10 segundos (normal) o cada 3 segundos cuando se acerca el fin de la autonomía. Puede activar el modo silencioso para solo escuchar un pitido al pasar a batería.

¿Cuánto tiempo se necesita para recargar completamente la batería?

La batería se recarga tan pronto como el inversor está enchufado a la red. Para el primer uso, una carga de 8 horas es necesaria para obtener la autonomía completa. Deje el inversor enchufado permanentemente para mantener la batería cargada.

¿Cómo proteger mi línea telefónica o Ethernet con este inversor?

Conecte la toma mural al inversor con un cable (no incluido), luego conecte el inversor al dispositivo a proteger con un segundo cable idéntico. Esta protección actúa contra sobretensiones en la línea de datos.

¿Qué hacer si las tomas protegidas no están alimentadas?

Verifique que el botón ENCENDIDO/APAGADO esté iluminado en verde. Si no es así, presiónelo durante 1 segundo. Verifique también que el disyuntor en la parte trasera (referencia 20) no esté disparado.

¿Cómo restablecer el disyuntor después de una sobrecarga?

Desconecte primero el dispositivo que provocó la sobrecarga de las tomas protegidas. Luego, presione el botón del disyuntor (referencia 20) en la parte trasera del inversor para rearmarlo.

MANUAL DE USUARIO ELLIPSE PRO 850 IEC EATON

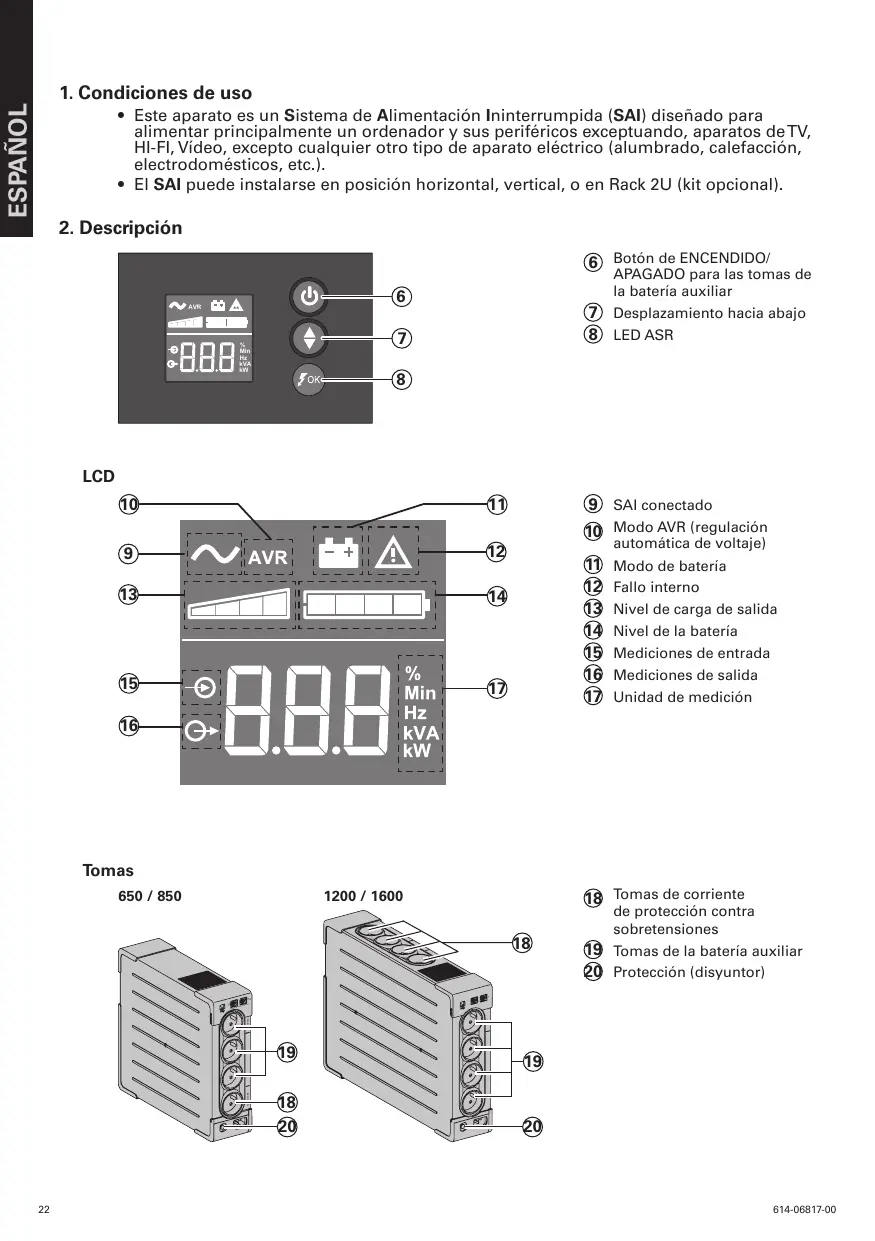

1. Condiciones de uso

• Este aparato es un Sistema de Alimentacion Ininterrupida (SAI) Diseño para alimentar principalmente un ordinador y sus periféricos exceptuando, aparatos de TV, HI-Fl, Video, excepto cualquier(other tipo de aparato electrico (alumbrado, calefaction, electrodomesticos, etc.).
• El SAI pueda instalarse en posicion horizontal, vertical, o en Rack 2U (kit optional).

2. Descripción

6 Botón de ENCENDIDO/ APAGADO para las��omas de la bateria auxiliar
⑦ Desplazamente para abajo
⑧ LED ASR

LCD

9 SAI conectado
10 Modo AVR (regulación automática de voltaje)
11 Modo de bateria
12 Fallo interno
13 Nivel de energia de salute
14 Nivel de la bateria
15 Mediciones de entrada
16 Mediciones de salute
17 Unidad de medicación

Tomas
650/850

1200/1600

18 Tomas de corriente de proteccion contra sobretensiones
19 Tomas de la batería auxiliar
20 Protección (disyuntor)

3. Conexiones del SAI

• Conectar el SAI ① a la red electrica en una toma mural con tierra por medio del cable ④ suministrado con el SAI con tomas FR/DIN o con el cable de alimentacion de su ordinador para un SAI con tomas IEC (vease la figura A).
• Conectar los enchufes de los aparatoscriticos (ordenador, pantalla, módem, etc.) en las tomas alimentadas por la bateria y protegidas contra las sobretensiones (vease la figura B), no sobrepasando la corriente indicada en amperios.
• Internacionalmente, como en el caso de corte de corriente.

Protección de la linea de datos fax/módem/red ethernet (optional):

La linea Telefonica, fax, módem, red ethernet,oulda ser protegida contra las sobretensiones conectandose a trovés del SAI. Para ello conectar la toma mural al SAI con el cable del equipo a proteger,y por othera parte con un cable identico unir el SAI al equipo protegado, como se indica en el dibujo C (cable no suministrado).

Communicación USB / Serie (optional):

El dispositivo SAI pueda conectarse al ordinador mediante el cable USB ⑤ incluso (véase la figura C).

El software está disponible en el CD-ROM ⑤ o también se pueda descargar el software de Eaton UPS Companion en powerquality.eaton.com.

Registrese para disfurutar de la garantía en powerquality.eaton.com.

4. Instruetiones de funciona y EcoControl

Para reducir el Consumo de energia de los periféricos (scatter, impersona) en modo de espera, Ellipse PRO cuenta con tomas EcoControl independentes de la toma Master (vase figura B). Cuando la aplicacion principal alimentada por la toma Master (ordenador) se para, las tomas EcoControl se desactivan automatically y los periféricos se paran.

La validación y configuración de esta función (desactivada por defecto) se realiza mediante la herramienta de configuración integra de en el software.

Note: Cuando la func tion este activada, no connecte aplicaciones criticas a las tomas EcoControl.

Configuración de los umbrales

La configuración por defecto asegura el correcto funciona de la función EcoContol.

Sin embargo, según el nivel de consumo de la energia principal, pueda que seanecessary configurar un emplante de activación de la configuración EcoControl mediante el programa de configuración proporcionado con el ondulator:

• Asegúrese primero de que la función está activada correctamente en laisión "EcoControl function" de la herramienta de configuración.
• Si los periféricos connectados a lasclerosis EcoControl no se paran cuando la carga principal no está en configuracion normal (p. ej., durante el modo de espera), esnecessary augmentar el valor del umbral de detectacion al nivel High.
• Si el nivel de consumo nominal de la energia principal es bajo y las tiendas EcoControl se paran cuando la energia principal genera un valor del umbrel de detectación al nivel Low.

5. Ajuste del SAI en la pantalla LCD

Suelte el botón de desplazimiento para selección ar menú

Ejemplodeajuste

Guarde el nuevo valor

• La pantalla LCD se apagará si no registra activités en un intervalo de tres Minutes.

6. Utilación

Carga de la bateria

El SAI企业提供 su bateria en el momento en que se conecta a la red electrica sin importar el estado del interruptor ⑥. Al utilizar por primera vez, la bateria proporcióna su total autonomía sólo después de una recarga de 8 horas. Para mantener la mayor autonomía, se:aconsejadefer el SAI conectado permanentemente a la red electrica.

Puesta en marcha del SAI

Pulsar el interruptor ⑥ 1 segundo.

Tomas de corriente de proteccion contra sobretensiones 18 sin bateria auxiliar

Los aparatos connectados a estas tomas son alimentados a partir del momento en que el cable de entrada ④ se conecta a una toma mural. No se pueda desconectar mediante el interruptor ⑥.

Tomas auxiliadas 19

Los aparatos connectados a estas��omas son alimentados a partir del momento en que el interruptor 6 está encendido en verde (ver el dibujo D).Estas��omas se peuventponer en funcionaundo aun cuando el SAI no está conectado a la red electrica (interruptor 6 parpadeando).

Perturbacion de la red electrica

• Si la tension de esta red es defectuosa o está ausente, el SAI suege funciona con la bateria: el interruptor (6) parpadea en verde.
  En modo normal, la alarma acústica emite un sonido cada 10 segundos y luego cada 3 segundos cuando la bateria se acerca al final de su autonomía. En modo silencio, la alarma acústica emite un bip cuando la bateria toma el relevo.
• Si la duración del corte de la red electrónica sobrepasa la autonomía de la batería, el SAI se detiene y[luego se enciende automatistically cuando vuye la red electrónica.
  Tras su descarga completa, se necesitarán varias horas para restuarar su autonomía completa.

Protección contra sobretension:

Todas lasclerosis incluyen lafuncion de proteccion contra sobretension.

Interruption de las tomas auxiliadas 19

Presionar durante mas de 2 segundos el interruptor 6

7. Reparación

(Para cualquier información, consultar el Sitio www.powerquality.eaton.com o nuestro servicios de posventa)

	Síntoma	Diagnóstico	Solución
1	·Lasencias auxiliadas 19 no son alimentadas.	·El interruptor 6 no esta encendido.	·Acción el interruptor 6 y compruebe que está encendido en verde.
2	·Los aparatos connectados no son alimentados durante un corte de la red electrónica.	·Los aparatos no están connectados a lasencias auxiliadas 19.	·Conecte这些东西 aparatos a lasencias auxiliadas 19.
3	·La red electrónica está presente, pero el SAI funciona con su bateria.	·El disyuntur 20 situado en la parte trasera del SAI se haactivado bajo a una sobrecarga en la toma del SAI.	·Desconecte这么做 aparato de la calidad y rearme el interruptor automatístico 20THING.
4	·El botón verde 6 parpadaea yla alarma emite un pitido audible cada tres segundos.	·El SAI recibe una sobrecarga en lasencias auxiliares 19.	·Desconecte el aparato respectivo de lasencias auxiliares 19.
5	·Aparece una senal de error 12en la pantalla LCD y la alarmamemite un pitido audible continuo.	·El SAI tuvo un desperfcto.Lasencias auxiliadas 19 no son alimentadas.	·Póngase en contacto con el servicios de posventa.
6	·El indicator verde 8 estáapagado y lasencias 18 son alimentadas.	·No se asegura la proteccióncontra las sobretensiones.	·Póngase en contacto con el servicios de posventa.
7	·Lasencias EcoControl mantienenel suministro@mientras que laapsorcación principal (toma Master)está detenida.	·La función EcoControl no estáactivada o no se ha configuradocorrectamente.	·Active o configurer Correctamente la functión EcoControl mediante el softwareincluido.

Tomadas protegidas 19
