PWS1300-125 - Vinkelslip BOSCH - Gratis bruksanvisning och manual

Produkttyp	Vinkelslip
Märke	BOSCH
Modell	PWS1300-125
Nominell upptagen effekt	1300 W
Nominellt varvtal	11500 rpm
Varvtalsområde	2800 – 11500 rpm
Max. slipskivdiameter	125 mm
Spindelgänga	M14
Vikt (med standard stödhandtag)	2,4 kg
Skyddsklass	II (dubbelisolering)
Huvudfunktioner	Slipning, kapning, sandpappring, metallborstning
Constant-Electronic	Ja (varvtalshållning under belastning)
Varvtalsförinställning	Ja (ratt med 6 lägen)
Mjukstart	Ja
KickBack-stopp	Ja (KickBack Control)
Skydd mot oavsiktlig start	Ja
Överbelastningsskydd	Ja
Startströmsbegränsning	Ja (kompatibel med 16A säkring)
Stödhandtag	Vibrationsdämpande ingår
Skyddskåpa	För slipning och kapning
Ljudtrycksnivå	93 dB(A)
Ljudeffektnivå	104 dB(A)
Vibrationer (slipning)	13,0 m/s²
Underhåll och rengöring	Rengör ventilationsöppningarna regelbundet; blås med tryckluft; använd jordfelsbrytare vid arbete på metaller
Säkerhet	Dubbelisolering; omstartsskydd; kickback-stopp; vridbar skyddskåpa
Reservdelar och reparerbarhet	Reservdelar tillgängliga via Boschs service; reparation av auktoriserad fackman
Allmän information	Levereras med slipskydd, stödhandtag, stiftnyckel, snabbspännmutter SDS-clip

Vanliga frågor - PWS1300-125 BOSCH

Vilka typer av skivor kan jag använda med vinkelslipen PWS1300-125?

Du kan använda slipskivor, kapskivor (inklusive diamant), slipbrickor i gummi, metallborstar och lamellskivor. Se till att hålla dig till maximal diameter 125 mm och tillåtet varvtal (upp till 11000 rpm).

Hur justerar jag varvtalet?

Modellen PWS1300-125 CE har en förvalsratt (4) med 6 lägen. Du kan vrida på den även under användning. Varvtalet varierar från 2800 till 11500 rpm beroende på läge. För andra applikationer, se tabellen i manualen.

Hur byter jag slipskivan?

Koppla bort verktyget. Tryck på spindellåset (2) för att låsa spindeln. Lossa spännmuttern (10) eller snabbspännmuttern SDS-clip (11) med stiftnyckeln. Byt skivan och skruva åt ordentligt. Obs: snabbspännmuttern SDS-clip får endast användas för kapskivor.

Hur använder jag skyddskåpan vid kapning?

Vid kapning med bundna slipmedel, använd alltid den medföljande speciella skyddskåpan (12). Montera den på samma sätt som slipskyddet, genom att rikta in koden. Rikta den så att gnistor inte riktas mot användaren. Se till att den inte kan vridas utan att trycka på låsspaken.

Vad gör jag om skivan fastnar under arbete?

Släpp omedelbart strömbrytaren. Verktyget är utrustat med kickback-stopp som bryter strömmen. Vänta tills skivan stannat helt innan du agerar. Försök inte tvinga loss skivan. Efter stopp, kontrollera skivans skick och byt ut den om den är skadad.

Hur underhåller jag vinkelslipen?

Innan underhåll, koppla bort apparaten. Rengör regelbundet ventilationsöppningarna med en pensel eller tryckluft. Efter arbete på metaller, blås tryckluft inuti för att avlägsna ledande damm. Om nätsladden är skadad, låt den bytas av en auktoriserad Bosch-service.

Kan jag använda vinkelslipen för sandpappring?

Ja, montera slipbrickan i gummi (15) med lämpligt slippapper. Använd alltid handskyddet (14) vid detta arbete. Ställ in ett måttligt varvtal (läge 2-3 på ratten) för bästa resultat.

Hur vrider jag växellådshuset?

Koppla bort verktyget. Lossa de 4 skruvarna på växellådshuset. Vrid försiktigt huset till önskat läge (utan att ta bort det från kroppen). Dra åt de 4 skruvarna ordentligt. Detta gör att du kan placera strömbrytaren i en bekvämare position för vänsterhänta eller vissa applikationer.

Vilken säkerhetsutrustning ska jag bära?

Bär alltid skyddsglasögon. Beroende på applikation, lägg till ett andningsskydd (klass P2), hörselskydd, handskar och skyddsförkläde. Håll personer på avstånd. Bullerexponeringen kan överstiga 90 dB(A), hörselskydd är obligatoriskt.

Var kan jag hitta reservdelar eller få min vinkelslip reparerad?

Reservdelar finns tillgängliga via Boschs kundtjänst. Du kan beställa online på www.bosch-pt.fr. För reparation, kontakta en auktoriserad verkstad. I Frankrike, ring 0811360122 (kundservice) eller se kontaktuppgifter i manualen. Använd alltid originaldelar.

BRUKSANVISNING PWS1300-125 BOSCH

Allmänna säkerhetsanvisningar för elverktyg

VARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan detta orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan används begreppet "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.

Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar, alltefter elverktygets typ och användning, risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.

Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och uppsamlingsutrustning, se till att den är rätt monterad och används på korrekt sätt. Användning av dammutsugning minskar de risker dammet orsakar.

Korrekt användning och hantering av elverktyg

▸ Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. – Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst dessa anvisningar. Elverktygen är farliga om de används av oerfarna personer. ▸ Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Service

▸ Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för vinkelslipar

Gemensamma säkerhetsanvisningar för slipning, sandpappersslipning, arbete med stålborste, polering och kapslipning

▸ Detta elverktyg kan användas som slipmaskin med slipskiva, slippapper, stålborste och kapslipskiva. Beakta alla säkerhetsanvisningar, instruktioner, illustrationer och data som följer med elverktyget. Om nedanstående anvisningar ignoreras finns risk för elstöt, brand och/eller allvarliga personskador. ▸ Detta elverktyg är inte lämpligt för polering. Om elverktyget används för arbeten det inte är avsett för, kan farliga situationer och kroppsskador uppstå.

Använd inte tillbehör som tillverkaren inte uttryckligen godkänt och rekommenderat för detta elverktyg. Även om tillbehör kan fästas på elverktyget finns det ingen garanti för en säker användning. Insatsverktygets tillåtna varvtal måste åtminstone motsvara det på elverktyget angivna högsta varvtalet. Tillbehör med en högre rotationshastighet kan brista och slungas ut. Insatsverktygets yttre diameter och tjocklek måste motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryggande sätt avskärmas och kontrolleras. Insatsverktyg med gänginsats måste passa exakt till slipspindelns gänga. Vid insatsverktyg som monteras med fläns måste insatsverktygets håldiameter passa till flänsens infästningsdiameter. Insatsverktyg som inte exakt passar till elverktyget roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget. Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t.ex. slipskivor avseende splitter- och sprickor, sliprondeller avseende sprickor, repor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar. Om elverktyget eller insatsverktyget skulle falla ned, kontrollera om skada uppstått eller montera ett oskadat insatsverktyg. Du och andra personer i närheten ska efter kontroll och montering av insatsverktyg ställa er utanför insatsverktygets rotationsradie och sedan låta elverktyget rotera en minut med högsta varvtal. Skadade insatsverktyg går i de flesta fall sönder vid denna provkörning. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Se till att obehöriga personer hålls på betryggande avstånd från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområdet. Håll fast verktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt. Håll nätsladden på avstånd från roterande insatsverktyg. Om du förlorar kontrollen över elverktyget kan nätsladden kapas eller skadas, varvid risk finns för att din hand eller arm dras mot det roterande insatsverktyget.

Lägg aldrig bort elverktyget innan insatsverktyget stannat fullständigt. Det roterande insatsverktyget kan komma i beröring med underlaget varvid risk finns för att du förlorar kontrollen över verktyget. Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp. Rengör regelbundet elverktygets ventilationsöppningar. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar. Använd inte elverktyget i närheten av brännbara material. Risk finns för att gnistor antänder materialet. Använd inte insatsverktyg som kräver flytande kylmedel. Vatten eller andra kylvätskor kan medföra elstöt.

Varning för bakslag

Ett bakslag är en plötslig reaktion hos insatsverktyget när t.ex. slipskivan, sliprondellen, stålborsten hakar upp sig eller blockerar. Detta leder till abrupt uppbromsning av det roterande insatsverktyget. Härvid accelererar ett okontrollerat elverktyg mot insatsverktygets rotationsriktning vid inklämningsstället.

Om t.ex. en slipskiva hakar upp sig eller blockerar i arbetsstycket kan slipskivans kant i arbetsstycket klämmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig nu mot eller från användaren beroende på skivans rotationsriktning vid inklämningsstället. Härvid kan slipskivor även brista.

Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan.

Håll stadigt i elverktyget så att kroppen och armarna är i en ställning som är lämplig för att motstå bakslagskrafter. Använd alltid stödhandtaget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lämpliga försiktighetsåtgärder bättre behärska bakslags- och reaktionskrafterna. Håll alltid handen på betryggande avstånd från det roterande insatsverktyget. Insatsverktyget kan vid ett bakslag gå mot din hand. Undvik att hålla kroppen inom det område elverktyget vid ett bakslag rör sig. Bakslaget kommer att driva elverktyget i motsatt riktning till slipskivans rörelse vid inklämningsstället. Var särskilt försiktig vid bearbetning av hörn, skarpa kanter osv. Håll emot så att insatsverktyget inte studsar ut från arbetsstycket. På hörn, skarpa kanter eller vid studsning tenderar det roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen förloras eller att bakslag uppstår. Använd aldrig kedje- eller tandade sågklingor. Dessa insatsverktyg orsakar ofta ett bakslag eller förlust av kontrollen över elverktyget.

Speciella varningar för slipning och kapslipning

Använd endast slipkroppar som godkänts för aktuellt elverktyg och de sprängskydd som är avsedda för dessa slipkroppar. Slipkroppar som inte är avsedda för

aktuellt tryckluftverktyg kan inte på betryggande sätt skyddas och är därför farliga.

Skalade slipskivor måste monteras så att skivans slippyta inte skjuter ut över springskyddskantens plan. En felaktigt monterad slipskiva som skjuter ut över springskyddets plan kan inte smörjas i tillräcklig grad. Springskyddet måste monteras ordentligt på elverktyget och vara infäst så att högsta möjliga säkerhet uppnås, dvs den del av slipkroppen som är vänd mot användaren måste vara skyddad. Springskyddet ska skydda användaren mot brottstycken, tillfällig kontakt med slipkroppen samt gnistor som kan antända kläderna. Slipkroppar får användas endast för rekommenderade arbeten. T.ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor är avsedda för materialavverkning med skivans kant. Om tryck från sidan utövas mot slipkroppen kan den spricka. Förval slipskiva ska alltid skadas dess spännflänsar i korrekt storlek och form användas. Lämpliga flänsar stöder slipskivan och reducerar sålunda risken för slipskivbrott. Flänsar för kapskivor och andra slipskivor kan ha olika utseende och form. Använd inte nedslitna slipskivor från större elverktyg. Slipskivor för större elverktyg är inte konstruerade för de mindre elverktygens högre varvtal och kan därför spricka.

Andra speciella säkerhetsanvisningar för kapslipning

Se till att kapskivan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar dess påfrestning och risk finns för att den snedvrids eller blockeras som sedan kan resultera i bakslag eller slipkroppsbrott. Undvik området framför och bakom den roterande kapskivan. Om du för kapskivan i arbetsstycket bort från kroppen kan i händelse av ett bakslag elverktyget med roterande skiva slungas mot din kropp. Om kapskivan kommer i kläm och arbetet avbryts, koppla från elverktyget och håll det lugnt tills skivan stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skärspåret då detta kan leda till bakslag. Lokalisera och åtgärda orsaken för inklämning. Koppla inte åter på elverktyget om det sitter i arbetsstycket. Låt kapskivan uppnå fullt varvtal innan den försiktigt förs in i skärspåret och fortsätt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka bakslag. För att reducera risken för ett bakslag till följd av inklämd kapskiva ska skivor och andra stora arbetsstycken stödjas. Stora arbetsstycken kan sjunka ut till följd av hög egenvikt. Arbetsstycket måste därför stödjas på båda sidorna både i närheten av skärspåret och vid kanten. Var speciellt försiktig vid "fickkapning" i dolda områden som t.ex. i en färdig vägg. Där risk finns att kapskivan kommer i kontakt med gas- eller vattenledningar, elledningar eller alla föremål som kan orsaka bakslag.

Speciella säkerhetsanvisningar för sandpapperslipning

Använd inte för stora slippapper, se tillverkarens uppgifter om slippapprets storlek. Slippapper som sticker ut över sliprondellen kan leda till personskada, blockera, rivas sönder eller också orsaka bakslag.

Speciella säkerhetsanvisningar för arbeten med trådborstar

Observera att trådborstar även under normal användning förlorar trådbitar. Överbelasta inte stålborsten med för högt anliggningstryck. Utslungade trådbitar kan lätt tränga in genom kläder och/eller i huden. När sprängskydd används ska man se till att sprängskyddet och trådborsten inte berör varandra. Tallrikarnas och koppborstarnas diameter kan till följd av anliggningstryck och centrifugalkrafter öka.

Extra säkerhetsanvisningar

Bär skyddsglasögon.

Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. Lås upp strömställaren och ställ den i Från-läget om strömförsörjningen avbryts t.ex. vid strömavbrott eller när stickproppen kopplas från. Detta hindrar en okontrollerad återstart av verktyget. Rör inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Ändamålsenlig användning

Elverktyget är avsett för kapning, grovslipning och borstning av arbetsstycken i metall och sten utan vattentillförsel. Vid kapning av metall med bundna slipmedel måste ett speciellt sprängskydd användas. Vid kapning i sten ordna med dammutsugning till den grad det behövs.

Med godkända slipverktyg kan elverktyget även användas för slipning med sandpapper.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksidan.

1 Upplåsningsspak för sprängskydd 2 Spindellåsknapp 3 Strömställare Till/Från 4 Ställratt varvtalsförval (PWS 1000-125 CE/PWS 1300-125 CE) 5 Stödhandtag (isolerad greppyta) 6 Slipspindel 7 Sprängskydd för slipning 8 Stödfläns 9 Slipskiva 10 Spännmutter 11 Snabbspännmutter SDS-clic 12 Sprängskydd för kapning 13 Kapskiva 14 Handskydd 15 Gummisliprondell 16 Slippapper 17 Rundmutter 18 Koppborste* 19 Sugkåpa för kapning med styrslid 20 Diamantkapskiva 21 Handgrepp (isolerad greppyta) 22 Rotationsriktningspil på huset * I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Vinkelslip	PWS ...	1000-115/1000-125		1300-125 CE
Produktnummer	3603 ...	CA2 6..	CA2 8..	CA2 9..
Upptagen märkeffekt	W	1001	1010	1300
Märkvarvital	min-1	11000	11500	11500
Område für varvvalsinställning	min-1	-	2800 - 11500	2800 - 11500
Uppigfterna gäller für en märksänning på [U] 230 V. Vid avvikande spanning och für utfängen i vissaalandan kan uppigfterna variera.

Bosch Power Tools

Svenska | 91

Vinkelslip	PWS ...	1000-115/1000-125		1300-125 CE
		115/125	125	125
max. slipskivsdiameter	mm	115/125	125	125
Slipspindelgänga		M 14	M 14	M 14
max. gängländg på slipspindeln	mm	22	22	22
Startströmsbegränsing		-	●	●
Konstantelektronik		-	●	●
Varvitalsföral	-	-	●	●
Mjukstart	-	-	●	●
Baklagsfrånkoppling	-	-	●	●
Skydd mot oavsjktlig Återstart	-	-	●	●
Överbelastningsskydd	-	-	●	●
Vikt enligt EPTA-Procedure 01/2003
- med vibrationsdämpande stödhandtag	kg	2,2	2,1	2,4
- med standardstödhandtag	kg	2,2	2,1	2,4
Skyddsklass		☐/II	☐/II	☐/II

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Buller-/vibrationsdata

Bullernivåvärde formedlas enligtEN 60745-2-3.	PWS ...	1000-115/1000-125		1300-125 CE
	3 603 ...	CA2 6..	CA2 8..	CA2 9..
Verktygets A-vögda ljudnivã¨ä r i typiska fallLjudtrycksnivã	dB(A)	90	90	93
Ljudeffektnivã	dB(A)	100	101	104
Onoggrannhet K	dB	3	3	3
Använd hörsselskydd!
Totala vibrationsemissionsvärden \( a_h \) (vektor-summa ur tre riktninger) och onoggrannhet Kframtaget enligt EN 60745:Ytslipning (skrubbning):
\( a_h \)	\( m/s^2 \)	7,0	8,0	13,0
K	\( m/s^2 \)	1,5	1,5	1,5
Slipning med slipblad:
\( a_h \)	\( m/s^2 \)	5,0	5,0	6,0
K	\( m/s^2 \)	1,5	1,5	1,5

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhålls ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Försäkran om överensstämmelse

Vi intygar under ansvar att den produkt som beskrivs under "Tekniska data" uppfyller alla gällande bestämmelser i direktiven 2011/65/EU, 2014/30/EU, 2006/42/EG inklusive ändringar och stämmer överens med följande standarder: EN 60745-1, EN 60745-2-3.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

92 | Svenska

Montering av skyddsutrustning

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Anvisning: Om slipskivan brustit under drift eller om skyddsanordningarna på skydds-/elverktyget skadats, måste berörda delar/elverktyget bytas ut eller skickas till en serviceverkstad för service. För adresser, se avsnittet "Kundtjänst och användarrådgivning".

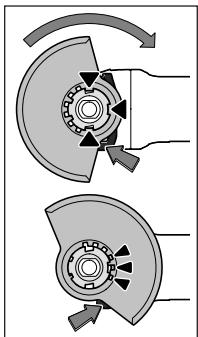

Skyddskåpa för slipning

Lägg upp skyddskåpan 7 på elverktygets stöd så att skyddskåpans kodnockar ligger korrekt mot stödet. Tryck ned upplåsningsspaken 1 och håll den nedtryckt.

Tryck fast skyddskåpan 7 på spindelhalsen tills skyddskåpans fläns ligger an mot elverktygets fläns och vrid sedan skyddskåpan tills den hörbart snäpper fast.

Anpassa skyddskåpan 7 till den ställning arbetet kräver. Tryck upplåsningsspaken 1 uppåt och vrid skyddskåpan 7 till önskat läge.

Ställ in skyddskåpan 7 så att upplåsningsspakens 13 röda kammar griper in i motsvarande urtag på skyddskåpan 7. Ställ in skyddskåpan 7 så att gnistor inte sprutas mot användaren. Att vrida skyddskåpan 7 får endast vara möjligt när upplåsningsspaken 1 påverkats! I annat fall får elverktyget absolut inte längre användas och måste lämnas in till kundservicen för kontroll.

Anvisning: Kodnockarna på skyddskåpan 7 garanterar att endast det skyddskåp kan monteras som passar till elverktyget.

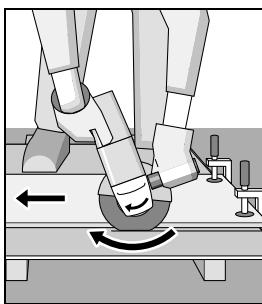

Vid kapning med bundna slipmedel använd alltid skyddskåpan 12.

Vid kapning i sten ordna med dammutsugning till den grad det behövs.

Skyddskåpan för kapning 12 monteras på samma sätt som skyddskåpan för slipning 7.

Sugkåpa för kapning med styrslid

Sugkåpan för kapning med styrslid 19 monteras på samma sätt som skyddskåpan för slipning 7.

Stödhandtag

Använd alltid elverktyget med stödhandtag 5.

Skruva fast stödhandtaget 5 i relation till arbetssätt till höger eller vänster om växelhuset.

Handskydd

För arbetet med gummisliprondellen 15 eller med koppborste/skivborste/lamellslipskiva skall alltid handskyddet 14 monteras.

Fäst handskyddet 14 med stödhandtaget 5.

Montering av slipverktyg

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Berör inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta.

Rengör slipspindeln 6 och alla delar som skall monteras. Tryck för fastspänning och lossning av slipverktyg spindellåsknappen 2 för blockering av slipspindeln. Tryck ned spindellåsknappen endast när slipspindeln står stilla. I annat fall kan elverktyget skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhålet måste passa till stödflänsen. Använd inte reducerstycken eller adaptrar.

Kontrollera vid användning av diamantkapskivor att rotationspilen på diamantkapskivan och elverktygets rotation överensstämmer (se rotationspil på växelhuset). Ordningsföljden vid montering visas på grafiksidan. För infästning av slip-/kapskivan skruva upp spännmuttern 10 och dra sedan fast den med tvåtiftsnyckeln. Kontrollera efter montering och före start av slipverktyget att det monterats på rätt sätt och kan rotera fritt. Kontrollera att slipverktyget inte berör sprängskyddet eller andra delar.

I stödflänsen 8 är kring centeransatsen en plastdel (O-ring) insatt. Om O-ringen saknas eller är skadad måste stödflänsen 8 före återanvändning ovillkorligen bytas.

Lamellslipskiva

För arbeten med lamellslipskiva ska handskyddet 14 monteras.

Gummisliprondell

För arbeten med gummisliprondell 15 ska handskyddet 14 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Skruva på rundmuttern 17 och dra fast med tvästiftsnyckeln.

Koppborste/skivborste

För arbeten med koppborste eller skivborste ska handskyddet 14 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Koppborsten/skivborsten måste kunna skruvas upp på slipspindeln så långt att den ligger stadigt an mot slipspindelflänsen vid ändan på slipspindelgängan. Spänn fast koppborsten/skivborsten med fast skruvnyckel.

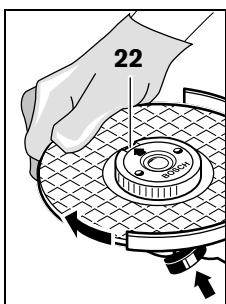

Snabbspännmutter SDS-clic

För snabbt och enkelt byte av slipverktyg utan hjälpverktyg kan i stället för spännmuttern 10 snabbspännmuttern 11 användas.

Snabbspännmuttern 11 får endast användas för kapskivor.

Använd endast felfri, oskadad snabbspännmutter 11.

Se vid påskruvning till att texten på snabbspännmuttern 11 inte ligger mot slipskivan; pilen måste vara riktad mot indexmärket 22.

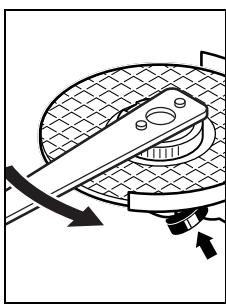

Tryck spindelns låsknapp 2 för låsning av slipspindeln. För åtdragning av snabbspännmuttern vrid slipskivan kraftigt medurs.

En ordentligt fastspänd och oskadad snabbspännmutter kan för hand lossas när den räfflade ringen vrids moturs. Lossa aldrig en hårt sittande snabbspännmutter med tång utan använd flänsmutternyckeln. Lägg an flänsmutternyckeln som bilden visar.

Tillåtna slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning kan användas.

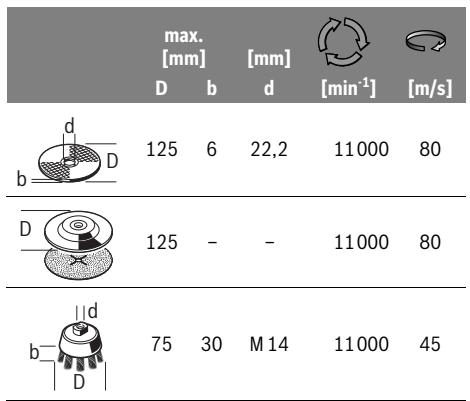

Det tillåtna varvtalet [min-1] resp. periferihastigheten [m/s] hos använt slipverktyg måste minst motsvara uppgifterna i tabellen nedan.

Beakta därför tillåtna varvtal resp. periferihastigheter på slipverktygets etikett.

Svängning av växelhuvudet

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Du kan vrida växelhuvudet i steg om 90°. Detta medger att strömställaren kan ställas i ett för hanteringen gynnsamt läge, t.ex. för kapning med sugkåpa och styrskena 19 eller för vänsterhänta.

Skruva helt bort de 4 skruvarna. Sväng växelhuvudet försiktigt utan

att ta bort det från huset till önskat läge. Dra åter fast de 4 skruvarna.

Damm-/spånutsugning

Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt i förbindelse med tillsatser för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Använd om möjligt en för materialet lämplig dammutsugning.
• Se till att arbetsplatsen är väl ventilerad.
• Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

Undvik dammansamling på arbetsplatsen. Damm kan lätt självantändas.

Drift

Driftstart

Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

När elverktyget används på mobila generatorer som inte förfogar över tillräckliga effektreserver eller som saknar lämplig spänningsreglering med startströmsförstärkning kan effektförlust eller oönskat beteende uppstå vid inkoppling. Kontrollera att generatorn är lämplig för aktuell användning och speciellt dess nätspänning och -frekvens.

In- och urkoppling

PWS 1000.. (se bild A)

Skjut för inkoppling av elverktyget strömställaren Till/Från 3 framåt.

För frånkoppling av elverktyget släpp strömställaren Till/Från 3.

PWS 1300.. (se bild B)

Skjut för start av elverktyget strömställaren Till/Från 3 framåt och tryck sedan ned den.

För att spärra strömställaren Till/Från 3 tryck ned strömställaren Till/Från 3 framtill tills den snäpper fast.

För elverktygets frånkoppling släpp strömställaren Till/Från 3 eller om den är låst tryck helt kort baktill på strömställaren Till/Från 3 och släpp den igen.

För att spara energi, koppla på elverktyget endast när du vill använda det.

▷ Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara felfritt monterat och kunna rotera fritt. Provkör minst under 1 minut utan belastning. Använd inte skadade, orunda eller vibrerande slipverktyg. Skadade slipverktyg kan spricka och orsaka personskada.

Baklagsfrånkoppling (PWS 1000-125 CE/ PWS 1300-125 CE)

Vid plötsligt varvtalsfall t. ex. blockering i kapspåret avbryter elektroniken strömtillförseln till motorn.

För återstart ställ strömställaren Till/Från 3 i frånkopplingsläge och koppla på nytt på elverktyget.

Skydd mot oavsiktlig återstart (PWS 1000-125 CE/ PWS 1300-125 CE)

Återstartskyddet hindrar elverktyget från att okontrollerat starta efter ett strömavbrott.

För återstart ställ strömställaren Till/Från 3 i frånkopplingsläge och koppla på nytt på elverktyget.

Startströmsbegränsning (PWS 1000-125 CE/PWS 1300-125 CE)

Den elektroniska startströmsbegränsaren begränsar effekten vid inkoppling av elverktyget och därför kan en 16 A säkring användas.

Anvisning: När elverktyget genast vid inkoppling kör igång i fullt varvtal fungerar inte längre startströmsbegränsningen, återstartskyddet och baklagsfrånkopplingen. För service måste elverktyget lämnas in till en serviceverkstad, för adresser se avsnittet „Kundtjänst och användarrådgivning".

Konstantelektronik (PWS 1000-125 CE/ PWS 1300-125 CE)

Den inbyggda elektroniken håller maskinens varvtal i det närmaste konstant även på tomgång och under belastning och garanterar en jämn arbetseffekt.

Varvtalsförval (PWS 1000-125 CE/PWS 1300-125 CE)

Med ställratten varvtalsförval 4 kan önskat varvtal väljas även under drift.

Värdena i tabellen nedan är riktvärden.

Material	Användning	Insatsverktyg	Ställrattensläge
Metall	Avlågsna fãrg	Slippapper	2 - 3
Trä, metall	Borsta, avlågsna rost	Koppborste, slippapper	3
Metall, sten	Slipa	Slipskiva	4 - 6
Metall	Skrubbning	Slipskiva	6
Sten	Kapning	Kapskiva och styrläde (kapning av sten tillåten endast med styrläde)	6

Arbetsanvisningar

Var försiktig vid spårning i bärande väggar, se stycket "Statiska anvisningar". Spänn fast arbetsstycket om det inte ligger stadigt på grund av egen vikt. Belasta inte elverktyget till den grad att det stannar.

Om elverktyget används under hög belastning, låt det gå några minuter på tomgång för avkylning av insatsverktyget. Rör inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta. Elverktyget får inte användas med ett kapbord.

Skrubbning

Använd aldrig kapskivor för skrubbning.

Vid skrubbning kan bästa arbetsresultat uppnås vid en inställningsvinkel på 30° till 40°. Förflytta elverktyget med måttligt tryck fram och tillbaka. Härvid blir arbetsstycket inte för hett, missfärgas inte och det bildas inte heller spår.

Lamellslipskiva

Med lamellslipskiva (tillbehör) kan även kupiga ytor och profiler bearbetas.

Lamellslipskivorna har en betydligt längre livslängd, lägre ljudnivå och lägre sliptemperaturer än vanliga slipskivor.

Kapning av metall

Vid kapning med bundna slipmedel använd alltid sprängskyddet 12.

Vid kapslipning mata fram elverktyget med måttlig och en till materialet anpassad hastighet. Tryck inte mot kapskivan, den får inte heller snedställas eller oscilleras.

Bromsa inte upp kapskivan med tryck från sidan.

Elverktyget ska alltid föras i matningsriktningen. I annat fall finns risk för att det okontrollerat trycks ur skärspåret.

Vid kapning av profiler och fyrkantsrör ska kapskivan placeras vid det minsta tvärsnittet.

Kapning av sten

Vid kapning i sten ordna med dammutsugning till den grad det behövs. Bär dammskyddsmask. Elverktyget får användas endast för torrskärning/torrslipning.

Använd för kapning av stenmaterial lämpligast en diamantkapskiva.

När en sugkäpa används för kapning med styrslid 19 måste dammsugaren vara godkänd för utsugning av stendamm. Bosch erbjuder lämpliga dammsugare.

Koppla på elverktyget och lägg an det med styrledens främre del mot arbetsstycket. Mata fram elverktyget med måttlig och en till materialet anpassad hastighet.

När mycket hårda material bearbetas som t.ex. betong med hög kiselhalt kan diamantkapskivan överhettas och skadas. En gnistkrans som roterar kring diamantkapskivan är ett tydligt tecken på överhettning.

Avbryt i detta fall kapningen och låt diamantkapskivan för avkylning en kort stund gå på tomgång med högsta varvtal. Tydligt reducerad slipeffekt och en gnistbildning runt skivan är tecken på att diamantkapskivan förlorat skärpan. Genom korta skär i notande material, t.ex. kalksandsten, kan diamantkapskivan åter skärpas.

Statiska anvisningar

Spår i bärande väggar bör utföras enligt standard DIN 1053 del 1 eller landsspecifika bestämmelser.

Dessa föreskrifter ska följas. Planera kapsnitten i samråd med ansvarig fackman för statik, arkitekt eller entreprenör innan arbetet påbörjas.

Underhåll och service

Underhåll och rengöring

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Använd under extrema betingelser om möjligt en utsugningsanläggning. I dylika fall ska ventilationsöppningarna renblåsas ofta och en jordfelsbrytare (PRCD) förkopplas. Vid bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddsisolering kan försämras.

Lagra och hantera tillbehöret med omsorg.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Svenska

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste oanvändbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålls.

Slå på elektroverktøyet kun når du bruker det for å spare energi.
