Tipo de produto	Esmerilhadeira angular
Marca	BOSCH
Modelo	PWS1300-125
Potência nominal absorvida	1300 W
Velocidade de rotação nominal	11500 rpm
Faixa de ajuste da velocidade	2800 – 11500 rpm
Diâmetro máx. do rebolo	125 mm
Rosca do eixo	M14
Peso (com punho adicional padrão)	2,4 kg
Classe de proteção	II (isolamento duplo)
Funções principais	Esmerilhamento, corte, lixamento, escovação metálica
Constant-Electronic	Sim (manutenção da velocidade sob carga)
Pré-ajuste da velocidade	Sim (rolete de 6 posições)
Partida suave	Sim
Parada em caso de contragolpe	Sim (KickBack Control)
Proteção contra partida acidental	Sim
Proteção contra sobrecarga	Sim
Limitação da corrente de partida	Sim (compatível com fusível 16A)
Punho adicional	Antivibração incluído
Capa de proteção	Para esmerilhamento e corte
Nível de pressão acústica	93 dB(A)
Nível de intensidade acústica	104 dB(A)
Vibrações (esmerilhamento)	13,0 m/s²
Manutenção e limpeza	Limpar as aberturas de ventilação regularmente; soprar ar comprimido; usar um disjuntor diferencial ao trabalhar em metais
Segurança	Isolamento duplo; proteção contra reinicialização; parada em caso de contragolpe; capa orientável
Peças de reposição e reparabilidade	Peças disponíveis via SAT Bosch; reparo por profissional autorizado
Informações gerais	Fornecida com capa de esmerilhamento, punho adicional, chave de pinos, porca de aperto rápido SDS-clip

Perguntas frequentes - PWS1300-125 BOSCH

Que tipos de discos posso usar com a esmerilhadeira PWS1300-125?

Você pode usar discos de esmerilhamento (rebolos), discos de corte (incluindo diamantados), pratos de lixamento de borracha, escovas metálicas e pratos de lamelas. Certifique-se de respeitar o diâmetro máximo de 125 mm e a velocidade de rotação admissível (até 11000 rpm).

Como ajustar a velocidade de rotação?

O modelo PWS1300-125 CE possui um rolete de pré-seleção (4) com 6 posições. Você pode girá-lo mesmo durante o uso. A velocidade varia de 2800 a 11500 rpm conforme a posição. Para outras aplicações, consulte a tabela no manual.

Como trocar o disco de esmerilhamento?

Desconecte a ferramenta. Pressione o dispositivo de travamento do eixo (2) para travar o eixo. Solte a porca de aperto (10) ou a porca rápida SDS-clip (11) usando a chave de pinos. Substitua o disco e aperte firmemente. Atenção: a porca rápida SDS-clip deve ser usada apenas para discos de corte.

Como usar a capa de proteção para corte?

Para corte com abrasivos aglomerados, use sempre a capa de proteção específica (12) fornecida. Monte-a da mesma forma que a capa de esmerilhamento, alinhando a codificação. Oriente-a para evitar projeções de faíscas em direção ao usuário. Certifique-se de que ela não possa girar sem acionar a alavanca de destravamento.

O que fazer em caso de travamento do disco durante o trabalho?

Solte imediatamente o interruptor. A ferramenta está equipada com uma parada em caso de contragolpe que corta a alimentação. Aguarde a parada completa do disco antes de intervir. Não force para liberar o disco. Após um travamento, verifique o estado do disco e substitua-o se estiver danificado.

Como fazer a manutenção da esmerilhadeira?

Antes de qualquer manutenção, desconecte o aparelho. Limpe regularmente as aberturas de ventilação com um pincel ou ar comprimido. Após trabalhar em metais, sopre ar comprimido no interior para remover poeiras condutoras. Se o cabo de alimentação estiver danificado, mande substituí-lo por um serviço autorizado Bosch.

Posso usar a esmerilhadeira para lixamento?

Sim, monte o prato de lixamento de borracha (15) com a folha abrasiva adequada. Use sempre o protetor de mão (14) durante esta operação. Ajuste uma velocidade moderada (posição 2-3 no rolete) para obter um melhor resultado.

Como girar o cárter de engrenagens?

Desconecte a ferramenta. Solte os 4 parafusos do cárter de engrenagens. Gire cuidadosamente o cárter para a posição desejada (sem separá-lo do corpo). Aperte os 4 parafusos firmemente. Isso permite colocar o interruptor em uma posição mais confortável para canhotos ou para certas aplicações.

Quais equipamentos de segurança devo usar?

Use sempre óculos de proteção. Dependendo da aplicação, adicione uma máscara antipoeira (classe P2), protetores auriculares, luvas e um avental. Mantenha as pessoas afastadas. A exposição ao ruído pode ultrapassar 90 dB(A), sendo obrigatório o uso de protetor auricular.

Onde posso encontrar peças de reposição ou mandar reparar minha esmerilhadeira?

As peças de reposição estão disponíveis no Serviço Pós-Venda Bosch. Você pode encomendar online em www.bosch-pt.fr. Para reparo, entre em contato com um centro autorizado. Na França, ligue para 0811360122 (atendimento ao cliente) ou consulte os contatos no manual. Use sempre peças originais.

MANUAL DE UTILIZADOR PWS1300-125 BOSCH

Informações sobre ruídos e vibrações

Prato lixador de borracha

Indicações de segurança

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO: Devem ser lidas todas as advertências e todas as instruções. O

desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

• Mantenha sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
• Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar poeiras ou vapores.
• Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controle sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize fichas de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. - Evitar que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra. - Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico.

Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

• Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.
• Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao ligar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes.
• Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.
• Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e realizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na faixa de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.

Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido as instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. Trate a ferramenta elétrica com cuidado. Verifique se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte tratadas cuidadosamente e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

Serviço

• Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e somente com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para rebarbadoras

Advertências gerais de segurança para lixar, lixar com lixa de papel, trabalhar com escovas de arame e separar por retificação

Não utilize acessórios que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta elétrica. O fato de poder fixar o acessório a esta ferramenta elétrica não garante a sua aplicação segura. O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o maior número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que o permitido podem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta elétrica. Ferramentas de trabalho in

corretamente medidas podem não ser suficientemente blindadas nem controladas.

Ferramentas de trabalho com encaixe roscado devem caber exatamente na rosca do veio de retificação. Para ferramentas de trabalho montadas com flange, é necessário que o diâmetro do furo da ferramenta de trabalho tenha as dimensões apropriadas para o flange. Ferramentas de trabalho que não são fixas exatamente na ferramenta elétrica giram de forma irregular, vibram fortemente e podem levar à perda de controlo. - Não utilize ferramentas de trabalho danificadas. Antes de cada utilização, deverá controlar as ferramentas de trabalho e verificar se, por exemplo, os discos abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrito, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta elétrica ou a ferramenta de trabalho caírem, deverá verificar se sofreram danos, ou trocar por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deverá manter-se, e as pessoas que se encontrem nas proximidades, fora do nível de rotação da ferramenta de trabalho e permitir que a ferramenta elétrica funcione durante um minuto com o maior número de rotações. A maior parte das ferramentas de trabalho danificadas quebram durante este período de teste. Utilizar um equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar uma proteção para todo o rosto, proteção para os olhos ou uns óculos protetores. Se for necessário, deverá utilizar uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração deve ter um filtro apropriado para o pó produzido durante a respetiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva. Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entra na área de trabalho deverá usar um equipamento de proteção pessoal. Estilhaços da peça a ser realizada ou ferramentas de trabalho quebradas podem voar e fazer lesões fora da área imediata de trabalho. Ao executar trabalhos durante os quais podem ser atingidos cabos elétricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta elétrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controlo sobre a ferramenta elétrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação.

• Antes de depositar a ferramenta elétrica, aguarde até que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contato com a superfície de apoio, provocando uma perda de controle da ferramenta elétrica.
• Não permita que a ferramenta elétrica funcione enquanto a transporta. A sua roupa pode ser agarrada devido a um contato acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo. Limpe regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.
• Não utilize a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar esses materiais.
• Não utilize ferramentas de trabalho que necessitem de agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico.

• Contra-golpe é uma reação repentina devido a uma ferramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta elétrica descontrolada pode ser acelerada no local de bloqueio, no sentido contrário à rotação da ferramenta de trabalho. Se, por exemplo, um disco abrasivo travar ou bloquear na peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça e encravar-se, quebrando o disco abrasivo ou causando um contra-golpe. O disco abrasivo se movimenta no sentido do operador ou para longe dele, dependendo do sentido de rotação do disco no local do bloqueio. Sob estas condições, os discos abrasivos podem quebrar-se. Um contra-golpe é a consequência de uma utilização incorreta ou inadequada da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de precaução, como descrito a seguir. Segure firmemente a ferramenta elétrica e posicione o seu corpo e os braços de modo que possa resistir às forças de um contra-golpe. Sempre utilize o punho adicional, se existente, para assegurar o máximo controle possível sobre as forças de um contra-golpe ou sobre momentos de reação durante o arranque. O operador pode controlar as forças de contra-golpe e as forças de reação através de medidas de precaução apropriadas.
• Nunca permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe, a ferramenta de trabalho poderá passar pela sua mão. Evite que o seu corpo se encontre na área na qual a ferramenta elétrica possa ser movimentada no caso de um contra-golpe. O contra-golpe impulsiona a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio.
• Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controlo ou um contra-golpe.
• Não utilizar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe ou a perda de controlo sobre a ferramenta elétrica.

Instruções especiais de segurança específicas para lixar e separar por retificação

Utilize exclusivamente os corpos abrasivos homologados para a sua ferramenta elétrica e a capa de proteção prevista para esses abrasivos. Corpos abrasivos não previstos para a ferramenta elétrica não podem ser suficientemente protegidos e, portanto, não são seguros. Rebolos acotovelados devem ser montados de tal forma que a sua superfície retificadora não sobressaia do nível da borda da cobertura de proteção. Um rebolo montado de forma incorreta, que sobressai do nível da borda da cobertura de proteção, não pode ser suficientemente protegido. A capa de proteção deve ser firmemente aplicada na ferramenta elétrica e fixada, de modo que seja alcançado um maior grau de segurança, ou seja, que apenas uma mínima parte do rebolo aponte abertamente na direção do operador. A capa de proteção ajuda a proteger a pessoa que está a operar a máquina contra estilhaços, contacto acidental com o rebolo e contra faíscas que possam incendiar as roupas. - Os corpos abrasivos devem ser utilizados para as aplicações recomendadas. P. ex.: Jamais fixar com a superfície lateral de um disco de corte. Discos de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre esses corpos abrasivos pode quebrá-los. - Sempre utilize flanges de aperto intactos, de tamanho e forma corretos para o disco abrasivo selecionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma ruptura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos. - Não use discos abrasivos gastos de outras ferramentas elétricas maiores. Discos abrasivos para ferramentas elétricas maiores não são apropriados para as velocidades de rotação mais altas de ferramentas elétricas menores e podem quebrar.

Outras advertências especiais de segurança para retificação

• Evite um bloqueio do disco de corte ou uma pressão demasiado alta. Não efetue cortes extremamente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e, portanto, a possibilidade de um contra-golpe ou uma ruptura do corpo abrasivo.

• Evite a área à frente ou atrás do disco de corte em rotação. Se o disco de corte for forçado na peça a ser trabalhada, para a frente ou para trás, afastando-se do corpo, é possível que, no caso de um contra-golpe, a ferramenta elétrica, juntamente com o disco em rotação, seja atirada diretamente na direção da pessoa que opera o aparelho. Se o disco de corte emperrar ou se o trabalho for interrompido, desligue a ferramenta elétrica e mantenha-a parada até o disco parar completamente. Jamais tente puxar o disco de corte para fora do corte enquanto ele ainda estiver em rotação, caso contrário poderá ser provocado um contra-golpe. Verifique e elimine a causa do emperramento.
• Não ligar novamente a ferramenta elétrica quando a acessória estiver na peça a ser trabalhada. Permita que o disco de corte alcance o seu completo número de rotações antes de continuar cuidadosamente a cortar. Caso contrário, é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contra-golpe.
• Apoiar placas ou peças grandes, para reduzir o risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao seu próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como também nos cantos. Tenha cuidado ao efetuar "cortes de bolso" em paredes existentes ou em outras superfícies, quando é possível reconhecer o que há por detrás. O disco de corte pode causar um contra-golpe se cortar acidentalmente tubulações de gás ou de água, cabos elétricos ou outros objetos.

Advertências especiais de segurança para lixar com lixa de papel

• Não utilize lixas de papel demasiado grandes, mas sempre siga as indicações do fabricante sobre o tamanho correto das lixas de papel. Lixas de papel que sobressaem dos cantos do prato abrasivo podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contra-golpe.

Advertências especiais de segurança para trabalho com escovas de arame

• Esteja ciente de que a escova de arame também perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo uma pressão demasiada. Pedaços de arame a voar podem penetrar facilmente em roupas finas e/ou na pele. Se for recomendável uma capa de proteção, deve evitar que a escova de arame entre em contacto com a capa de proteção. O diâmetro das escovas em forma de prato ou tacho pode aumentar devido à força de pressão e às forças centrífugas.

Advertências de segurança adicionais

Usar óculos de proteção.

Utilizar detectores apropriados para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. - Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada. Assim é evitado um rearranque do aparelho. - Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.

Descrição do produto e da potência

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta elétrica é destinada para cortar, desbastar e escovar materiais metálicos e de pedras, sem a utilização de água.

Para cortar com rebolos ligados deve ser utilizada uma capa de proteção para cortes.

Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente.

Junto com ferramentas abrasivas admissíveis, é possível usar a ferramenta elétrica para alisamentos com lixas.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

1 Alavanca para desbloquear a capa de proteção 2 Tecla de bloqueio do veio 3 Interruptor de ligar-desligar 4 Roda de ajuste para pré-seleção do número de rotação (PWS 1000-125 CE/PWS 1300-125 CE) 5 Punho adicional (superfície isolada) 6 Veio de retificação 7 Capa de proteção para lixar 8 Flange de admissão

Português | 51

9 disco abrasivo* 10 Porca de aperto 11 Porca de aperto rápido SDS-clic * 12 Capa de proteção para cortar 13 Disco de corte 14 Proteção para as mãos 15 Prato abrasivo de borracha 16 Folha de lixar*

17 Porca redonda 18 Escova tipo tacho 19 Capa de aspiração para cortar com carril de guia* 20 Disco de corte diamantado* 21 Punho (superfície isolada) 22 Seta do sentido de rotação na carcaça A' Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Dados Técnicos

Rebarbadora	PWS ...	1000-115/1000-125		1300-125 CE
N° do produit	3 603 ...	CA2 6..	CA2 8..	CA2 9..
Potência nominal consumida	W	1001	1010	1300
Número de rotações nominal	\( min^{-1} \)	11000	11500	11500
Ajuste do número de rotações	\( min^{-1} \)	-	2800 - 11500	2800 - 11500
máx. diâmetro do disco abrasivo	mm	115/125	125	125
Rosca do veio de rectificação		M 14	M 14	M 14
máx. comprimento da rosca do veio de rectificação	mm	22	22	22
Limitação de但现在e de arranque		-	●	●
Constant-electronic		-	●	●
Pre-Seleção do número de rotação		-	●	●
Arranque suave		-	●	●
Desactivação de contragolpe		-	●	●
Proteção contra rearranque involuntário		-	●	●
Proteção contra sobrecarga		-	●	●
Peso conforme EPTA-Procedure 01/2003
- com punho adiocional com amortecimento de vibrações	kg	2,2	2,1	2,4
- com punho adiocional padronizado	kg	2,2	2,1	2,4
Classe de proteção		\( \square/\mathrm{{II}} \)	\( \square/\mathrm{{II}} \)	\( \square/\mathrm{{II}} \)
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos especialicos dos paises.

Informação sobre ruídos/vibrações

Os values de emissão de ruído determinados de acordo com EN 60745-2-3.	PWS ...	1000-115/1000-125		1300-125 CE
	3 603 ...	CA2 6..	CA2 8..	CA2 9..
O[nível de ruído avaliado como A do aparelho é típicoamente
Nível de pressão acústica	dB(A)	90	90	93
Nível de potência acústica	dB(A)	100	101	104
Incerteza K	dB	3	3	3
Usar proteção auricular!

52 | Português

Totais valores de vibrações a_h (soma dos vetores de três direções) e incerteza K averiguada conforme EN 60745:

Lixamento de superfícies (desbastar):

Lixar com folha de lixa:

m/s2

m/s2

m/s2

m/s2

7,0

1,5

5,0

1,5

8,0

1,5

5,0

1,5

13,0

1,5

6,0

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de ferramentas elétricas. Ele também é apropriado para uma avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se, contudo, a ferramenta elétrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo do trabalho.

Para uma estimativa exata da energia de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está em uso. Isto pode reduzir a energia de vibrações durante o período completo do trabalho.

Além disso, também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Declaração de conformidade

C

Declaramos sob nossa inteira responsabilidade que o produto descrito nos "Dados técnicos" está em conformidade com todas as disposições pertinentes das Diretivas 2011/65/UE, 2014/30/UE, 2006/42/CE incluindo suas alterações, e em conformidade com as seguintes normas: EN 60745-1, EN 60745-2-3.

Montar os dispositivos de proteção

► Antes de todos os trabalhos na ferramenta elétrica, deve-se puxar a ficha de rede da tomada.

Nota: Se o disco abrasivo quebrar durante o funcionamento ou se os dispositivos de fixação na capa de proteção/na ferramenta elétrica estiverem danificados, será necessário que a ferramenta elétrica seja enviada imediatamente ao serviço pós-venda; os endereços encontram-se na secção "Serviço pós-venda e consultoria de aplicação".

Capa de proteção para lixar

Colocar a capa de proteção 7 sobre a fixação da ferramenta elétrica, até os ressaltos de codificação da capa de proteção coincidirem com a fixação. Premir e segurar ao mesmo tempo a alavanca de desbloqueio 1.

Premir a capa de proteção 7 sobre a gola do veio, até o colar da capa de proteção estar assentado no flange da ferramenta elétrica e girar a capa de proteção até que engate perceptivelmente.

Adaptar a posição da capa de proteção 7 às exigências do processo de trabalho. Para tal, voltar a premir a alavanca de destravamento 1 para cima e girar a capa de proteção 7 para a posição desejada.

• Sempre ajustar a capa de proteção 7, de modo que todos os 3 ressaltos vermelhos da alavanca de destravamento 1 engatem nos respectivos entalhes da capa de proteção 7. Ajustar a capa de proteção 7 de modo a evitar que falhas na direção do operador. Só deverá ser possível girar a capa de proteção 7, acionando também a alavanca de destravamento 1! Caso contrário, não deverá dar-se início a qualquer utilização da ferramenta elétrica, mas enviá-la ao serviço pós-venda.

Nota: Os ressaltos de codificação na capa de proteção 7 garantem que só possa ser montada uma capa de proteção apropriada para a ferramenta elétrica.

Capa de proteção para cortar

Ao cortar com rebolos ligados deve ser sempre utilizada uma capa de proteção para cortar 12. Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente.

A capa de proteção para cortar 12 é montada como a capa de proteção para lixar 7.

Capa de aspiração para cortar com carril de guia

A capa de aspiração para cortar com carril de guia 19 é montada como a capa de proteção para lixar 7.

Punho adicional

Só utilizar a sua ferramenta elétrica com o punho adicional 5.

Atarraxar o punho adicional 5 de acordo com o tipo de trabalho, do lado direito ou do lado esquerdo do cabeçote de engrenagens.

Proteção para as mãos

Ao trabalhar com o prato abrasivo de borracha 15 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de leque, deverá sempre montar a proteção para as mãos 14.

Fixar a proteção para as mãos 14 com o punho adicional 5.

Montar ferramentas abrasivas

▷ Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. - Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho. Limpar o veio de retificação 6 e todas as peças a serem montadas.

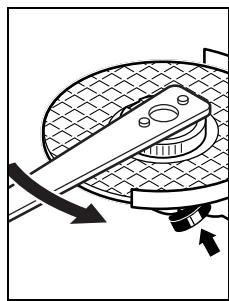

Premir a tecla de bloqueio do veio 2 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de retificação. Só acionar a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário, é possível que a ferramenta elétrica seja danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâmetro do furo de vedação deve ter o tamanho certo para o flange de admissão. Não utilizar adaptadores ou redutores.

Ao utilizar discos de corte diamantados, deve assegurar-se de que a seta do sentido de rotação sobre o disco de corte diamantado coincida com o sentido de rotação da ferramenta elétrica (veja seta do sentido de rotação sobre o cabeçote de engrenagens).

A sequência de montagem está apresentada na página de esquemas.

Para fixar o disco abrasivo/de corte, deverá atarraxar a porca de aperto 10 e apertá-la com a chave de bocas.

• Após montar a ferramenta abrasiva, deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contato com outras peças.

No flange de fixação 8 encontra-se uma gola de centragem (anel circular). Se o anel circular estiver faltando ou se estiver danificado, terá que substituir sem falta o flange de fixação 8 antes de continuar a usar o aparelho.

Disco abrasivo em forma de leque

Para trabalhar com o disco abrasivo em forma de leque, deverá utilizar a proteção para as mãos 14.

Para trabalhar com o prato abrasivo de borracha 15, deverá sempre montar a proteção para as vezes 14.

A sequência de montagem está apresentada na página de esquemas.

Atarraxar a porca redonda 17 e apertá-la com a chave de dois furos.

Para trabalhar com o disco abrasivo em forma de tacho ou com a escova plana, deverá sempre usar a proteção para as vezes 14.

A sequência de montagem está apresentada na página de esquemas.

Deverá ser possível atarraxar a escova tipo tacho/escova plana no veio de retificação, até que fiquem firmemente encostadas no flange do veio de retificação no fim da rosca do veio de retificação. Apertar a escova tipo tacho/escova plana com a chave de forqueta.

Porca de aperto rápido SDS- = I = I

Para substituir facilmente as ferramentas abrasivas sem ter que utilizar outras ferramentas, poderá usar, em vez da porca de aperto 10, a porca de aperto rápido 11. A porca de aperto rápido 11 só poderá ser usada com discos de corte.

Só utilizar uma porca de aperto 11 que esteja em perfeito estado e sem danos.

Ao atarraxar, observe que o lado da porca de aperto rápido com a legenda 11 não mostre para o disco abrasivo; a seta deve apontar para a marca de índice 22.

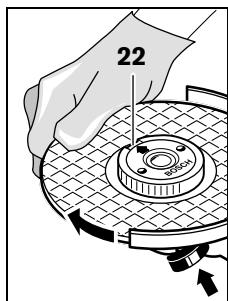

Premir a tecla de bloqueio do veio 2 para imobilizar o veio de retificação. Girar o disco abrasivo fortemente no sentido dos ponteiros do relógio para apertar a porca de aperto rápido.

Uma porca de aperto rápido atarraxada de forma correta pode ser solta com a mão; basta girar o anel serrilhado no sentido contrário dos ponteiros do relógio. Jamais soltar uma porca de aperto rápido com um alicate, mesmo se estiver presa, mas utilize a chave de dois furos. Aplicar a chave de dois furos como indicação na figura.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço.

O número de rotação admissível [min-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas realizadas deve corresponder às indicações contidas na tabela abaixo.

Observe portanto o número de rotação ou a velocidade circunferencial admissível como indicação na etiqueta da ferramenta abrasiva.

	máx. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	125	6	22,2	11000	80
D	125	-	-	11000	80
b	75	30	M 14	11000	45

Girar o cabeçote de engrenagens

Antes de todos os trabalhos na ferramenta elétrica, deve-se puxar a ficha de rede da tomada.

O cabeçote de engrenagens pode ser girado em passos de 90°. Desta forma é possível colocar o interruptor de ligar/desligar numa posição mais propícia para certos trabalhos especiais, p. ex. para trabalhos de corte com a capa de aspiração com carril de guia 19 ou para canhotos.

Desatarraxar completamente os 4 parafusos. Deslocar o cabeçote de engrenagens cuidadosamente, sem retirar da carcaça, para a nova posição. Reapertar os 4 parafusos.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha amianto só deve ser processado por pessoal especializado. - Se possível, deve-se usar um dispositivo de aspiração apropriado para o material. - Assegurar uma boa ventilação do local de trabalho. - É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país. Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição.

Funcionamento

Colocação em funcionamento

• Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicação na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.

Se a ferramenta elétrica for alimentada através de geradores de corrente móveis (geradores), que não possuem suficientes reservas de potência nem uma apropriada regulação de tensão (com reforço de corrente de arranque), poderão ocorrer reduções de potência ou comportamentos anormais ao ligar o aparelho.

Observe a adequação do gerador de corrente aplicado, especialmente quando a tensão e a frequência da rede elétrica.

Ligar e desligar

PWS 1000.. (veja figura A)

Para a colocação em funcionamento da ferramenta elétrica, empurrar o interruptor de ligar-desligar 3 para a frente.

Para desligar a ferramenta elétrica, soltar novamente o interruptor de ligar-desligar 3.

PWS 1300.. (veja figura B)

Para a colocação em funcionamento da ferramenta elétrica, empurrar o interruptor de ligar-desligar 3 para a frente e em seguida premir.

Para fixar o interruptor de ligar-desligar 3, premir o lado da frente do interruptor de ligar-desligar 3, até este engatar.

Para desligar a ferramenta elétrica, soltar o interruptor de ligar-desligar 3, ou se estiver travado, premir por instantes o interruptor de ligar-desligar 3 no lado de trás e soltá-lo novamente.

Para poupar energia, só deverá ligar a ferramenta elétrica quando a estiver a utilizar.

Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma correta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar ferramentas abrasivas danificadas, descentradas ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões.

Desativação de contragolpe (PWS 1000-125 CE/PWS 1300-125 CE)

A alimentação de rede ao motor é interrompida, eletronicamente, no caso de uma repentina queda do número de rotações, p. ex. bloqueio no corte de separação.

Para recolocar em funcionamento, deverá colocar o interruptor de ligar-desligar 3 na posição desligada e ligar novamente a ferramenta elétrica.

Proteção contra rearranque involuntário (PWS 1000-125 CE/PWS 1300-125 CE)

A proteção contra rearranque involuntário evita que a ferramenta elétrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente elétrica.

Para recolocar em funcionamento, deverá colocar o interruptor de ligar-desligar 3 na posição desligada e ligar novamente a ferramenta elétrica.

Limitação de corrente de arranque (PWS 1000-125 CE/PWS 1300-125 CE)

A limitação eletrónica de corrente de arranque limita a potência ao ligar a ferramenta elétrica e possibilita o funcionamento com um fusível de 16 A.

Nota: Se a ferramenta elétrica funcionar com pleno número de rotações imediatamente antes de ser ligada, significa que a limitação da corrente de arranque, a proteção contra re-arranque e o desligamento de contra-golpes estão avariados. A ferramenta elétrica deve ser enviada imediatamente ao serviço pós-venda. Endereços encontram-se no capítulo "Serviço pós-venda e consultoria de aplicação".

Constant-electronic (PWS 1000-125 CE/ PWS 1300-125 CE)

A Constant-Electronic mantém o número de rotações durante a marcha em vazio e sob carga quase que constante e assegura um desempenho de trabalho uniforme.

Pré-seleção do número de rotações (PWS 1000-125 CE/PWS 1300-125 CE)

Com a roda de pré-seleção do número de rotações 4 é possível pré-selecionar o número de rotações necessário durante o funcionamento.

As indicações apresentadas na tabela seguinte são valores recomendados.

Material	Aplicação	Ferramenta de trabalho	Posicao da roda de ajuste
Metal	Remover tintas	Folha de lixar	2 - 3
Madeira, metal	Escovar,.desenferrujar	Escova tipo tacho, lixa	3
Metal, pedra	Lixar	Disco abrasivo	4 - 6
Metal	Desbastar	Disco abrasivo	6
Pedra	Cortar	Disco de corte e carril de guia (cortar pedrassole permitted com o carril de guia)	6

Indicações de trabalho

Cuidado ao cortar em paredes portantes, veja a secção "Notas sobre a estática". Fixar a peça a ser realizada se esta não estiver firmemente apoiada devido ao seu próprio peso. - Não sobrecarregar demasiadamente a ferramenta elétrica, de modo que chegue a parar. - Após um trabalho com carga elevada, deixar permitir que a ferramenta elétrica funcione alguns instantes em vazio, para que a ferramenta de trabalho possa arrefecer. - Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho. - Não usar a ferramenta elétrica com um suporte para rebarbadoras.

Desbastar

► Jamais utilizar os discos de corte para desbastar.

Com um ângulo de 30° a 40° poderá obter os melhores resultados de trabalho ao desbastar. Movimentar a ferramenta elétrica com pressão uniforme, para lá e para cá. Desta forma a peça a ser realizada não se torna demasiado quente, não muda de cor e não há sulcos.

Disco abrasivo em forma de leque

Com o disco abrasivo em forma de leque (acessório) também é possível processar superfícies e perfis abaulados.

Discos abrasivos em forma de leque têm uma vida útil bem mais longa, produzem um reduzido nível de ruído e temperaturas ao lixar mais baixas do que discos abrasivos tradicionais.

Cortar metal

Ao cortar com rebolos ligados deve ser sempre utilizada uma capa de proteção para cortar 12.

Trabalhar com os discos abrasivos com avanço moderado, adequado para o material a ser trabalhado. Não exercer pressão sobre o disco de corte, nem emperrar ou oscilar.

Não travar discos de corte que estejam a girar por inércia, exercendo pressão lateral.

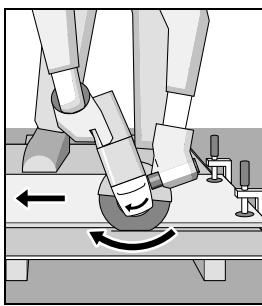

A ferramenta elétrica deve ser sempre conduzida no sentido contrário da rotação. Caso contrário, há perigo de que seja premida descontroladamente para fora do corte.

Para cortar perfis e tubos quadrados, é favorável cortar pela secção transversal.

Cortar pedras

Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente. Usar uma máscara de proteção contra pó. A ferramenta elétrica só deve ser utilizada para corte a seco/lixar a seco.

Ligar a ferramenta elétrica e colocá-la com a parte dianteira do carril de guia sobre a peça a ser trabalhada. Empurrar a ferramenta elétrica com avanço moderado, adequado ao material a ser trabalhado.

Para cortar materiais especialmente duros, como p. ex. betão com alto teor de sílex, é possível que o disco de corte diamantado se sobreaqueça e danifique. Uma coroa de faíscas em volta do disco de corte diamantado é um indicador nítido. Neste caso, deverá interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com máximo número de rotações, durante alguns instantes, para se arrefecer.

Um avanço de trabalho nitidamente reduzido e uma coroa de faíscas em volta do disco são indícios nítidos de um disco de corte diamantado embotado. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. arenito calcário.

Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições específicas dos países.

É imprescindível respeitar estas regulamentações. Antes de iniciar o trabalho, verifique com o pessoal de estabilidade de arquiteto ou supervisor da obra responsáveis.

Manutenção e Serviço

Manutenção e limpeza

▸ Antes de todos os trabalhos na ferramenta elétrica, deve-se puxar a ficha de rede da tomada. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. ▸ Em condições de trabalho extremas, deve-se, se possível, usar sempre um equipamento de aspiração. Soprar frequentemente as aberturas de ventilação e interconectar um disjuntor de corrente de avaria (PRCD). Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica.

Os acessórios devem ser armazenados e tratados com cuidado.

Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por um serviço de assistência técnica autorizada para todas as ferramentas elétricas Bosch para evitar riscos de segurança.

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de

10 dígitos como consta na placa de características da ferramenta elétrica.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Italiano|57

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrônicos velhos, e com as realizações nas leis nacionais, as ferramentas elétricas que não servem mais para utilização devem ser enviadas separadamente a uma reciclagem ecológica.

Sobrescrita de alterações.

Italiano

Normas de segurança

Ideal Eletronik Bobinaj

Yeni San. Sit. Cami arkasi No: 67

Aksaray

Tel.: [phone]

Tel.: [phone]

Bulsan Elektrik

Istanbul Cad. Devrez Sok. Istanbul Çarışı

No: 48/29 Iskitler

Ankara

Tel.: [phone]

Tel.: [phone]

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: [phone]

Tel.: [phone]

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: [phone]

Bulut Elektrik
