BRUKSANVISNING PWS1300-125 BOSCH
Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe. Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine 1 609 92A 0S0 | (8.12.14) OBJ_BUCH-1961-004.book Page 100 Monday, December 8, 2014 3:04 PM 100 | Norsk Vinkelsliper Beskyttelse mot ny innkopling Overlastbeskyttelse Vekt tilsvarende EPTA-Procedure 01/2003 – med vibrasjonsdempende ekstrahåndtak – med standard ekstrahåndtak Beskyttelsesklasse PWS ...
2,2 2,2 /II 2,1 2,1 /II 2,4 2,4 /II Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe. Støy-/vibrasjonsinformasjon Støyutslippsverdier målt i henhold til EN 60745-2-3. Det typiske A-bedømte støynivået for maskinen er Lydtrykknivå Lydeffektnivå Usikkerhet K Bruk hørselvern! Totale svingningsverdier ah (vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745: Overflatesliping (grovsliping):
m/s2 m/s2 7,0 1,5 8,0 1,5 13,0 1,5 m/s2 m/s2 5,0 1,5 5,0 1,5 6,0 1,5 Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over hele arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Tekniske data (2006/42/EC) hos: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9 Samsvarserklæring Merk: Etter brudd på slipeskiven i løpet av driften eler skader på festeinnretningene på vernedekselet/på elektroverktøyet må elektroverktøyet straks sendes inn til kundeservice, adresser se avsnittet «Kundeservice og rådgivning ved bruk». Vi erklærer under eneansvar at produktet som er beskrevet under «Tekniske data» er i overensstemmelse med alle relevante bestemmelser i direktivene 2011/65/EU, 2014/30/EU, 2006/42/EC inkludert endringer, og følgende standarder: EN 60745-1, EN 60745-2-3. 1 609 92A 0S0 | (8.12.14) Downloaded from www.Manualslib.com manuals search engine Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

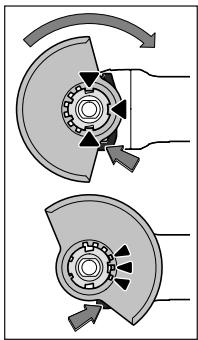

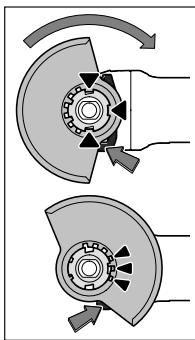

Montering Montering av beskyttelsesinnretninger Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Bosch Power Tools OBJ_BUCH-1961-004.book Page 101 Monday, December 8, 2014 3:04 PM Norsk | 101 Vernedeksel til sliping Legg vernedekselet 7 på festet på elektroverktøyet til kodeknastene til vernedekselet stemmer overens med festet. Trykk og hold samtidig fast låsespaken 1. Trykk vernedekselet 7 inn på spindelhalsen til kanten på vernedekselet ligger mot flensen til elektroverktøyet og drei vernedekselet til det hørbart går i lås. Tilpass vernedekselets 7 stilling til arbeidssituasjons krav. Trykk da låsespaken 1 oppover og drei vernedekselet 7 til ønsket posisjon. Innstill vernedekselet 7 alltid slik at alle 3 knastene på låsespaken 1 griper inn i de passende utsparingene på vernedekselet 7. Innstill vernedekselet 7 slik at gnistene ikke fyker mot brukeren. Til festing og løsning av slipeverktøy må spindellåsetasten 2 låses rundt slipespindelen. Trykk på spindellåsetasten kun når slipespindelen står stille. Elektroverktøyet kan ellers ta skade. Slipe-/kappeskive Ta hensyn til slipeverktøyenes dimensjoner. Hullets diameter må passe til festeflensen. Ikke bruk adaptere eller reduksjonsstykker. Ved bruk av diamant-kappeskiver må du passe på at dreieretningspilen på diamant-kappeskiven og elektroverktøyets dreieretning (se dreieretningspilen på girhodet) stemmer overens. Rekkefølgen til monteringen er angitt på bildesiden. Til festing av slipe-/kappeskiven skrur du på spennmutteren 10 og spenner denne med hakenøkkelen. Etter montering av slipeverktøyet og før innkoblingen må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernedekselet eller andre deler. I tangen 8 er det satt inn en kunststoffdel (O-ring) rundt sentreringskanten. Hvis O-ringen mangler eller er skadet, må tangen 8 absolutt skiftes ut før videre bruk. Vernedekselet 7 må kun kunne dreies når låsespaken 1 trykkes! Ellers må elektroverktøyet ikke brukes videre og må leveres inn til kundeservice. Merk: Kodeknastene på vernedekslet 7 sørger for at det kun kan monteres et passende vernedeksel på elektroverktøyet. Vernedeksel til kapping Ved kapping med bakelitt-bundede slipemidler må du alltid bruke vernedekselet 12. Ved kapping i stein må du sørge for en tilstrekkelig støvavsuging. Vernedekselet til kapping 12 monteres på samme måte som vernedekselet til sliping 7. Avsugdeksel til kapping med føringssleide Avsugdekselet til kapping med føringssleide 19 monteres på samme måte som vernedekselet til sliping 7. Ekstrahåndtak Bruk elektroverktøyet kun med ekstrahåndtaket 5. Skru ekstrahåndtaket 5 inn på høyre eller venstre side av girhodet avhengig av typen bruk. Lamellslipeskive Monter alltid håndbeskyttelsen 14 til arbeid med lamellslipeskiven. Gummi-slipetallerken Til arbeid med gummislipetallerkenen 15 må du alltid montere håndbeskyttelsen 14. Rekkefølgen til monteringen er angitt på bildesiden. Skru rundmutteren 17 på og spenn denne med hakenøkkelen. Koppbørste/skivebørste Monter alltid håndbeskyttelsen 14 til arbeid med koppbørsten eller skivebørsten. Fest håndbeskyttelsen 14 med ekstrahåndtaket 5. Rekkefølgen til monteringen er angitt på bildesiden. Koppbørsten/skivebørsten må kunne skrus så langt inn på slipespindelen at slipespindelflensen ligger godt mot enden på slipespindelgjengen. Spenn koppbørsten/skivebørsten fast med en fastnøkkel. Montering av slipeverktøy Hurtiglås Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Til et enkelt slipeverktøyskifte uten bruk av ytterligere verktøy kan du istedet for spennmutteren 10 også bruke hurtiglåsen Hurtigoppspenningsmutteren 11 må kun brukes på kappeskiver. Håndbeskyttelse Til arbeid med gummislipetallerkenen 15 eller koppbørsten/skivebørsten/lamellskiven må du alltid montere håndbeskyttelsen 14. Ikke ta på slipe- og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet. Rengjør slipespindelen 6 og alle delene som skal monteres. Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine Bruk kun en feilfri, uskadet hurtiglås 11. 1 609 92A 0S0 | (8.12.14) OBJ_BUCH-1961-004.book Page 102 Monday, December 8, 2014 3:04 PM 102 | Norsk Ved påskruing må du passe på at skriftsiden til hurtiglåsen 11 ikke peker mot slipeskiven; pilen må peke mot indeksmerket 22. Inndreining av girhodet Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Trykk spindel-låsetasten 2 for å låse slipespindelen. Til fasttrekking av hurtiglåsen, dreier du slipeskiven kraftig i urviserretning.
En feilfritt festet, uskadet hurtiglås kan løsnes ved å dreie den riflede ringen manuelt mot urviserne. Du må aldri løsne en fastsittende hurtiglås med en tange, men bruk en hakenøkkel. Sett hakenøkkelen på som vist på bildet. Godkjente slipeverktøy Det kan brukes alle slipeverktøy som er angitt i denne bruksanvisningen. Det godkjente turtallet [min-1] hhv. periferihastigheten [m/s] til anvendt slipeverktøy må minst tilsvare informasjonene i nedenstående tabell. Ta derfor hensyn til godkjent turtall hhv. periferihastighet på etiketten til slipeverktøyet. Du kan dreie girhodet i 90°-skritt. Slik kan på-/av-bryteren settes i en bedre håndteringsposisjon for spesielle arbeidssituasjoner, f. eks. for kapping med avsugdekselet med føringssleiden 19 eller for venstrehendte. Skru de 4 skruene helt ut. Sving girhodet forsiktig og uten å ta det av fra huset inn i en ny posisjon. Trekk de 4 skruene fast igjen. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. Unngå støv på arbeidsplassen. Støv kan lett antennes. Bruk max. [mm]
1 609 92A 0S0 | (8.12.14) Downloaded from www.Manualslib.com manuals search engine Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V. Ved bruk av elektroverktøyet på mobile strømgeneratorer, som ikke har tilstrekkelige effektreserver hhv. egnet spenningsregulering (med startstrømforsterkning), kan det oppstå effekttap eller utypiske reaksjoner ved innkobling. Sjekk om strømgeneratoren er egnet, spesielt når det gjelder strømspenning og -frekvens. Inn-/utkobling PWS 1000.. (se bilde A) Til igangsetting av elektroverktøyet må du skyve på-/av-bryteren 3 fremover. Bosch Power Tools OBJ_BUCH-1961-004.book Page 103 Monday, December 8, 2014 3:04 PM Norsk | 103 Til utkobling av elektroverktøyet slipper du på-/av-bryteren PWS 1300.. (se bilde B) Til igangsetting av elektroverktøyet må du skyve på-/av-bryteren 3 fremover og trykk den deretter. Til låsing av på-/av-bryteren 3 skyver du på-/av-bryteren 3 ned foran til den går i lås. Til utkobling av elektroverktøyet slipper du på-/av-bryteren 3 hhv. – hvis den er låst – trykker du på-/av-bryteren 3 ett øyeblikk og slipper den deretter. Slå elektroverktøyet kun på når du bruker det for å spare energi. Kontroller slipeverktøyene før bruk. Slipeverktøyet må være feilfritt montert og kunne dreie seg fritt. Utfør en prøvekjøring på minst 1 minutt uten belastning. Ikke bruk skadede, urunde eller vibrerende slipeverktøy. Skadede slipeverktøy kan brekke og forårsake skader. Tilbakeslagsutkopling (PWS 1000-125 CE/ PWS 1300-125 CE) Ved plutselig turtallreduksjon, f.eks. blokkering i kappesnittet, avbrytes motorens strømtilførsel elektronisk. Til ny igangsetting setter du på-/av-bryteren 3 i utkoplet posisjon og slår elektroverktøyet på igjen. Beskyttelse mot ny innkopling (PWS 1000-125 CE/ PWS 1300-125 CE) Beskyttelsen mot ny innkobling forhindrer en ukontrollert starting av elektroverktøyet etter at strømmen var borte. Til ny igangsetting setter du på-/av-bryteren 3 i utkoplet posisjon og slår elektroverktøyet på igjen. Startstrømbegrensing (PWS 1000-125 CE/ PWS 1300-125 CE) Den elektroniske startstrømbegrensningen begrenser effekten ved innkobling av elektroverktøyet og muliggjør drift med en 16 A-sikring. Merk: Hvis el-verktøyet går med fullt turtall rett etter innkoplingen, er det feil på startstrømbegrensningen, beskyttelsen mot ny innkopling og tilbakeslagsutkoplingen. Elektroverktøyet må straks sendes inn til kundeservice, adresser se avsnittet «Kundeservice og rådgivning ved bruk». Konstantelektronikk (PWS 1000-125 CE/ PWS 1300-125 CE) Konstantelektronikken holder turtallet nesten konstant i tomgang og ved belastning; dette sikrer en jevn arbeidseffekt. Turtallforvalg (PWS 1000-125 CE/PWS 1300-125 CE) Med stillhjul for turtallforvalg 4 kan nødvendig turtall forhåndsinnstilles også under drift. Informasjonene i nedenstående tabell er anbefalte verdier. Material Metall Tre, metall Metall, stein Metall Stein Anvendelse Fjerning av maling Børsting, rustfjerning Sliping Grovsliping Kapping Innsatsverktøy Slipeskive Stålbørste/slipeskive Slipeskive Slipeskive Kappeskive og føringssleide (kapping av stein er kun tillatt med føringssleide) Arbeidshenvisninger Vær forsiktig når du lager slisser i bærende vegger, se avsnittet «Informasjoner om statikk». Spenn verktøyet inn, hvis det ikke ligger godt fast med sin egen vekt. Ikke belast elektroverktøyer så sterkt at det stanser. La elektroverktøyet gå noen minutter i tomgang etter sterk belastning for å avkjøle det. Ikke ta på slipe- og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet. Ikke bruk elektroverktøyet med et kappestativ. Grovsliping Bruk aldri kappeskiver til grovsliping. Bosch Power Tools Downloaded from www.Manualslib.com manuals search engine Posisjon stillhjul 2–3 4–6
