Produkttype	Vinkelsliber
Mærke	BOSCH
Model	PWS1300-125
Nominel optagen effekt	1300 W
Nominel omdrejningshastighed	11500 o/min
Hastighedsindstillingsområde	2800 – 11500 o/min
Maks. slibeskive diameter	125 mm
Spindelgevind	M14
Vægt (med standard ekstrahåndtag)	2,4 kg
Beskyttelsesklasse	II (dobbeltisolering)
Hovedfunktioner	Slibning, skæring, sandpapirslibning, metalbørstning
Constant-Electronic	Ja (opretholder hastighed under belastning)
Forudindstilling af hastighed	Ja (6-trins hjul)
Blød start	Ja
Stop ved tilbageslag	Ja (KickBack Control)
Beskyttelse mod utilsigtet start	Ja
Overbelastningsbeskyttelse	Ja
Begrænsning af startstrøm	Ja (kompatibel med 16A sikring)
Ekstra håndtag	Anti-vibration inkluderet
Beskyttelseskappe	Til slibning og skæring
Lydtryksniveau	93 dB(A)
Lydeffektniveau	104 dB(A)
Vibrationer (slibning)	13,0 m/s²
Vedligeholdelse og rengøring	Rengør regelmæssigt ventilationsåbningerne; blæs med trykluft; brug en fejlstrømsafbryder ved arbejde på metaller
Sikkerhed	Dobbeltisolering; beskyttelse mod genstart; stop ved tilbageslag; drejelig kappe
Reservedele og reparationsmuligheder	Reservedele tilgængelige via Bosch kundeservice; reparation af autoriseret fagmand
Generelle oplysninger	Leveres med slibekappe, ekstrahåndtag, stiftnøgle, SDS-clip hurtiglåsemøtrik

Ofte stillede spørgsmål - PWS1300-125 BOSCH

Hvilke typer skiver kan jeg bruge med PWS1300-125 vinkelsliberen?

Du kan bruge slibeskiver, skæreskiver (inklusive diamant), gummislibeplader, stålbørster og lamelplader. Sørg for at overholde den maksimale diameter på 125 mm og den tilladte omdrejningshastighed (op til 11000 o/min).

Hvordan justerer jeg omdrejningshastigheden?

Modellen PWS1300-125 CE har et forudindstillingshjul (4) med 6 positioner. Du kan dreje det selv under brug. Hastigheden varierer fra 2800 til 11500 o/min afhængigt af positionen. For andre applikationer henvises til tabellen i vejledningen.

Hvordan skifter jeg slibeskiven?

Tag værktøjet ud af stikkontakten. Tryk på spindellåsen (2) for at låse spindlen. Løsn spændemøtrikken (10) eller SDS-clip hurtiglåsemøtrikken (11) med stiftnøglen. Udskift skiven og spænd fast. Bemærk: SDS-clip hurtiglåsemøtrikken må kun bruges til skæreskiver.

Hvordan bruger jeg beskyttelseskappen til skæring?

Til skæring med bundne slibemidler skal du altid bruge den medfølgende specifikke beskyttelseskappe (12). Monter den på samme måde som slibekappen, juster koden. Ret den for at undgå gnistudslyng mod brugeren. Sørg for, at den ikke kan dreje uden at aktivere udløserhåndtaget.

Hvad gør jeg, hvis skiven sætter sig fast under arbejdet?

Slip straks kontakten. Værktøjet er udstyret med et stop ved tilbageslag, der afbryder strømmen. Vent på, at skiven stopper helt, før du griber ind. Tving ikke skiven løs. Efter en blokering skal du kontrollere skivens tilstand og udskifte den, hvis den er beskadiget.

Hvordan vedligeholder jeg vinkelsliberen?

Før enhver vedligeholdelse skal du tage apparatet ud af stikkontakten. Rengør regelmæssigt ventilationsåbningerne med en børste eller trykluft. Efter arbejde på metaller blæses trykluft indvendigt for at fjerne ledende støv. Hvis strømkablet er beskadiget, skal det udskiftes af en autoriseret Bosch-service.

Kan jeg bruge vinkelsliberen til sandpapirslibning?

Ja, monter gummislibepladen (15) med det passende slibepapir. Brug altid håndbeskyttelsen (14) under denne operation. Indstil en moderat hastighed (position 2-3 på hjulet) for et bedre resultat.

Hvordan drejer jeg gearhuset?

Tag værktøjet ud af stikkontakten. Løsn de 4 skruer på gearhuset. Drej forsigtigt huset til den ønskede position (uden at adskille det fra kroppen). Spænd de 4 skruer helt. Dette gør det muligt at placere kontakten i en mere behagelig position for venstrehåndede eller til visse applikationer.

Hvilket sikkerhedsudstyr skal jeg bære?

Bær altid sikkerhedsbriller. Afhængigt af applikationen skal du tilføje en støvmaske (klasse P2), høreværn, handsker og et forklæde. Hold personer på afstand. Støjpåvirkningen kan overstige 90 dB(A), så høreværn er påkrævet.

Hvor kan jeg få reservedele eller repareret min vinkelsliber?

Reservedele fås via Bosch kundeservice. Du kan bestille online på www.bosch-pt.dk. For reparation, kontakt et autoriseret center. I Danmark ring til 70102233 (kundeservice) eller se oplysningerne i vejledningen. Brug altid originale dele.

BRUGSANVISNING PWS1300-125 BOSCH

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

ADVARSEL Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Det i sikkerhedsinstruktionerne benyttede begreb "el-værktøj" refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

Sørg for, at arbejdsområder er rene og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Sørg for, at arbejdsområder er rene og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.

El-værktøjets stik skal sættes i kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.

Brug ledningen til formål, den er beregnet til (f.eks. må man aldrig bære værktøjet i ledningen, hænge værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskiner, der er i bevægelse. Beskadigede eller individuelle ledninger øger risikoen for elektrisk stød.

Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontroller, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en unormal kropsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løsthængende tøj, smykker eller langt hår. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.

Omhyggelig omgang med og brug af el-værktøj

Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres.

▸ Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. ▸ Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. ▸ El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. ▸ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. ▸ Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

Service

▸ Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til vinkelslibere

Fælles sikkerhedsinstrukser til slibning, sandpapirslibning, arbejde med trådbørster og skærearbejde

Dette el-værktøj kan anvendes som sliber, sandpapirsliber, trådbørste og skæremaskine. Læs og overhold alle advarsler, instrukser, illustrationer og data, som du modtager i forbindelse med el-værktøjet. Overholder du ikke følgende instrukser, kan du få elektrisk stød, der kan opstå brand og/eller du kan blive kvæstet alvorligt. Dette el-værktøj er ikke egnet til polering. Anvendelse af el-værktøjet til formål, det ikke er beregnet til, er forbundet med fare og kvæstelser. Anvend kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af fabrikanten. En mulig fastgørelse af tilbehøret til el-værktøjet sikrer ikke en sikker anvendelse. Den tilladte hastighed for indsatsværktøjet skal være mindst lige så høj som den max. hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive ødelagt eller flyve omkring. ▸ Indsatsværktøjets udvendige diameter og tykkelse skal svare til målene på dit el-værktøj. Forkert målt indsatsværktøj kan ikke afskærmes eller kontrolleres tilstrækkeligt.

• Indsatsværktøjet skal passe nøjagtigt på el-værktøjets spindel. Ved indsatsværktøj, der monteres med en flange, skal indsatsværktøjets huldiameter passe til flangens holdediameter. Indsatsværktøj, der ikke fastgøres nøjagtigt på el-værktøjet, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man taber kontrollen. ▶ Brug ikke el-værktøjet, hvis det er beskadiget. Kontrollér altid indsatsværktøj som f.eks. skæreskiver for afsplintninger og revner, slibeskiver for revner, slid eller stærkt slid, stålbørster for løse eller brækkede tråde. Tabes el-værktøjet eller indsatsværktøjet på jorden, skal du kontrollere, om det er beskadiget; anvend evt. et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og indsat, skal du holde dig selv og personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer, og lade el-værktøjet køre i et minut ved højeste hastighed. Beskadiget indsatsværktøj brækker for det meste i denne testtid. ▶ Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. Øjnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab. Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket indsatsværktøj kan flyve væk og føre til kvæstelser også uden for det direkte arbejdsområde. Hold altid maskinen i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme skjulte strømledninger eller maskinens eget kabel. Kontakt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød. Hold netkablet væk fra roterende indsatsværktøj. Taber du kontrollen over el-værktøjet, kan netkablet skæres over eller blive viklet ind, og din hånd eller din arm kan trækkes ind i det roterende indsatsværktøj. ▶ Læg aldrig el-værktøjet fra dig, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med frakoblingsfladen, hvorved du kan tabe kontrollen over el-værktøjet. Lad ikke el-værktøjet køre, mens det bæres. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop. ▶ Rengør ventilationsåbningerne på dit el-værktøj med regelmæssige mellemrum. Motorhuset trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk.

Brug ikke el-værktøjet i nærheden af brændbare materialer. Gnister kan sætte ild i materialer. - Brug ikke værktøj, der transporterer flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan føre til elektrisk stød.

• Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj (slibemaskine, slibebagskive, trådbørste osv.) har sat sig fast eller blokerer. Fastgørelse eller blokering fører til et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet. Sidder f.eks. en slibeskive fast eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig så hen imod eller væk fra betjeningspersonen, afhængigt af skivens drejeretning på blokeringsstedet. Derved kan slibeskiven også brække. Et tilbageslag skyldes forkert eller fejlbehæftet brug af el-værktøjet. Det kan forhindres ved at træffe egnede sikkerhedsforanstaltninger, der beskrives i det følgende. Hold godt fast i el-værktøjet og sørg for, at både krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne og reaktionsmomenterne, når maskinen kører op i hastighed. Betjeningspersonen kan beherske tilbageslags- og reaktionskræfterne med egnede sikkerhedsforanstaltninger. Sørg for, at din hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag. Undgå, at din krop befinder sig i det område, hvor el-værktøjet bevæger sig i forbindelse med et tilbageslag. Tilbageslaget driver el-værktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet. Arbejd særlig forsigtigt i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører, at man taber kontrollen eller får tilbageslag. Brug ikke savklinger eller tandsavklinger. Sådant indsatsværktøj fører hyppigt til tilbageslag, eller at man mister kontrollen over el-værktøjet.

Særlige sikkerhedsinstrukser til slibe- og skærearbejde

▶ Brug udelukkende slibeskiver/slibestifter, der er godkendt til dit el-værktøj, og den beskyttelseskappe, der er beregnet til disse slibeskiver/slibestifter. Slibeskiver/slibestifter, der ikke er beregnet til el-værktøjet, kan ikke beskyttes tilstrækkeligt og er usikre. Krappede slibeskiver skal monteres, således at slibefladen rager ud over niveauet på beskyttelseshættens kant. En forkert monteret slibeskive, der rager ud over ni

veauet på beskyttelseshættens kant, kan ikke afskærmes tilstrækkeligt.

▶ Beskyttelseskappen skal være anbragt sikkert på el-værktøjet og være indstillet på en sådan måde, at der opnås maks. sikkerhed, dvs. at den mindste del af slibeskiven peger åbent hen mod betjeningspersonen. Beskyttelseskappen er med til at beskytte betjeningspersonen mod brudstykker, tilfældig kontakt med slibeskiven/slibestiften samt gnister, der kan sætte ild til tøjet. ▶ Slibeskiver/slibestifter må kun anvendes til de anbefalede formål. F.eks.: Slib aldrig med sidefladen på en skæreskive. Skæreskiver er bestemt til materialeafslibning med kanten på skiven. Udsættes disse slibeskiver/slibestifter for sidevendt kraftpåvirkning, kan de ødelægges. Anvend altid ubeskadigede spændeflanger i den rigtige størrelse og form, der passer til den valgte slibeskive. Egnede flanger støtter slibeskiven og formindsker således faren for brud på slibeskiven. Flanger til skæreskiver kan være forskellige fra flanger til andre slibeskiver.

Brug kun slibeskiver, der passer til dit el-værktøj. Slibeskiver til et andet el-værktøj kan brække, da de ikke er egnede til de højere omdrejningstal, som dit el-værktøj arbejder med.

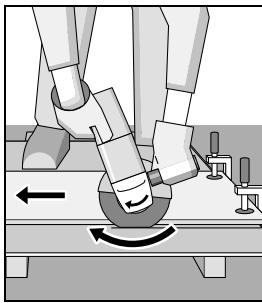

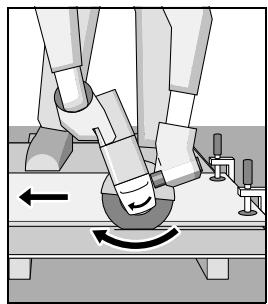

Yderligere særlige sikkerhedsinstrukser til skærearbejde

▶ Undgå at skæreskiven blokerer eller får for højt modtryk. Foretag ikke meget dybe snit. Overbelastes skæreskiven, øges skivens belastning, og der er større tendens til, at skiven kan sætte sig i klemme eller blokere, hvilket kan føre til tilbageslag eller brud på slibeskiven/slibestiften.

Undgå området for og bag ved den roterende skæreskive. Bevæger du skæreskiven i emnet væk fra dig selv, kan el-værktøjets roterende skive slynges direkte ind mod dig i tilfælde af et tilbageslag. Hvis skæreskiven sidder i klemme, eller hvis du afbryder arbejdet, skal du slukke el-værktøjet og holde maskinen roligt, indtil skiven er stoppet. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Lokalisér og afhjælp fejlen. Tænd ikke for el-værktøjet, så længe det befinder sig i emnet. Sørg for, at skæreskiven når op på sit fulde omdrejningstal, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig i klemme, springe ud af emnet eller forårsage et tilbageslag. Understøt plader eller store emner for at reducere risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store plader kan bøje sig under deres egen vægt. Emnet skal støttes på begge sider, både i nærheden af skæresnittet og ved kanten. Vær særlig forsigtig ved "lommesnit" i bestående vægge eller andre områder, man ikke kan se ind i. Den neddykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elektriske ledninger eller andre genstande.

Særlige sikkerhedsinstrukser til sandpapirslibning

Anvend ikke overdimensioneret slibepapir, men følg og overhold fabrikantens forskrifter mht. slibepapirets størrelse. Slibepapirer, der rager ud over slibebagskiven, kan føre til kvæstelser eller blokering eller iturivning af slibepapirerne eller til tilbageslag.

Særlige sikkerhedsinstrukser i forbindelse med arbejde med trådbørster

Vær opmærksom på, at trådbørsten kan tabe trådstykker under almindelig brug. Overbelast ikke børsten. Trådstykker kan meget hurtigt trænge ind under tyndt tøj og/eller huden. Anbefales det at bruge en beskyttelseskappe, skal du forhindre, at beskyttelseskappe og trådbørste kan berøre hinanden. Tallerken- og kopbørster kan øge deres diameter med tryk og centrifugalkraft.

Ekstra advarselshenvisninger

Brug sikkerhedsbriller.

Brug egnede søgeinstrumenter til at finde skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. Åbn for start-stop-kontakten og stil den på stop, når strømforsyningen afbrydes (f.eks. som følge af strømsvigt eller hvis netstikket trækkes ud). Derved forhindres ukontrolleret genstart. Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet. Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisninger er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse

El-værktøjet er beregnet til at skære i, skrubbe og børste metal- og stenmaterialer uden brug af vand.

Til skæring i bundne slibemidler bruges en speciel beskyttelseskappe til skæring.

Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Med tilladte slibeværktøjer kan el-værktøjet bruges til egnet sandpapirslibning.

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Sikkerhedsarm til beskyttelseskappe 2 Spindel-låsetast 3 Start-stop-kontakt 4 Indstillingshjul omdrejningstal (PWS 1000-125 CE/PWS 1300-125 CE) 5 Ekstrahåndtag (isoleret gribeflade) 6 Slibespindel 7 Beskyttelseskappe til slibning 8 Holdeflange 9 Slibeskive* 10 Spændemøtrik

11 Lynspændemøtrik SDS-clic 12 Beskyttelseskappe til skæring 13 Skæreskive 14 Håndbeskyttelse 15 Gummibagskive 16 Slibeblad 17 Rundmøtrik 18 Kopbørste 19 Opsugningskappe til skæring med føringsslæde 20 Diamant-skæreskive* 21 Håndgreb (isoleret gribeflade) 22 Drejeretningspil på hus

• Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Vinkelsliber	PWS ...	1000-115/1000-125	1000-125 CE	1300-125 CE
Typenummer	3603 ...	CA2 6..	CA2 8..	CA2 9..
Nominel optagen effekt	W	1001	1010	1300
Nominelt omdrejningstal	\( \mathrm {min}^{-1} \)	11000	11500	11500
Område til indstilling af omdrejningstal	\( \mathrm {min}^{-1} \)	-	2800 – 11500	2800 – 11500

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

Bosch Power Tools

160992A0S0|8.12.14)

82|Dansk

Vinkelsliber	PWS ...	1000-115/1000-125		1300-125 CE
Max. slabskiviediameter	mm	115/125	125	125
Slibespindelgevind		M 14	M 14	M 14
Max. gevindlændige for slabspindlen	mm	22	22	22
Startsømsbegrænsning		-	●	●
Konstantelektronik		-	●	●
Indstilling af omdrejningstal		-	●	●
Bød opstart		-	●	●
Tilbageslagsfrakoblig		-	●	●
Elektrisk beskyttelse mod genindkoblig		-	●	●
Overbelastningsbeskyttelse		-	●	●
Vægt svarer til EPTA-Procedure 01/2003
- med vibrationsdæmpende ekstrahåndtag	kg	2,2	2,1	2,4
- med standard-ekstrahåndtag	kg	2,2	2,1	2,4
Beskyttseskesklasse		☐/II	☐/II	☐/II

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

Støj-/vibrationsinformation

Stæjemissionsværddier bestemt iht. EN 60745-2-3.	PWS ...	1000-115/1000-125		1300-125 CE
	3 603 ...	CA2 6..	CA2 8..	CA2 9..
Værktøjets A-vurdere de lydtrykniveau er typisk Lydtrykniveau	dB(A)	90	90	93
Lydeffektniveau	dB(A)	100	101	104
Usikkerhed K	dB	3	3	3
Brug høreværn!
Samléde vibrationsværddier ah (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60745:Overfladeslibning (skrubning):ahm	m/s2	7,0	8,0	13,0
K	m/s2	1,5	1,5	1,5
Slibning med sliebeblad:ah	m/s2	5,0	5,0	6,0
K	m/s2	1,5	1,5	1,5

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

Det angivne svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskelligt tilbehør, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning, f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Overensstemmelseserklæring

Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekniske data“, opfylder alle bestemmelser i direktive 2011/65/EU, 2014/30/EU, 2006/42/EF med tilhørende ændringer samt følgende standarder: EN 60745-1, EN 60745-2-3.

Teknisk dossier (2006/42/EF) ved:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Dansk | 83

Henk Becker

Montering af beskyttelsesanordninger

▸ Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Bemærk: Opstår brud på slibeskiven under arbejdet, eller beskadiges holdeanordningerne på beskyttelsesskærm/el-værktøjet, skal el-værktøjet omgående sendes til et autoriseret værksted, adresser se afsnit „Kundeservice og brugerrådgivning“.

Tryk beskyttelseskappen 7 på spindelhalsen, til kanten på beskyttelseskappen sidder på el-værktøjets flange, og drej beskyttelseskappen, til den går hørbart i indgreb.

Tilpas beskyttelseskappens position 7 i forhold til arbejdets krav. Tryk sikkerhedsarmen 1 opad og drej beskyttelseskappen 7 i den ønskede position.

Indstil beskyttelseskappen 7 altid på en sådan måde, at alle 3 røde knaster på sikkerhedsarmen 1 griber ind i de tilsvarende udsparinger på beskyttelseskappen 7. Indstil beskyttelseskappen 7 på en sådan måde, at brugeren ikke udsættes for gnistregn. Beskyttelseskappen 7 må kun drejes i forbindelse med en aktivering af sikkerhedsarmen 1! Ellers skal el-værktøjet tages ud af brug og sendes til et autoriseret serviceværksted.

Bemærk: Kodelåsene på beskyttelseskappen 7 sikrer, at el-værktøjet kun kan forsynes med en beskyttelseskappe, som passer til el-værktøjet.

Beskyttelseskappe til skæring

Brug altid beskyttelseskappen, når der skal skæres i bundne slibemidler 12.

Sørg for tilstrækkelig støvopsugning, når der skæres i sten.

Beskyttelseskappen til skæring 12 monteres ligesom beskyttelseskappen til slibning 7.

Opsugningskappe til skæring med føringsslæde

Opsugningskappen til skæring med føringsslæde 19 monteres ligesom beskyttelseskappen til slibning 7.

Ekstrahåndtag

Brug altid el-værktøjet med ekstrahåndtaget 5.

Skru ekstrahåndtaget 5 ind i gearhovedet på højre eller venstre side afhængigt af, hvilket arbejde der skal udføres.

Håndbeskyttelse

Montér ved arbejde med gummibagskiven 15 eller kopbørsten/skivebørsten/lamelslibeskiven altid håndbeskyttelsen 14.

Fastgør håndbeskyttelsen 14 med ekstrahåndtaget 5.

▸ Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. ▸ Tag fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet.

Rengør spindlen 6 og alle dele, der skal monteres. Tryk på spindellåsetasten 2 for at fastspænde og løsne slibeværktøjet på spindlen. Aktivér kun spindellåsetasten, når slibespindlen står stille. Ellers kan el-værktøjet blive beskadiget.

Slibe-/skæreskive

Overhold målene på slibeværktøjet. Hullets diameter skal passe til holdeflangen. Brug hverken adaptere eller reduktionsstykker.

Monteringens rækkefølge ses på den grafiske side. Slibe-/skæreskiven fastgøres ved at åbne spændemøtrikken 10 og spænde denne med tapnøglen. Når slibeværktøjet er monteret, kontrolleres det for korrekt montering og at det kan bevæges frit, før el-værktøjet tændes. Sørg for, at slibeværktøjet ikke rører ved beskyttelsesskærmen eller andre dele.

Holdeflangen 8 er forsynet med en kunststoffel (O-ring) i midterkanten. Mangler O-ringen eller er den beskadiget, skal holdeflangen 8 ubetinget erstattes, før arbejdet fortsættes.

Lamelslibeskive

▸ Montér altid håndbeskyttelsen 14 til arbejde med lamelslibeskiven.

Gummi-slibeskive

Montér altid håndbeskyttelsen 14 til arbejde med gummibagskiven 15.

Monteringens rækkefølge ses på den grafiske side.

Skru den runde møtrik 17 på og spænd den med tapnøglen.

Kopbørste/skivebørste

▸ Montér til arbejde med kopbørsten eller skivebørsten altid håndbeskyttelsen 14.

Monteringens rækkefølge ses på den grafiske side.

Kopbørsten/skivebørsten skal kunne skrues så meget på slibespindlen, at den ligger fast på slibespindelflangen for enden af slibespindelgevindet. Spænd kopbørsten/skivebørsten fast med en gaffelnøgle.

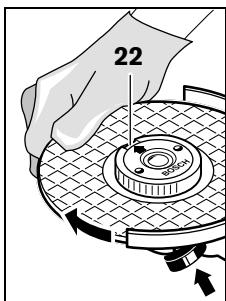

Lynspændemøtrik SDS-clic

Til nemt slibeværktøjsskift uden brug af yderligere værktøj kan du bruge lynspændemøtrikken 11 i stedet for spændemøtrikken 10.

Den selvspændende borepatron 11 må kun bruges til skæreskiver.

Brug kun en korrekt, ubeskadiget lynspændemøtrik 11.

Sørg under påskruningen for, at tekstsiden på lynspændemøtrikken 11 vender opad; pilen skal pege hen på indeksmærket 22.

Tryk på spindel-låsetasten 2 for at justere slibespindlen. Lynspændemøtrikken spændes ved at dreje slibeskiven kraftigt mod højre.

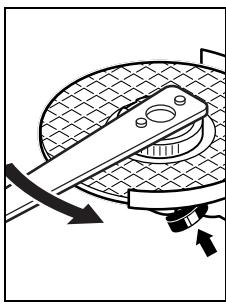

En korrekt fastgjort, ubeskadiget lynspændemøtrik løsnes ved at dreje fingerringen mod venstre.

Løsn aldrig en fastsiddende lynspændemøtrik med en tang, men derimod med tapnøglen. Anbring tapnøglen som vist på billedet.

Tilladt slibeværktøj

Det er muligt at benytte alt det slibeværktøj, der er nævnt i denne brugsanvisning.

Det tilladte omdrejningstal [min^-1] og omfangshastigheden [m/s] for det benyttede slibeværktøj skal mindst svare til angivelserne i tabellen.

Læs og overhold derfor det tilladte omdrejningstal eller omfangshastigheden på slibeværktøjets etiket.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	125	6	22,2	11000	80
D	125	-	-	11000	80

75 30 M14 11000 45

Drejning af gearhoved

Trak stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Du kan dreje gearhovedet i skridt på 90°. Dette gør det muligt at stille start-stop-kontakten i en særlig praktisk position, når særligt arbejde skal udføres; f.eks. til skæring med opsugningskappen med føringsskærm 19 eller til venstrehåndede.

Drej de 4 skruer helt ud. Sving gearhovedet forsigtigt i den nye position og uden at huset tages af. Drej derefter de 4 skruer fast.

Støv-/spånudsugning

Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Brug helst en støvopsugning, der egner sig til materialet.
• Sørg for god udluftning af arbejdspladsen.
• Det anbefales at bære åndedrætsværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

• Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Brug

Ibrugtagning

Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Hvis el-værktøjet anvendes med mobile generatorer, der ikke råder over tilstrækkelige kapacitetsreserver eller ikke har netspændingsregulering med startstrømforstærkning, kan kapaciteten reduceres, og atypisk adfærd kan opstå, når el-værktøjet tændes.

Kontroller venligst, om den anvendte generator er egnet, især med hensyn til netspænding og -frekvens.

Tænd/sluk

PWS 1000.. (se Fig. A)

Skub start-stop-kontakten 3 frem for at tage el-værktøjet i brug.

Skub start-stop-kontakten 3 frem og tryk derefter på den for at tage el-værktøjet i brug.

For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det.

Kontrollér slibeværktøjet, før det tages i brug. Slibeværktøjet skal være korrekt monteret og skal kunne rotere frit. Gennemfør en prøvekørsel i mindst 1 minut uden belastning. Brug ikke beskadiget, ikke rundt eller vibrerende slibeværktøj. Beskadiget slibeværktøj kan revne og føre til kvæstelser.

Tilbageslagsfrakobling (PWS 1000-125 CE/ PWS 1300-125 CE)

KICK BACK

STOP

Falder omdrejningstallet pludseligt (f.eks. fordi skæreskiven blokeres), afbrydes strømtilførslen elektronisk til motoren.

For at genstarte stilles start-stop-kontakten 3 i den frakoblede position, og el-værktøjet tændes igen.

Elektrisk beskyttelse mod genindkobling (PWS 1000-125 CE/PWS 1300-125 CE)

Elektrisk beskyttelse mod genindkobling forhindrer en ukontrolleret start af el-værktøjet efter afbrydelse af strømtilførslen.

Til ibrugtagning igen sættes start-stop-kontakten 3 i den frakoblede position, og el-værktøjet tændes igen.

Startstrømsbegrænsning (PWS 1000-125 CE/ PWS 1300-125 CE)

Den elektroniske startstrømsbegrænsning begrænser ydelsen, når el-værktøjet tændes, og muliggør drift med en 16 A-sikring.

Bemærk: Kører el-værktøjet med fuldt omdrejningstal umiddelbart efter start, fungerer startstrømsbegrænsningen, den elektriske beskyttelse mod genindkobling og tilbageslagsfrakoblingen ikke. El-værktøjet skal omgående sendes til et autoriseret værksted, adresser se afsnit „Kundeservice og brugerrådgivning".

Konstantelektronik (PWS 1000-125 CE/ PWS 1300-125 CE)

Konstantelektronik holder det indstillede omdrejningstal mellem ubelastet og belastet tilstand næsten konstant.

Indstilling af omdrejningstal (PWS 1000-125 CE/PWS 1300-125 CE)

Stillehjulet til indstilling af omdrejningstallet 4 bruges til at indstille det nødvendige omdrejningstal - også under driften.

Angivelserne i efterfølgende tabel er anbefalede værdier.

Materiale	Anvendelse	Indsatsværktøj	Position Stillehjulet
Metal	Fjerne farve	Slibeblad	2 – 3
Træ, metal	Børste, fjerne rust	Kopbørste,Nibeblad	3
Metal, sten	Slide	Slibeskive	4 – 6
Metal	Skrubslide	Slibeskive	6
Sten	Gennemskære	Skærskive og føringsslæde(sten kan kun gennemskæres med føringsslæde)	6

Arbejdsvejledning

Vær forsigtig, når der skal slibes i bærende vægge, se afsnit „Statiske forskrifter". Spænd emnet, hvis det ikke ligger sikkert vha. sin egenvægt. Belast el-værktøjet så meget, at det standser. Lad el-værktøjet køre i tomgang i et par minutter efter stærk belastning, så indsatsværktøjet kan køle af. Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet. El-værktøjet må ikke bruges med en skærestander.

Skrubslibning

Anvend aldrig skæreskiver til skrubslibning.

Med en arbejdsvinkel på 30° til 40° fås det bedste arbejdsresultat i forbindelse med skrubslibning. Bevæg el-værktøjet frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås, og el-værktøjet efterlader ingen riller på emnet.

Lamelslibeskive

Lamelslibeskiven (tilbehør) kan også benyttes til at bearbejde bølgede overflader og profiler.

Lamelslibeskiver har en væsentlig længere levetid, lavere støjniveau og lavere slibetemperatur end almindelige slibeskiver.

Skæring i metal

Gennemskæring skal gennemføres med jævn fremføring, der passer til det materiale, der skal bearbejdes. Udsæt ikke skæreskiven for tryk, sørg for, at den hverken kommer i klemme eller oscillerer.

El-værktøjet skal altid føres i modløb. Ellers er der fare for, at det trykkes ukontrolleret ud af snittet.

Profiler og firkantede emner skæres helst over på det sted, hvor tværsnittet er mindst.

Skæring i sten

▸ Sørg for tilstrækkelig støvopsugning, når der skæres i sten. ▸ Brug beskyttelsesmaske. ▸ El-værktøj må kun benyttes til tørskæring/tørslibning.

Der bør altid anvendes en diamantskæreskive til skæring i sten.

Bruges opsugningskappen til skæring med føringsslæde 19, skal støvsugeren være godkendt til at opsuge stenstøv. Bosch tilbyder egnede støvsugere.

Tænd for el-værktøjet og anbring den forreste del af føringsslæden på emnet. Skub el-værktøjet frem med jævn fremføring, der passer til det materiale, der skal bearbejdes.

Når der skæres i meget hårde materialer som f.eks. beton med et stort kiseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, der løber med diamantskæreskiven, er et tydeligt tegn herpå.

Afbryd i dette tilfælde skærearbejdet og lad diamantskæreskiven køle i tomgang ved max. omdrejningstal i kort tid, så den kan afkøle.

Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn på, at diamantskæreskiven er uskarp. Denne slibes igen ved at køre den i porøst materiale (f.eks. kalksten) i korte bevægelser.

Disse forskrifter skal ubetinget overholdes. Spørg den ansvarlige statiker, arkitekt eller byggeledelse til råds, før arbejdet påbegyndes.

▶ Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. - El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. ▶ Brug så vidt muligt altid et opsugningsanlæg ved ekstreme brugsbetingelser. Blæs ventilationsåbningerne igennem med hyppige mellemrum og forkobl en fejlstrømsbeskyttelseskontakt (PRCD). Ved bearbejdning af metal kan ledende støv aflejre sig inde i el-værktøjet. El-værktøjets beskyttelsesisolering kan forringes.

Opbevar og behandl tilbehøret omhyggeligt.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges i henhold til gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

*Illustreret eller beskrevet tilbehør indgår ikke i standardleverancen. Det komplette tilbehør finder du i vores tilbehørsprogram.

Tekniske data

Af sugemundstykke til kapping med føringsskinne

Af sugemundstykket til kapping med føringsskinne 19 monteres på samme måde som beskyttelsesdækslet til slibning 7.

Ekstrahåndtag

▶ Brug elværktøjet kun med ekstrahåndtaget 5.

▷ Til arbejde med gummislibetallerkenen 15, kærkobørsten/skivebørsten/lamelseskiven skal du altid montere håndbeskyttelsen 14.

Fastgør håndbeskyttelsen 14 med ekstrahåndtaget 5.

▷ Til arbejde med gummislibetallerkenen 15 skal du altid montere håndbeskyttelsen 14.

Rækkefølgen for monteringen er angivet på billedsiden.

Skru rundmutteren 17 på og spenn den av med hakenøkkelen.

Koppbørste/skivebørste

Monter alltid håndbeskyttelsen 14 til arbeid med koppbørsten eller skivebørsten.

Ved påskruing må du passe på at skriftsiden til hurtiglasen 11 ikke peker mot slipeskiven; pilen på peker mot indeksmerket 22.

Trykk spindellåsetasten 2 for å låse slipespindelen. Til fasttrekking av hurtiglasen, dreier du slipeskiven kraftig i urviserretning.

En feilfritt festet, uskadet hurtiglas kan løsnes ved å dreie den riflede ringen manuelt mot urviserne. Du må aldri løsne en avsettende hurtiglas med en tang, men bruk hakenøkkelen. Sett hakenøkkelen på som vist på bildet.

Konstantelektronikken holder turtallet nesten konstant i tomgang og ved belastning; dette sikrer en jevn arbeidseffekt.

Turtallforvalg (PWS 1000-125 CE/PWS 1300-125 CE)

Med stillhjul for turtallforvalg 4 kan nødvendig turtall forhåndsinnstilles og også under drift.

Med lamellskiven (tilbehør) kan du også bearbeide buede overflater og profiler.

Lamellslipskiver har en vesentlig lengre levetid, lavere støynivå og lavere slipetemperaturer enn vanlige slipeskiver.

Kapping av metall

Ved kapping med bakelitt-bundede slipemidler må du alltid bruke vernedekselet 12.

Ved kapping må du skyve fremover med middels sterk kraft som er tilpasset materialet som skal bearbeides. Du må ikke trykke på kappeskiven, kile den fast eller oscillere. Ikke brems utløpende kappeskiver med trykk mot siden.

Hvis du kapper specielt hårde materialer, f.eks. beton med højt kiselinhold, kan diamant-kappeskiven blive for varm og tage skade. En gnistkrans rundt diamant-kappeskiven er et tydeligt tegn på dette.
