Ürün Tipi	Açılı Taşlama Makinesi
Marka	BOSCH
Model	PWS1300-125
Anma Gücü	1300 W
Anma Devir Hızı	11500 dev/dak
Devir Hızı Ayar Aralığı	2800 – 11500 dev/dak
Maks. Taş Çapı	125 mm
Mil Dişi	M14
Ağırlık (Standart Yan Tutamak ile)	2,4 kg
Koruma Sınıfı	II (Çift Yalıtım)
Temel İşlevler	Taşlama, kesme, zımparalama, tel fırça
Constant-Electronic	Evet (Yük altında hız sabitleme)
Devir Hızı Ön Ayarı	Evet (6 kademeli tekerlek)
Yumuşak Başlatma	Evet
Geri Tepme Önleme	Evet (KickBack Control)
Yanlışlıkla Çalışmaya Karşı Koruma	Evet
Aşırı Yük Koruması	Evet
Kalkış Akımı Sınırlaması	Evet (16A sigorta ile uyumlu)
Yan Tutamak	Titreşim önleyici dahildir
Koruma Kapağı	Taşlama ve kesme için
Ses Basıncı Seviyesi	93 dB(A)
Ses Gücü Seviyesi	104 dB(A)
Titreşim (Taşlama)	13,0 m/s²
Bakım ve Temizlik	Havalandırma deliklerini düzenli temizleyin; basınçlı hava ile üfleyin; metal işlerinde kaçak akım koruma şalteri kullanın
Güvenlik	Çift yalıtım; yeniden başlatma koruması; geri tepme önleme; döndürülebilir koruma kapağı
Yedek Parça ve Tamir Edilebilirlik	Yedek parçalar Bosch teknik servisten temin edilebilir; yetkili servis tarafından onarım
Genel Bilgiler	Taşlama kapağı, yan tutamak, pim anahtarı, SDS-clip hızlı sıkma somunu ile birlikte teslim edilir

Sık sorulan sorular - PWS1300-125 BOSCH

PWS1300-125 taşlama makinesi ile hangi tiplerde disk kullanabilirim?

Taşlama diskleri (zımpara taşları), kesme diskleri (elmas dahil), kauçuk zımpara tablaları, tel fırçalar ve lamelli tablalar kullanabilirsiniz. Azami 125 mm çapa ve izin verilen devir hızına (11000 dev/dak'ya kadar) dikkat edin.

Devir hızını nasıl ayarlayabilirim?

PWS1300-125 CE modelinde 6 kademeli bir ön seçim tekerleği (4) bulunur. Çalışma sırasında bile çevirebilirsiniz. Devir hızı kademeye göre 2800 ile 11500 dev/dak arasında değişir. Diğer uygulamalar için kullanım kılavuzundaki tabloya bakın.

Taşlama diskini nasıl değiştiririm?

Aleti fişten çekin. Mili kilitlemek için mil kilitleme düğmesine (2) basın. Pim anahtarı ile sıkma somununu (10) veya SDS-clip hızlı sıkma somununu (11) gevşetin. Diski değiştirin ve sıkıca tekrar vidalayın. Dikkat: SDS-clip hızlı sıkma somunu yalnızca kesme diskleri için kullanılmalıdır.

Kesme işlemi için koruma kapağını nasıl kullanmalıyım?

Bağlı aşındırıcılarla kesme işlemi için her zaman verilen özel koruma kapağını (12) kullanın. Taşlama kapağı ile aynı şekilde, kodlamayı hizalayarak monte edin. Kullanıcıya kıvılcım sıçramasını önlemek için yönlendirin. Kilitleme koluna basılmadan dönmediğinden emin olun.

Çalışma sırasında disk sıkışırsa ne yapmalıyım?

Anahtarı hemen bırakın. Alet, gücü kesen bir geri tepme önleme özelliğine sahiptir. Müdahale etmeden önce diskin tamamen durmasını bekleyin. Diski kurtarmak için zorlamayın. Sıkışma sonrası diski kontrol edin, hasarlıysa değiştirin.

Taşlama makinesinin bakımını nasıl yapmalıyım?

Bakımdan önce aleti fişten çekin. Havalandırma deliklerini düzenli olarak fırça veya basınçlı hava ile temizleyin. Metal işlerinden sonra içini basınçlı hava ile üfleyerek iletken tozları temizleyin. Güç kablosu hasarlıysa, yetkili Bosch servisine değiştirtin.

Taşlama makinesini zımparalama için kullanabilir miyim?

Evet, uygun zımpara kağıdı ile kauçuk zımpara tablasını (15) takın. Bu işlem sırasında her zaman elin koruyucusunu (14) kullanın. Daha iyi sonuç için orta hız ayarı (tekerlekte 2-3 konumu) seçin.

Dişli kutusunu nasıl döndürebilirim?

Aleti fişten çekin. Dişli kutusunun 4 vidasını gevşetin. Dişli kutusunu gövdeden ayırmadan dikkatlice istenen konuma döndürün. 4 vidayı iyice sıkın. Bu, solak kullanıcılar veya belirli uygulamalar için anahtarı daha rahat bir konuma getirmeyi sağlar.

Hangi güvenlik ekipmanlarını kullanmalıyım?

Her zaman koruyucu gözlük takın. Uygulamaya bağlı olarak toz maskesi (P2 sınıfı), kulak koruyucu, eldiven ve önlük ekleyin. Kişileri uzak tutun. Gürültü 90 dB(A)'yı aşabilir, kulak koruyucu zorunludur.

Yedek parça nereden bulabilir veya taşlama makinemi nerede tamir ettirebilirim?

Yedek parçalar Bosch Satış Sonrası Hizmetleri'nden temin edilebilir. Online sipariş için www.bosch-pt.com.tr adresini ziyaret edin. Tamir için yetkili bir servise başvurun. Türkiye'de 0850 555 0 888 müşteri hizmetlerini arayın veya kullanım kılavuzundaki iletişim bilgilerine bakın. Her zaman orijinal parça kullanın.

KULLANIM KILAVUZU PWS1300-125 BOSCH

UYARI: Tüm uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine

uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Tüm uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan 'Elektrikli El Aleti' kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.

Çalışma yeri güvenliği

Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çıkabilir. Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharın tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.

Elektrik Güvenliği

▸ Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır. ▸ Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Bedeniniz topraklandığında büyük bir elektrik çarpma tehlikesi ortaya çıkar. Aleti yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aletinin içine sızması elektrik çarpma tehlikesini artırır. ▸ Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır. Bir elektrikli el aleti açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

Kişilerin Güvenliği

Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Aleti kullanırken bir anlık dikkatsizlik önemli yaralanmalara neden olabilir. Daima kişisel koruyucu donanım ve bir koruyucu gözlük kullanın. Elektrikli el aletinin türüne ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır. Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize sokarsanız kazalara neden olabilirsiniz. ▶ Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir. ▶ Çalışırken bedeniniz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltır.

Elektrikli el aletinin özenle kullanımı ve bakımı

Aleti aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aleti kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışırsınız. Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır. Alette bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. ▶ Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin alette çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir. Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durum olup olmadığı, hareketli parçaların kusursuz olarak işlev görüp görmediklerine sık

sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasarlı parçaları onarın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır.

Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. Elektrikli aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi de dikkate alın. Elektrikli aletlerin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.

Servis

Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onarın. Bu sayede aletin güvenliğini sürekli hale getirirsiniz.

Taşlama makineleri için güvenlik talimatı

Taşlama, zımparalama, zımpara kağıdı ile zımparalama, tel fırça ile çalışma ve kesici taşlama için uyarılar

▶ Bu elektrikli el aleti taşlama makinesi, zımpara makinesi, tel fırça ve kesici taşlama olarak kullanılmak üzere geliştirilmiştir. Elektrikli el aleti ekinde bulunan bütün uyarılara, talimat hükümlerine, şekillere ve verilere uyun. Aşağıdaki talimat hükümlerine uymadığınız takdirde elektrik çarpması, yangın ve/veya ağır yaralanma tehlikesi ortaya çıkabilir. ▶ Bu elektrikli aleti polisaj yapmaya uygun değildir. Bu alet için öngörülmeyen uygulamalar tehlikeli durumların ve yaralanmaların ortaya çıkmasına neden olabilir. ▶ Üretici tarafından bu alet için öngörülmeyen ve tavsiye edilmeyen aksesuar kullanmayın. Bir aksesuarı elektrikli el aletine takabiliyor olmanız, o aksesuarın güvenle kullanılabileceği anlamına gelmez. ▶ Kullanılan uçun müsaade edilen devir sayısı en azından elektrikli el aletinin tip etiketinde belirtilen devir sayısı kadar olmalıdır. Müsaade edilenden hızlı dönen aksesuar kırılabilir ve etrafa yayılabilir. Kullanılan uçun dış çapı ve kalınlığı elektrikli aletinizin ölçülerine uymalıdır. Ölçüsü uygun olmayan uçlar yeteri derecede kapatılamaz veya kontrol edilemez. Dişli adaptör ile takılan uçlar zımpara miline tam olarak uymalıdır. Flanş yardımı ile takılan uçlarda uçların delik çapı flanşın bağlama çapına uygun olmalıdır. Elektrikli el aletine tam ve hassas biçimde tespit edilmeyen uçlar düzensiz dönerler, aşırı ölçüde titreşim yaparlar ve aletin kontrolünün kaybına neden olurlar.

Hasarlı uçları kullanmayın. Her kullanımdan önce taşlama disklerinde çatlak ve çizik olup olmadığını, zımpara tablalarında çizik ve aşınma olup olmadığını, tel fırçalarda gevşeme veya kırık teller olup olmadığını kontrol edin. Elektrikli el aleti veya uç yere düşecek olursa hasar görüp görmediklerini kontrol edin, gerekiyorsa hasar görmemiş başka bir uç kullanın. Kullanacağınız ucu kontrol edip taktıktan sonra uç dönme alanı yakınında

da bulunan kişileri uzaklaştırın ve elektrikli el aletini bir dakika en yüksek devir sayısında çalıştırın. Hasarlı uçlar çoğu zaman bu test süresinde kırılır.

Kişisel koruyucu donanım kullanın. Yaptığınız işe göre tam yüz siperliği, göz koruma donanımı veya koruyucu gözlük kullanın. Eğer uygunsa küçük taşlama ve malzeme parçacıklarına karşı koruma sağlayan toz maskesi, koruyucu kulaklık, koruyucu iş eldivenleri veya özel iş önlüğü kullanın. Gözler çeşitli uygulamalarda etrafa savrulan parçacıklardan korunmalıdır. Toz veya soluma maskesi çalışma sırasında ortaya çıkan tozları filtre eder. Uzun süre yüksek gürültü altında çalışırsanız işitme kaybına uğrayabilirsiniz. ▸ Başkalarının çalıştığınız yerden güvenli uzaklıkta olmasına dikkat edin. Çalışma alanınıza girmek zorunda olan herkes koruyucu donanım kullanmalıdır. İş parçasının veya uçların kırılması sonucu ortaya çıkan parçacıklar etrafa savrularak çalışma alanınızın dışındaki kişileri de yaralayabilir. ▸ Çalışırken alet ucunun görünmeyen elektrik kablolarına veya aletin bağlantı kablosuna temas etme olasılığı varsa aleti sadece izolasyonlu tutamaklarından tutun. Elektrik akımı ileten kablolarla temas aletin metal parçalarını da elektrik akımına maruz bırakır ve elektrik çarpmaları olabilir. Şebeke bağlantı kablosunu dönen uçlardan uzak tutun. Elektrikli aletin kontrolünü kaybederseniz, şebeke bağlantı kablosu ayrılabilir veya tarafından tutulabilir ve el veya kollarınız dönmekte olan uca temas edebilir. Uç tam olarak durmadan elektrikli el aletini elinizden bırakmayın. Dönmekte olan uç aleti bırakacağınız yüzeye temas edebilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. ▸ Elektrikli el aletini çalışır durumda taşımayın. Giysileriniz rastlantı sonucu dönmekte olan uç tarafından tutulabilir ve uç bedeninize temas edebilir. ▸ Elektrikli el aletinizin havalandırma deliklerini düzenli olarak temizleyin. Motor fanı tozu aletin gövdesine çeker ve metal tozunun aşırı birikimi elektrik çarpma tehlikesi yaratır. ▸ Elektrikli el aletini yanıcı malzemenin yakınında kullanmayın. Kıvılcımlar bu malzemeyi tutuşturabilir. Sıvı soğutucu madde gerektiren uçları kullanmayın. Suyun veya diğer soğutucu maddelerin kullanımı elektrik çarpmasına neden olabilir.

Geri tepme ve buna ait uyarılar

▸ Geri tepme, dönmekte olan taşlama diski, zımpara tablası, tel fırça ve benzeri uçların takılması veya bloke olması sonucu ortaya çıkan ani tepkidir. Takılma ve blokaj dönmekte olan ucun ani durmasına neden olur. Bu gibi durumlarda elektrikli el aleti blokaj yerinden ucun dönme yönünün tersine doğru savrulur.

Örneğin bir taşlama diski iş parçası yüzeyinde takılır veya bloke olursa, taşlama diskinin içine giren kenarı tutulur ve disk kırılır veya geri tepme kuvveti ortaya çıkmasına neden olur. Bu durumda taşlama diski blokaj yerinden, diskin dönme yönüne bağlı olarak kullanıcıya doğru veya kullanıcıdan uzağa hareket eder.

cının tersine hareket eder. Bu gibi durumlarda taşlama disklerinin kırılma olasılığı da vardır.

Geri tepme kuvveti, elektrikli el aletinin yanlış veya hatalı kullanımı sonucu ortaya çıkar. Geri tepme kuvvetleri aşağıda açıklanan koruyucu önlemlerle önlenebilir.

▹ Elektrikli el aletini sıkıca tutun ve bedeniniz ile ellerinizi geri tepme kuvvetlerini rahatça karşılayabilecek duruma getirin. Alet hızlanırken ortaya çıkabilecek geri tepme kuvvetlerini veya reaksiyon momentlerini optimum ölçüde karşılamak için eğer varsa her zaman ek tutamağı kullanın. Kullanıcı uygun önlemler alarak geri tepme ve reaksiyon kuvvetlerine hakim olabilir. Elinizi hiçbir zaman dönen uca yakınlaştırmayın. Uç geri tepme sırasında elinize doğru hareket edebilir. ▹ Bedeninizi geri tepme sırasında elektrikli el aletinin hareket edebileceği alandan uzak tutun. Geri tepme kuvveti elektrikli el aletini blokaj yerinden taşlama diskinin dönme yönünün tersine doğru iter. Özellikle köşeleri, keskin kenarları ve benzerlerini işlerken dikkatli olun. Ucun iş parçasından dışarı çıkmasını ve takılıp sıkışmasını önleyin. Dönmekte olan uç köşelerde, keskin kenarlarda çalışırken sıkışmaya eğilimlidir. Bu ise kontrol kaybına veya geri tepmeye neden olur. Zincir veya dişli testere bıçaklı kullanmayın. Bu gibi uçlar sık sık geri tepme kuvvetine veya elektrikli el aletinin kontrolünün kaybedilmesine neden olur.

Taşlama ve kesici taşlama için özel uyarılar

Sadece elektrikli el aletiniz için izin verilen taşlama uçlarını ve bu uçlar için öngörülen koruyucu kapağı kullanın. Bu elektrikli el aleti için öngörülmeyen taşlama uçları yeterli ölçüde kapatılmazlar ve güvenli değildirler. Dirsekli taşlama diskleri, taşlama yüzeyleri koruyucu kapak kenarı düzlemini aşmayacak biçimde takılmalıdır. Usulüne göre takılmış koruyucu kapak, diski yeterli ölçüde kapatamaz. ▹ Koruyucu kapak elektrikli el aletine güvenli bir biçimde takılmış olmalı ve en yüksek güvenliği sağlamak üzere taşlama ucunun mümkün olan en küçük parçası kullanıcıya görünecek biçimde ayarlanmalıdır. Koruyucu kapak kullanıcıyı iş parçasından kopan parçacıklara, taşlama ucuyla yanlışlıkla temasa, kıvılcımlara ve giysilerin tutuşmasına karşı korur. ▹ Taşlama uçları sadece tavsiye edilen uygulamalarda kullanılabilir. Örneğin: Bir kesme diskinin kenarı ile hiçbir zaman taşlama yapmayın. Kesici taşlama diskleri uçları ile malzeme kesmek için geliştirilmiştir. Bu uca yandan baskı uygulandığında kırılabilirler. ▹ Seçtiğiniz taşlama diski için daima hasar görmemiş doğru boyut ve biçimde germe flanşı kullanın. Uygun flanşlar taşlama disklerini destekler ve kırılma tehlikesini önlerler. Kesici taşlama diskleri için öngörülen flanşlar diğer taşlama diskleri için olan flanşlardan farklı olabilir. Büyük elektrikli el aletlerinde aşınmış taşlama diskleri kullanmayın. Büyük elektrikli el aletlerinde kullanılan taşlama diskleri yüksek devirli küçük el aletlerinde kullanılmaya elverişli değildir ve kırılabilir.

Kesici taşlama için daha özel uyarılar

Kesici taşlama diskinin bloke olmamasını sağlayın veya bu diske yüksek bastırma kuvveti uygulamayın. Aşırı derinlikte kesme yapmayın. Kesici taşlama ucuna aşırı yüklenme, açılandırma yapılmasına veya blokaja neden olabilir ve bunun sonucunda geri tepme kuvveti oluşabilir veya taşlama ucu kırılabilir. Dönmekte olan kesici taşlama diskinin ön ve arka alanına yaklaşmayın. Kesici taşlama diskini iş parçasından dışarı çıkarırsanız, bir geri tepme kuvveti oluştuğunda dönen disk size doğru savrulabilir. Kesici taşlama diski sıkışacak olursa veya siz işe ara verirseniz, elektrikli el aletini kapatın ve disk tamamen duruncaya kadar aleti sakin bir biçimde tutun. Dönmekte olan kesici taşlama diskini hiçbir zaman kesme yerinden çıkarmayı denemeyin, aksi takdirde geri tepme kuvveti oluşabilir. Sıkışmanın nedenini tespit edin ve giderin. Elektrikli el aleti iş parçası içinde bulunduğu sürece onu tekrar çalıştırmayın. Kesme işine dikkatli bir biçimde devam etmeden önce kesme diskinin en yüksek devire ulaşmasını bekleyin. Aksi takdirde disk takılabilir, iş parçasından çıkabilir veya bir geri tepme kuvveti oluşabilir. Kesici taşlama diskinin sıkışması sonucu oluşabilecek geri tepme kuvvetlerini önlemek için büyük levha veya iş parçalarını destekleyin. Büyük iş parçaları kendi ağırlıkları ile bükülebilir. Büyük iş parçaları iki yandan desteklenmelidir, hem kesme hattının yakınından hem de kenarından. Duvarlar veya diğer görülmeyen alanların olduğu yerlerde özellikle "cep kesmelerinde" dikkatli olun. Malzeme içine dalan kesici taşlama diskleri, kesme işlemi sırasında gaz veya su borularına, elektrik kablolarına veya diğer nesnelere rastlayarak geri tepme kuvveti oluşturabilir.

Zımpara kağıtları ile çalışmaya ait özel uyarılar

Boyutları yüksek zımpara kağıtlarını kullanmayın, zımpara kağıtları için üreticinin verilerine uyun. Zımpara tablasından dışarı çıkıntı yapan zımpara kağıtları yaralanmalara neden olabilir, blokaja neden olabilir, yırtılabilir veya geri tepme kuvvetlerinin oluşmasına neden olabilir.

Tel fırça ile çalışmaya ait özel uyarılar

Tel fırçanın normal kullanım koşullarında da tellerini kaybettiğini dikkate alın. Fazla bastırma kuvveti uygulayarak telleri zorlamayın. Kopan ve fırlayan tel parçaları rahatlıkla giysi veya derinizden içeri girebilir. Koruyucu kapak kullanırken koruyucu kapakla tel fırçanın birbirine temas etmesini önleyin. Tabla veya çanak biçimli fırçalar bastırma ve merkezkaç kuvvetleri nedeniyle çaplarını büyütebilir.

Ek uyarılar

Koruyucu gözlük kullanın.

128|Türkçe

Görünmeyen ikmal hatlarını tespit etmek üzere uygun tarama cihazları kullanın veya mahalli ikmal şirketlerinden yardım alın. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamalar ortaya çıkarabilir. Bir su borusuna girmek maddi hasara veya elektrik çarpmasına neden olabilir. ▸ Elektrik kesintisi olduğunda açma/kapama şalterini boşa alın ve kapalı duruma getirin veya fişi prizden çekin. Bu yolla aletin kontrol dışı çalışmasını önleyin. ▸ Taşlama ve kesme disklerini soğumadan önce tutmayın. Bu diskler çalışma esnasında çok ısınır. İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur.

Ürün ve işlev tanımı

Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Usulüne uygun kullanım

Bu elektrikli el aleti; metal ve taş malzemenin su kullanmadan kesilmesi, kazınması ve taşlanması için tasarlanmıştır. Bağlı taşlama uçlu ile kesme yaparken özel koruyucu kapak kullanılmalıdır.

Taş malzeme kesilirken yeterli kapasitede bir toz emme tertibatı kullanılmalıdır.

Bu elektrikli el aleti uygun uçlarla zımpara kağıdı ile zımpara yapma işlerinde de kullanılabilir.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.

1 Koruyucu kapak boşa alma kolu

2 Mil kilitleme düğmesi

3 Açma/kapama şalteri

4 Devir sayısı ön seçim düğmesi (PWS 1000-125 CE/PWS 1300-125 CE)

5 Ek tutamak (izolasyonlu tutamak yüzeyi)

6 Taşlama mili

7 Taşlama için koruyucu kapak

8 Bağlama flanşı

9 Taşlama diski

10 Germe somunu

11 Hızlı germe somunu SDS-clié

12 Kesme için koruyucu kapak*

13 Kesme diski*

14 El koruma parçası*

15 Lastik zımpara tablası*

16 Zımpara kağıdı*

17 Yuvarlak başlı somun*

18 Çanak fırça

19 Kılavuz kızakla kesme için emici kapak*

20 Elmas kesme diski*

21 Tutamak (izolasyonlu tutamak yüzeyi)

22 Gövdedeki dönüş yönü oku

*Şekilde gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Teknik veriler

Taşlama makinesi	PWS ...	1000-115/1000-125		1300-125 CE
Ürün kodu	3603 ...	CA2 6..	CA2 8..	CA2 9..
Girgis Güçü	W	1001	1010	1300
Devir sayişi	dev/dak	11000	11500	11500
Devir sayişi ayar alanı	dev/dak	-	2800 - 11500	2800 - 11500
Maks. taşlama diski çapı	mm	115/125	125	125
Taşlama miliDMI		M 14	M 14	M 14
Taşlama milinin maksimumDMI uzunluğu	mm	22	22	22
Yol alma (start) akimi sinirlamasi		-	●	●
Sabit elektronik sistemi		-	●	●
Devir sayişi ün seksimi		-	●	●
Yumuşak ilk hareket		-	●	●
Geri tepme kesmesi		-	●	●
Tekrar calisma emniyeti		-	●	●
Aşırı zorlanma emniyeti		-	●	●
Veriler 230 V'luk bir anma gerilimi [U]:içın geleirdir. Farklı gerilimlerde ve farklı ülkeleere özgü tiplerde bu verilerdehye bilir.

160992A0S0|(8.12.14)

Bosch Power Tools

Türkçe|129

Taşlama makinesi	PWS ...	1000-115/1000-125	1000-125 CE	1300-125 CE
Ağırkı EPTA-Procedure 01/2003'e gore
- Titreşim onleyici ek tutamakla	kg	2,2	2,1	2,4
- Standart ek tutamakla	kg	2,2	2,1	2,4
Koruma sinifi		☐/II	☐/II	☐/II
Veriler 230 V'luk bir anma gerilimi [U]:içın geleç;lir. Farklı gerilimlerde ve farklı ülke re;zgü tiplerde bu verilerdehye ilese bilir.

Gürültü emisyon değerleri EN 60745-2-3 uya- rinca belirlenmektedir.	PWS ...	1000-115/1000-125		1300-125 CE
	3 603 ...	CA2 6..	CA2 8..	CA2 9..
Aletin A-Deşerlendirmeli gürültü seviyesi tipik / olarak
Ses basinci seviyesi	dB(A)	90	90	93
Gürültü emisyonu	dB(A)	100	101	104
Tolerans K	dB	3	3	3
Koruyucu kulaklik kullanı!
Toplam titresim değerleri ah (üç)yönün vektör / toplamı) ve tolerans K, EN 60745 uyarınca:
Ust yüeye taşa lama (kazima):
ah	m/s2	7,0	8,0	13,0
K	m/s2	1,5	1,5	1,5
Zimpara kağidi ile zimparalama:
ah	m/s2	5,0	5,0	6,0
K	m/s2	1,5	1,5	1,5

Bu talimatta belirtilen titreşim seviyesi EN 60745'e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve havalı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesi için uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında, farklı aksesuarlarla, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen değerden farklı olabilir. Bu da toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde artırabilir.

Titreşim yükünü tam olarak tahmin edebilmek için aletin kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükünün önemini ölçüde azaltabilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Uygunluk beyanı CE

Tek sorumlu olarak "Teknik veriler" bölümünde tanımlanan ürünün, değişiklikleri de dahil olmak üzere 2011/65/EU, 2013/30/EU, 2006/42/EC yönetmeliklerinin gerektirdiği tüm hükümleri karşıladığını ve aşağıdaki standartlara uygun olduğunu beyan ederiz: EN 60745-1, EN 60745-2-3.

Teknik belgelerin bulunduğu merkez (2006/42/EC):

Robert Bosch GmbH, PT/ETM9

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Koruyucu donanımların takılması

Elektrikli el aletinde herhangi bir çalışma yapmadan önce her defasında fişi prizden çekin.

Not: Çalışma esnasında taşlama diski kırılırsa veya koruyucu kapaktaki ve elektrikli el aletindeki bağlama donanımında hasar meydana gelirse, elektrikli el aleti zaman geçirmeden müşteri servisine gönderilmelidir. Adresler için bakınız "Müşteri hizmeti ve uygulama danışmanlığı".

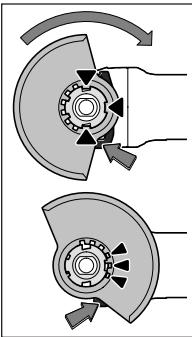

Taşlama için koruyucu kapak

Koruyucu kapağı 7, kodlu tırnaklar giriş yeri ile aynı hizaya gelecek biçimde aletin kovanına yerleştirin. Bu esnada boşa alma koluna 1 basın ve kolu basılı tutun.

Koruyucu kapağı 7, elektrikli el aleti flanşına oturacak biçimde bastırın ve duyulur biçimde kavrama yapıncaya kadar çevirin.

Koruyucu kapağın 7 pozisyonunu yaptığınız işin gereklerine uyarlayın. Bunu yapmak için boşa alma kolunu 1 yukarı bastırın ve koruyucu kapağı 7 istediğiniz pozisyona getirin.

▷ Koruyucu kapağı 7 daima boşa alma kolu 1 her 3 kırmızı tırnağı koruyucu kapak 7 içindeki olukları kavrayacak biçimde ayarlayın. ▷ Koruyucu kapağı 7 öyle ayarlayın ki, kullanıcıya doğru kıvılcım gelmesin. ▷ Koruyucu kapak 7 sadece boşa alma koluna 1 basıldığında dönebilmelidir! Aksi takdirde elektrikli el aleti kullanılmamalıdır ve müşteri servisine sevk edilmelidir.

Açıklama: Koruyucu kapaktaki 7 kod tırnakları sadece elektrikli el aletine uygun bir koruyucu kapağın takılabilmesini güvence altına alır.

Kesme için koruyucu kapak

▷ Bağlı taşlama uçları ile kesme yaparken kesme işlemi için öngörülen koruyucu kapağı 12 kullanın. ▷ Taş malzemeyi keserken yeterli toz emme yapılmasını sağlayın.

Kesme için koruyucu kapak 12, taşlama için kullanılan koruyucu kapağın 7 üzerine monte edilir.

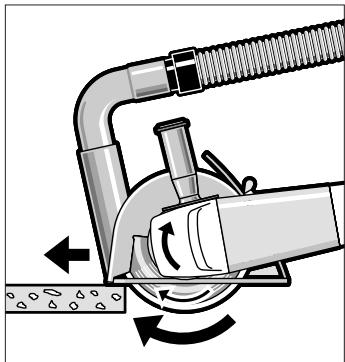

Kılavuz kızakla kesme yapma için emici kapak

Kılavuz kızakla kesme yaparken emici kapak 19, taşlama için öngörülen koruyucu kapak 7 gibi takılır.

Ek tutamak

Elektrikli el aletinizi her zaman ek tutamakla 5 kullanın.

Ek tutamağı 5 yaptığınız işe göre şanzıman başının sağına veya soluna vidalayın.

El koruma parçası

• Lastik zımpara tablası 15 veya çanak fırça/disk fırça/yelpaze taşıyıcı ile çalışmak için daima el koruma parçasını 14 takın.

El koruma parçasını 14 ek tutamakla 5 tespit edin.

Taşlama uçlarının takılması

Elektrikli el aletinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Taşlama ve kesme disklerini soğumadan tutmayın. Bu diskler çalışma esnasında çok ısınır. Taşlama milini 6 ve takılacak bütün parçaları temizleyin. Taşlama uçlarını yerleştirmek ve sıkmak için mil kilitleme düğmesine 2 basarak mili sabitleyin. Mil kilitleme düğmesini sadece taşlama mili dururken kullanın. Aksi takdirde elektrikli el aleti hasar görebilir.

Taşlama ve kesme diskleri

Taşlama uçlarının ölçülerine dikkat edin. Delik çapı bağlama flansına uymalıdır. Adaptör veya redüksiyon parçası kullanmayın. Elmas kesme diskleri kullanırken disk üzerindeki dönüş yönü oku ile elektrikli aletin dönüş yönünün (şanzıman başındaki dönüş yönü okuna bakınız) birbirine uymalıdır. Montaj işleminin sırası grafik sayfasında gösterilmektedir. Taşlama ve kesme diskini tespit etmek üzere germe somununu 10 vidalayın ve iki pimli anahtarla sıkın. Ucu makineyi çalıştırmadan önce, ucun kusursuz biçimde takıldığı ve serbest olarak dönüp dönmediği kontrol edin. Ucun koruyucu kapağa veya diğer parçalara temas etmediğinden emin olun.

Bağlama flanşında 8 merkezleme bileziğinin çevresine bir plastik parça (O-halka) yerleştirilmiştir. O-halka yoksa veya hasarlı ise bağlama flanşı 8 alet kullanılmaya devam edilmeden önce mutlaka değiştirilmelidir.

Yelpaze taşlama ucu

Yelpaze taşlama ucu ile çalışırken daima el koruma parçasını 14 takın.

Lastik zimpara tablası

• Lastik zimpara tablası 15 ile çalışırken daima el koruma parçasını 14 takın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Yuvarlak başlı somunu 17 vidalayın ve iki pimli anahtarla sıkın.

Çanak fırça/disk fırça

Çanak fırça veya disk fırça ile çalışırken daima el koruma parçasını 14 takın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Çanak fırça/disk fırça, taşlama miline öyle vidalanabilmelidir ki, taşlama mili dişinin sonundaki mil flanşına sıkıca oturmalıdır. Çanak fırçayı/disk fırçayı bir çatal anahtarla sıkın.

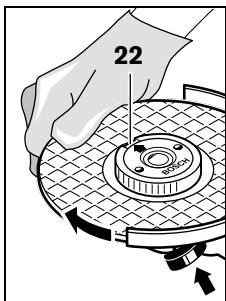

Hızlı germe somunu SDS-clic

Yardımcı anahtar kullanmadan basit biçimde taşlama ucu değiştirmek için germe somunu 10 yerine hızlı germe somunu SDS-clic 11 kullanabilirsiniz.

Hızlı germe somunu 11 sadece kesici diskler için kullanılabilir.

Sadece kusursuz, hasar görmemiş hızlı germe somunu 11 kullanın.

Vidalarken hızlı germe somununun 11 yazılı tarafının taşlama diskini göstermemesine dikkat edin; ok endeks işaretini 22 göstermelidir.

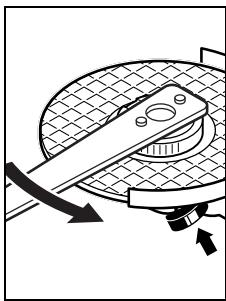

Mili sabitlemek için mil kilitleme düğmesine 2 basın. Hızlı germe somununu sıkmak için taşlama diskini saat hareket yönünde kuvvetlice çevirin.

Usulüne uygun olarak tespit edilmiş, hasarsız bir hızlı germe somununu, tırtıllı halkayı hareket yönünün tersine çevirmek suretiyle gevşetebilirsiniz.

Sıkışmış hızlı germe somununu hiçbir zaman pense ile gevşetmeyin, bunun için iki pimli anahtar kullanın. İki pimli anahtar şekilde gösterildiği gibi yerleştirilir.

Musaade edilen taşlama uçları

Bu kullanım kılavuzunda anılan bütün taşlama uçlarını kullanabilirsiniz.

Kullanılan taşlama ucunun müsaade edilen devir sayıları [dev/dak] veya çevre hızları [m/sn], tabla üzerinde görülen verilere uymalıdır.

Bu nedenle taşlama ucu etiketinde belirtilen müsaade edilen devir sayısına veya çevre hızına dikkat edin.

	maks. [mm]		[mm] d	[dev/dak]	[m/sn]
	D	b
b	125	6	22,2	11000	80
D	125	-	-	11000	80
b	75	30	M 14	11000	45

Şanzıman başının çevrilmesi

Elektrikli el aletinin kendisinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Şanzıman başını 90°'de üç kademe halinde çevirebilirsiniz. Bu sayede açma/kapama şalteri özel çalışma durumlarında uygun bir konuma getirilebilir, örneğin kula veya kızak ve emici kapakla 19 veya aleti sol elinizle kullanırken.

4 vidayı tam olarak çıkarın. Şanzıman başını

gövdeden almadan yeni konuma dikkatli biçimde hareket ettirin. 4 vidayı tekrar sıkın.

Toz ve talaş emme

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan tozlar sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak allerjik reaksiyonlara ve/veya kullanıcının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir. Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir. Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz emme tertibatı kullanın. - Çalışma yerinizi iyi bir biçimde havalandırın. P2 filtre sınıfı takılı soluk alma maskesi kullanmanızı tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun. Çalıştığınız yerde tozun birikmesini önleyin. Tozlar kolayca alevlenebilir.

İşletim

Çalıştırma

Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el aleti 220 V ile de çalıştırılabilir.

Elektrikli el aletini yeterli güç rezervine sahip olmayan veya uygun gerilim regülatörü olmayan taşınabilir jeneratörlerle çalıştırırken performans düşmesi veya start anında tipik olmayan karakteristikler ortaya çıkabilir.

Lütfen özellikle şebeke gerilimi ve frekansı olmak üzere kullandığınız jeneratörün uygunluğuna dikkat edin.

Açma/kapama

PWS 1000. (Bakınız: Şekil A)

Elektrikli el aletini işletime almak için açma/kapama şalterini 3 öne itin.

Elektrikli el aletini kapatmak için açma/kapama şalterini 3 bırakın.

PWS 1300.. (Bakınız: Şekil B)

Elektrikli el aletini çalıştırmak için açma/kapama şalterini 3 öne doğru itin ve sonra şalterin üzerine bastırın.

Açma/kapama şalterini 3 sabitlemek için şalteri kilitleme yapıncaya kadar aşağı bastırın.

Elektrikli el aletini kapatmak için açma/kapama şalterini 3 bırakın veya kilitli durumda ise açma/kapama şalterini 3 kısaca arkaya itin ve bırakın.

Enerjiden tasarruf etmek için elektrikli el aletini sadece kullanacağınız zaman açın.

Her kullanımdan önce taşlama uçlarını kontrol edin. Taşlama ucu kusursuz biçimde takılı olmalı ve serbestçe dönebilmelidir. Alete yük bindirmeden en az 1 dakikalık bir deneme çalıştırması yapın. Hasar görmüş, yuvarlaklığını kaybetmiş veya titreşim yapan taşlama uçlarını kullanmayın. Hasarlı taşlama uçları kırılabilir ve yaralanmalara neden olabilir.

Geri tepme kesmesi (PWS 1000-125 CE/ PWS 1300-125 CE)

KICK BACK STOP

Ani devir sayısı düşmelerinde, örneğin kesme işlemi esnasındaki blokajlarda motora giden akım elektronik olarak kesilir.

Tekrar çalıştırmak için açma/kapama şalterini 3 kapalı duruma getirin ve elektrikli el aletini yeniden açın.

Tekrar çalışma emniyeti (PWS 1000-125 CE/ PWS 1300-125 CE)

Tekrar çalışma emniyeti elektrik kesintilerinden sonra aletin kontrol dışı çalışmasını önler.

Tekrar çalıştırmak için açma/kapama şalterini 3 kapalı duruma getirin ve elektrikli el aletini yeniden açın.

Yol alma (start) akımı sınırlaması (PWS 1000-125 CE/ PWS 1300-125 CE)

Elektronik yol alma akımı sınırlandırması start anında elektrikli el aletinin performansını sınırlandırır ve 16 A'lik sigorta ile çalışma olanağı sağlar.

Not: Elektrikli el aleti açıldıktan hemen sonra en yüksek devir sayısı ile çalışıyorsa, başlangıç akımı sınırlaması, tekrar çalışma emniyeti ve geri tepme kesmesi devre dışı demektir ve elektrikli el aleti zaman geçirilmeden müşteri servisine gönderilmelidir. Adresler için bakınız "Müşteri hizmeti ve uygulama danışmanlığı".

Sabit elektronik sistemi (PWS 1000-125 CE/ PWS 1300-125 CE)

Sabit elektronik sistemi devir sayısını boşta ve yükte sabit tutar ve düzenli bir çalışmaya olanak sağlar.

Devir sayısı ön seçimi (PWS 1000-125 CE/PWS 1300-125 CE)

Devir sayısı ön seçim düğmesi 4 ile gerekli devir sayısı alet çalışırken de önceden seçerek belirleyebilirsiniz.

Aşağıdaki tablodaki veriler tavsiye edilen değerlerdir.

Malzeme	Kullanim	Uç	Ayar üğmesi pozisyonu
Metal	Boyaların kazınması	Zimpara kalıkı	2-3
Ahşap, metal	Firçalama, pas kazıma	Çanak:fırga, zimpara kalıkı	3
Metal, taş	Zimpara/taşlama	Zimpara diski/taşlama diski	4-6
Metal	Kazıyiçi taşlama	Zimpara diski/taşlama diski	6
Taş	Kesme	Kesme diski ve kilavuz kizak (Taq malzemenin sadece kilavuz kizakla kesil- mesine müsaadevardır)	6

Çalışırken dikkat edilecek hususlar

▸ Taşıyıcı duvarlarda kesme yaparken dikkatli olun, " Statiğe ilişkin açıklamalar" bölümüne bakın. Kendi ağırlığı ile güvenli olarak durmayan iş parçalarını uygun bir tertibatla sıkın. ▸ Elektrikli el aletini duracak ölçüde zorlamayın. ▸ Aşırı yüklenme durumunda soğuma için elektrikli aletini birkaç dakika boşta çalıştırın.

▸ Taşlama ve kesme disklerini soğumadan önce tutmayın. Bu diskler çalışma esnasında çok ısınır. ▸ Bu elektrikli el aletini kesici taşlama tezgahında kullanmayın.

Kazıyıcı taşlama

Kesme disklerini hiçbir zaman kazıyıcı taşlama için kullanmayın.

30° - 40° çalışma açısı ile kazıyıcı taşlamada en iyi sonucu alırsınız. Elektrikli el aletini hafif bastırma kuvveti ile ileri geri hareket ettirin. Bu sayede iş parçası çok fazla ısınmaz, rengini değiştirmez ve üzerinde çizikler oluşmaz.

Yelpaze taşlama ucu

Yelpaze taşlama ucu (aksesuar) ile iç/dış bükey yüzeyleri ve profilleri de işleyebilirsiniz.

Yelpaze taşlama uçları geleneksel taşlama disklerine oranla daha uzun kullanım ömrüne sahiptirler, çalışırken daha az gürültü çıkarırlar ve daha az ısınmaya neden olurlar.

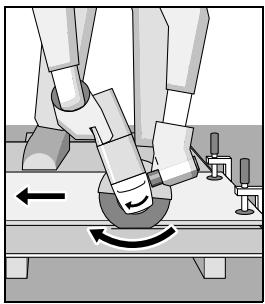

Metallerin kesilmesi

▸ Bağlı taşlama uçları ile kesme yaparken kesme işlemi için öngörülen koruyucu kapağı 12 kullanın.

Kesici taşlama yaparken makul ve işlenen malzemeye uygun bir bastırma kuvveti ve tempo ile çalışın. Kesici taşlama ucu üstüne aşırı baskı uygulamayın, ucu açılandırmayın ve titretmeyin.

Serbest dönüşteki kesici diskleri yandan bastırarak frenlemeyin.

Elektrikli el aleti daima dönme yönünün tersine yönlendirilmelidir. Aksi takdirde alet kontroldan ve kesme hattından çıkabilir.

Profil ve dörtköşe boruları keserken önceden küçük bir kesiş oluşturmanızda yarar vardır.

Taşların kesilmesi

▸ Taş malzemeyi keserken yeterli toz emme yapılmasını sağlayın. ▸ Koruyucu toz maskesi kullanın. ▶ Bu elektrikli el aleti sadece kuru kesme ve kuru taşlama işlerinde kullanılabilir.

Taş malzemeyi keserken elmaslı kesme disklerini kullanın. Kılavuz kızakla kesme yapmaya ait emici kapak 19 kullanıldığında kullanılan elektrik süpürgesi taş tozunun emilmesine müsaadeli olmalıdır. Bosch buna uygun elektrik süpürgeleri sunar.

Elektrikli el aletini çalıştırın ve kılavuz kızağın ön kısmını iş parçası üzerine yerleştirin. Elektrikli el aletini makul ve işlenen malzemeye uygun bir bastırma kuvveti ile hareket ettirin.

Özellikle taş malzemeler, örneğin çakıl içeriği yüksek beton kesilirken elmas kesme diski aşırı ölçüde ısınabilir ve hasar görebilir. Elmas kesme diski ile birlikte hareket eden kıvılcım demeti bunu belirgin ölçüde gösterir.

Bu gibi durumlarda çalışmaya ara verin ve elektrikli el aletini kısa bir süre yüksek devirde ve boşta çalıştırarak diski soğutun.

İş temposu belirgin ölçüde düşerse ve disk çevresinde bir kıvılcım demeti oluşursa elmas kesme diski körelmiş demektir. Körelmiş diski aşındırıcı bir malzeme içinde, örneğin kireçli kum taşında kısa süre çalıştırarak bileyebilirsiniz.

Statige ilişkin açıklamalar

Taşıyıcı duvarlarda yapılacak kesme işleri DIN 1053 Kısım 1 hükümlerine veya ülkelerdeki yönetmeliklere bağlıdır.

Bu yönetmelik hükümlerine mutlaka uyulmalıdır. Çalışmaya başlamadan önce sorumlu bir statikçiden, mimardan veya yetkili yapı merciinden yardım alın.

Bakım ve servis

Bakım ve temizlik

Elektrikli el aletinin kendisinde bir çalışma yapmadan önce her defasında fişi prizden çekin. İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma deliklerini daima temiz tutun. ▸ Olağan dışı kullanım koşullarında mümkün olduğu kadar bir emici tertibat kullanın. Havalandırma aralıklarını sık sık basınçlı hava ile temizleyin ve bir hatalı akım koruma şalteri (PRCD) bağlayın. Metaller işlenirken elektrikli el aletinin içinde iletken tozlar birikebilir. Ve bu da elektrikli el aletinin koruyucu izolasyonunu olumsuz yönde etkileyebilir.

Aksesuarları dikkatli bir şekilde depolayın ve kullanın.

Yedek bağlantı kablosu gerekli ise, güvenliği tehlikeye atmamak için Bosch'tan veya yetkili bir servisten temin edilmelidir.

Müşteri hizmetleri ve uygulama danışmanlığı

Müşteri hizmetleri, ürününüzün onarım, bakım ve yedek parçalara ilişkin sorularınızı yanıtlar. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki web sayfasında bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi, ürünlerimize ve ilgili aksesuarlara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar.

Bosch Power Tools

160992A0S0|8.12.14)

134 | Türkçe

Türkçe

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: [phone]

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: [phone]

Ege Elektrik

İnönü Bulvarı No: 135 Muğla Makasari Fethiye

Fethiye

Tel.: [phone]

Değer İş Bobinaj

İsmetpaşa Mah. Ikk Belediye Bakan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Czum Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: [phone]

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: [phone]

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: [phone]

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: [phone]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: [phone]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: [phone]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: [phone]

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: [phone]

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle taşınmak üzere tekrar kazanım merkezine gönderilmelidir.

Elektrikli el aletlerini evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukukuna uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle taşınmak üzere yeniden kazanım merkezlerine gönderilmek zorundadır.

Değişiklik haklarımız saklıdır.

www.bosch-pt.com
