MODE D'EMPLOI PWS1300-125 BOSCH

Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

AVERTISSEMENT Sécurité de la zone de travail

 Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.  Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

1 609 92A 0S0 | (8.12.14)

 Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.

 Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de choc électrique.  Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.  Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique.  Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique. Sécurité des personnes  Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l’utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes.  Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes.  Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents.  Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes.  Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. 1 609 92A 0S0 | (8.12.14)

Downloaded from www.Manualslib.com manuals search engine

Utilisation et entretien de l’outil  Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.  Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le faire réparer.  Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil.  Conserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices.  Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus.  Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.  Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses. Maintenance et entretien  Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l’outil est maintenue.

Instructions de sécurité pour meuleuses angulaires

Avertissements de sécurité communs pour les opérations de meulage, de ponçage, de brossage métallique, ou de tronçonnage par meule abrasive  Cet outil électrique est destiné à fonctionner comme meuleuse, ponceuse, brosse métallique ou outil à tronçonner. Lire toutes les mises en garde de sécurité, les Bosch Power Tools

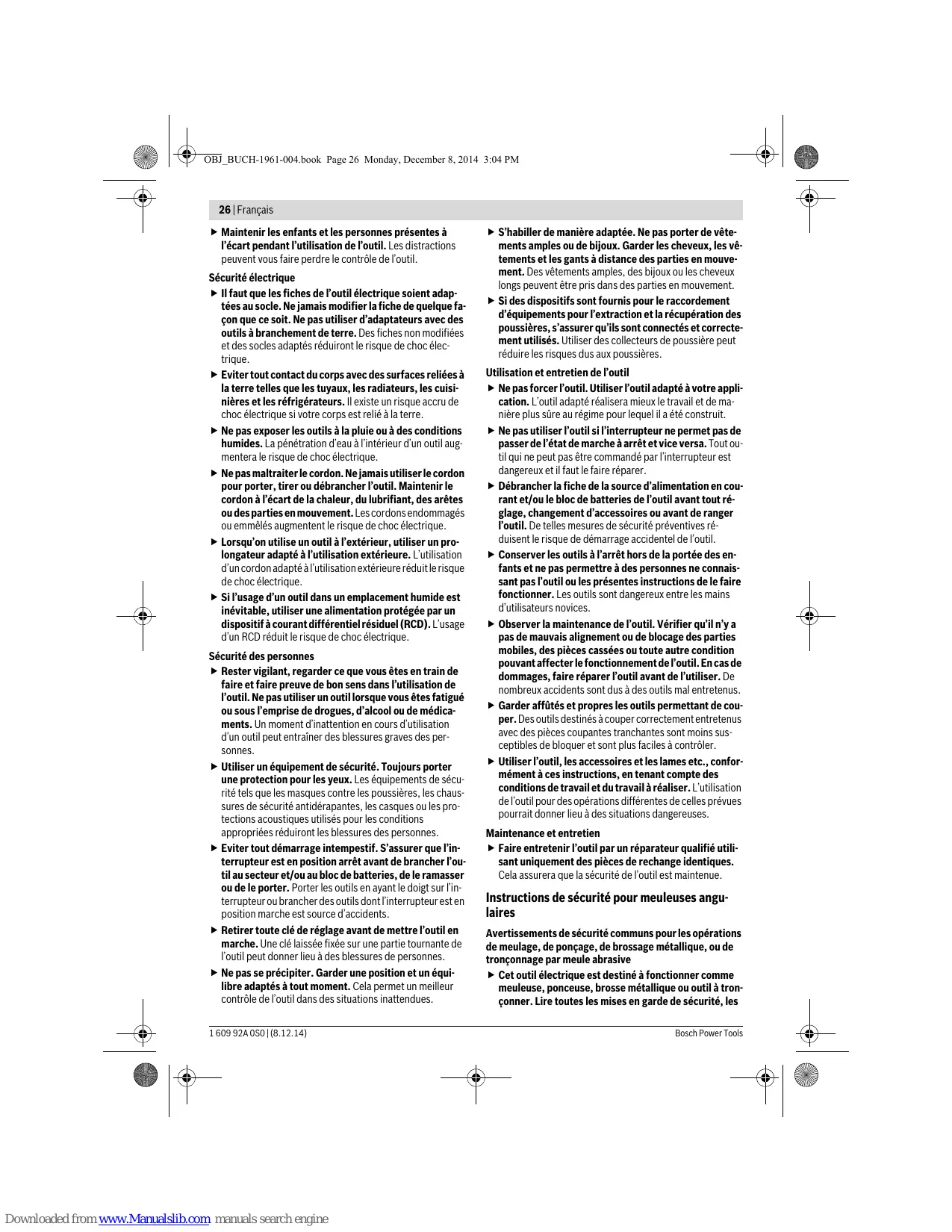

OBJ_BUCH-1961-004.book Page 27 Monday, December 8, 2014 3:04 PM Français | 27 instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure grave.

 Les opérations de lustrage ne sont pas recommandées avec cet outil électrique. Les opérations pour lesquelles l’outil électrique n’a pas été conçu peuvent provoquer un danger et causer un accident corporel.  Ne pas utiliser d’accessoires non conçus spécifiquement et recommandés par le fabricant d’outils. Le simple fait que l’accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité.  La vitesse assignée de l’accessoire doit être au moins égale à la vitesse maximale indiquée sur l’outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat.  Le diamètre extérieur et l’épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée.  Le montage fileté d’accessoires doit être adapté au filet de l’arbre de la meuleuse. Pour les accessoires montés avec des flasques, l’alésage central de l’accessoire doit s’adapter correctement au diamètre du flasque. Les accessoires qui ne correspondent pas aux éléments de montage de l’outil électrique seront en déséquilibre, vibreront de manière excessive et pourront provoquer une perte de contrôle.  Ne pas utiliser d’accessoire endommagé. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de copeaux et fissures, les patins d’appui pour détecter des traces éventuelles de fissures, de déchirure ou d’usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissurés. Si l’outil électrique ou l’accessoire a subi une chute, examiner les dommages éventuels ou installer un accessoire non endommagé. Après examen et installation d’un accessoire, placez-vous ainsi que les personnes présentes à distance du plan de l’accessoire rotatif et faites marcher l’outil électrique à vitesse maximale à vide pendant 1 min. Les accessoires endommagés seront normalement détruits pendant cette période d’essai.  Porter un équipement de protection individuelle. En fonction de l’application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d’arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d’arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L’exposition prolongée aux bruits de forte intensité peut provoquer une perte de l’audition.

 Tenir l’outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l’accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l’accessoire coupant avec un fil « sous tension » peut mettre « sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur.

 Placer le câble éloigné de l’accessoire en rotation. Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l’accessoire en rotation.  Ne jamais reposer l’outil électrique avant que l’accessoire n’ait atteint un arrêt complet. L’accessoire de rotation peut agripper la surface et arracher l’outil électrique hors de votre contrôle.  Ne pas faire fonctionner l’outil électrique en le portant sur le côté. Un contact accidentel avec l’accessoire en rotation pourrait accrocher vos vêtements et attirer l’accessoire sur vous.  Nettoyer régulièrement les orifices d’aération de l’outil électrique. Le ventilateur du moteur attirera la poussière à l’intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques.  Ne pas faire fonctionner l’outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux.  Ne pas utiliser d’accessoires qui nécessitent des réfrigérants fluides. L’utilisation d’eau ou d’autres réfrigérants fluides peut aboutir à une électrocution ou un choc électrique. Rebonds et mises en garde correspondantes  Le rebond est une réaction soudaine au pincement ou à l’accrochage d’une meule rotative, d’un patin d’appui, d’une brosse ou de tout autre accessoire. Le pincement ou l’accrochage provoque un blocage rapide de l’accessoire en rotation qui, à son tour, contraint l’outil électrique hors de contrôle dans le sens opposé de rotation de l’accessoire au point du grippage. Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériau, provoquant des sauts ou l’expulsion de la meule. La meule peut sauter en direction de l’opérateur ou encore en s’en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent également se rompre dans ces conditions. Le rebond résulte d’un mauvais usage de l’outil et/ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci-dessous. 1 609 92A 0S0 | (8.12.14)

OBJ_DOKU-36000-005.fm Page 28 Thursday, March 5, 2015 11:14 AM

 Ne jamais placer votre main à proximité de l’accessoire en rotation. L’accessoire peut effectuer un rebond sur votre main.  Ne pas vous placer dans la zone où l’outil électrique se déplacera en cas de rebond. Le rebond pousse l’outil dans le sens opposé au mouvement de la meule au point d’accrochage.  Etre particulièrement prudent lors d’opérations sur des coins, des arêtes vives etc. Eviter que l’accessoire ne rebondisse et ne s’accroche. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l’accessoire en rotation et à provoquer une perte de contrôle ou un rebond.  Ne pas fixer de chaîne coupante, de lame de sculpture sur bois ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle. Mises en garde de sécurité spécifiques aux opérations de meulage et de tronçonnage abrasif  Utiliser uniquement des types de meules recommandés pour votre outil électrique et le protecteur spécifique conçu pour la meule choisie. Les meules pour lesquelles l’outil électrique n’a pas été conçu ne peuvent pas être protégées de façon satisfaisante et sont dangereuses.  La surface de meulage des meules à moyeu déporté doit être montée sous le plan de la lèvre du protecteur. Une meule montée de manière incorrecte qui dépasse du plan de la lèvre du protecteur ne peut pas être protégée de manière appropriée.  Le protecteur doit être solidement fixé à l’outil électrique et placé en vue d’une sécurité maximale, de sorte que l’opérateur soit exposé le moins possible à la meule. Le protecteur permet de protéger l’opérateur des fragments de meule cassée, d’un contact accidentel avec la meule et d’étincelles susceptibles d’enflammer les vêtements.  Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple : ne pas meuler avec le côté de la meule à tronçonner. Les meules à tronçonner abrasives sont destinées au meulage périphérique, l’application de forces latérales à ces meules peut les briser en éclats.  Toujours utiliser des flasques de meule non endommagés qui sont de taille et de forme correctes pour la meule que vous avez choisie. Des flasques de meule appropriés supportent la meule réduisant ainsi la possibilité de rupture de la meule. Les flasques pour les meules à tronçonner peuvent être différents des autres flasques de meule.

1 609 92A 0S0 | (5.3.15)

 Ne pas « coincer » la meule à tronçonner ou ne pas appliquer une pression excessive. Ne pas tenter d’exécuter une profondeur de coupe excessive. Une contrainte excessive de la meule augmente la charge et la probabilité de torsion ou de blocage de la meule dans la coupe et la possibilité de rebond ou de rupture de la meule.

 Ne pas vous placer dans l’alignement de la meule en rotation ni derrière celle-ci. Lorsque la meule, au point de fonctionnement, s’éloigne de votre corps, le rebond éventuel peut propulser la meule en rotation et l’outil électrique directement sur vous.  Lorsque la meule se bloque ou lorsque la coupe est interrompue pour une raison quelconque, mettre l’outil électrique hors tension et tenir l’outil électrique immobile jusqu’à ce que la meule soit à l’arrêt complet. Ne jamais tenter d’enlever le disque à tronçonner de la coupe tandis que la meule est en mouvement sinon le rebond peut se produire. Rechercher et prendre des mesures correctives afin d’empêcher que la meule ne se grippe.  Ne pas démarrer de nouveau le travail directement sur la pièce. Laissez le disque atteindre sa vitesse maximale et entrer en contact avec la pièce prudemment. Le disque peut s’accrocher, se soulever brusquement ou avoir un mouvement arrière si l’appareil est redémarré en charge.  Prévoir un support de panneaux ou de toute pièce à usiner surdimensionnée pour réduire le risque de pincement et de rebond de la meule. Les grandes pièces à usiner ont tendance à fléchir sous leur propre poids. Les supports doivent être placés sous la pièce à usiner près de la ligne de coupe et près du bord de la pièce des deux côtés de la meule.  Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d’autres zones sans visibilité. La meule saillante peut couper des tuyaux de gaz ou d’eau, des câblages électriques ou des objets, ce qui peut entraîner des rebonds. Mises en garde de sécurité spécifiques aux opérations de ponçage  Ne pas utiliser de papier abrasif trop surdimensionné pour les disques de ponçage. Suivre les recommandations des fabricants, lors du choix du papier abrasif. Un papier abrasif plus grand s’étendant au-delà du patin de ponçage présente un danger de lacération et peut provoquer un accrochage, une déchirure du disque ou un rebond.

Ne pas soumettre à une trop grande contrainte les fils métalliques en appliquant une charge excessive à la brosse. Les brins métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau.

 Si l’utilisation d’un protecteur est recommandée pour le brossage métallique, ne permettre aucune gêne du touret ou de la brosse métallique au protecteur. Le touret ou la brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges. Avertissements supplémentaires Portez toujours des lunettes de protection.

 Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d’approvisionnement locales. Un contact avec des lignes

électriques peut provoquer un incendie ou un choc électrique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels et peut provoquer un choc électrique.  Déverrouiller l’interrupteur Marche/Arrêt et le mettre dans la position d’arrêt, si l’alimentation en courant est interrompue, par ex. par une panne de courant ou quand la fiche du secteur est débranchée. Ceci permet d’éviter un redémarrage incontrôlé.  Ne touchez pas les disques à meuler et à tronçonner avant qu’ils ne se soient complètement refroidis. Le disques peuvent chauffer énormément durant le travail.  Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains.

Description et performances du produit

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.

Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante de poussières.

Equipé d’outils de ponçage autorisés, l’outil électroportatif peut être utilisé pour les travaux de ponçage.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique. 1 Levier de déverrouillage du capot de protection 2 Dispositif de blocage de broche 3 Interrupteur Marche/Arrêt 4 Molette de présélection de la vitesse (PWS 1000-125 CE/PWS 1300-125 CE) 5 Poignée supplémentaire (surface de préhension isolante) 6 Broche d’entraînement 7 Capot de protection pour le meulage 8 Bride porte-outil 9 Meule* 10 Ecrou de serrage 11 Ecrou de serrage rapide 13 Disque à tronçonner* 14 Protège-mains* 15 Plateau de ponçage en caoutchouc* 16 Feuille abrasive* 17 Ecrou cylindrique* 22 Flèche indiquant le sens de rotation sur le boîtier *Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d’accessoires.

1 609 92A 0S0 | (8.12.14)

Diamètre max. de la meule

Filetage de broche Longueur max. filetage de broche de meulage Limitation du courant de démarrage Constant-Electronic Préréglage de la vitesse de rotation Démarrage en douceur Arrêt en cas de contrecoup Protection contre un démarrage intempestif Protection contre la surcharge Poids suivant EPTA-Procedure 01/2003 – avec poignée supplémentaire anti-vibrations – avec poignée supplémentaire standard Classe de protection

3 603 ... Les mesures réelles (A) des niveaux sonores de l’appareil sont Niveau de pression acoustique Niveau d’intensité acoustique Incertitude K Portez une protection acoustique ! Valeurs totales des vibrations ah (somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN 60745 : Ponçage de surfaces (dégrossissage) : ah K Ponçage avec feuille abrasive : ah

Le niveau d’oscillation correspond aux utilisations principales de l’outil électroportatif. Si l’outil électrique est néanmoins utilisé pour d’autres applications, avec différents accessoires ou d’autres outils de travail ou s’il est mal entretenu, le niveau 1 609 92A 0S0 | (8.12.14)

Downloaded from www.Manualslib.com manuals search engine

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec toutes les dispositions des directives 2011/65/UE, 2014/30/UE, 2006/42/CE et leurs modifications ainsi qu’avec les normes suivantes : EN 60745-1, EN 60745-2-3. Dossier technique (2006/42/CE) auprès de : Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Henk Becker Helmut Heinzelmann  Le capot de protection 7 ne doit pas pouvoir tourner sans que l’on appuie sur le levier de déverrouillage 1 ! Si tel n’est pas le cas, ne continuer en aucun cas à utiliser l’outil électroportatif, mais le remettre au service après-vente. Note : Le dispositif de codage se trouvant sur le capot de protection 7 assure que seul le capot de protection approprié à l’appareil puisse être monté. Capot de protection pour le tronçonnage  Utilisez toujours le capot de protection spécifique au tronçonnage 12 pour les travaux de tronçonnage avec des abrasifs agglomérés.  Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante de poussières.

Robert Bosch GmbH, Power Tools Division

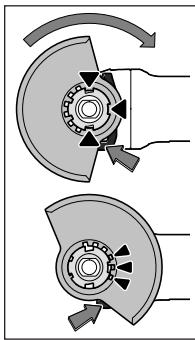

70764 Leinfelden-Echterdingen, GERMANY Note : Si la meule se cassait pendant l’utilisation ou si les dispositifs de fixation sur le capot de protection/l’outil électroportatif étaient endommagés, l’outil électroportatif doit être immédiatement envoyé auprès d’un service après-vente, pour les adresses voir chapitre « Service Après-Vente et Assistance ». Capot de protection pour le meulage Placez le capot de protection 7 sur la fixation de l’outil électroportatif jusqu’à ce que le dispositif de codage du capot de protection coïncide avec la fixation. A cet effet, appuyez sur le levier de déverrouillage 1 et maintenez appuyé ce dernier. Montez le capot de protection 7 sur la tête de broche en exerçant une pression jusqu’à ce que l’épaulement du capot de protection repose sur le flasque de l’outil électroportatif et tournez le capot de protection jusqu’à ce qu’il s’encliquette de façon perceptible. Adaptez la position du capot de protection 7 aux exigences des travaux à effectuer. Pour ce faire, poussez le levier de déverrouillage 1 vers le haut et tournez le capot de protection 7 dans la position souhaitée. Bosch Power Tools

Downloaded from www.Manualslib.com manuals search engine

Carter d’aspiration pour le tronçonnage avec des glissières de guidage Le carter d’aspiration pour le tronçonnage avec glissière de guidage 19 se monte de la même manière que le capot de protection pour le meulage 7. Poignée supplémentaire  N’utilisez l’outil électroportatif qu’avec la poignée supplémentaire 5. En fonction du mode de travail, vissez la poignée supplémentaire 5 du côté droit ou gauche du carter d’engrenage. Protège-main  Lors de travaux avec le plateau de ponçage en caoutchouc 15 ou la brosse boisseau/la brosse circulaire/le plateau à lamelles, montez toujours le protège-main 14. Montez le protège-main 14 avec la poignée supplémentaire 5.

Montage des outils de meulage

 Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant.  Ne touchez pas les disques à meuler et à tronçonner avant qu’ils ne se soient complètement refroidis. Le disques peuvent chauffer énormément durant le travail. Nettoyez la broche d’entraînement 6 ainsi que toutes les pièces à monter. Afin de serrer et de desserrer les outils de meulage, appuyez sur le dispositif de blocage de la broche 2 afin de bloquer la broche d’entraînement.  N’actionnez le dispositif de blocage de la broche que lorsque la broche d’entraînement est à l’arrêt. Sinon, vous pourriez endommager l’outil électroportatif.

1 609 92A 0S0 | (8.12.14)

Lors de l’utilisation de disques à tronçonner diamantés, veillez à ce que la flèche indiquant le sens de rotation qui se trouve sur le disque diamanté à tronçonner coïncide avec le sens de rotation de l’outil électroportatif (voir la flèche indiquant le sens de rotation qui se trouve sur le carter d’engrenage).

L’ordre du montage est indiqué sur la page des graphiques. Pour fixer le disque à meuler/à tronçonner, desserrez l’écrou de serrage 10 et serrer-le à l’aide de la clé à ergots.  Après avoir monté le disque à meuler et avant de mettre l’appareil en fonctionnement, contrôlez si l’outil est correctement monté et s’il peut tourner librement. Assurez-vous que le disque à meuler ne frôle pas le capot de protection ni d’autres éléments.

Lors du vissage, veillez à ce que la face avec le marquage de l’écrou de serrage rapide 11 ne soit pas dirigée vers la meule; la flèche doit être dirigée vers la marque 22.

Afin de bloquer la broche d’entraînement, appuyez sur le dispositif de blocage de la broche 2. Afin de serrer l’écrou de serrage rapide, tournez fortement la meule dans le sens des aiguilles d’une montre.

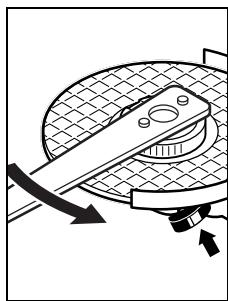

Un écrou de serrage rapide non endommagé qui a été correctement fixé peut être desserrée à la main en tournant l’anneau moleté dans le sens inverse des aiguilles d’une montre.

Ne desserrez jamais un écrou de serrage rapide bloqué au moyen d’une pince mais utilisez une clé à ergots. Positionnez la clé à ergots conformément à la figure.

Un joint en plastique (rondelle élastique) est directement monté autour de l’alésage du flasque 8. Au cas où cette rondelle élastique fasse défaut ou qu’elle soit endommagée, il faut absolument remplacer la flasque d’entraînement 8 avant de continuer à l’utiliser l’outil.

Plateau à lamelles  Lors de travaux avec le plateau à lamelles, montez toujours le protège-main 14. Plateau de ponçage en caoutchouc  Lors de travaux avec le plateau de ponçage en caoutchouc 15, montez toujours le protège-main 14. L’ordre du montage est indiqué sur la page des graphiques. Montez l’écrou cylindrique 17 et serrez-le à l’aide de la clé à ergots. Brosse boisseau/brosse circulaire  Lors de travaux avec la brosse boisseau ou la brosse circulaire, montez toujours le protège-main 14.

Outils de meulage autorisés

Tous les outils de meulage figurant dans ces instructions d’utilisation peuvent être utilisés. La vitesse de rotation admissible [tr/min] ou la vitesse circonférentielle [m/s] des outils de meulage utilisés doit correspondre au moins aux indications figurant sur le tableau ci-dessous. En conséquence, respectez la vitesse de rotation ou la vitesse circonférentielle admissible figurant sur l’étiquette de l’outil de meulage.

L’ordre du montage est indiqué sur la page des graphiques.

Vissez la brosse boisseau/la brosse circulaire sur la broche d’entraînement de façon à ce qu’elle repose fermement sur le flasque se trouvant au bout du filet de la broche. Serrez la brosse boisseau/la brosse circulaire à l’aide d’une clé à fourche.

[mm] Il est possible de faire pivoter le carter d’engrenage par paliers de 90°. Ceci permet de mettre l’interrupteur Marche/Arrêt dans une position de maniement favorable à des utilisations spécifiques, p. ex. pour des travaux de tronçonnage effectués au moyen du carter d’aspiration avec glissière de guidage 19 ou pour les gauchers. Desserrez les 4 vis et retirez-les. Faites pivoter le carter d’engrenage avec précaution et sans le désolidariser du carter machine pour le mettre dans sa nouvelle position. Resserrez à fond les 4 vis.

Aspiration de poussières/de copeaux

 Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. – Si possible, utilisez un dispositif d’aspiration des poussières approprié au matériau. – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.  Evitez toute accumulation de poussières à l’emplacement de travail. Les poussières peuvent facilement s’enflammer.

Mise en service  Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l’outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également fonctionner sur 220 V.

Vérifiez si le groupe électrogène utilisé est approprié, surtout en ce qui concerne la tension et la fréquence délivrées par le groupe.

Mise en Marche/Arrêt PWS 1000.. (voir figure A) Pour la mise en service de l’appareil électroportatif, poussez l’interrupteur Marche/Arrêt 3 vers l’avant. Pour arrêter l’outil électroportatif, relâchez l’interrupteur Marche/Arrêt 3. Afin d’économiser l’énergie, ne mettez l’outil électroportatif en marche que quand vous l’utilisez.  Contrôlez les outils de meulage avant de les utiliser. L’outil de meulage doit être correctement monté et doit pouvoir tourner librement. Effectuez un essai de marche en laissant tourner sans sollicitation l’outil pendant au moins 1 minute. N’ utilisez pas d’outils de meulage endommagés, non équilibrés ou produisant des vibrations. Les outils de meulage endommagés peuvent se fendre lors du travail et entraîner de graves blessures. Arrêt en cas de contrecoup (PWS 1000-125 CE/ PWS 1300-125 CE) Lors d’une chute soudaine de la vitesse de rotation, par ex. lors d’un coinçage dans la coupe de tronçonnage, l’alimentation en courant du moteur est interrompue électroniquement. Afin de remettre l’appareil en service, mettez l’interrupteur Marche/Arrêt 3 en position d’arrêt et remettez l’outil électroportatif en marche. Protection contre un démarrage intempestif (PWS 1000-125 CE/PWS 1300-125 CE) La protection contre un démarrage intempestif évite le démarrage incontrôlé de l’outil électroportatif après une interruption de l’alimentation en courant. Afin de remettre l’appareil en service, mettez l’interrupteur Marche/Arrêt 3 en position d’arrêt et remettez l’outil électroportatif en marche.

1 609 92A 0S0 | (8.12.14)

La molette de présélection de la vitesse de rotation 4 permet de sélectionner la vitesse de rotation nécessaire (même durant l’utilisation de l’appareil).

Les indications se trouvant dans le tableau ci-après sont des valeurs recommandées. Matériau

 Attention lors de la réalisation de saignées dans les murs porteurs, voir chapitre « Indications concernant les normes de construction ».  Serrez correctement la pièce à travailler lorsque celle-ci ne repose pas de manière sûre malgré son propre poids.  Ne sollicitez pas l’outil électroportatif au point qu’il s’arrête.  Laissez tourner l’outil électroportatif à vide pendant quelques minutes après une forte sollicitation pour refroidir l’outil de travail.  Ne touchez pas les disques à meuler et à tronçonner avant qu’ils ne se soient complètement refroidis. Le disques peuvent chauffer énormément durant le travail.  N’utilisez jamais l’outil électroportatif avec un support de tronçonnage.

Position molette de réglage

2–3 3 Les plateaux à lamelles ont une durée de vie nettement plus élevée, des niveaux de bruit plus faibles ainsi que des températures de travail plus basses que les meules conventionnelles. Tronçonnage du métal  Utilisez toujours le capot de protection spécifique au tronçonnage 12 pour les travaux de tronçonnage avec des abrasifs agglomérés. Lors des travaux de tronçonnage, travaillez en appliquant une vitesse d’avance modérée adaptée au matériau. N’exercez pas de pression sur le disque à tronçonner, ne l’inclinez pas et n’oscillez pas avec. Ne freinez pas les disques à tronçonner qui ralentissent en exerçant une pression latérale.

 N’utilisez jamais de disques à tronçonner pour les travaux de dégrossissage ! Avec un angle d’inclinaison de 30° à 40°, on obtient les meilleurs résultats lors des travaux de dégrossissage. Guidez l’outil électroportatif de façon régulière en exerçant une pression modérée. Ceci évite un échauffement excessif de la pièce à travailler, elle ne change pas de couleur et il n’y a pas de stries. 1 609 92A 0S0 | (8.12.14)

Downloaded from www.Manualslib.com manuals search engine

Indications concernant les normes de construction Les saignées dans les murs porteurs sont soumises à la norme DIN 1053 Partie 1 ou aux directives spécifiques à un pays. Respectez impérativement ces directives. Avant de commencer le travail, consultez l’ingénieur responsable des travaux, l’architecte compétent ou la Direction responsable des travaux.

Entretien et Service Après-Vente

Nettoyage et entretien  Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant.

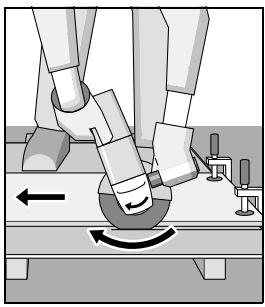

Tronçonnage de la pierre

 Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante de poussières.

 Veillez à ce que l’outil électroportatif ainsi que les ouïes de ventilation soient toujours propres afin d’obtenir un travail impeccable et sûr.

 Portez un masque anti-poussières.

 Dans la mesure du possible, utilisez toujours un dispositif d’aspiration quand les conditions de travail sont extrêmes. Soufflez souvent de l’air comprimé au travers des fentes de ventilation et placez un disjoncteur différentiel (PRCD) en amont. Lors du travail des métaux, il est possible que des poussières métalliques conductrices se déposent à l’intérieur de l’outil. La double isolation de l’outil électrique peut ainsi en être endommagée.

Stockez et traitez les accessoires avec précaution. Si le remplacement du câble d’alimentation est nécessaire, ceci ne doit être effectué que par Bosch ou une station de Service Après-Vente agréée pour outillage Bosch afin d’éviter des dangers de sécurité.

 N’utilisez l’outil électroportatif que pour des travaux de tronçonnage/de ponçage à sec.

Il est recommandé d’utiliser un disque à tronçonner diamanté pour le tronçonnage de la pierre. Lorsqu’un carter d’aspiration pour le tronçonnage avec glissière de guidage 19 est utilisé, l’aspirateur doit être agréé pour aspirer de la poussière de pierre. La société Bosch vous offre des aspirateurs appropriés. Mettez l’outil électroportatif en marche et positionnez-le avec la partie avant de la glissière de guidage sur la pièce à travailler. Travaillez en appliquant une vitesse d’avance modérée adaptée au matériau.

Lors du tronçonnage de matériaux particulièrement durs, p. ex. le béton avec une teneur élevée en agrégats, le disque à tronçonner diamanté risque de s’échauffer et de subir ainsi des dommages. Des gerbes d’étincelles autour du disque à tronçonner diamanté en sont le signe.

Dans un tel cas, interrompez le processus de tronçonnage et laissez tourner pendant quelque temps le disque à tronçonner diamanté à pleine vitesse en marche à vide pour le laisser se refroidir. Un ralentissement perceptible du rythme de travail et des gerbes d’étincelles circonférentielles constituent des indices signalant un émoussage du disque à tronçonner diamanté. Vous pouvez le réaffûter en coupant dans un matériau abrasif (p. ex. brique silico-calcaire).

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique.

France Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr. Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0811 360122 (coût d’une communication locale) Fax : (01) 49454767 Élimination des déchets Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée. Ne jetez pas les outils électroportatifs avec les ordures ménagères ! Seulement pour les pays de l’Union Européenne : Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée. Sous réserve de modifications.
